Vergleichstest: Mundorf U60W1.1


Mundorf U60W1.1

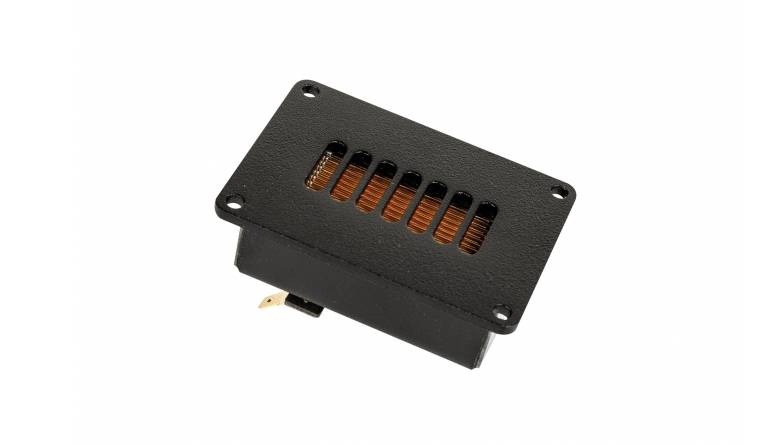

Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 1
20617

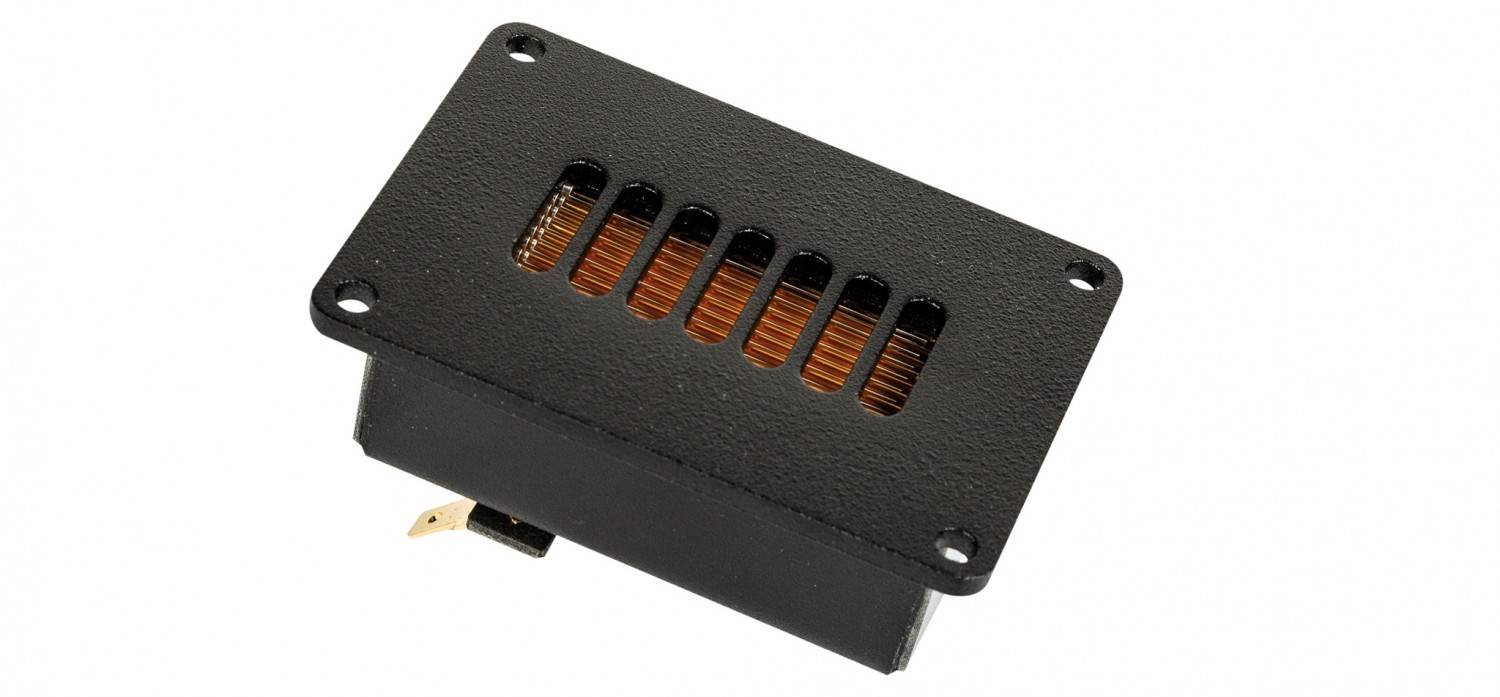

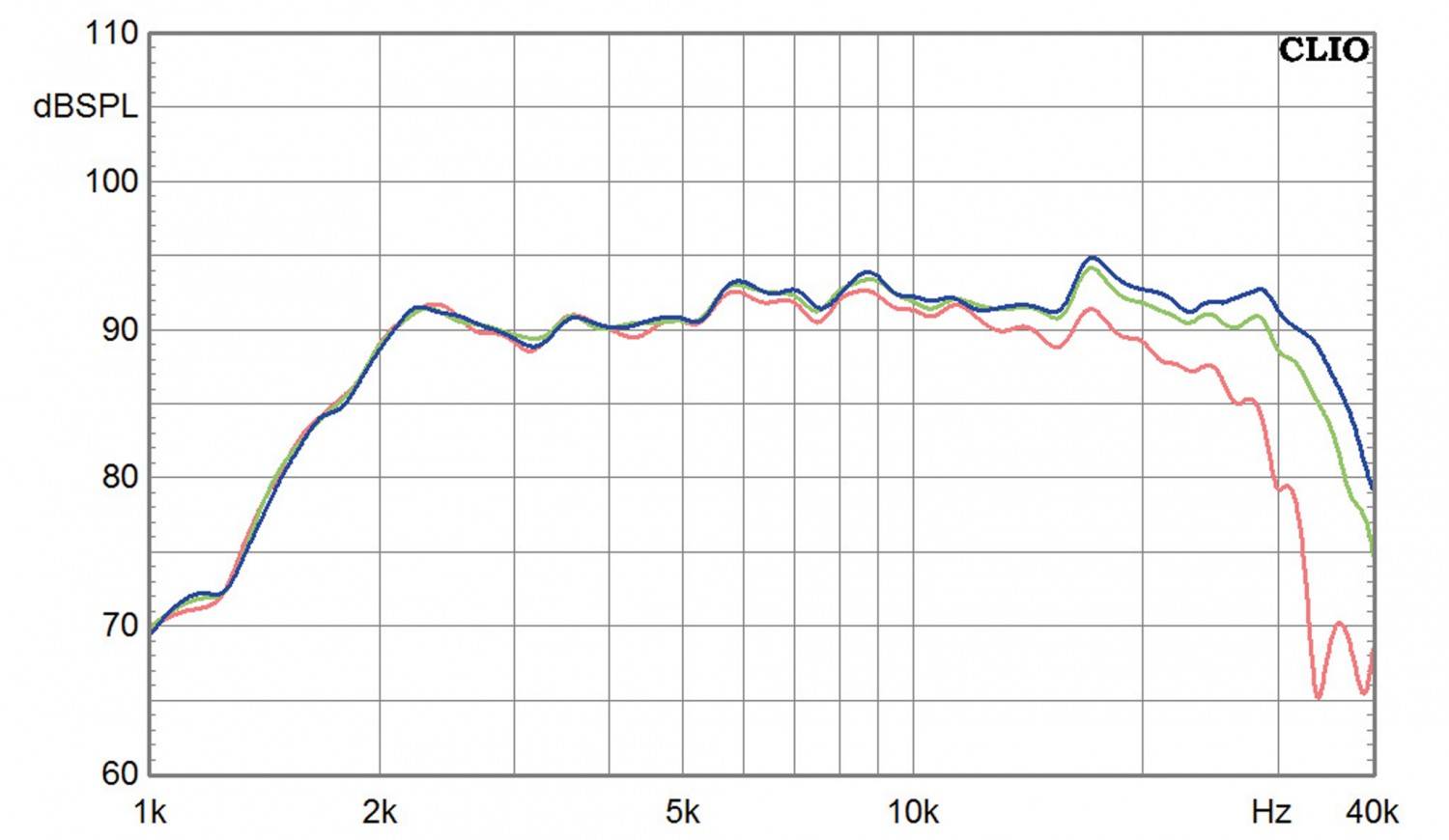

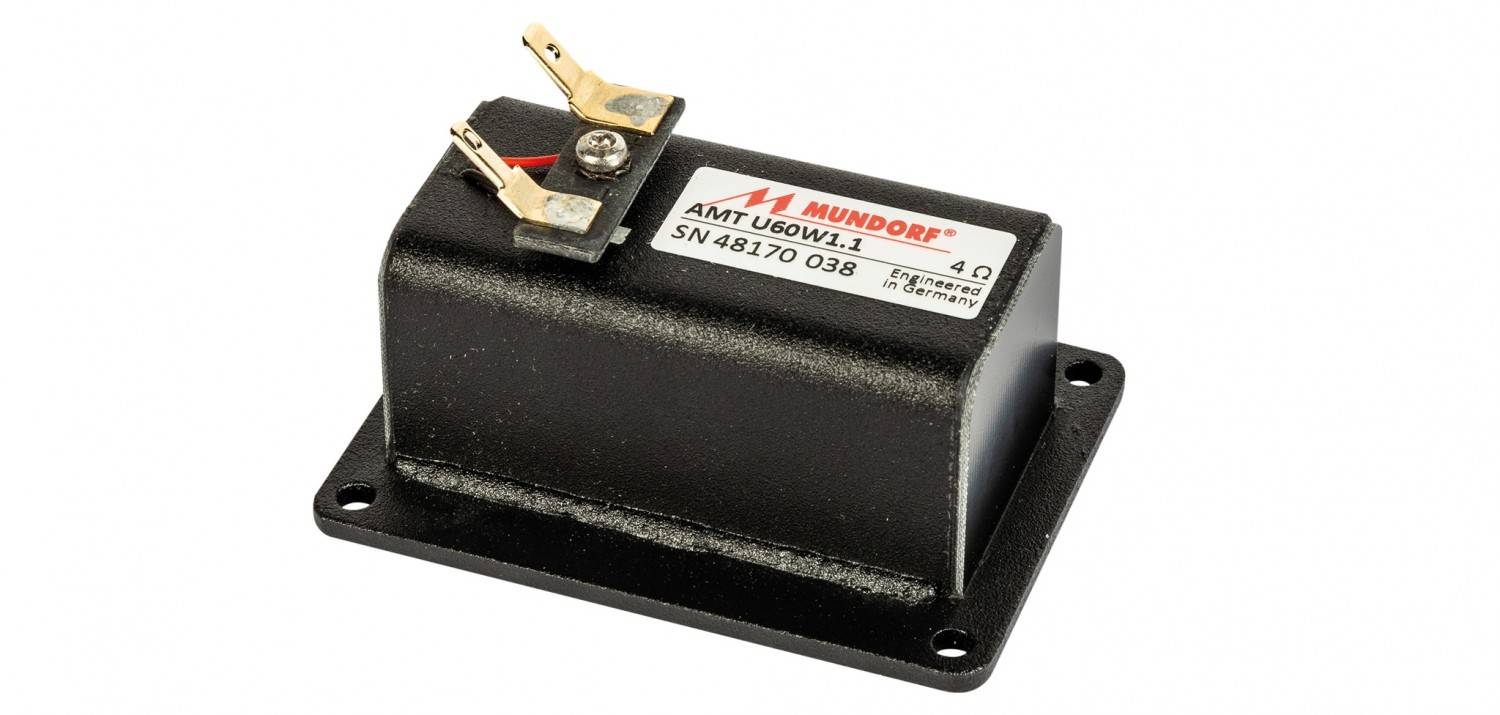

Waren es zuletzt die extrem hoch belastbaren und wirkungsgradstarken PAAMTs, mit denen der AMT-Spezialist Mundorf zu glänzen wusste, so präsentiert man jetzt eine neue Baureihe „ziviler“ AMTs für den Heim- und Studiogebrauch. Nachdem der U40W1.1 gerade noch einmal überarbeitet wird, ist der U60W1.1 mit einer Länge der schallabstrahlenden Fläche von etwa 60 Millimeter der kleinste Treiber der Serie. Mit der praktischen rechteckigen Frontplatte, in der Teile des Magnetsystems schon integriert sind, ist der Einbau sehr leicht - die 45 Millimeter Einbautiefe inklusive Lötlaschen sind ebenfalls sehr gut handhabbar. Der U60W1.1 überzeugt vor dem Messmikrofon durch einen sehr breitbandigen Auftritt mit einer oberen Grenzfrequenz von über 30 Kilohertz und ein zumindest horizontal sehr gutes Rundstrahlverhalten.

Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 2Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 3Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 4Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 5Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 6Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 7

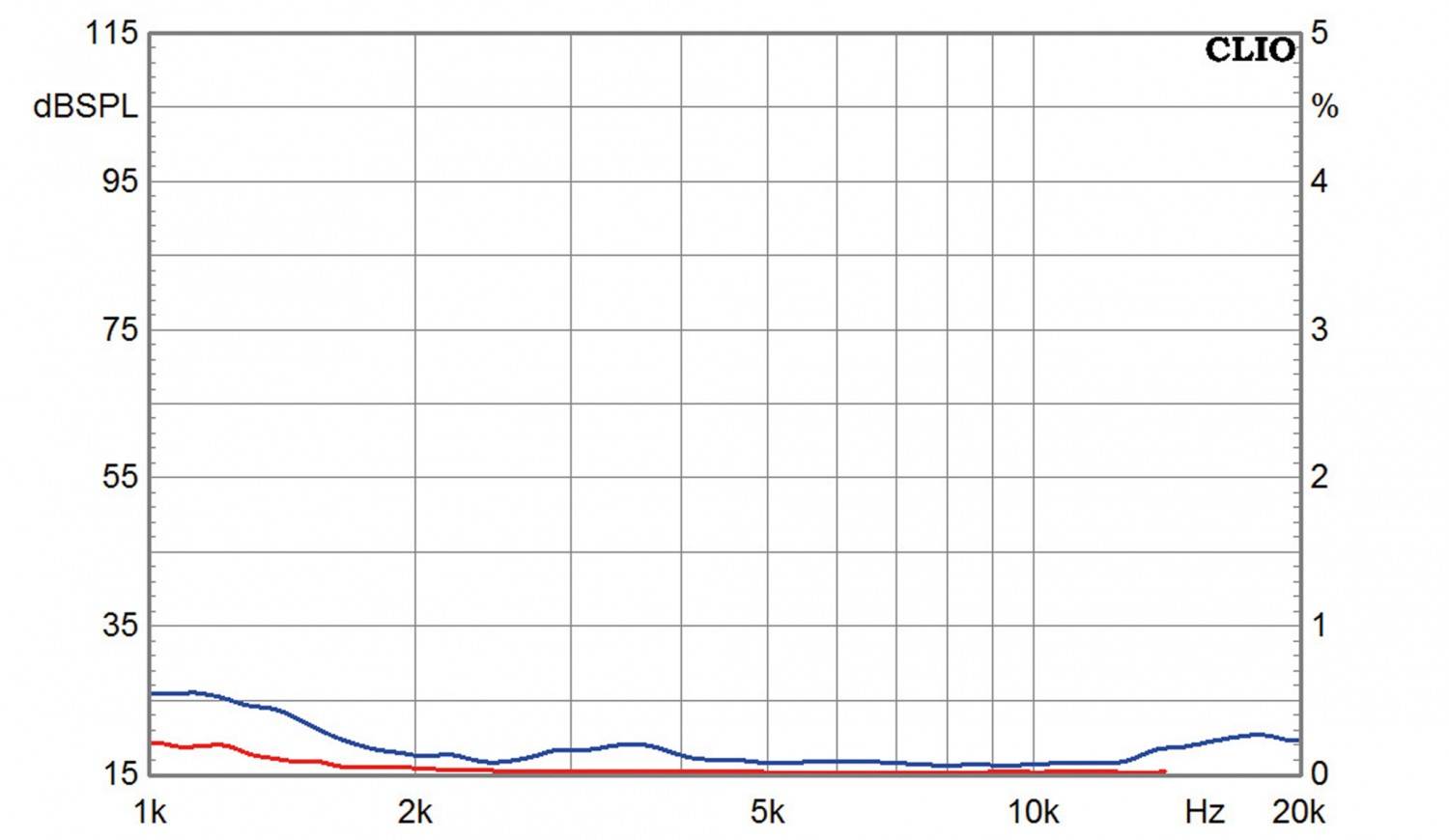

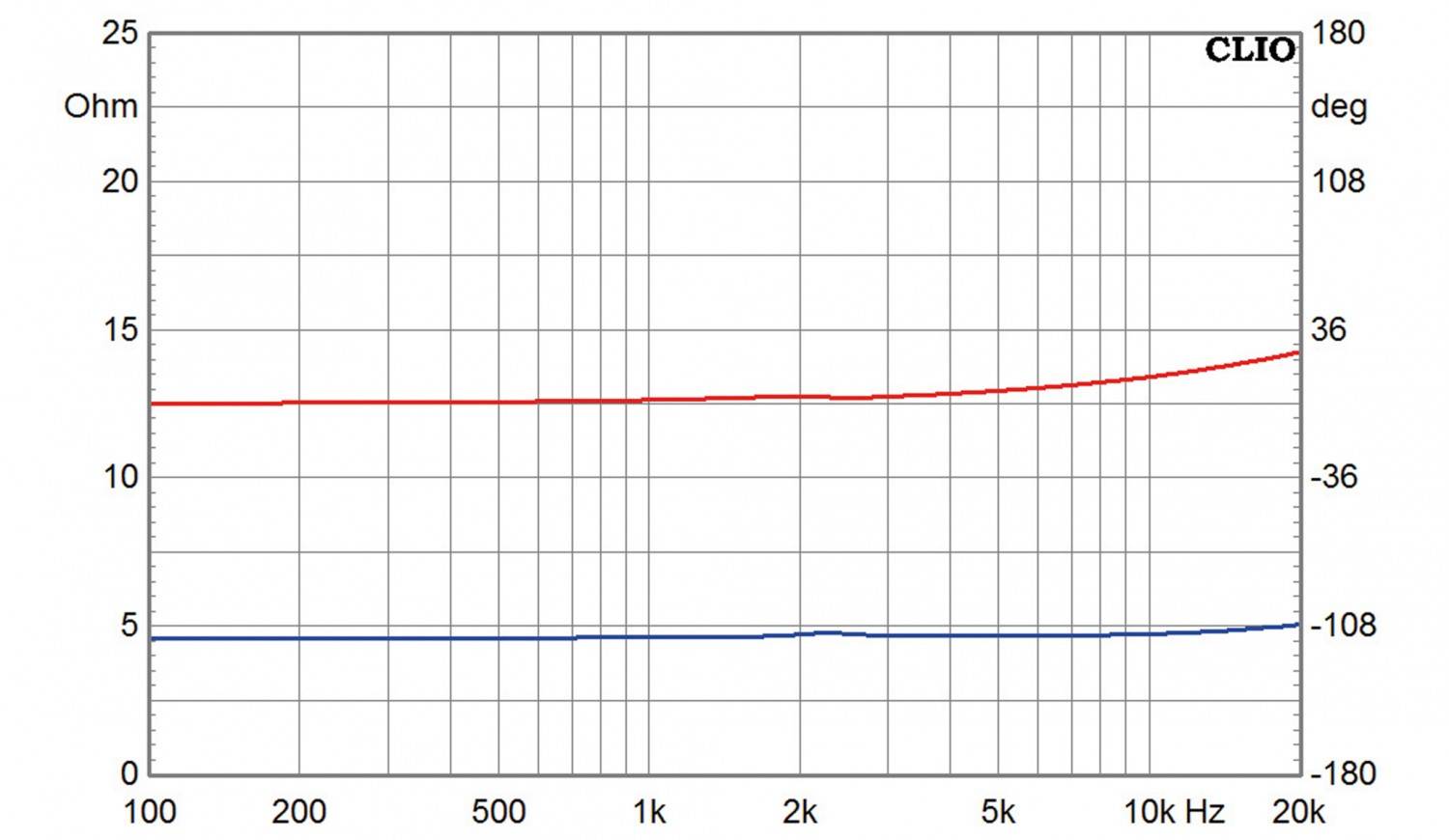

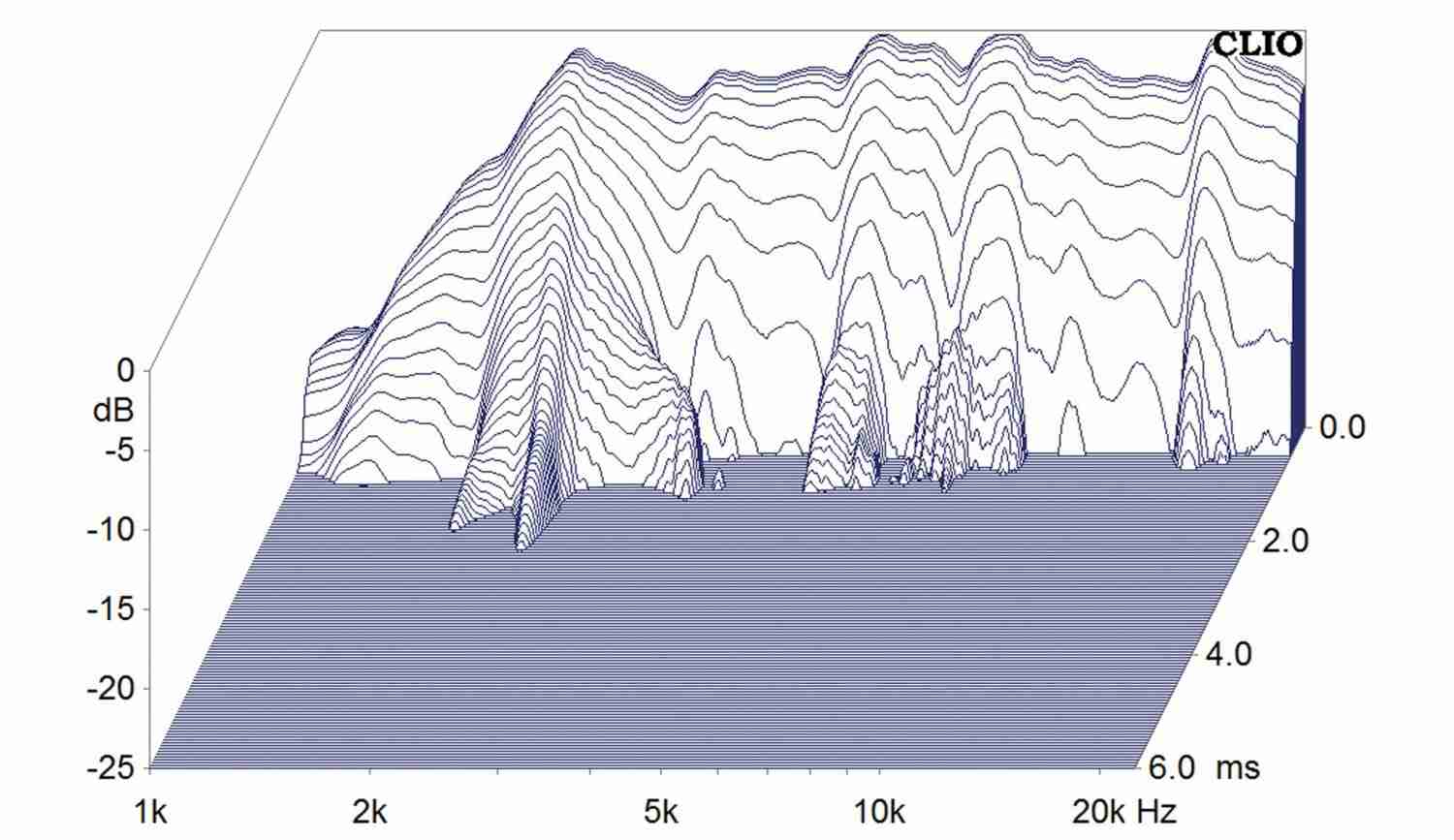

Nach unten hin fällt der Pegel bei etwa 2 Kilohertz relativ steil ab - eine Marke, bei der auch der K2 bei 95 Dezibel Pegel schon leicht ansteigt. Der Frequenzgangverlauf ist unter allen Messwinkeln sehr linear und glatt, bis auf einen kleinen Peak um 18 Kilohertz, der dem bauartbedingt etwas zerklüfteten Weg des Schalls nach außen zuzuschreiben ist - harmlos. Im Wasserfall sind diese und noch ein paar weitere harmlose Wellen im Frequenzgang als minimale Grate im ansonsten rasanten Ausschwingverhalten zu erkennen. Der Impedanzverlauf ist wie immer nahezu bretteben - in einer extrem Spreizung des Diagramms erkannt man die Resonanzfrequenz bei 2250 Hertz, der Gleichstromwiderstand liegt bei gut 4 Ohm.

Fazit

Sehr gelungener Air Motion Transformer für den Einsatz in 2- und 3-Wege-Boxen.

Preis: um 199 Euro

Lautsprecherchassis Hochtöner

Mundorf U60W1.1


05/2021 - Thomas Schmidt


Ausstattung & technische Daten
Technische Daten
Hersteller: Mundorf
Bezugsquelle: Mundorf, Köln
Internet: www.mundorf.com
Unverb. Stückpreis 199 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 2250
Re (in Ohm): 4.17
Rms (in Kg/s): Nein
Qms: Nein
Qes: Nein
Qts: Nein
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): Nein
Sd (in cm²): Nein
Ausstattung
Frontplatte: Aluminium
Membran Nein
Dustcap Nein
Sicke Nein
Schwingspulenträger Nein
Schwingspule Nein
Xmax Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Air Motion Transformer
Außenabmessungen: (in mm) 75 x 55 mm
Einbaumaß: 64 x 33 mm
Einbautiefe in mm 45 mm
Korbrandtiefe (in mm) 3 mm
