Mini-Multi- Power

Von Audio System kommen brandneue DSP-Endstufen der X-MDSP Serie zu den Fachhändlern. Wir testen die X-100.9 MDSP-BT.

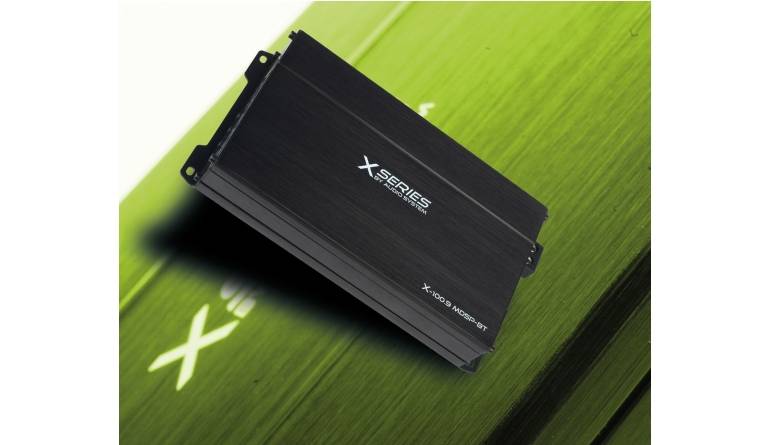

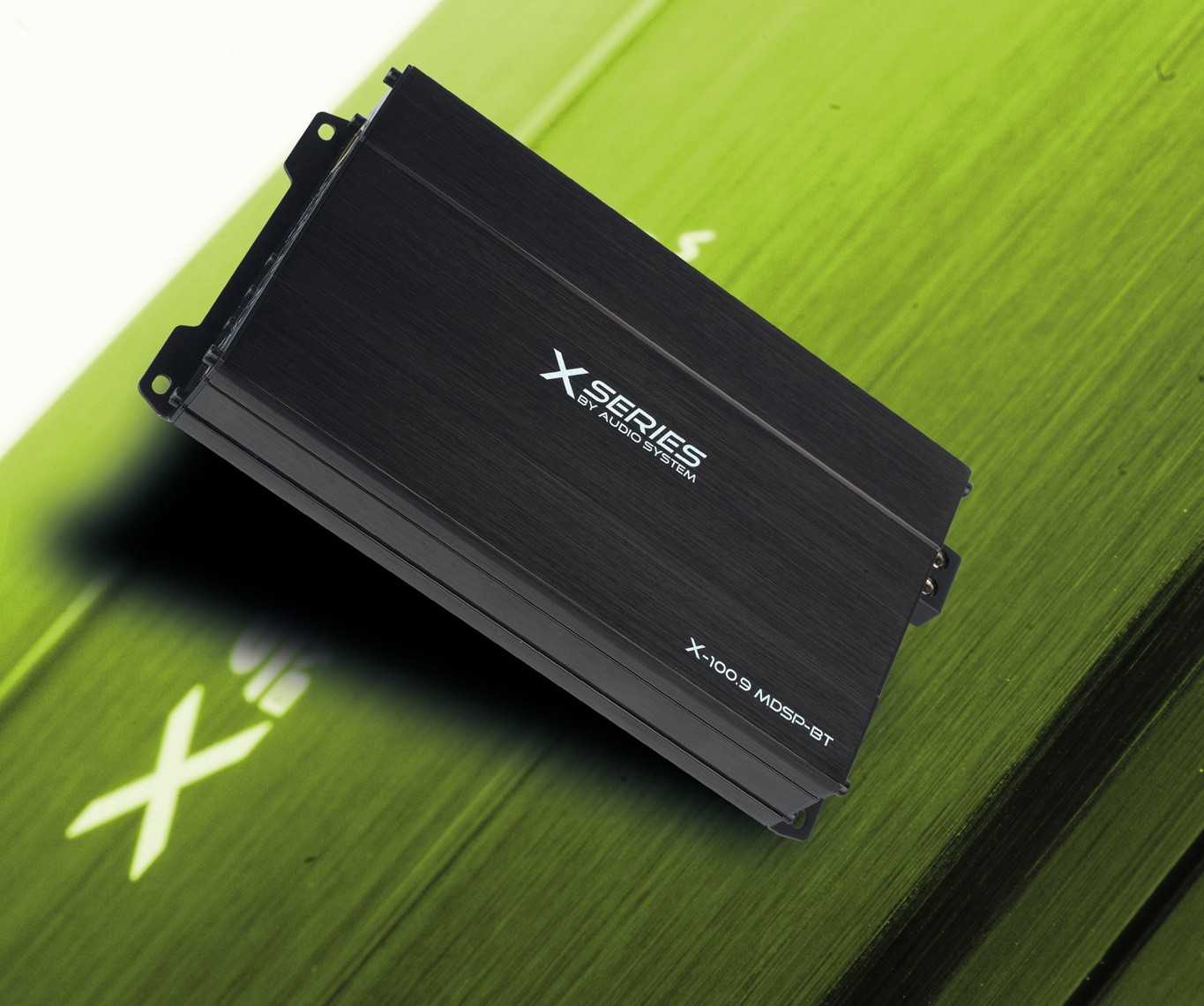

An DSP-Verstärkern gab es bis auf die moderne CO-40.5 DSP-BT bei Audio System nur mit DSP nachgerüstete „normale“ Vierkanalendstufen. Das ändert sich gerade, denn unter dem Label X MDSP werden in naher Zukunft mehrere Verstärker modernster Bauart kommen. Wir haben als erstes die X-100.9 MDSP-BT mit 9 Verstärkerkanälen auf kleinstem Raum in der Redaktion. Ihr zur Seite wird eine 24V Version für Bus und LKW kommen, außerdem sind Modelle mit 5 Kanälen in der Pipeline. Das Gehäuse der X-100.9 MDSP-BT ist gerade mal gut 19 Zentimeter lang und mit gut 11 Zentimetern sehr schlank. Das ist jetzt schon beeindruckend für 100 Watt Kanalleistung – klar dass hier Verstärker ICs am Werk sind, und zwar solche neuester Generation.

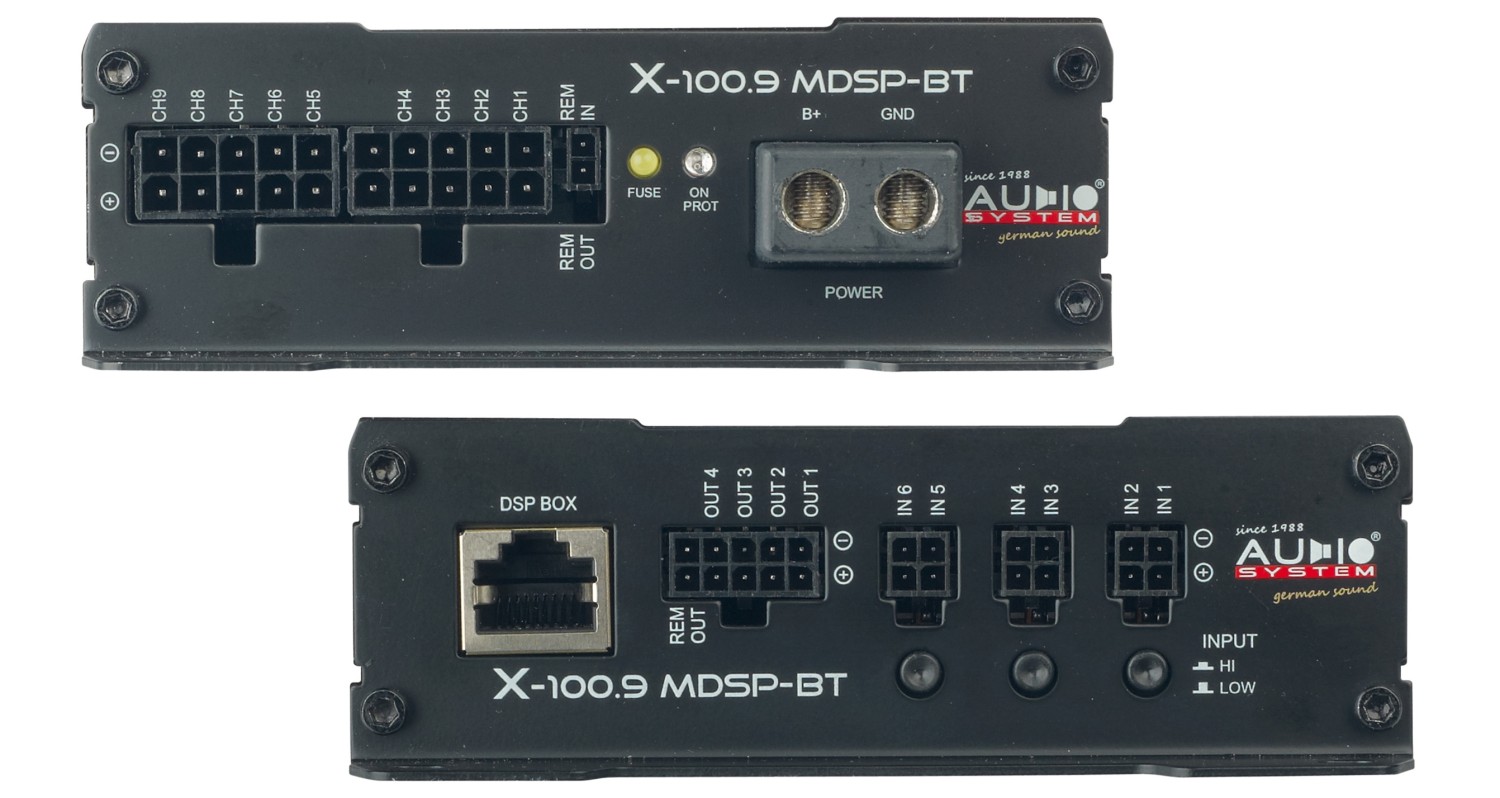

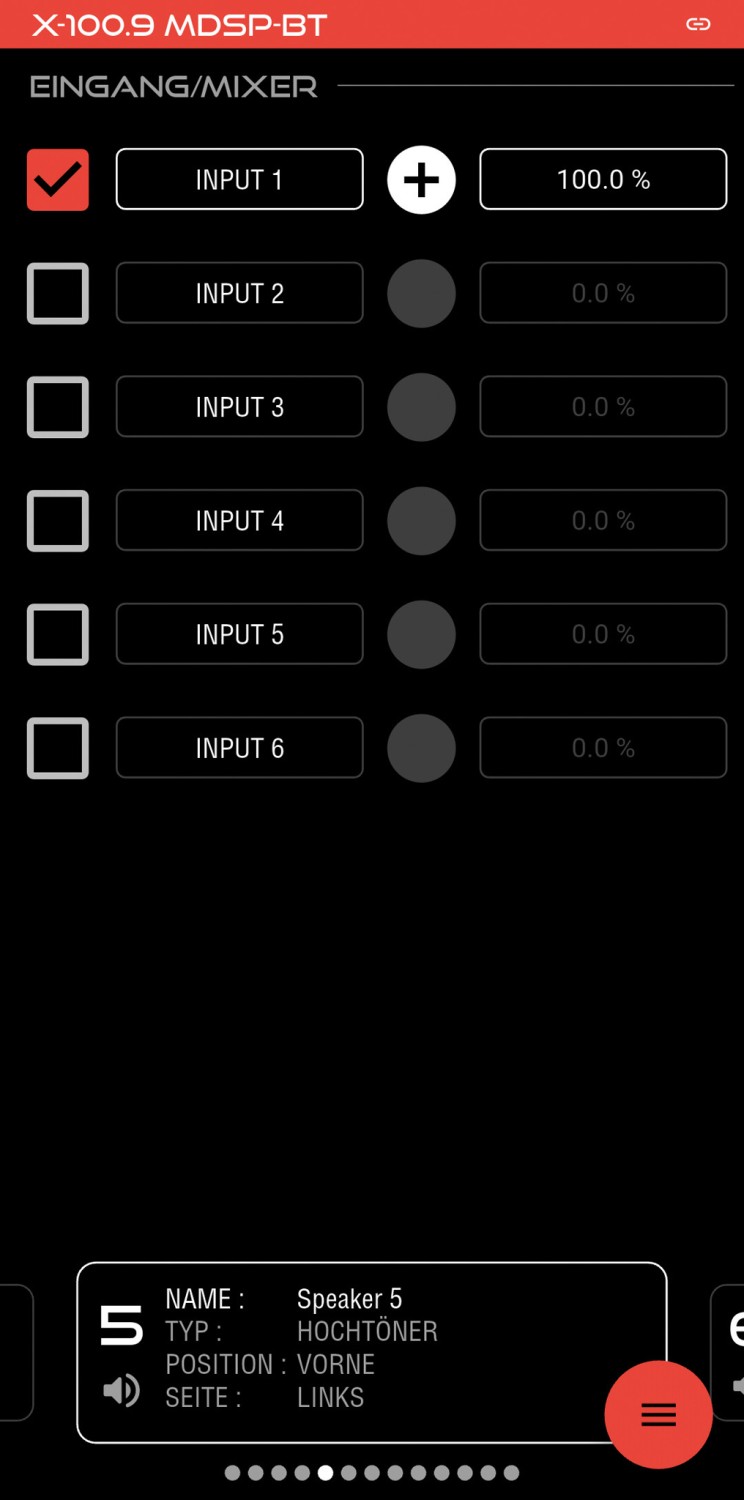

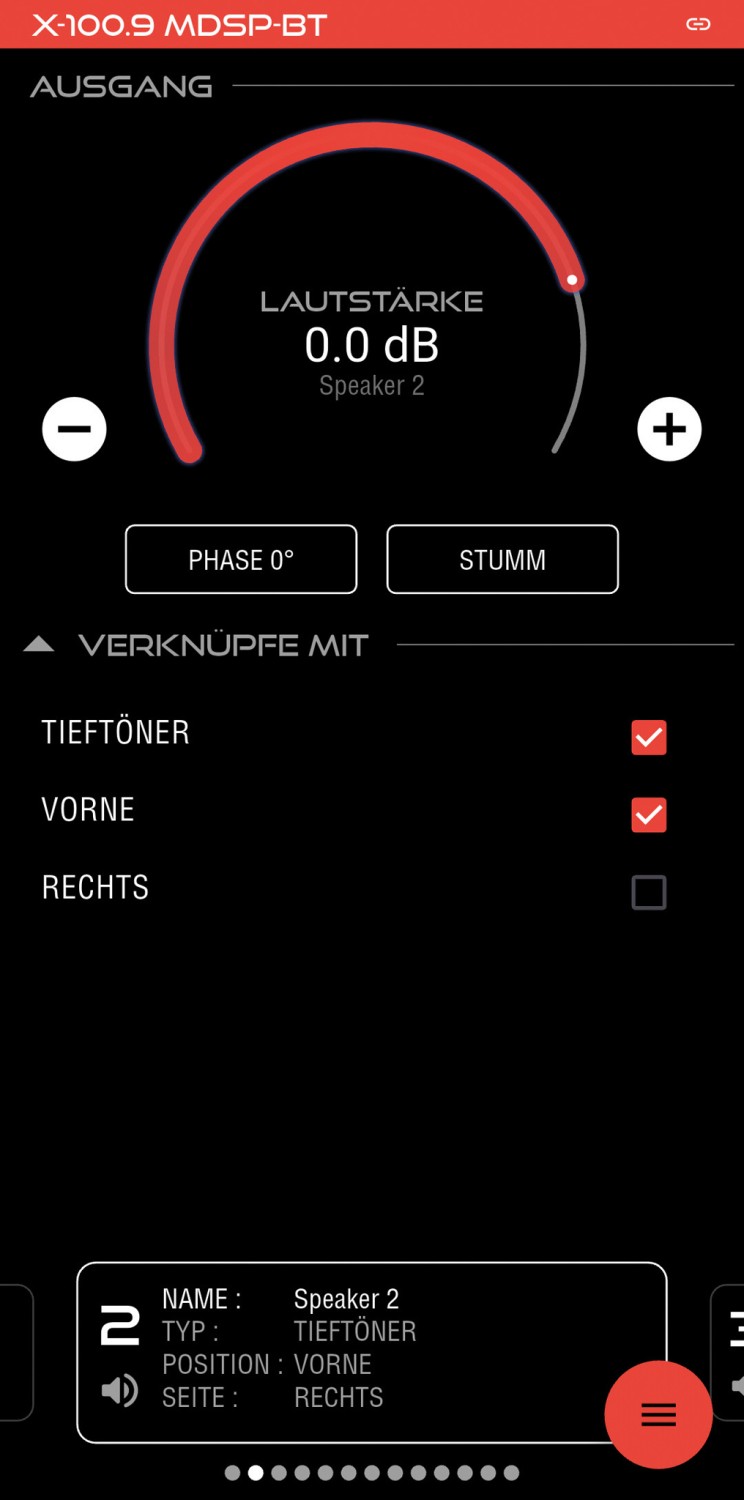

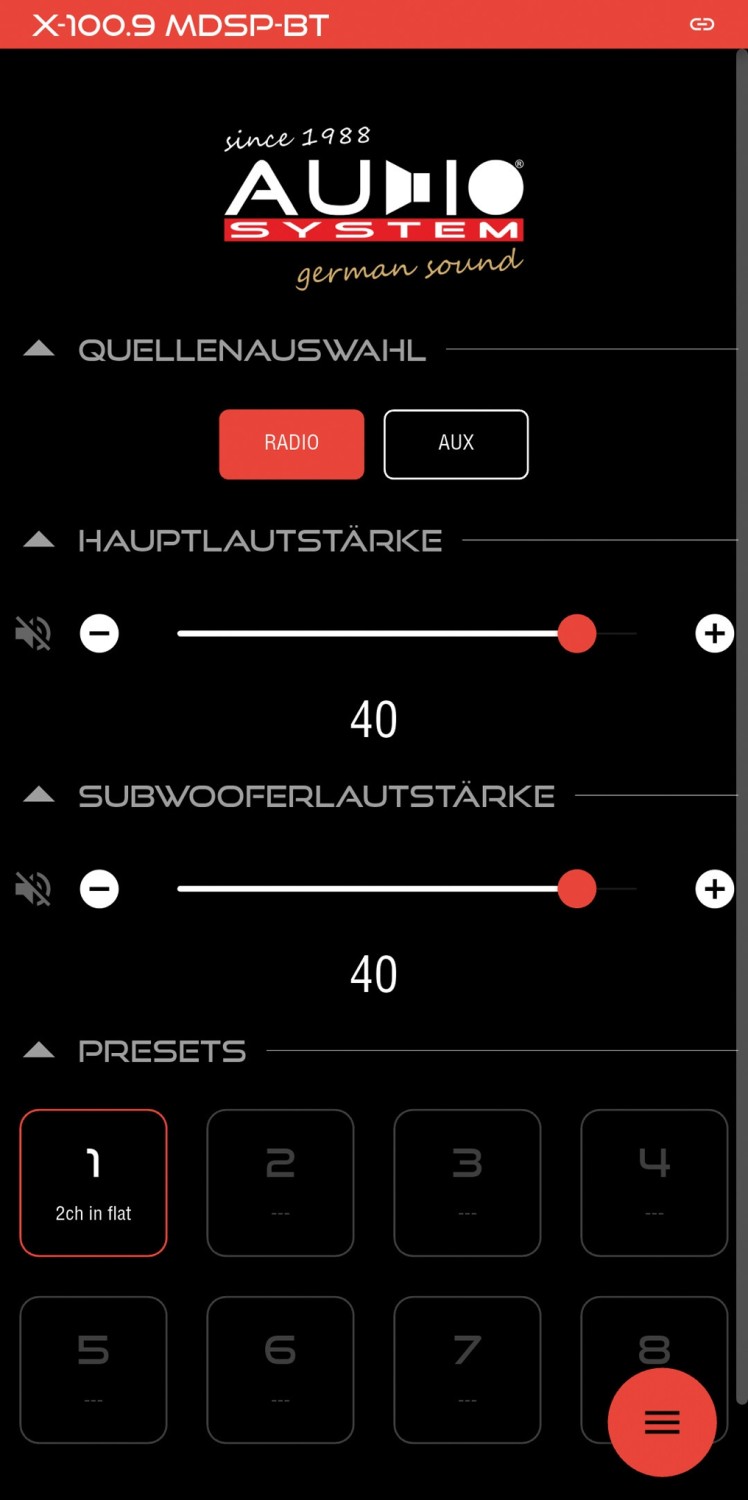

Die Endstufe ist ansonsten prima verarbeitet und rundum schlicht und glatt. Auf der einen Seite finden wir die 6 Eingänge, die mit Schaltern paarweise von Low-Level auf High-Level umgeschaltet werden können und die 4 prozessierten Ausgänge, mit denen wir auf insgesamt 13 DSP-Kanäle kommen. Auf der gegenüberliegenden Seite finden wir die Stromterminals als einzige Terminals, die nicht als Molex Steckverbindung ausgeführt sind, sowie die Lautsprecherausgänge. Regler oder Schalter für die Ausstattung gibt es keine, das erledigt alles der DSP. Auch AUX-Quellen, sei es analoge oder digitale, sind nicht vorgesehen, leider auch nicht über Bluetooth, welcher für die Programmierung des Signalprozessors durchaus an Bord ist. An optionalem Zubehör gibt es Einiges. Über die Netzwerkdose nimmt die Endstufe Kontakt zu einer Grund-Box auf. Diese wiederum kann mit Zubehör bestückt werden. Es gibt ein Display und einen kombinierten Regler/Schalter, so dass sich etliche Funktionen steuern lassen. Unabhängig davon gibt es eine Infrarotfernbedienung samt Empfänger, wahlweise zum Anschluss an die Box oder direkt an die Endstufe.

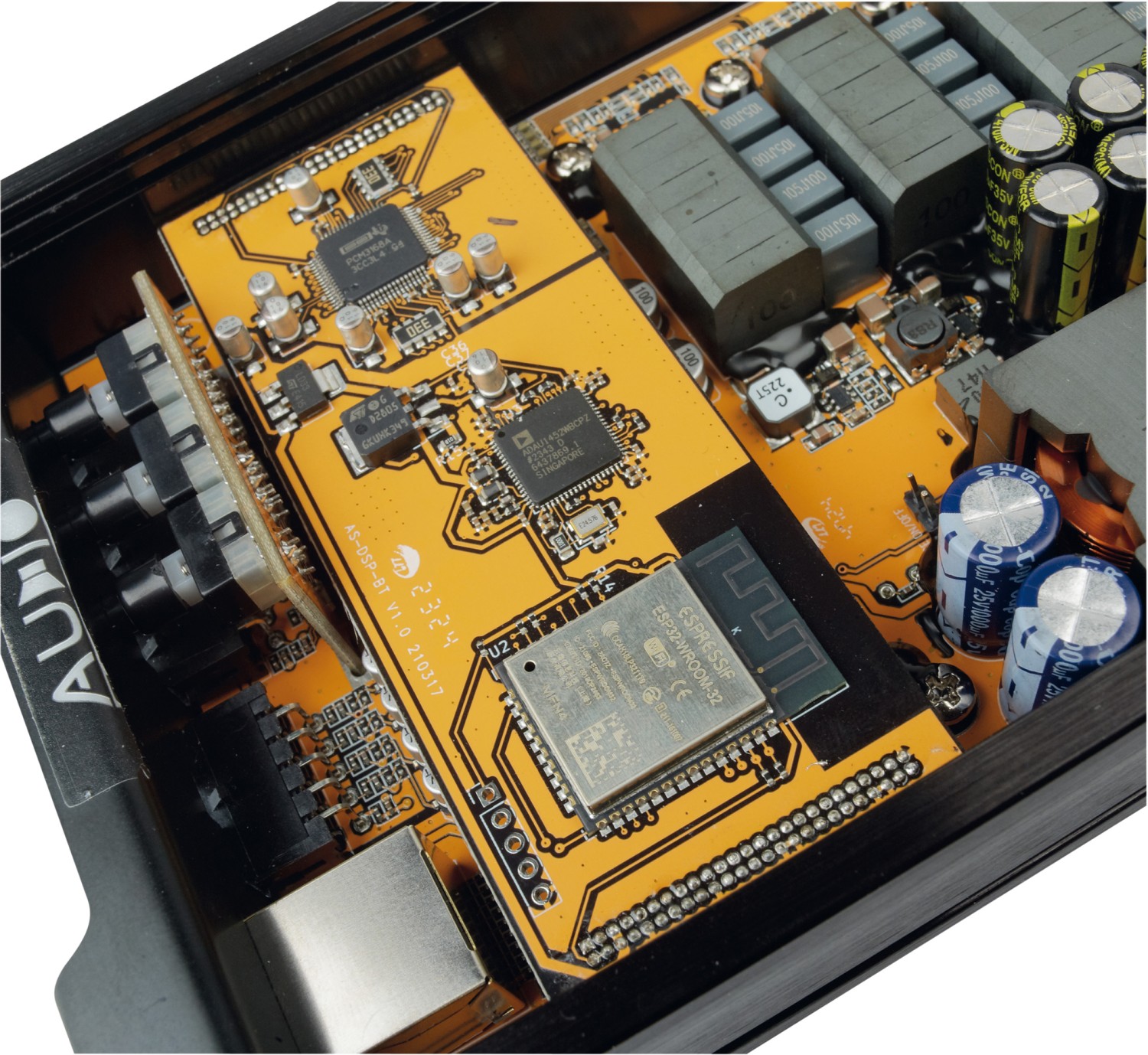

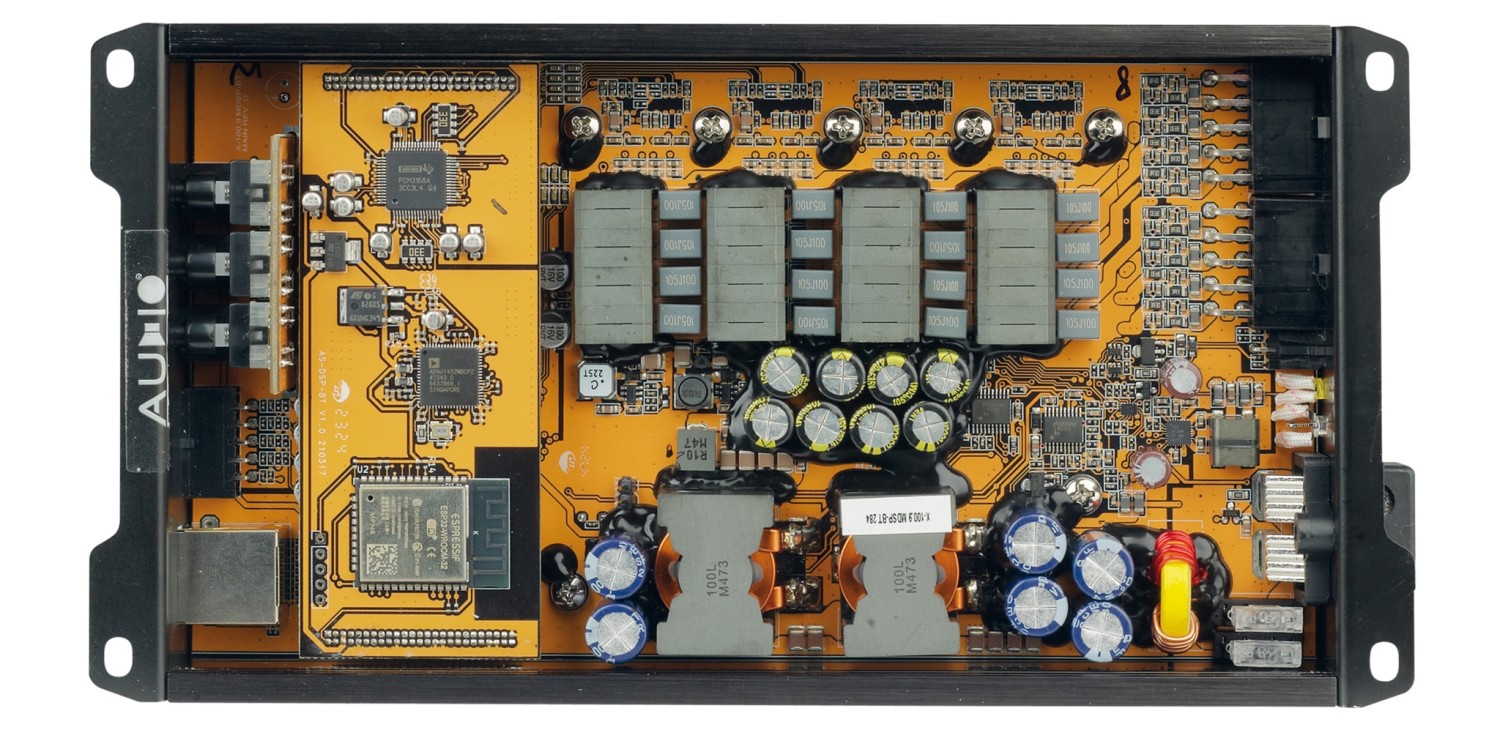

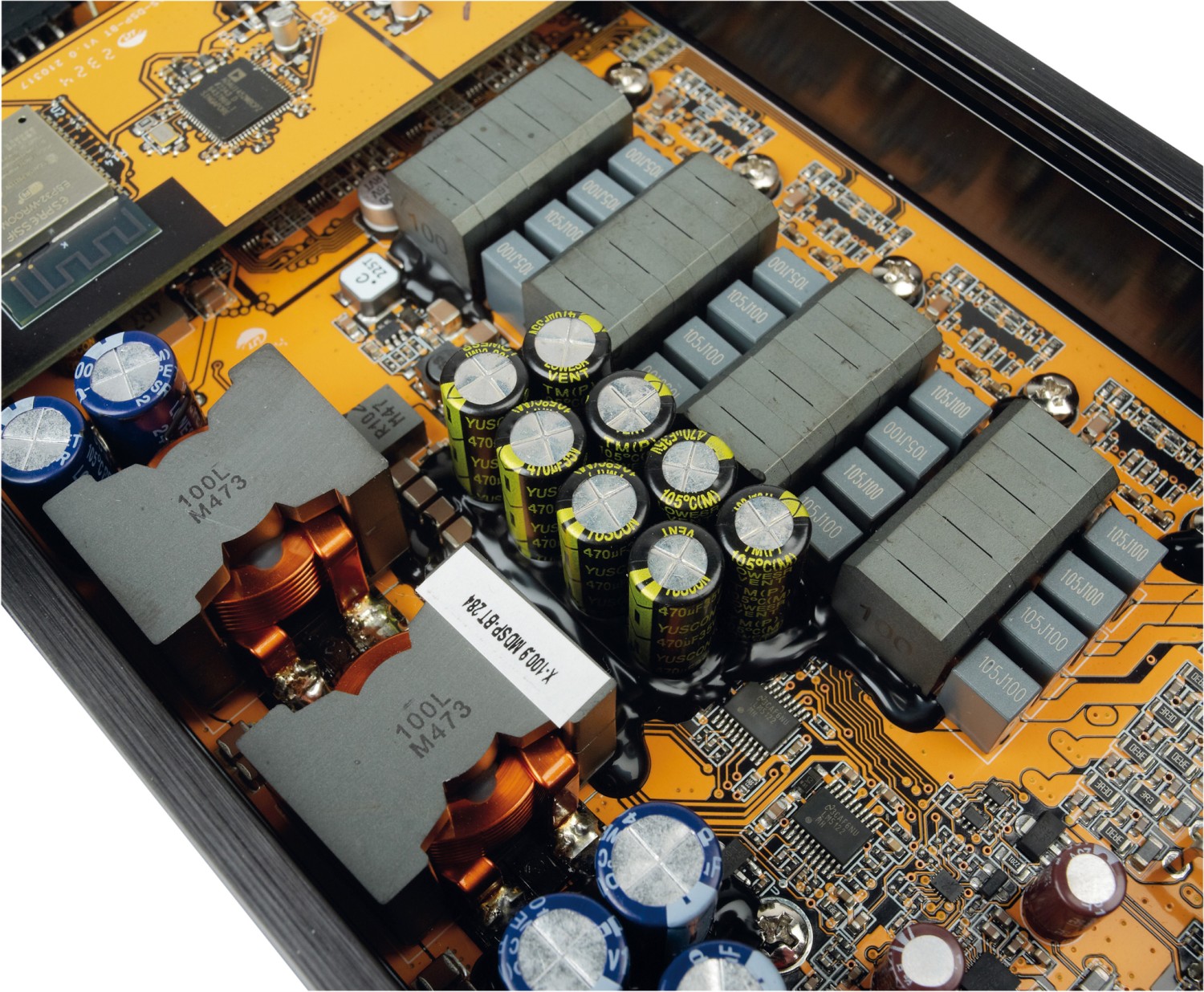

Nach dem Öffnen des Gehäuses präsentiert sich die X-100 wie erwartet vollgepackt. Der DSP ist größtenteils auf einer eigenen Platine untergebracht, drei Chips dominieren das Layout. Da ist ein dicker Brocken, der als Controller fungiert und auch Bluetooth und WIFI kann, daneben finden wir zwei gute Bekannte, nämlich den DSP und den Wandler. Als DSP kommt der allgegenwärtige ADAU1452 von Analog Devices zum Einsatz, der seit langem als Standard gilt und allerbeste Audiofunktionen mitbringt. Schließlich finden wir den PCM3168A von Burr Brown, der ebenfalls bestens bewährt ist. Mit 6 ADCs und 8 DACs erledigt er sowohl die Analog-Digitalwandlung vor dem DSP als auch die Digital- Analogwandlung nach der Prozessiererei, beides mit 24 Bit Tiefe. Für die 13 Kanäle der X-100.9 braucht es dann noch einen Chip, der auf der Hauptplatine untergebracht ist, nämlich den PCM1681, einen 8-Kanal DAC, so dass theoretisch 16 Kanäle DA gewandelt werden könnten. Auf der Hauptplatine geht es weiter mit etlichen OP-Amps für die analogen Eingänge, dann kommen auf je der Hälfte der Restfläche Verstärkung und Spannungsversorgung. Letztere ist ein moderner Step-up Converter mit zwei kräftigen Flachdrahtspulen, das ist effizient, weil hier direkt von DC auf DC gewandelt wird, um die höhere Arbeitsspannung zu erzeugen. So spart man sich die Wechselrichtung, die herkömmliche Trafonetzteile benötigen, samt erneuter Gleichrichtung hinterher. Die Verstärkung geschieht natürlich über ICs, die mit Schrauben am Kühlkörper fixiert sind 4 Stück mit je 2 Kanälen lassen sich erkennen, auch die 16 Class-D Filterspulen und -kondensatoren zeigen die ersten 8 Kanäle der X-100.9 an. Nummer 9 versteckt sich unauffällig auf einem Chip auf der Platinenunterseite. Denn das 8.1 Layout der Verstärkerkanäle beinhaltet 8 gleiche Hauptkanäle und einen kleinen Kanal, der z.B. ideal für einen Center ist, oder auch als zusätzlicher Hochpegelausgang dienen kann. Für Subwoofer nimmt man entweder zwei Hauptkanäle oder eine zusätzliche Endstufe – die X-100.9 hat ja 4 prozessierte Cinchausgänge.

Messungen und Sound

Beginnen wir mit Kanal 9, der als einziger nur 4 Ohm stabil ist.

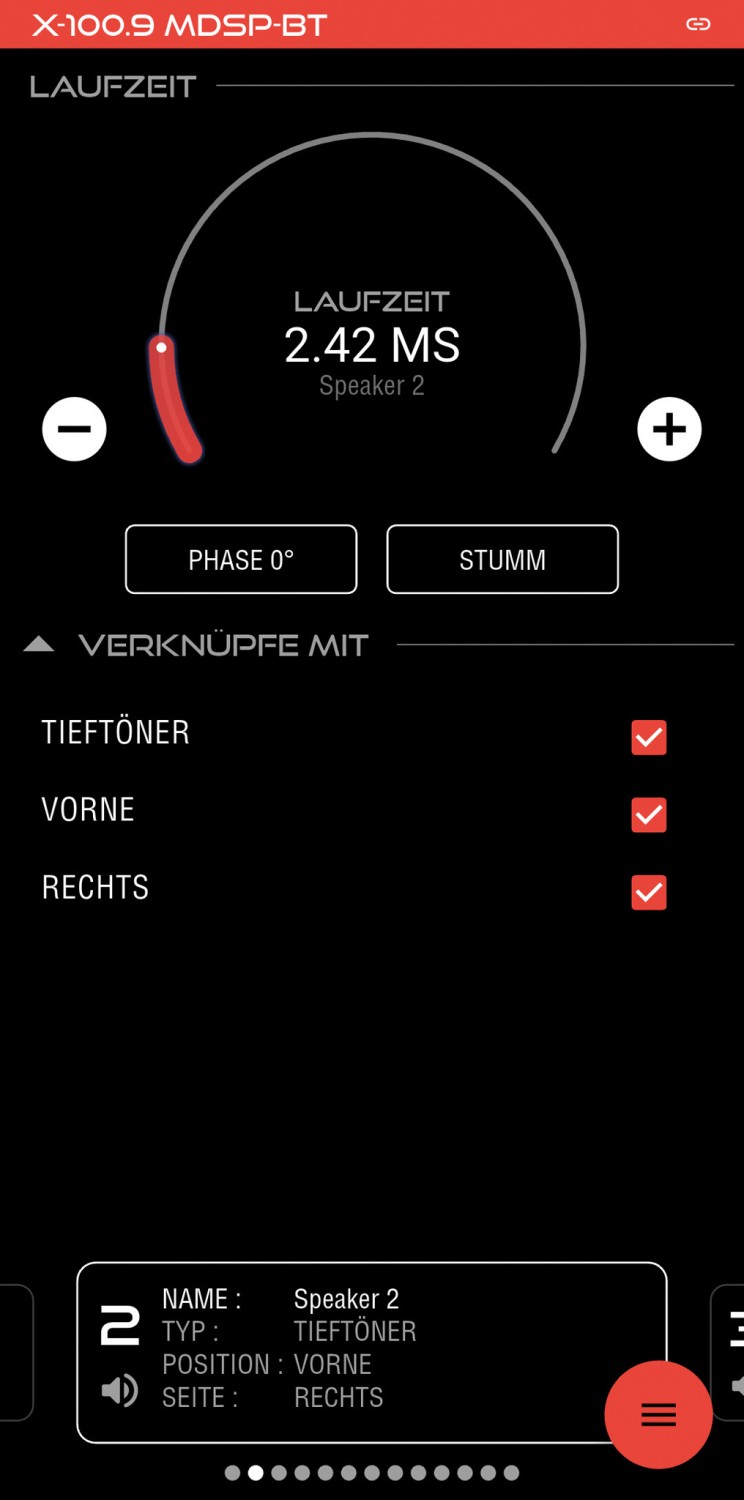

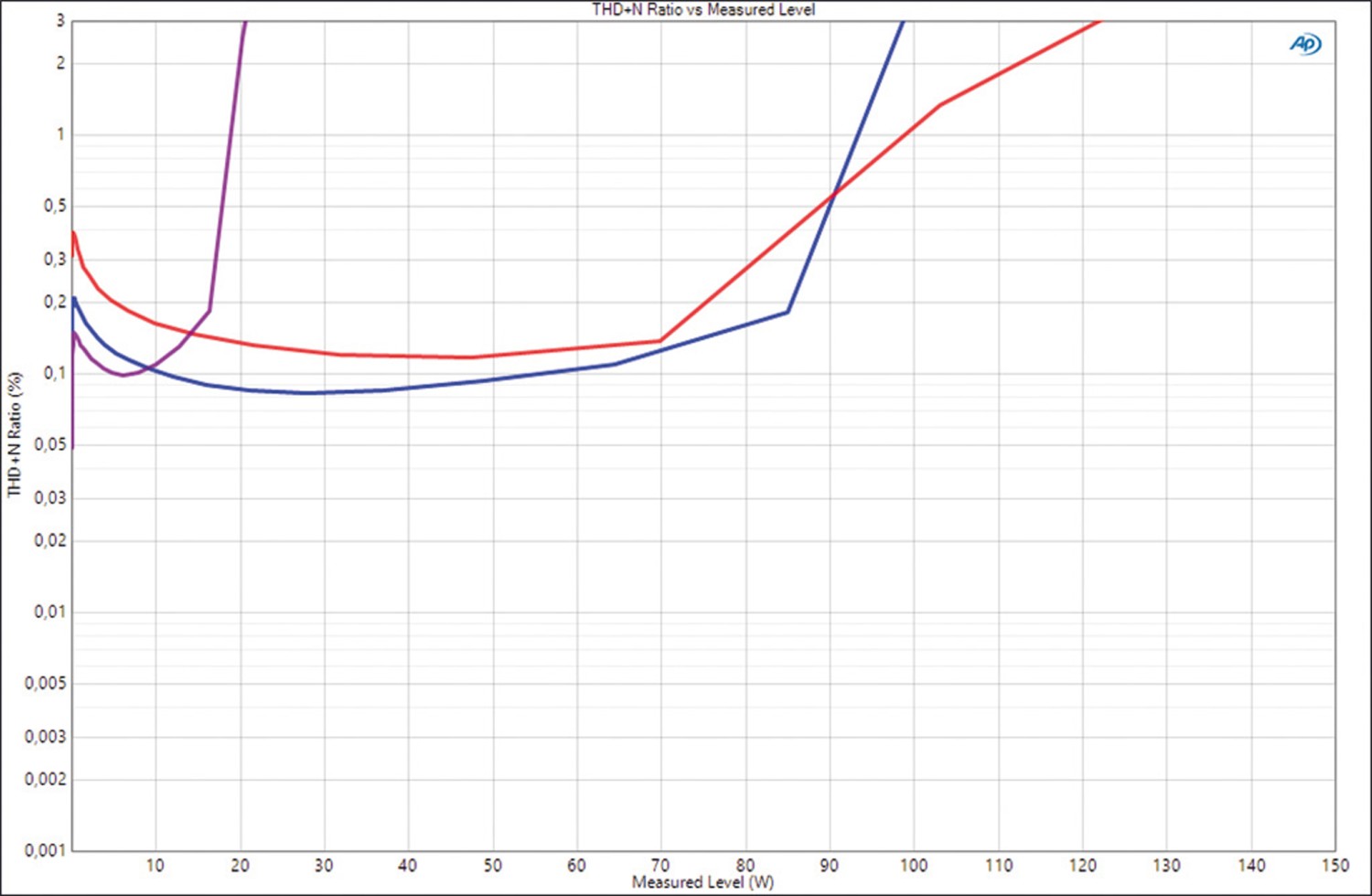

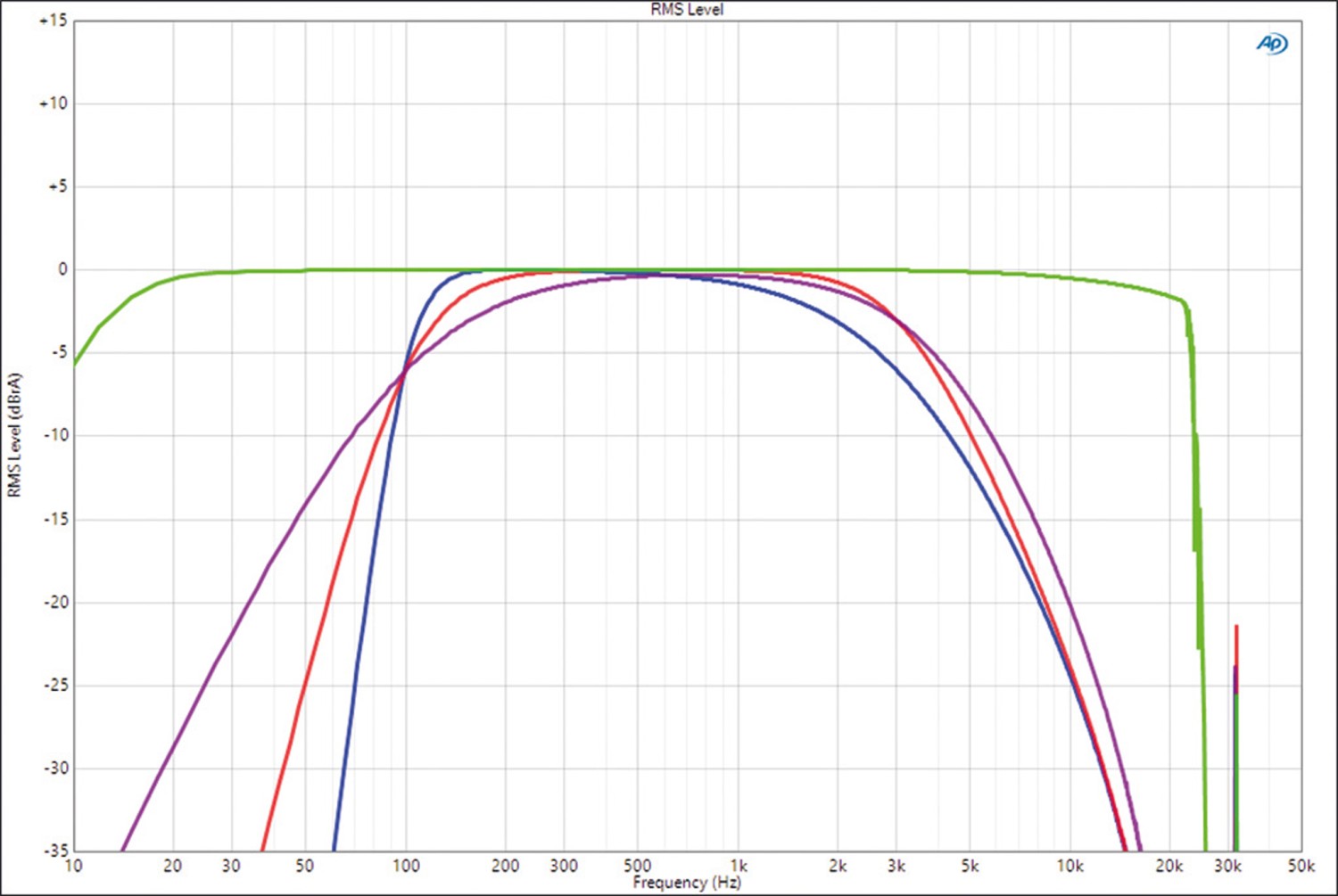

Hier messen wir 19,4 Watt an 4 Ohm, genug für einen kleinen Center - betrachten wir ihn als nettes Gimmick. Richtig ernst meint es die X-100.9 jedoch, wenn es um die 8 Hauptkanäle geht, hier knallt sie knapp 100 Watt Kanalleistung raus, und zwar schon an 4 Ohm. Genauso an 2 Ohm, womit wir bei 8 Kanälen aus diesem Winzgehäuse mehr als nur beeindruckt sind. Der Klirr inklusive Rauschen bewegt sich um 0,1 %, das ist nicht rekordverdächtig, aber allemal gut genug, genauso wie der Rauschabstand von 84 dB. Die RCA Ausgänge schaffen gut 2 Volt, an der Funktion gibt es nichts zu meckern. Der DSP läuft auf 48 kHz Samplingrate, damit der Chip die 13 Kanäle packt. Das bedeutet dann ganz automatisch eine Audiobandbreite bis 22 kHz und 0,02 Millisekunden bzw. 7 Millimeter Schrittweite bei der Laufzeiteinstellung. Klanglich legt die X-100.9 MDSPBT so richtig los wie eine Große. Es donnert mächtig aus den Lautsprechern bei aufgedrehtem Lautstärkesteller, hier gibt sich die neue X-100 keine Blöße. Bis in den Basskeller spielt sie druckvoll, hier kommen Tieftonfreaks auf ihre Kosten. Die Stimmwiedergabe gelingt klar und sauber. Das Teil macht richtig gut Musik, egal, was man ihr an Programmmaterial vorsetzt.

Fazit

Die X-100.9 MDSP-BT ist eine Endstufe, auf die Viele lange gewartet haben. Audi System hat jetzt eine DSP Stufe mit jeder Menge Kanälen, gewaltig Leistung und einem sehr gelungenen Signalprozessor, und das Ganze zum vernünftigen Preis.
