Einzeltest: ATB PC Pro

In einer Zeit, wo Soundprozessoren auf dem Vormarsch sind, wird das Messsystem zum unverzichtbaren Werkzeug. Unser ATB PC Pro ist dabei so günstig zu haben, dass es neben Fachhändlern auch eine Menge Audiofans interessieren dürfte.

Die in Braunschweig ansässige Firma Kirchner Elektronik beliefert mit ihrem Messsystem ATB Precision zahlreiche Hersteller der Lautsprecher- und Automobilindustrie. Solch ein Profi -System wird z.B. zur Qualitätskontrolle oder auch zur Schwingungsdiagnose bzw zum Auffinden von akustischen Störquellen verwendet und ist mit einer aufwendigen Hardware ausgestattet. Für den normalsterblichen Audiofan sind diese Profisysteme unerschwinglich, daher hat Leo Kirchner die preisgünstigen Systeme ATB PC und ATB PC Pro ins Leben gerufen. Diese sind reine Softwarelösungen und dafür gedacht, mit dem Onboard-Sound eines Notebooks zu funktionieren.

Wer es ganz gut machen will, kann eine gute externe Soundkarte verwenden, zwingend nötig ist dies jedoch nicht. Bei unserem Notebook war ein kombinierter Headset-Ausgang vorhanden, das ATB verlangt jedoch (Kopfhörer-)Ausgang und (Mikrofon-)Eingang separat. Ein Adapter ist in diesem Fall nötig – wir machten es uns einfach und nahmen eine vorhandene USB-Soundkarte. Während die kleinste Version ATB PC einen eingeschränkten Funktionsumfang bietet und ausschließlich mit Testsignalen von externen Zuspielern funtioniert, stellt das System ATB PC Pro alle relevanten Messfunktionen zur Verfügung und kann auch aus dem PC Signale erzeugen. Im mobilen Einsatz ist die Kombination von Notebook und Testtönen von CD jedoch sehr praktisch. Soll ein DSP eingestellt werden, kann man die Soundkarte direkt an die Eingänge des DSPs hängen und erspart sich so das Abspielen der Tracks am Autoradio. Nach der Installation der Treiber für den USB-Dongle und Installation der Software geht es los, und zwar mit der Kalibrierung der Soundkarte, die für alle Messungen außer dem Amplitudenfrequenzgang zwingend ist. Wie bei allen Audioanwendungen am PC sollte man ein Auge auf die Windows-Einstellungen haben und die Ein- und Ausgabegeräte richtig sortieren und einstellen. Danach steht dem User ein sehr umfangreicher Satz Messungen zur Verfügung. Grundsätzlich lassen sich Einzelmessungen, Dauermessungen und gemittelte Dauermessungen durchführen. Gerade Letztere sind oft das Mittel der Wahl, da sich die Genauigkeit erhöht, was unter den schwierigen Bedingungen im Auto nicht zu verachten ist. Die Messkurven lassen sich natürlich speichern und auch einzeln zu einer vorhandenen Kurve dazuladen, so dass man den perfekten Überblick über Verlauf und Veränderung der Messsessions behält. Das Ganze wird sehr klar und übersichtlich dargestellt, man findet sich sofort zurecht. Die Messsignale sind spezielle gerechnete Testtöne, das hauptsächlich benutzte Signal CD plus zeichnet sich durch ein optimiertes Energiespektrum aus, wobei das „plus“ für eine auch im Bassbereich ausreichende Energie steht. Damit hebt sich das ATB von anderen Systemen ab, die meist Rauschen oder MLS-Signale benutzen. Da sowohl eine CD als auch eine DVD mit 5.1-Surroundtönen zur Verfügung stehen, ist das System nicht nur im Auto brauchbar, sondern auch zum Einmessen von Heimkinos und natürlich zur Lautsprecherentwicklung.

Messungen

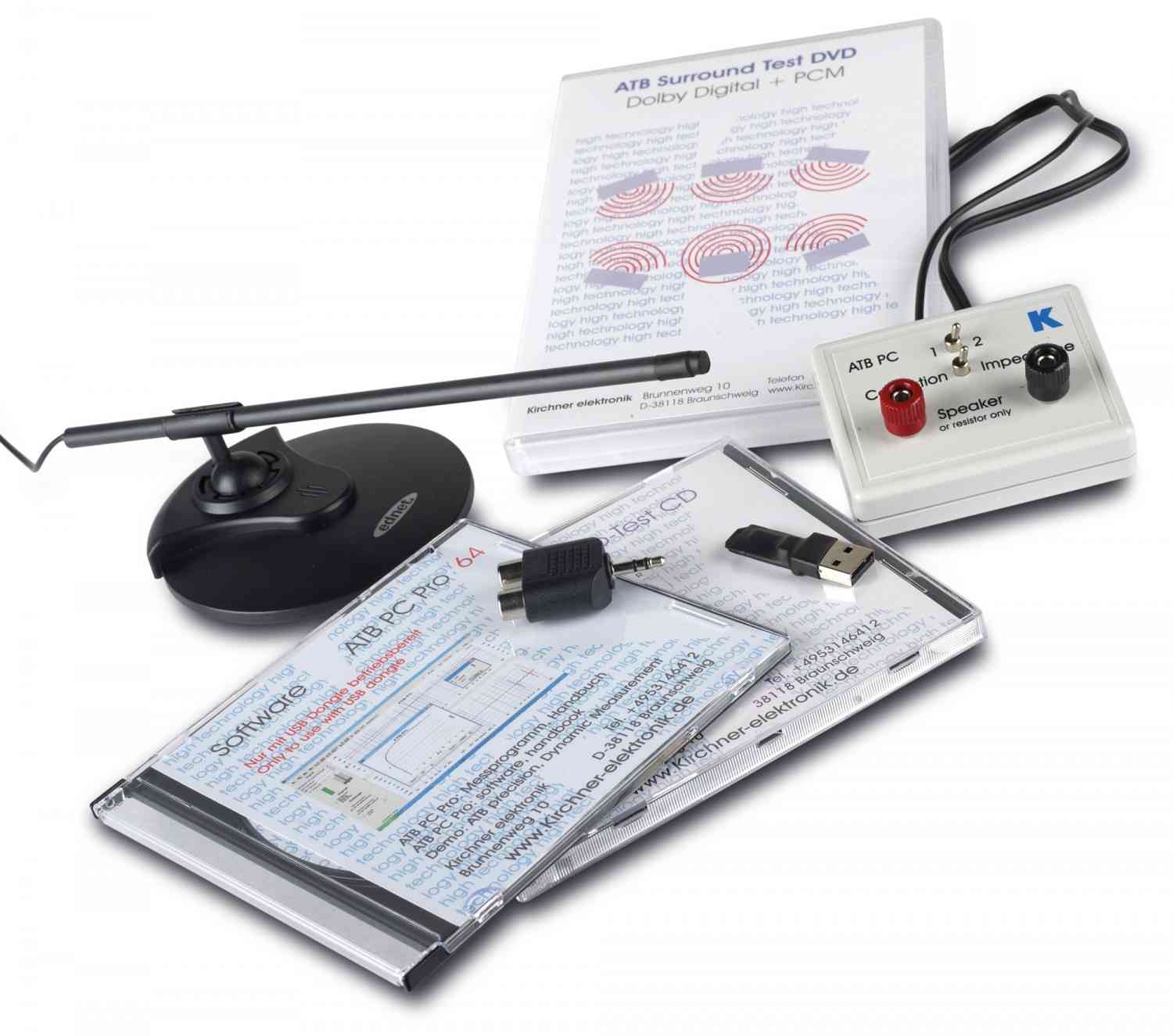

Die Messmodi decken ein weites Spektrum ab, das der Normaluser kaum ausschöpfen wird. Elektrische Messungen sind genauso möglich wie akustische. Für Lautsprecher ist elektrisch die Impedanzmessung interessant, mit der z.B. Abstimmungen von Subwoofern kontrolliert werden können. Auch die Bestimmung der Thiele-Small-Parameter geschieht über solche Impedanzkurven. Dazu wird die mitgelieferte Box mit den zwei Anschlüssen für Messkabel benutzt, mit der auch kalibriert wird. Die wichtigsten akustischen Messungen sind Frequenzgang und Phase. In der Phasenmessung versteckt sich auch eine Sprungantwortmessung, die zur Laufzeitkorrektur herangezogen werden kann. Leo Kirchner empfiehlt gerade im Auto auch die Messung des Phasengangs oder die Methode der Bestimmung der optimalen Summe der Einzellautsprecher. Dabei wird am DSP die Laufzeit von Hoch- bzw. Mitteltöner schrittweise verstellt, bis sich die Schallanteile optimal messen. Dann stimmen Phase und Laufzeit automatisch. Zur Abstimmung der Frequenzweichen und Equalizer ist die Frequenzgangmessung angesagt, hier erfährt man alles über seine Lautsprecher und auch über eventuelle Einbauprobleme.

Fazit

Mit dem ATB PC Pro hat man alle Werkzeuge in der Hand, um von der Entwicklung von Lautsprechern und Subwoofer bis zur optimalen Einstellung von Heimkinos und DSP-Anlagen für alles gerüstet zu sein. Unbedingt erwähnenswert ist auch der Support von Kirchner Elektronik vom informativen Handbuch bis zu den Foto-Storys auf der Homepage. Dort sind einige Anwendungen ausführlich dokumentiert, unbedingt zu empfehlen für Car-HiFi ist die 50-seitige(!) Anleitung „Einstellen der Auto High End Anlage mit DSP“, zu finden auf www.kirchner-elektronik.de unter Foto- Story.
