Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: SB Acoustics Satori TW29BN-S-4


SB Acoustics Satori TW29BN-S-4

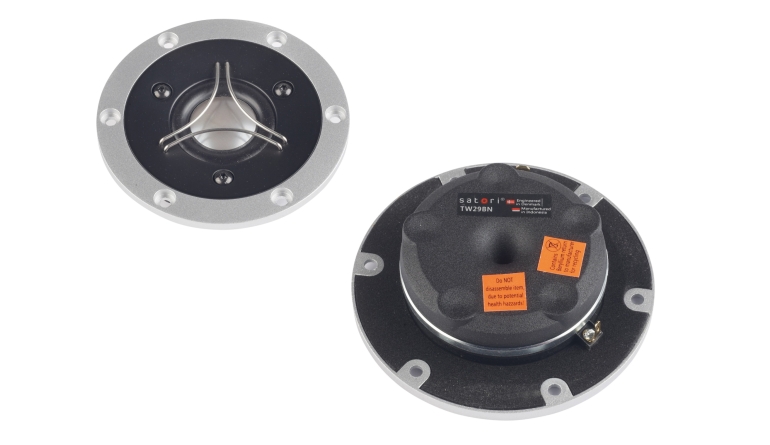

Lautsprecherchassis Hochtöner SB Acoustics Satori TW29BN-S-4 im Test, Bild 1
22933

Nominal drei Millimeter größer im Durchmesser macht die erste der beiden Satori-Kalotten, die TW29BN-S-4,  schon durch ihre optischen Aufmachung und ihre haptische Wertigkeit deutlich, dass sie ein anderes Kaliber ist als die TW26: Eine massive Metallfront mit sechs Schraublöchern und die geschwungenen Metallbügel vor der Kalotte schaffen ein modernes und edles Aussehen. Die Bügel haben zwar keine akustische Funktion, schützen aber die Berylliumkalotte vor versehentlichen Berührungen. Sieht man sich die Frontplatte genauer an, dann erkennt man, dass sie zweiteilig aufgebaut ist: Der äußere Ring dient der sicheren Montage, der innere Ring mit dem eigentlichen Hochtöner ist mechanisch davon entkoppelt. Und auch die inneren Werte können sich sehen lassen: Ein kräftiges Neodym-Magnetsystem mit optimierter Geometrie sorgt für einen breitbandig hohen Wirkungsgrad: Auf Achse spielt der Hochtöner mal eben locker bis 40 Kilohertz und das mit durchschnittlich 95 Dezibel Wirkungsgrad! Lediglich beim Rundstrahlverhalten muss sich die etwas größere Kalotte dem kleineren Modell mit Schall-Linse geschlagen geben: Unter 30 Grad fällt der Schalldruck oberhalb von 10 Kilohertz schon deutlich ab.

Lautsprecherchassis Hochtöner SB Acoustics Satori TW29BN-S-4 im Test, Bild 2Lautsprecherchassis Hochtöner SB Acoustics Satori TW29BN-S-4 im Test, Bild 3Lautsprecherchassis Hochtöner SB Acoustics Satori TW29BN-S-4 im Test, Bild 4Lautsprecherchassis Hochtöner SB Acoustics Satori TW29BN-S-4 im Test, Bild 5Lautsprecherchassis Hochtöner SB Acoustics Satori TW29BN-S-4 im Test, Bild 6
In Sachen Einsatzbereich sind sich alle drei SB-Kalotten sehr ähnlich: Für leisere Anwendungen sind unter zwei Kilohertz ohne Einschränkung möglich, während man für höhere Pegel den steigenden k2-Wert in diesem Bereich im Auge behalten sollte. Der Frequenzgang zeigt unter allen Winkeln eine breitbandige Überhöhung zwischen zwei und sechs Kilohertz, die man beim Einbau und bei der Filterung im Auge behalten sollte.

Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Extrem breitbandiger High-End-Berylliumhochtöner mit exzellenter Verarbeitungsqualität

Kategorie: Lautsprecherchassis Hochtöner

Produkt: SB Acoustics Satori TW29BN-S-4

Stückpreis: um 350 Euro

1/2024

Extrem breitbandiger High-End-Berylliumhochtöner mit exzellenter Verarbeitungsqualität

SB Acoustics Satori TW29BN-S-4


Ausstattung & technische Daten
Technische Daten
Hersteller: SB Acoustics
Bezugsquelle: Intertechnik, Kerpen
Internet: www.sbacoustics.com
Unverb. Stückpreis um 350 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 680
Re (in Ohm): 3.88
Rms (in Kg/s): Nein
Qms: 6,66
Qes: 0,81
Qts: 0,53
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,02
Sd (in cm²): Nein
Ausstattung
Frontplatte: Aluminium
Membran Beryllium
Dustcap Nein
Sicke Nein
Schwingspulenträger k.A.
Schwingspule 29 mm
Xmax Ja /- 0,25 mm
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Koppelvolumen
Außenabmessungen: (in mm) 104 mm
Einbaumaß: 70 mm
Einbautiefe in mm 22,5mm
Korbrandtiefe (in mm) 5 mm
