Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: SB Acoustics SB26ADC-C000-4


SB Acoustics SB26ADC-C000-4

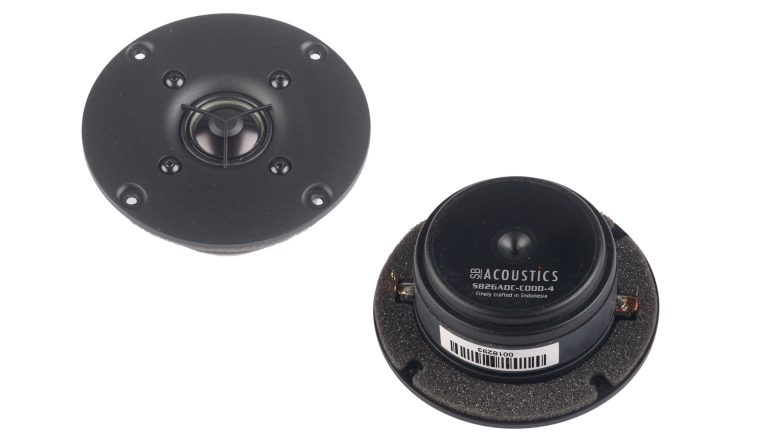

Lautsprecherchassis Hochtöner SB Acoustics SB26ADC-C000-4 im Test, Bild 1
22921

Schon der kleinste der drei Kalottenhochtöner von SB Acoustics, die wir hier vorstellen, ist technisch ein Leckerbissen. Für einen Straßenpreis, der meist unter 50 Euro liegt, gibt es eine Einzoll-Metallkalotte mit einem kräftigen Antrieb und einer linearen Hubfähigkeit von immerhin +/- 0,6 Millimetern - für einen Hochtöner ist das schon gewaltig. Um die Eigenresonanz möglichst tief zu bekommen, wurde der Polkern nach hinten ventiliert in ein stark gedämpftes Koppelvolumen. Ein Impedanzkontrollring aus Kupfer sorgt für einen flachen Impedanzverlauf im Einsatzbereich, während die Schwingspule dank Flachdrahtwicklung sehr leicht ist. Vor der Metallkalotte sitzt eine kreisrunde Kappe, die das Abstrahlverhalten unter Winkeln literarisiert.

Denn Effekt kann man auch in unseren Messungen gut sehen: Zwar fällt der Schalldruckpegel schon auf Achse leicht ab, dafür reicht er bist über 30 Kilohertz.

Lautsprecherchassis Hochtöner SB Acoustics SB26ADC-C000-4 im Test, Bild 2Lautsprecherchassis Hochtöner SB Acoustics SB26ADC-C000-4 im Test, Bild 3Lautsprecherchassis Hochtöner SB Acoustics SB26ADC-C000-4 im Test, Bild 4Lautsprecherchassis Hochtöner SB Acoustics SB26ADC-C000-4 im Test, Bild 5Lautsprecherchassis Hochtöner SB Acoustics SB26ADC-C000-4 im Test, Bild 6
Außerdem gibt es kaum einen weiteren Pegelverlust unter Winkeln. Die Membranresonanz fällt ebenfalls kaum ins Gewicht. Der Frequenzgang ist zwischen einem und 20 Kilohertz extrem ausgewogen - die kleine Betonung zwischen fünf und sechs Kilohertz fällt kaum ins Gewicht und verschwindet spätestens bei 30 Grad Messwinkel. Der Wirkungsgrad ist im Gegensatz zu dem der Satori- Kollegen nicht besonders hoch - für den Kompaktboxenbereich aber absolut ausreichend. Je nach gewünschter Abhörlautstärke ist ein Einsatz schon ab unter zwei Kilohertz möglich - ermöglichst auch durch die tiefe Eigenresonanz bei 640 Hertz. Lediglich bei dauerhaft hohen Hörpegeln würden wir diese Marke nicht unterschreiten wollen. Das Wasserfalldiagramm zeigt keine Probleme.

Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Klassischer Kalottenhochtöner mit ausgezeichneten Messdaten - ideal für Kompaktboxen.

Kategorie: Lautsprecherchassis Hochtöner

Produkt: SB Acoustics SB26ADC-C000-4

Stückpreis: um 50 Euro

1/2024

Klassischer Kalottenhochtöner mit ausgezeichneten Messdaten - ideal für Kompaktboxen.

SB Acoustics SB26ADC-C000-4


Ausstattung & technische Daten
Technische Daten
Hersteller: SB Acoustics
Bezugsquelle: Intertechnik, Kerpen
Internet: www.sbacoustics.com
Unverb. Stückpreis um 50 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 640
Re (in Ohm): 3.53
Rms (in Kg/s): Nein
Qms: 2,53
Qes: 2,26
Qts: 1,19
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,02
Sd (in cm²): Nein
Ausstattung
Frontplatte: Kunststoff
Membran Aluminium
Dustcap Nein
Sicke Nein
Schwingspulenträger k.A.
Schwingspule 25,4 mm
Xmax Ja /- 0,6 mm
Magnetsystem Ferrit
Polkernbohrung Nein
Sonstiges Koppelvolumen
Außenabmessungen: (in mm) 100 mm
Einbaumaß: 70 mm
Einbautiefe in mm 34,7 mm
Korbrandtiefe (in mm) 4 mm
