Einzeltest: Microelectronic CS40 HD50 Easy Find


Mobiler Sat-Empfang in ganz Europa

Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 1
6427

Mit den Olympischen Sommerspielen steht in diesem Sommer noch ein heißes Sporthighlight an. Mit dem Kompaktset Micro CS40 HD50 Easy Find können Sie auch im Urlaub oder mit Freunden in der Gartenlaube alle Spiele anschauen. Wie das geht, lesen Sie hier.

Fernseh-Satelliten befinden sich in einer geostationären Erdumlaufbahn in 36.000 km Höhe über dem Äquator. Um die Signale empfangen zu können, müssen die Satellitenantennen in südliche Richtung zeigen. Deutschsprachige TV- und Radioprogramme werden über das Astra-Satellitensystem auf 19,2° Ost ausgestrahlt. Die hier positionierten Satelliten haben eine sehr hohe Leistung, wodurch in Zentraleuropa (etwa in einer Linie von Italien bis Dänemark) bereits Sat-Schüsseln ab 33 cm Durchmesser die Signale störungsfrei aufnehmen können. Optimal also, um auch in Urlaub das heimische TV-Programm, die Fußball-EM oder die olympischen Sommerspiele anschauen zu können.

Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 2Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 3Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 4Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 5Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 6Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 7Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 8Sat-Anlagen Microelectronic CS40 HD50 Easy Find im Test, Bild 9
Genau hier setzt auch der Hersteller Microelectronic mit dem Micro CS40 HD50 Easy Find an, welches wir uns nun im Detail anschauen wollen.

Komplettpaket

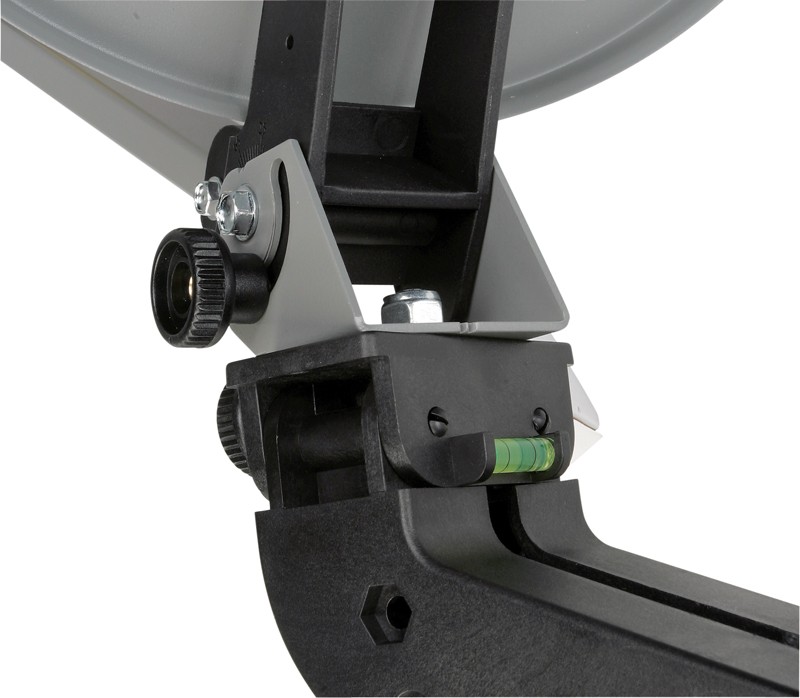

Zum Lieferumfang der CS- 40HD50 gehören neben einer 35 cm großen Satellitenschüssel ein universell einsetzbarer Multifunktionsunterbau, ein HD-Sat-Receiver (Micro M50/12 Plus HD), 10 Meter Anschlusskabel, Kompass, eine umfangreiche Montageanleitung, Saugfuß und ein EasyFind- Single-LNB. Außerdem liegen dem Paket Befestigungsschellen für Wand-, Tisch- und Fenstermontage bei. Für den schnellen Anschluss ans TV-Gerät hat der Hersteller zudem noch ein Zigarettenanschluss- und ein HDMI-Kabel beigepackt. Wir haben die Schüssel zunächst anhand der gut formulierten Montageanleitung zusammengebaut. Der Multifunktionsunterbau ermöglicht die Montage am mitgelieferten Saugfuß (zur Fenstermontage) sowie zum Anbringen auf einem Tisch oder auf dem Balkon. Je nach Montageart wird der Multifunktionsunterbau einfach und schnell zusammen- bzw. auseinandergeklappt.

Patentiertes LNB

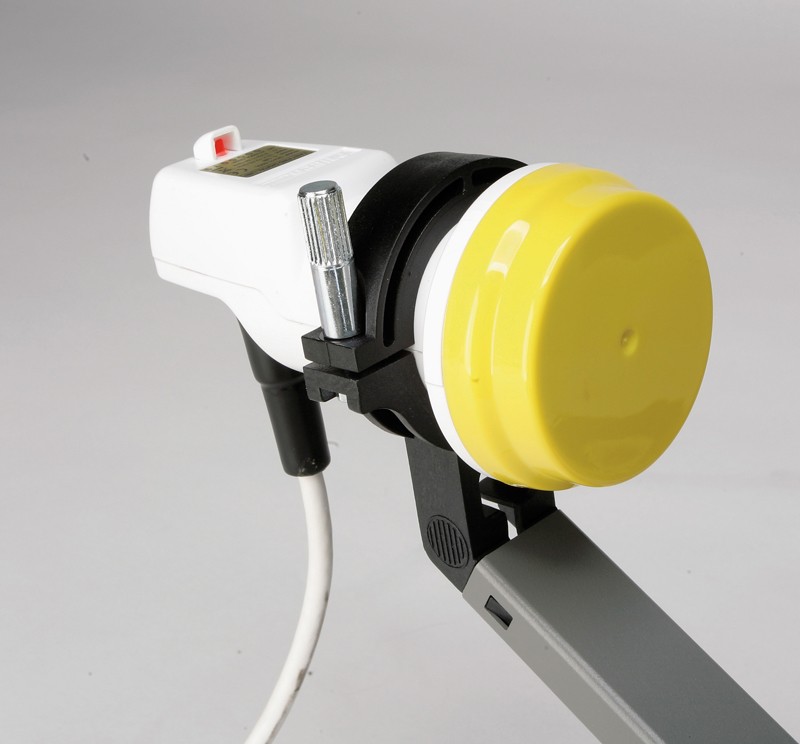

Die mitgelieferten Bauteile erlauben die zügige Montage, ohne dass Werkzeug eingesetzt werden muss. Lediglich das mitgelieferte Anschlusskabel muss einmalig mit einem Cuttermesser sachgerecht abisoliert werden. Eine Besonderheit stellt der patentierte Easy-Find-LNB dar. Dieser ist auf der Oberseite mit einer Leuchtdiode versehen, die auch ohne in unmittelbarer Nähe befindlichem TV-Gerät das Ausrichten der Antenne vereinfacht. Nach dem Vorbereiten des Kabels und der groben Ausrichtung der Schüssel mithilfe der Gradanzeige und des Kompasses muss man zunächst die Verbindung zwischen LNB und HDTV-Receiver herstellen. Dank vorprogrammierter Senderliste und einem eigens eingerichteten Menüpunkt „EasyFind“ ist das Auffinden des gewünschten Satelliten kein Problem. Wichtig hierbei: Grundsätzlich muss freie Sicht Richtung Süden bestehen und es dürfen keine Hindernisse wie Bäume etc. im Weg stehen. Da sich der Satellit an einer festen Position am Himmel befindet, lässt sich anhand von Azimut- und Elevationswerten ein sehr genauer Ausrichtungsrichtwert ermitteln. Azimut gibt an, wo der Satellit zwischen östlichem und westlichem Horizont zu finden ist. Elevation bezeichnet die Höhenverschiebung, also wie weit oben der Satellit am Himmel steht. Eine ausführliche Tabelle liegt dem Komplettpaket bei. Die wichtigsten Städte und Regionen haben wir in unserer Tabelle abgedruckt. Eine gut platzierte Elevationsanzeige an der Außenseite der kleinen mobilen Antenne macht die grobe Ausrichtung bei bekanntem Wert sehr einfach. Hat man die Sat-Schüssel grob ausgerichtet und die Verbindung zwischen Antenne und Receiver hergestellt, ruft man im Menü den Punkt „EasyFind“ auf. Jetzt leuchtet die am LNB befindliche Diode zunächst rot. Nun dreht man so lange, bis die Diode gelb leuchtet. Dann sollte auf dem TV-Bildschirm der ausgewählte Sender im Hintergrund erscheinen. Ist dies der Fall, stellen Sie anhand der im TV-Bild ersichtlichen Signalstärkeanzeige die Antenne bestmöglich ein und drehen alle Schrauben an der Antenne und am Multifunktionsunterbau fest.

HDTV-Receiver mit Einfach- Fernbedienung

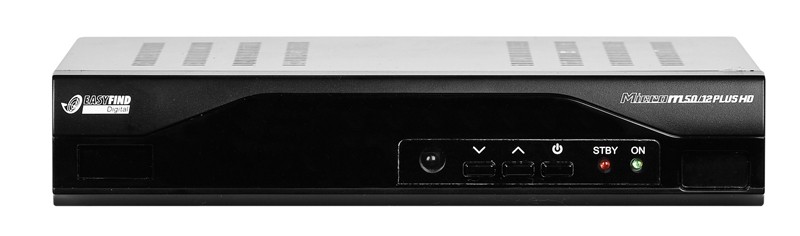

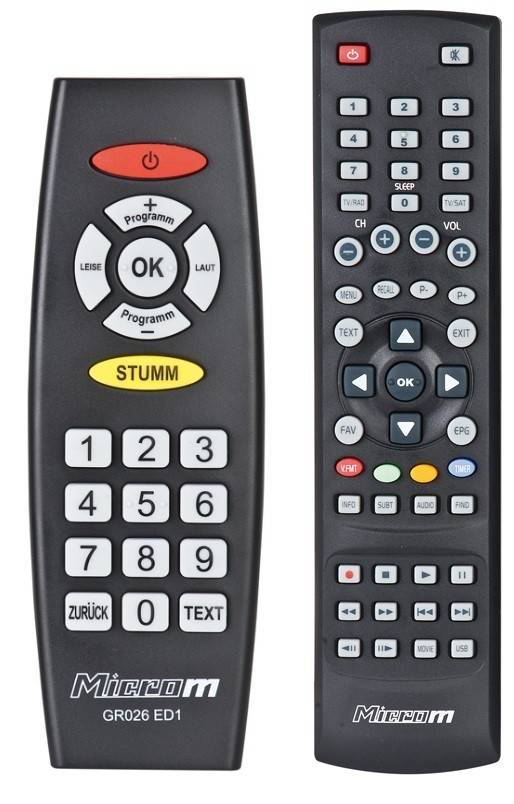

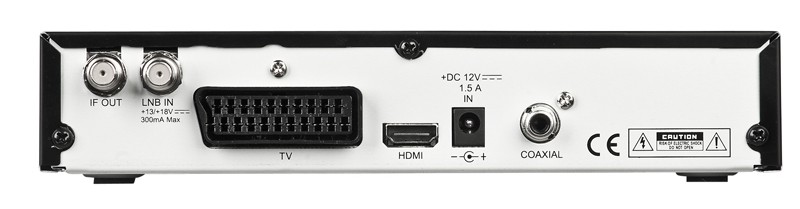

Die mitgelieferte Settop- Box M150/12 Plus HD ist ab Werk bereits auf die wichtigsten Satellitenpositionen voreingestellt. Auf die vom heimischen Satellitenreceiver gewohnten Funktionen wie Teletext, elektronischer Programmführer, Radiomodus und Anschlussmöglichkeit an die HiFi-Anlage kann man auch beim M150/12 Plus HD zurückgreifen. Durch seinen eingebauten HD-Tuner kommen sogar HD-TV-Signale auf den angeschlossenen Flachbildschirm. Ältere Fernseher können via Scartkabel angeschlossen werden. Zum Lieferumfang dieses Komplettpakets gehören gleich zwei Fernbedienungen. Ab Werk ist das Gerät auf die sogenannte „Einfach-Fernbedienung“ eingestellt, welche keinen Zugriff auf die Menüs bietet. Durch einen bestimmten Tastencode lässt sich der Receiver auch von der „Haupt-Fernbedienung“ steuern, so dass Einstellungen vorgenommen oder Sender nach eigenem Belieben sortiert werden können. Neben allen frei ausstrahlenden TV-Programmen bringt der Micro M50/12 Plus HD auch eine große Auswahl an Radiokanälen in Wohnmobil oder Gartenlaube.

Fazit

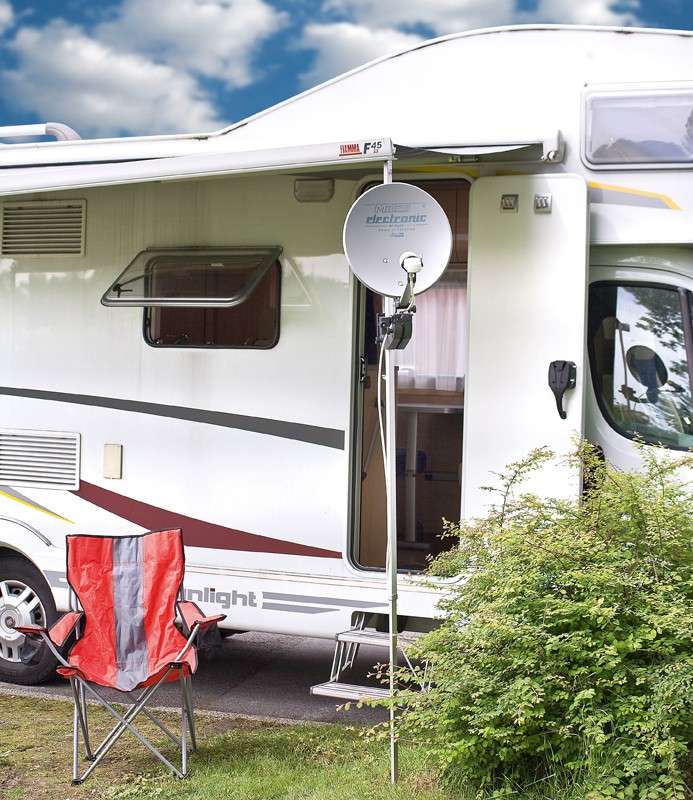

Der Campingkoffer CS40 HD50 Easy- Find ermöglicht den unkomplizierten Sat-Empfang in Wohnwagen, Wohnmobil oder Gartenlaube. Mit dem Multifunktionsfuß lässt sich die 35 cm große Schüssel auch an Balkongeländern perfekt anbringen. Das Komplettpaket, welches es auch mit anderen digitalen Sat-Receivern zu kaufen gibt, ist damit der optimale Urlaubsbegleiter und auch für diejenigen interessant, die mit Freunden in der Gartenlaube oder auf dem Campingplatz die Sporthighlights des Sommers in HD-Qualität schauen wollen.

Preis: um 200 Euro

Ganze Bewertung anzeigen

Sat-Anlagen

Microelectronic CS40 HD50 Easy Find

Oberklasse

3.5 von 5 Sternen

08/2012 - Dirk Weyel

Bewertung
Empfang 30%

Verarbeitung 15%

Ausstattung 15%

Bedienung 40%

Ausstattung & technische Daten
Vertrieb Microelectronic, Niederlauer
Telefon 09771 688670
Internet www.micro-nh.de
Ausstattung
- Campingkoffer mit 35-cm-Sat-Antenne, EasyFind Single LNB, Standfuß, Saugfuß, Masthalterung, Tischklemme, Wasserwaage, Kompass, Feedhalter für LNB, 10-m-Sat-Anschlusskabel inkl. F-Stecker, HD-TV-Sat-Receiver Micro M50/12 Plus HD, 12-Volt-Buchse
Kurz und knapp
+ vielseitige Montagemöglichkeiten
+ schneller Aufbau (rund 2 Minuten)
Klasse Oberklasse
Preis/Leistung sehr gut
