DSP für Jedermann

Eton legt sich mit der PP Serie schwer ins Zeug. Nach dem Multikanalmodell PP 10-12 haben wir nun das Einstiegsmodell PP 4-8 in der Redaktion, das kleiner und günstiger zu haben ist.

Etons neue DSP Endstufenserie PP beeindruckt mit allen Tugenden, die man von einem modernen Car-HiFi Verstärker erwartet. Es geht um Plug&play, Soundprozessor nachrüsten und um mächtige Class-D Verstärkung auf kleinstem Raum. Während das Topmodell PP 10-12 mit 10 Verstärkerkanälen und zwei prozessierten Ausgängen auf moderne Fahrzeuge mit gehobener Werksausstattung zielt, legt Eton jetzt die PP 4-8* vor, die universell die heiß begehrte DSP-Power für jedermann ins Auto bringt. Das können Fahrzeuge mit Basisausstattung sein, aber auch jedes ältere Fahrzeug lässt sich mit der PP 4-8 soundtechnisch aufwerten.

Wie der Name andeutet, haben wir vier eingebaute Verstärkerkanäle und insgesamt acht DSP-Kanäle, so dass vier prozessierte Ausgänge für zusätzliche Endstufen zur Verfügung stehen. Damit lässt sich auch eine ausgewachsene HiFi-Anlage aufbauen, bei der zum Beispiel die PP die Hochtöner und Mitteltöner übernimmt und kräftige externe Verstärker für Tieftöner und Subwoofer eingesetzt werden. Alternativ reicht eine PP 4-8, um ein Zweiwegesystem zu aktivieren und so mit überschaubarem Aufwand in den Genuss von DSP Sound zu kommen.

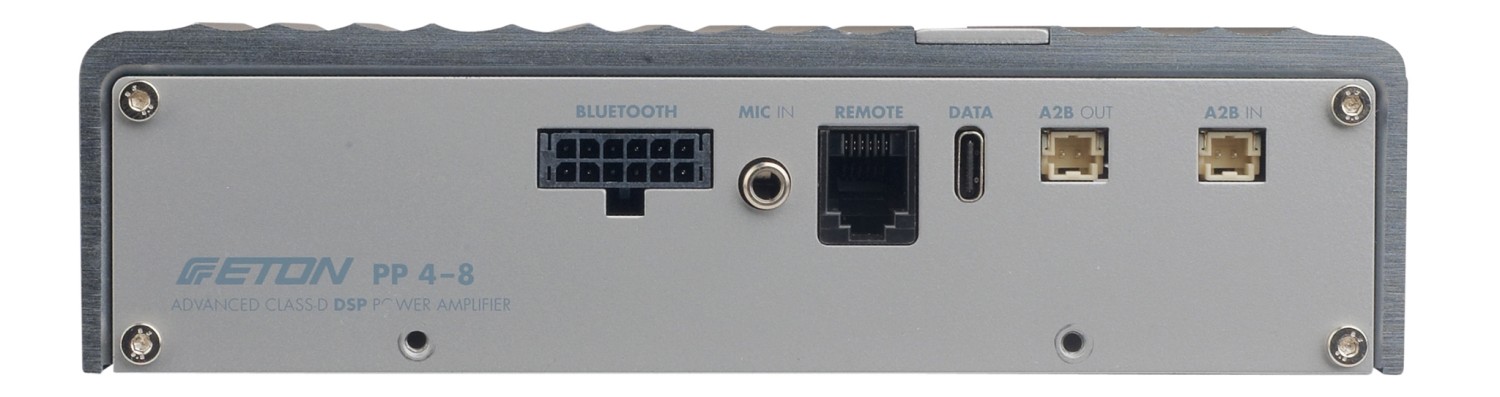

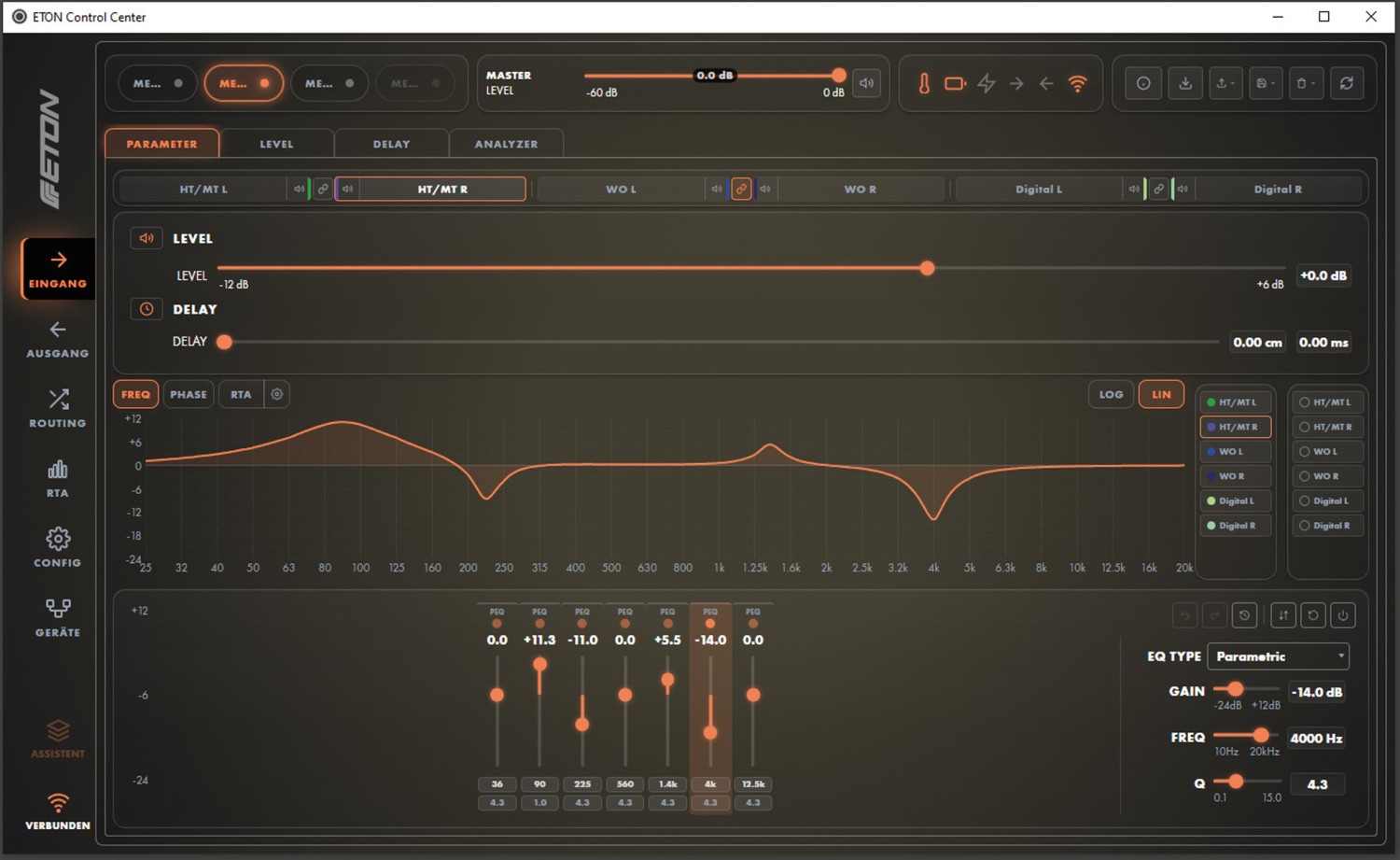

Die Ausstattung unserer PP 4-8 kann sich sehen lassen, bis auf Bluetooth ist alles an Bord. Bluetooth lässt sich natürlich nachrüsten, das PP BT Dongle kostet allerdings extra. Bereits enthalten sind sechs Hochpegeleingänge, so dass kleinere und mittlere Werksausstattung ohne Signalverlust adaptiert werden können. Für Nachrüstradios gibt es vier RCA Eingänge, so dass Fader oder Basspegelregler des Radios weiter funktionieren. Auf der digitalen Seite haben wir einen optischen Digitaleingang und einen Audio USB. Diese USB C Buchse verbindet also nicht nur den PC (oder Mac) zum Programmieren des DSPs, es kann auch Musik gestreamt werden, im Alltag dann meist vom Smartphone. Dank kabelgebundener Übertragung sind dann hohe Datenraten, sprich höchste Qualität möglich. An dieser Stelle sei noch die bald erhältliche Displayfernbedienung angeteasert, hier verspricht Eton eine iDrive-mäßige Bedienung und ein separates Display. Neben den Basics wie Play oder Pause soll die PP RC noch weitere Smartphonefunktionen beherrschen - wir sind gespannt. Wieder zur Serienausstattung gehören Goodies wie die Einschaltautomatik und eine Lautsprechersimulation für Werksradios mit Lautsprecherdiagnose, und Eton legt viel Wert auf Kompatibilität. So wurde darauf geachtet, dass sich die originale Freisprecheinrichtung weiter benutzen lässt, auch wenn gerade Musik von einer beliebigen Quelle gehört wird. Schließlich gibt es einen Eingang und einen Ausgang für den A2B Bus, der sich in immer mehr Fahrzeugen durchsetzt. Darüber kommen dann mehrkanaliges Audio, Stereosignale und Kommunikation. Entwickelt wurde A2B von Analog Devices, die wir ja als Hersteller der DSP Chips kennen, auch hier in der PP 4-8 ist einer zu finden. Schließlich hat die PP serienmäßig einen Mikrofoneingang, die zugehörige RTA findet sich in der Software DSP Control Center, neben einigen anderen Messfunktionen. Ansonsten gibt es nur noch Molex Steckverbindungen, unter anderem den häufig anzutreffenden 10-reihigen Systemverbinder, der die ersten vier Eingänge und Lautsprecherausgänge bedient, die oft genau so vom Fahrzeug kommen, zum Beispiel bei einer ISO Verbindung. Die restlichen Pins sind für die Spannungsversorgung der PP zuständig, was auch die einzigen Stromanschlüsse sind. Solide Plus und Minusterminals sucht man vergebens, wenigstens sind Plus und Minus im Molex doppelt ausgeführt. Das muss wohl reichen für die 4 x 70 Watt, die Eton für die PP 4-8 angibt. Der Vorteil liegt im einfachen Handling: die PP 4-8 funktioniert 100 % plug&play.

Innenaufbau

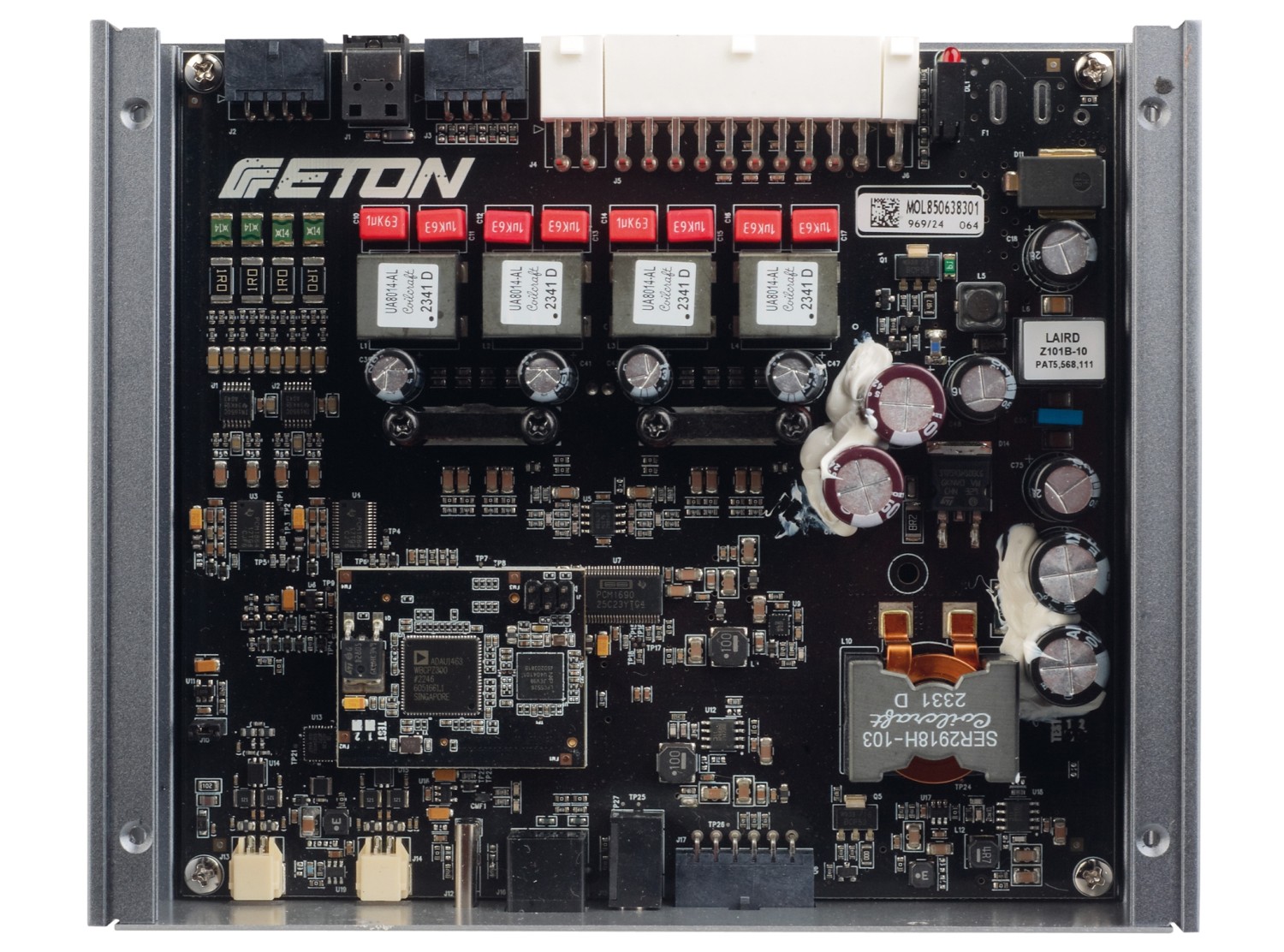

Nach dem Aufschrauben präsentiert sich die PP 4-8 hübsch aufgeräumt. Die Spannungsversorgung funktioniert mit einem modernen Step-up Netzteil, es gibt also nur eine dicke gekapselte Spule anstatt des Trafos.

Die Spule ist als Flachdrahtversion ausgeführt, also besonders stromfest für viel Leistung. Die Verstärkung sitzt zentral auf der Platine vor den Lautsprecherausgängen, hier kommen zwei zweikanalige Chips aus dem Hause Texas Instruments zum Einsatz. Jeder hat einen Alu-Kühlkörper, durch den der Chip fest ans Gehäuse geschraubt wird für maximale Kühlung. Die Class-D Filterung schließt sich an mit ordentlichen gekapselten Spulen und Folienkondensatoren. Daneben finden wir den Signaleingang mit den Dummy-Widerständen für die Lautsprechersimulation, Operationsverstärkern und schließlich den Analogdigital- Wandlern. Zwei Stück PCM1864 von Texas Instruments mit je vier Kanälen werden durchlaufen, bevor es in den DSP geht. Dieser sitzt erhöht auf einer kleinen Tochterplatine, neben dem 32 Bit Controller finden wir einen ADAU1463 aus Analog Devices‘ Sigma Serie, womit sich die PP 4-8 in bester Gesellschaft befindet. Direkt daneben, wieder auf der Hauptplatine sitzt ein weiterer kleiner Chip mit Analog Devices Logo, hier haben wir den Controller für den A2B Bus vor uns. Auf dem Weg in die Endverstärkung brauchen wir dann noch einen Digital-analog-Wandler, den Eton in Form des achtkanaligen PCM1690 wählt, wieder von Texas Instruments bzw. in diesem Fall Burr Brown.

Messungen und Sound

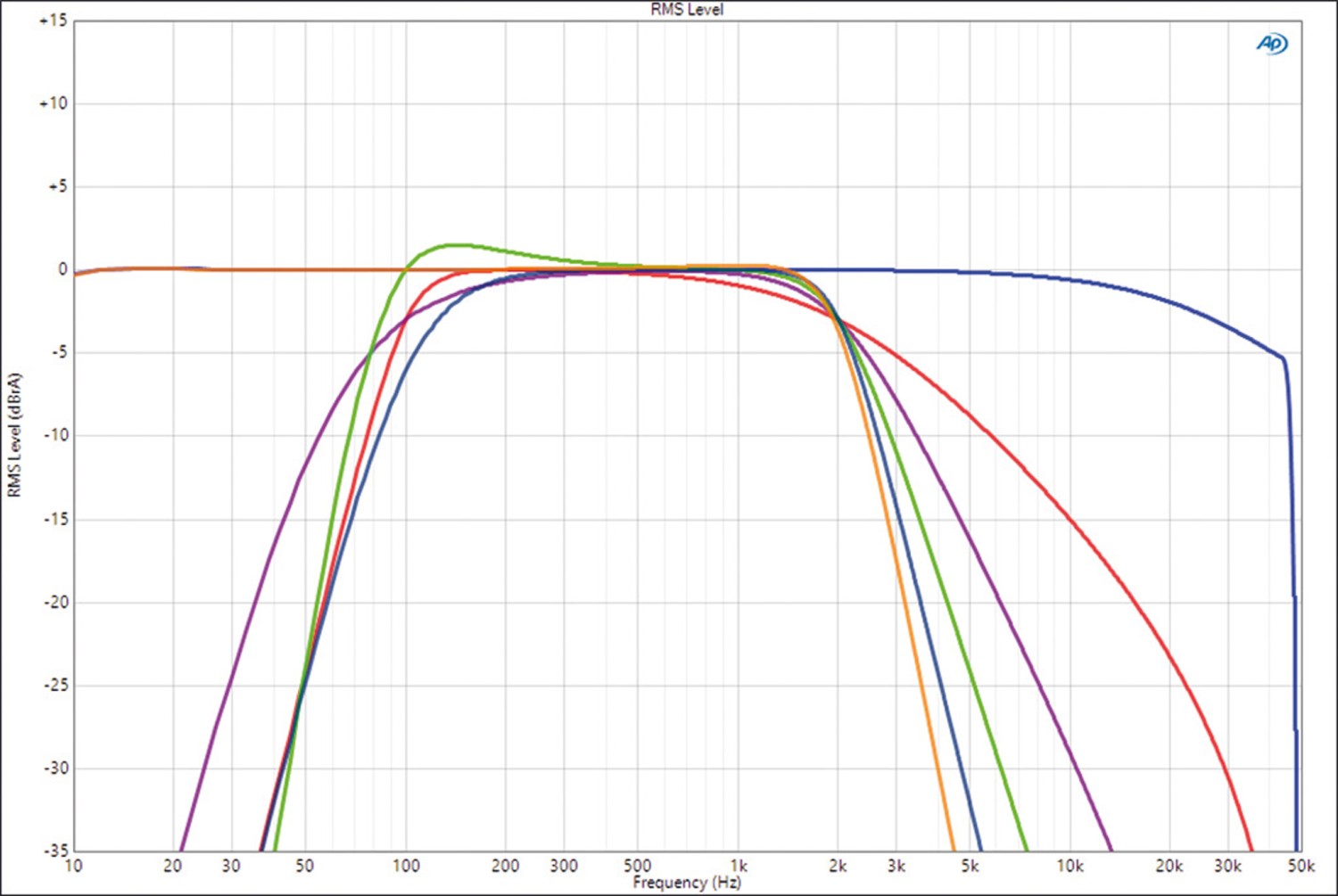

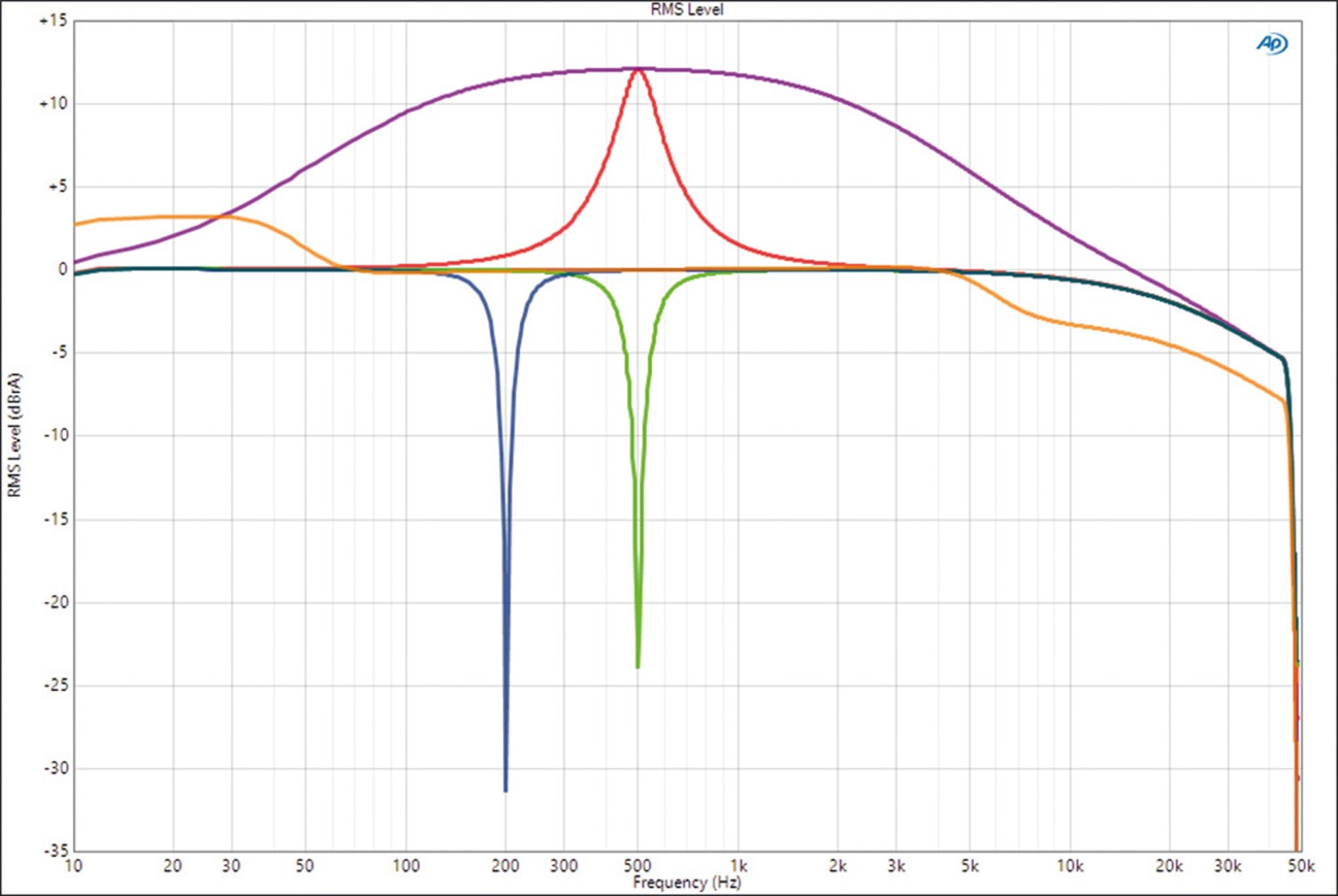

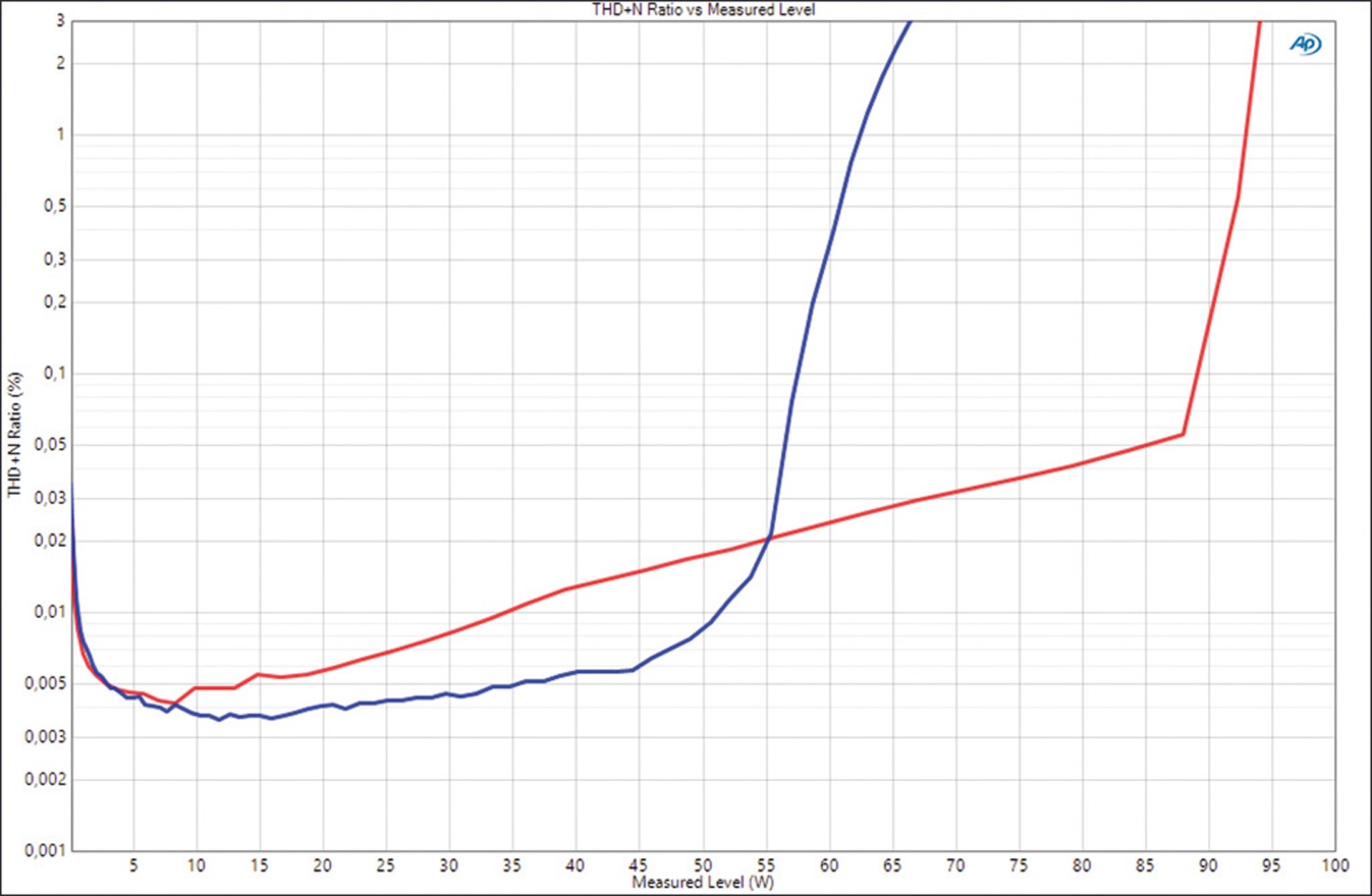

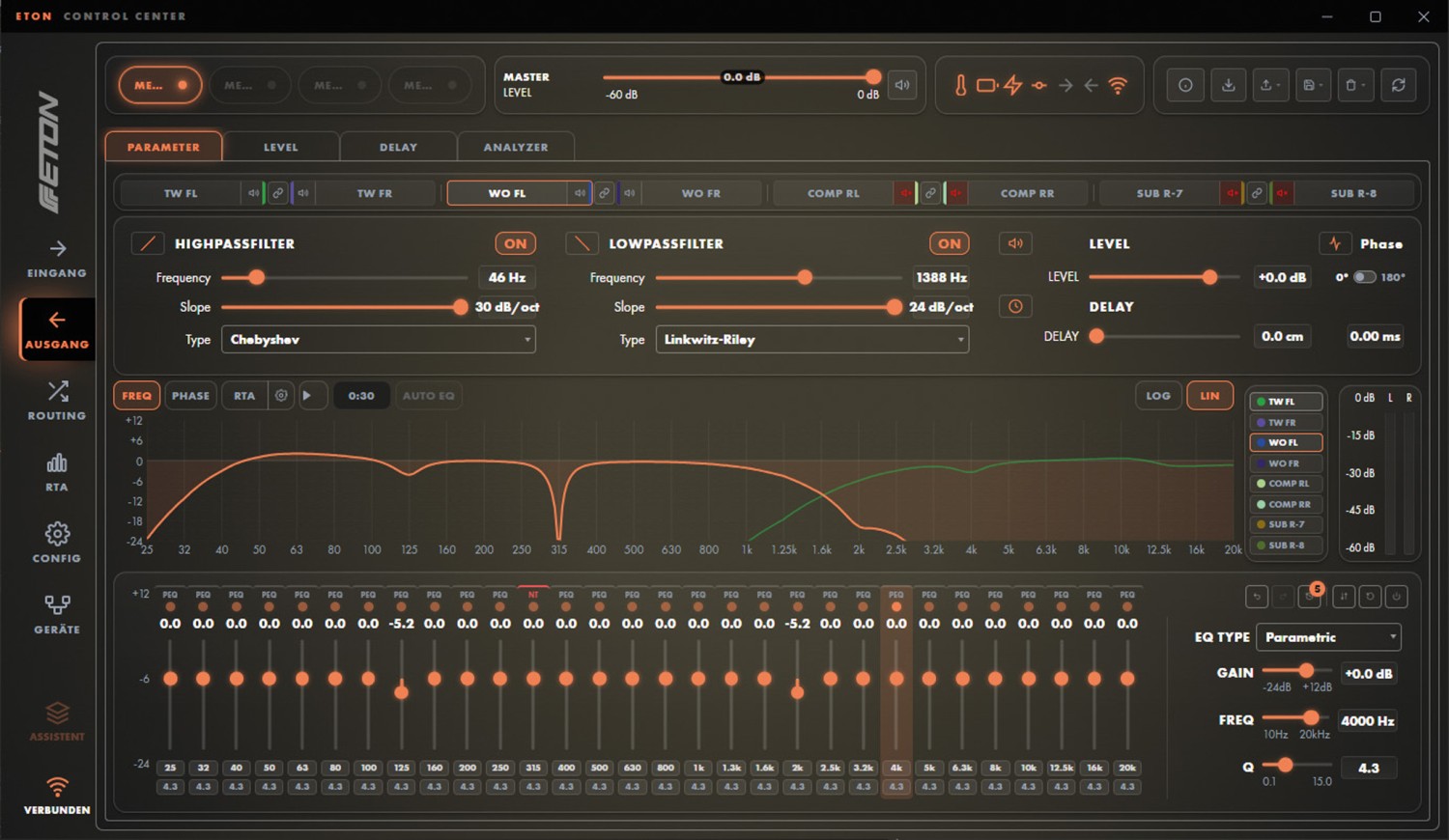

Hatten wir bei der großen Schwester PP 10-12 noch vier kleine Kanäle mit 70 Watt und sechs große Kanäle mit 100 Watt, so gibt Eton die PP 4-8 mit 4 x 70 Watt an. Wir haben also die kleinen Kanäle der PP 10-12. Beiden gemeinsam ist die Eigenschaft, dass die Kanäle zwar 2 Ohm stabil sind, aber keine Mehrleistung zu erwarten ist. Auch gibt es statt des normalen Brückenbetriebs die Möglichkeit der Parallelschaltung zweier Kanäle, sogar auf 2 Ohm, mit ungefähr doppelter Leistung. Wir messen an 4 Ohm nicht ganz 70 Watt, dafür schiebt die Eton an 2 Ohm 92 Watt. Also genug Leistung für kleine Audiosysteme, jedoch leicht anders als angegeben. Das mag daran liegen, dass wir ein frühes Exemplar zum Test hatten, heutzutage sind ja per Firmwareupgrade jederzeit Änderung an der Performance möglich. Uns interessiert erst einmal das, was wir haben, und das ist sehr erfreulich. Die PP 4-8 gefällt mit extrem sauberer Leistung, an  4 Ohm messen wir teilweise 0,004 % THD+N, und an 2 Ohm ist es nicht um Welten schlechter. Hinzu kommt sehr wenig Rauschen, so dass wir mit dem Labordurchgang sehr zufrieden sind. Dafür sprechen auch gut und korrekt funktionierende Frequenzweichen, die auch ausgefallene Wünsche bedenken, es gibt neben den üblichen Verdächtigen auch Chebychev Filter und Weichen mit einstellbarer Güte, bei denen man sich die Flankensteilheit in weiten Bereichen aussuchen kann. Die HiRes Samplingrate von 96 kHz nebst feinen Einstellschritten von 3,5 Millimetern bzw. 0,01 Millisekunden sind ebenfalls top. Klanglich gefällt auch die kleine PP mit ihrer ausgewogenen, audiophilen Wiedergabe. Die Musik klingt natürlich, keinesfalls kalt/digital, sondern mit dem nötigen Schuss Wärme. Tolle Stimmwiedergabe und jede Menge Feindynamik sprechen ebenfalls für die Eton. Der Durchzug im Bass könnte mit mehr Leistung brachialer sein, aber was die kleine PP 4-8 aus dem Tieftöner lockt, ist aller ehren Wert.

Fazit
