Kategorie: Car Hifi Endstufe Mono, Car Hifi Endstufe 4-Kanal

Serientest: ESX QM500.1, ESX QM500.4


Neue QM-Verstärker von ESX

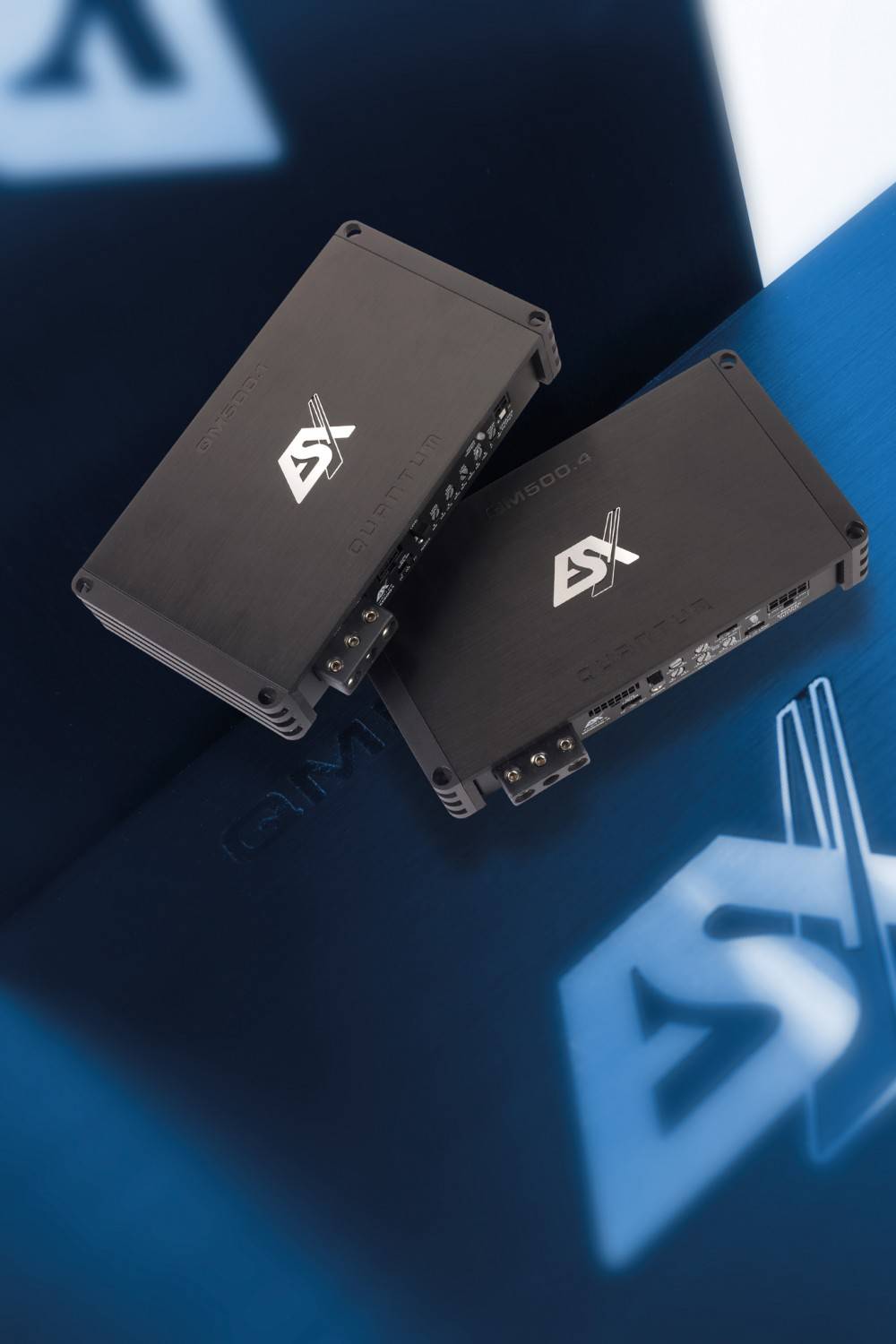

In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 1
21270

Nach zwei Jahren schickt ESX sich an, die kleine QM-Serie zu überarbeiten. Die Mono QM500.1 und die Vierkanal QM500.4 liegen jetzt als Black Edition vor, und wir wollen sehen, was sich geändert hat.

ESX ist dafür bekannt, keine Nische im Endstufenmarkt auszulassen. Von den Leistungsmonstern der QE-Serie bis zur Micro- Endstufe QS TWO gibt es mit QM und QM noch zwei in Größe und Leistung abgestufte Serien, so dass für Jeden etwas dabei sein sollte. Unsere QM Endstufen sind dabei die kleinste „reguläre“ Serie, die als Universalverstärker mit Vollausstattung und mehreren Kanalvarianten daherkommt. Neu in der Redaktion sind die Vierkanälerin QM500.4 und der Monoblock QM500.1, die die Nachfolge von QM400.4 und QM400.1 antreten. Hier merkt man bereits, in welche Richtung die Reise geht. ESX verspricht für die 500er mehr Leistung, was wir natürlich überprüfen werden.

In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 2In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 3In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 4In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 5In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 6In-Car Endstufe Mono ESX QM500.1, ESX QM500.4 im Test , Bild 7
Ansonsten hat sich optisch bis auf die schwarze Farbe nicht viel getan. Die QMs sind sehr sauber verarbeitet und liegen solide in der Hand. Alle Anschlüsse und Bedienelemente versammeln sich auf einer langen Seite, wobei die Ein- und Ausgänge Platz sparend als Molex-Steckverbinder ausgeführt sind. Für die Eingänge liegen je ein Kabelbaum mit Cinchbuchsen und Hochpegelleitungen bei, in letztere integriert ist das EPS-System, das Diagnoseschaltungen des Originalradios umgeht. Ebenfalls in der Packung: ein Sicherungsblock mit einer Mini- ANL-Sicherung, die ebenfalls im Sinne eines kleinen Gehäuses ausgelagert wurde. Beide Endstufen kommen schließlich mit einer Kabelfernbedienung für den Basspegel, eine sehr vollständige und selten anzutreffende Ausstattung. Im Inneren der QMs finden wir geballte Technik. Dicht an dicht drängen sich Trafonetzteile und Pufferungen neben den Verstärkersektionen. Letztere funktionieren selbstredend nach Class-D, anders ist die kompakte Bauform bei der Leistung gar nicht möglich. Die QMs arbeiten jedoch nicht mit Verstärker-ICs, die den kompletten Verstärkerzug beinhalten, vielmehr sind vermutlich Treiber-ICs versteckt, die Leistung geht jedenfalls über reguläre, große MOSFETs. Die Mono kommt mit einem Pärchen aus, bei der QM500.4 findet sich entsprechend ein Paar Transistoren pro Kanal. Nicht nur das Zubehör, auch die Filterausstattung der QMs kann sich mehr als sehen lassen. Bei der Mono ist alles Erdenkliche an Bord, vom Tiefpass über ein Subsonicfilter bis hin zum 12-dB-Bassboost und einem Phasenregler. Die QM500.4 kann Kleinlautsprecher ansteuern bis hin zum aktiven Zweiwegesystem, da die Einstellbereiche bis 5 kHz reichen. Aber auch für Subwoofer ist die QM500.4 gut, die Hochpassweiche fungiert auch als Subsonicfilter und in Brücke gibt‘s auch reichlich Leistung für einen Bassspezialisten.


Messungen und Sound


Am Messplatz lässt sich die QM500.4 nicht lange bitten, ihre gut 90 Watt an 4 Ohm lassen jedes Komposystem zur Hochform auflaufen. An 2 Ohm macht sie saubere 150 Watt pro Kanal, was angesichts des knapp geschnittenen Gehäuses atemberaubend ist. Die Verzerrungen bleiben dabei über den gesamten Leistungsbereich angenehm niedrig, so dass es hier keine Kritik gibt. Leistung kann die QM500.1 natürlich auch. Das einzige Zugeständnis ist, dass sie keine 1 Ohm treiben kann, was wir jedoch prima verschmerzen können, denn das Gebotene an 4 und 2 Ohm ist mehr als genug für ausgewachsene Subwoofer. Bereits an 4 Ohm schiebt die QM500.1 287 Watt, was für kleine und mittlere Subs bereits ausreicht. Mit ihren 445 Watt an 2 Ohm schreckt sie dann auch nicht mehr vor ausgewachsenen Bassboliden zurück. Die Leistung wird zwar mit etwas mehr Klirr serviert als bei der Vierkanalschwester, 0,3 % THD+N am Subwoofer haben allerdings noch nie irgendjemanden gestört. Und im Hörtest überzeugt die QM500.1 durch satten Druck bis ganz unten. Auch und gerade im Tiefbass wirkt sie so kraftvoll, dass niemand es für möglich hält, dass ihr die Puste ausgeht. Auch der Standardtest mit knackigen Bassdrums verläuft prima, hier glänzt die 500.1 mit trockenem Anschlag und Präzision. Langgezogene Synthiesounds weicht sie nicht über Gebühr auf, sondern gibt sie mit immensem Druck an die Hörmannschaft weiter. Die QM500.4 spielt natürlich feingeistiger, obwohl sie auch dem Tieftöner gehörig einheizt. Wer ein großes Komposystem mit einem 20er-Bass fährt, kann sogar auf einen Subwoofer verzichten. Im Mittelton setzt sich der Eindruck fort, dass auch die 500.4 kräftig zupacken kann, bei Snaredrums oder verzerrten E-Gitarren spielt sie ohne Schönfärberei. Wenn dagegen locker flockig leise gesungen wird, schafft sie auch die Feinheiten. Insgesamt performt die QM500.4 derart hochklassig, dass man sie für jede Art von Musik und auch für kritische Ohren empfehlen kann.

FAQ - Car Hifi Endstufe Mono

Was ist 4-Ohm, 2-Ohm und 1-Ohm Leistung?

Vereinfacht gesagt ist eine Endstufe eine Konstantspannungsquelle und die Leistung ergibt sich aus Spannung x Strom. Eine niedrige Last (Impedanz = frequenzabhängiger Widerstand) führt dabei an der konstanten Spannung zu mehr Strom und damit mehr Leistung, daher können Endstufen an 2 Ohm mehr Leistung abgeben als an 4 Ohm und an 1 Ohm nochmals mehr. Dies lässt sich ausnutzen, indem man den Subwoofer so auswählt, dass die Endstufe die gewünschte Leistung abgibt.


Wieviel Leistung brauche ich?

Das hängt vom Subwoofer ab. Es gibt Empfehlungen der Hersteller und Sie finden Leistungsempfehlungen hier bei den Tests. Einen dicken, teuren subwoofer mit zuwenig Leistung oder einen kleinen Subwoofer mit zuviel Leistung anzusteuern, ist nicht sinnvoll.


Welche Subwoofer passen zu meiner Endstufe?

Jede Endstufe ist vom Hersteller für eine bestimmte minimale Impedanz (Ohmzahl) ausgelegt, die nicht unterschritten werden darf. Sehr laststabile Endstufen sind 1-Ohm-stabil, andere 2-Ohm-stabil oder 4-Ohm-stabil. Mehr Impedanz ist nie ein Problem, man darf also einen 4-Ohm Subwoofer an eine 2-Ohm-stabile Endstufe anschließen. Bei mehreren Subwoofern oder Schwingspulen zählt deren Gesamtimpedanz.

Fazit

Die frisch erstarkten QM-Endstufen von ESX zeigen, dass man Gutes durchaus noch besser machen kann. Jede Menge Sound und Leistung aus superkompakten Gehäusen können QM500.1 und QM500.4 mehr denn je.

Kategorie: Car Hifi Endstufe Mono

Produkt: ESX QM500.1

Preis: um 250 Euro

Ganze Bewertung anzeigen


2/2022
3.5 von 5 Sternen

Oberklasse
ESX QM500.1

Kategorie: Car Hifi Endstufe 4-Kanal

Produkt: ESX QM500.4

Preis: um 250 Euro

Ganze Bewertung anzeigen


2/2022
4.5 von 5 Sternen

Oberklasse
ESX QM500.4

Bewertung: ESX QM500.1
Klang 20% :
Tiefgang (5%) 5%

Druck (5%) 5%

Sauberkeit (5%) 5%

Dynamik (5%) 5%

Labor 55% :
Leistung (40%) 40%

Dämpfungsfaktor 5%

Rauschabstand 5%

Klirrfaktor 5%

Praxis 25% :
Ausstattung 15%

Verarbeitung Elektronik 5%

Verarbeitung Mechanik 5%

Ausstattung & technische Daten: ESX QM500.1
Laborbericht
Vertrieb Audio Design, Kronau
Hotline 07253 9465-0
Internet www.esxaudio.de
Technische Daten
Kanäle
Leistung 4 Ohm (x4) 287
Leistung 2 Ohm (x4) 445
Leistung 1 Ohm (x4)
Empfindlichkeit max. (in mV) 210
Empfindlichkeit min. (in V) 6.2
THD+N (<22 kHz) 5W 0.032
THD+N (<22 kHz) Halblast 0.194
Rauschabstand dB (A) 88
Dämpfungsfaktor 20 Hz 64
Dämpfungsfaktor 40 Hz 81
Dämpfungsfaktor 60 Hz 89
Dämpfungsfaktor 80 Hz 95
Dämpfungsfaktor 100 Hz 99
Dämpfungsfaktor 120 Hz 104
Ausstattung
Tiefpass 55 – 4,5k Hz
Hochpass Nein
Bandpass 10 – 4,5k Hz
Bassanhebung 0 – 18 dB/45 Hz
Subsonicfilter 10 – 40 Hz/12 dB
Phaseshift 0 – 180°
High-Level-Eingänge Nein
Einschaltautom. (Autosense) •, DC oder Signal
Cinchausgänge Ja
Abmessungen L x B x H (in mm) 210/176/51
Sonstiges Fernbedienung, EPS
Preis/Leistung sehr gut
Klasse Oberklasse
Car&Hifi „Super Leistung und Vollausstattung.“
Bewertung: ESX QM500.4
Klang 40% :
Bassfundament 8%

Neutralität 8%

Transparenz 8%

Räumlichkeit 8%

Dynamik 8%

Labor 35% :
Leistung 20%

Dämpfungsfaktor 5%

Rauschabstand 5%

Klirrfaktor 5%

Praxis 25% :
Ausstattung 15%

Ver. Elektronik 5%

Ver. Mechanik 5%

Ausstattung & technische Daten: ESX QM500.4
Vertrieb Audio Design, Kronau
Hotline 07253 9465-0
Internet www.esxaudio.de
Technische Daten
Kanäle
Leistung 4 Ohm 93
Leistung 2 Ohm 151
Leistung 1 Ohm
Brückenleistung 4 Ohm 302
Brückenleistung 2 Ohm
Empfindlichkeit max. mV 200
Empfindlichkeit min. V
THD+N (<22 kHz) 5 W 0,074
THD+N (<22 kHz) Halblast 0,065
Rauschabstand dB(A) 92
Dämpfungsfaktor 20 Hz 99
Dämpfungsfaktor 80 Hz 97
Dämpfungsfaktor 400 Hz 95
Dämpfungsfaktor 1 kHz 89
Dämpfungsfaktor 8 kHz 14
Dämpfungsfaktor 16 kHz
Ausstattung
Tiefpass 50 – 5k Hz (CH34)
Hochpass 10 – 500 Hz (CH34)/50 – 5k Hz (CH12)
Bandpass 10 – 5k
Bassanhebung Nein
Subsonicfilter via HP
Phasesshift Nein
High-Level-Eingänge Ja
Einschaltautomatik •, DC oder Signal
Cinchausgänge Ja
Start-Stopp-Fähigkeit • (7,5 V)
Abmessungen (L x B x H in mm) 190/112/35
Sonstiges Fernbedienung, EPS, Copy
Klasse Oberklasse
Preis/Leistung sehr gut
Car&Hifi „Super Leistung und Vollausstattung.“
