Sound Quality DSP

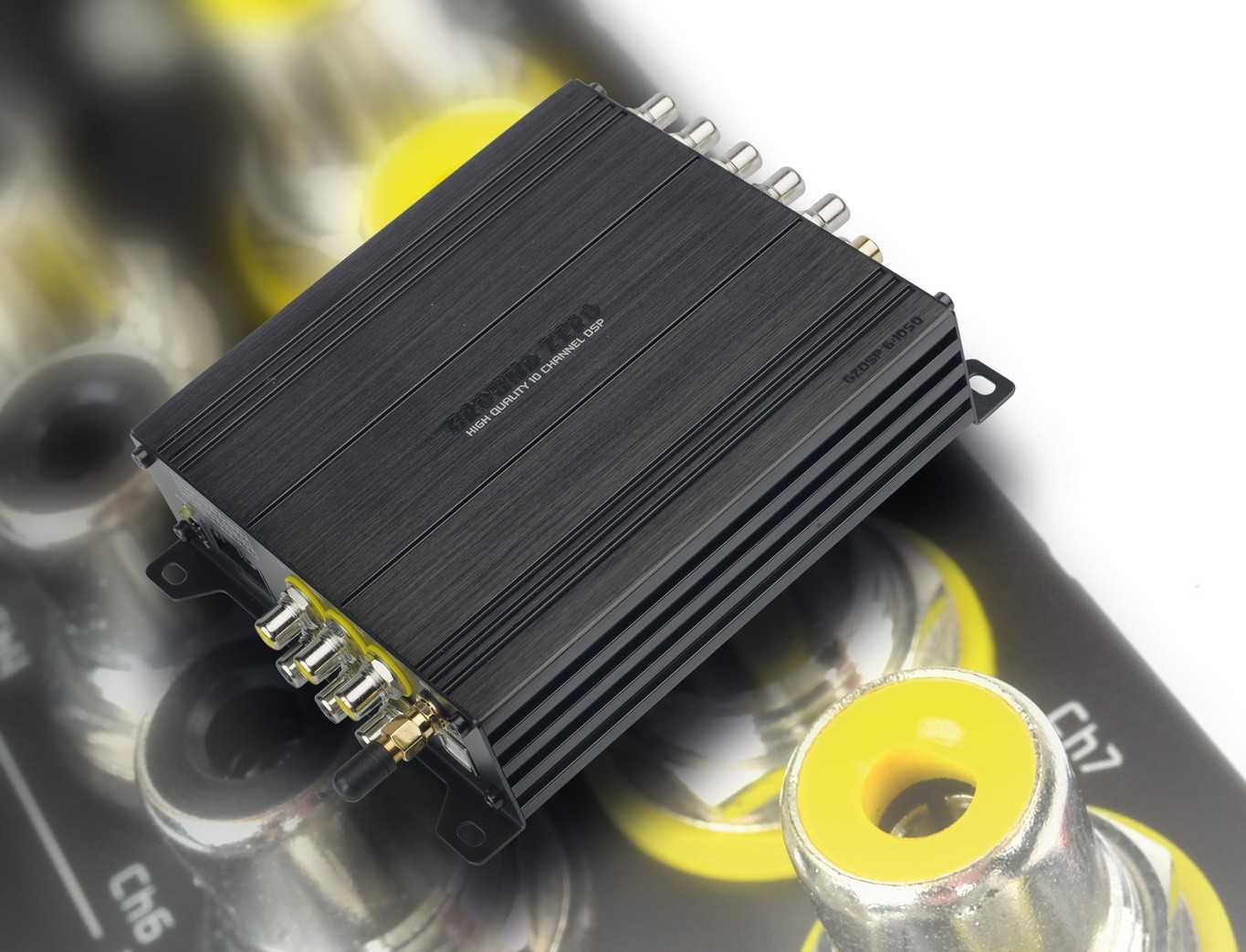

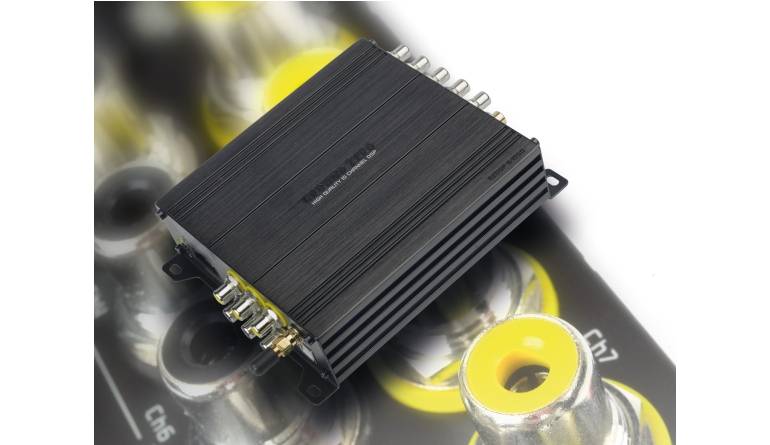

Ground Zero kommt mit einem brandneuen Signalprozessor, dem GZDSP 6-10SQ, der kompromisslos auf Klangqualität gezüchtet ist. Wir machen den Test.

Ground Zero hatte in Sachen DSP zuletzt 2020 von sich reden gemacht, als die Egmatinger den GZDSP 4-8XII vorgestellt haben. Dieser ließ zuallererst mit seinem einsteigerfreundlichen Preis von nur 250 Euro aufhorchen. Jetzt kommt mit dem GZDSP 6-10SQ* ein deutlich ambitionierteres Gerät auf den Markt, dass nicht nur SQ im Namen trägt, sondern sich auch mit seinen Features einer klangorientierten Kundschaft andienen möchte. Das Gerät hat erst einmal 6 analoge Eingänge und 10 Ausgänge, wodurch sich der DSP für eine Vielzahl an Fahrzeugen bzw.

Fahrzeugausstattungen empfiehlt. Die 6 Eingänge liegen als Low-Level in Form von RCA Buchsen vor, wie die 10 Ausgänge sehr solide mit Überwurfmuttern an die Gehäusefronten geschraubt. Die High-Level Eingänge sind Teil eines Kabelbaums, der auch die Spannungsversorgung enthält. Für Diagnose-Headunits gibt es eine Schutzschaltung, die Lautsprecher vorgaukelt, und sich nach kurzer Zeit abschaltet, damit nicht unnötig Strom fließt, weil die Headunit permanent die Dummy-Widerstände heißpumpt. Und eine Einschaltautomatik per DC Offset seitens des Originalradios gibt es ebenfalls. Weiterhin ist gegen Brummstörungen ein Ground-lift Jumper vorhanden, der wahlweise mit Masse, ohne Masse oder 200 Ohm gegen Masse einstellt. Und schließlich gibt es eine Netzwerkbuchse für die optionale Fernbedienung, die ein kleines Display aufweist, und die Basics wie Pegel (Master und Sub), Quellenwahl und die Wahl der 10 Presets beherrscht. Zusätzlich zu den Analogeingängen spendiert Ground Zero drei digitale Eingänge, nämlich je einen optischen und coaxialen S/PDIF Eingang für digitales Stereo und Bluetooth Audiostreaming, und zwar in bester BT 5.0 Qualität. Die Bluetoothverbindung dient darüber hinaus zur Programmierung des DSPs, wahlweise mit iPhone oder einem Android Telefon. Eine Desktop Software gibt es auch für eine kabelgebundene USB Verbindung, hier gehört die Ground Zero Software zu den Lösungen, die alles Wichtige auf einen Blick in einem Hauptfenster servieren.

Innenaufbau

Kommen wir zum Innenleben des DSP 6-10SQ, hier verbaut Ground Zero eine Menge toller Komponenten. Zunächst natürlich im DSP, der auf einer Tochterplatine „in der 1. Etage“ untergebracht ist.

Wir haben den 32 Bit ARM Prozessor, der sich als Microcontroller um die Zusammenarbeit der DSP Komponenten kümmert. Als DSP Chip kommt der ADAU1452 von Analog Devices zum Einsatz, der immer noch das Mittel der Wahl für hochwertige Prozessorlösungen ist. Bei den Wandlern lässt Ground Zero sich nicht lumpen, ausschließlich feinste 32 Bit Wandler sind gut genug für den GZDSP. Die DACs entstammen der sehr guten 445 Serie des japanischen Herstellers AKM, ein AK4458 mit 8 Kanälen und hervorragenden Specs wie -107 dB THD+N und entsprechend noch weniger Rauschen. Weil der eine Chip nicht reicht, kommen noch zwei Kanäle mit dem AK4452, dann haben wir die 10 genau zusammen. Auf der Eingangsseite hätte es durchaus den passenden 6-Kanal ADC zur Analog-Digitalwandlung gegeben, hier finden wir jedoch 2 x 4 Kanäle – naja, tut´s natürlich auch. Weiter punktet der GZDSP 6-10SQ mit jeder Menge sehr hochwertiger Operationsverstärker, hier müssen es die guten Originale von Texas Instruments sein, nämlich die OPA1678, die sich wie die Wandler durch besonders rauscharmes Arbeiten auszeichnen. So ist Ground Zero auch besonders stolz auf die Totenstille, die in der HiFi Anlage herrscht, wenn der GZDSP 6-10SQ (in Zusammenarbeit mit erstklassigen Endstufen) ohne Signal drin hängt. Einen weiteren Grund gibt es für die Verwendung des OPA1678, der ebenfalls zu sehr guten Messwerten beiträgt. Der OpAmp lässt sich differentiell ansteuern, wozu natürlich auch so ein AK4458 in der Lage ist. Hier nutzt die Schaltung die symmetrische Signalübertragung, bei der sich (im Gegensatz zur asymmetrischen) eventuelle Störungen oder Einstreuungen gegenseitig aufheben. Neben der exquisiten Bauteileauswahl profitiert der GZDSP weiterhin von einem besonders gelungenen Layout, das einige Entwicklungszeit aufgefressen hat, hier braucht es „einfach“ ein gutes Händchen und die Schaltung läuft perfekt.

Fazit
