Kategorie: Lautsprecherchassis Breitbänder

Einzeltest: Monacor SPX-20TB


Monacor SPX-20TB

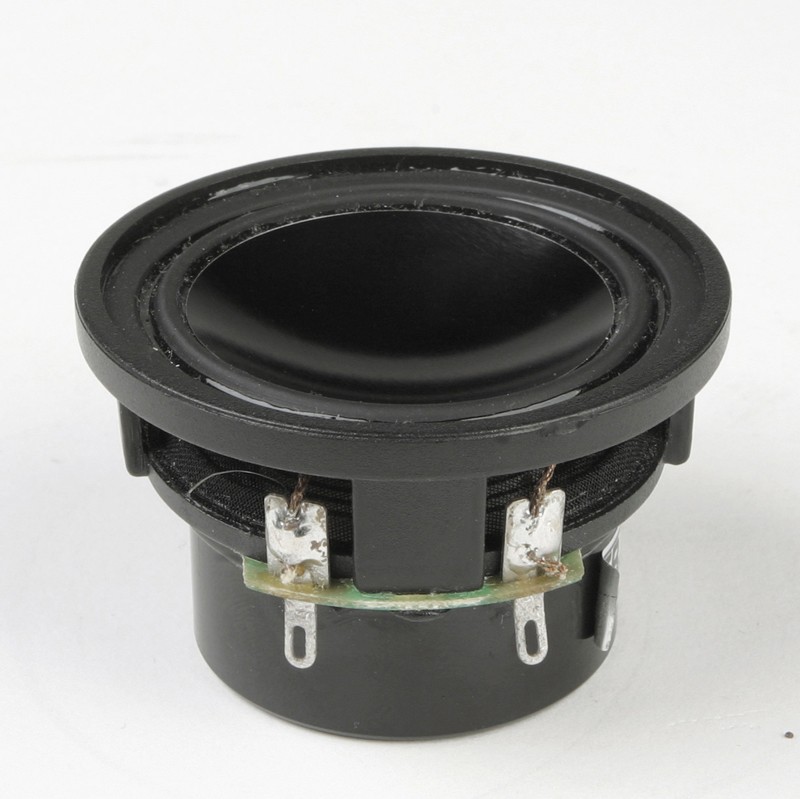

Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 1
5215

Ein echtes Kleinod im Wortsinn erhielten wir von Monacor International zum Test. Der nur auf den ersten Blick unscheinbare Breitbänder SPX-20TB entstammt der neuen TB-Serie der Bremer und bietet erstaunliche Qualitäten. Die fangen bei der Mechanik an: Eine eloxierte Sandwich-Inversmembran aus verschiedenen Metallen kümmert sich um die Schallerzeugung. Diese wird für optimale Steifigkeit und ideale Kraftübertragung der mit 25 mm Durchmesser ungewöhnlich großen Schwingspule von hinten mit einem kleinen Papierkonus gestützt. Auch der lineare Hub von 2 Millimetern überrascht, zudem glänzt das Chassis mit einer progressiven Aufhängung, welche diese Hübe ermöglicht, bei großen Auslenkungen aber zunehmend härter wird und das Chassis vor Beschädigung schützt. Entlüftungsöffnungen an allen erdenklichen Stellen sorgen zudem für geringste mechanische Verluste.

Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 2Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 3Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 4Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 5Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 6Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 7Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 8Lautsprecherchassis Breitbänder Monacor SPX-20TB im Test, Bild 9
Dank der problemlosen Verfügbarkeit für Lochsägen ist auch der schraubenlose Einbau kein Problem. Tipp: das Loch nach hinten aufweiten, damit der SPX-20TB frei „atmen“ kann. Der Messparcours offenbart einen ungewöhnlich hohen Wirkungsgrad, eine erstaunliche Klirrarmut und das trotz Hartmembran exzellent saubere und schnelle Ausschwingen. Einsetzbar ist das Chassis ab 200 Hz in verschwindend kleinen Volumina, was auch quasi unsichtbare Line Arrays mit exzellentem Klang in greifbare Nähe rückt. Ergänzt um einen oder mehrere Tieftöner ist ab 500 Hz ein Pegel von beachtlichen 87 dB nutzbar – ab dieser Frequenz liegen auch K2 und K3 hervorragend niedrig für die Chassisgröße. Die Frequenzganglinearität ist sehr gut und bedarf nur kleiner Korrekturen – dank linearer Impedanz kein Problem.


Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop

Fazit

Der SPX-20TB von Monacor ist ein hervorragender kleiner Mittelhochtöner, der äußerst vielseitig einsetzbar ist und mit exzellenten Messwerten der idealen Punktschallquelle sehr nahe kommt. Dank des sehr niedrigen Preises ist auch der vielfache Einsatz kein Problem.

Kategorie: Lautsprecherchassis Breitbänder

Produkt: Monacor SPX-20TB

Preis: um 20 Euro

1/2012
Werbung*
Aktuelle Angebote von Monacor bei:
Weitere Informationen Monacor
Weitere Informationen Monacor
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop

Ausstattung & technische Daten
Technische Daten
Hersteller: Monacor
Bezugsquelle: Monacor International, Bremen
Internet
Unverb. Stückpreis 20
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): 7.9
Z 10 kHz (in Ohm): 11.3
Fs (in Hz): 170.91
Re (in Ohm): 7.13
Rms (in Kg/s): 0.37
Qms: 3.05
Qes: 0.38
Qts: 0.34
Cms (in mm/N): 0.83
Mms (in g): 1.05
BxL (in Tm). 4.6
Vas (in l): 0.2
Le (in mH): 0.09
Sd (in cm²): 13
Ausstattung
Korb Kunststoff
Membran Alu-Magnesium-Sandwich
Dustcap entfällt, da Vollkonus
Sicke Gummi
Schwingspulenträger Kapton
Schwingspule (in mm) 25
Xmax absolut (in mm)
Magnetsystem Neodym
Polkernbohrung (in mm) keine
Sonstiges Nein
