Einzeltest: Redcatt 140FCDX4 mit ABS Horn


Einzelchassistest: Redcatt 140FCDX4 mit ABS Horn

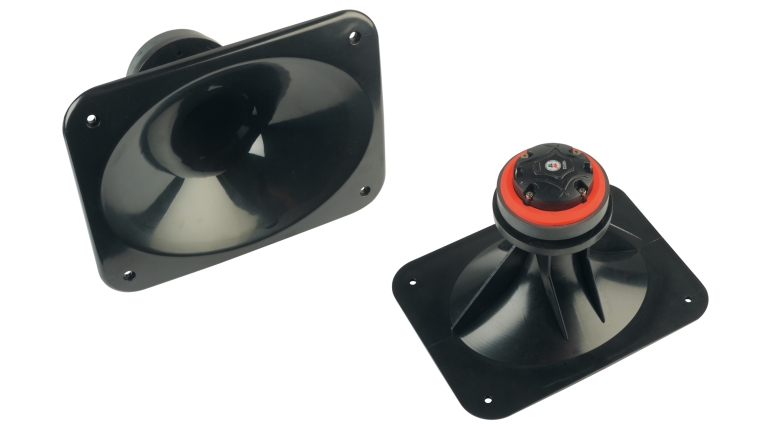

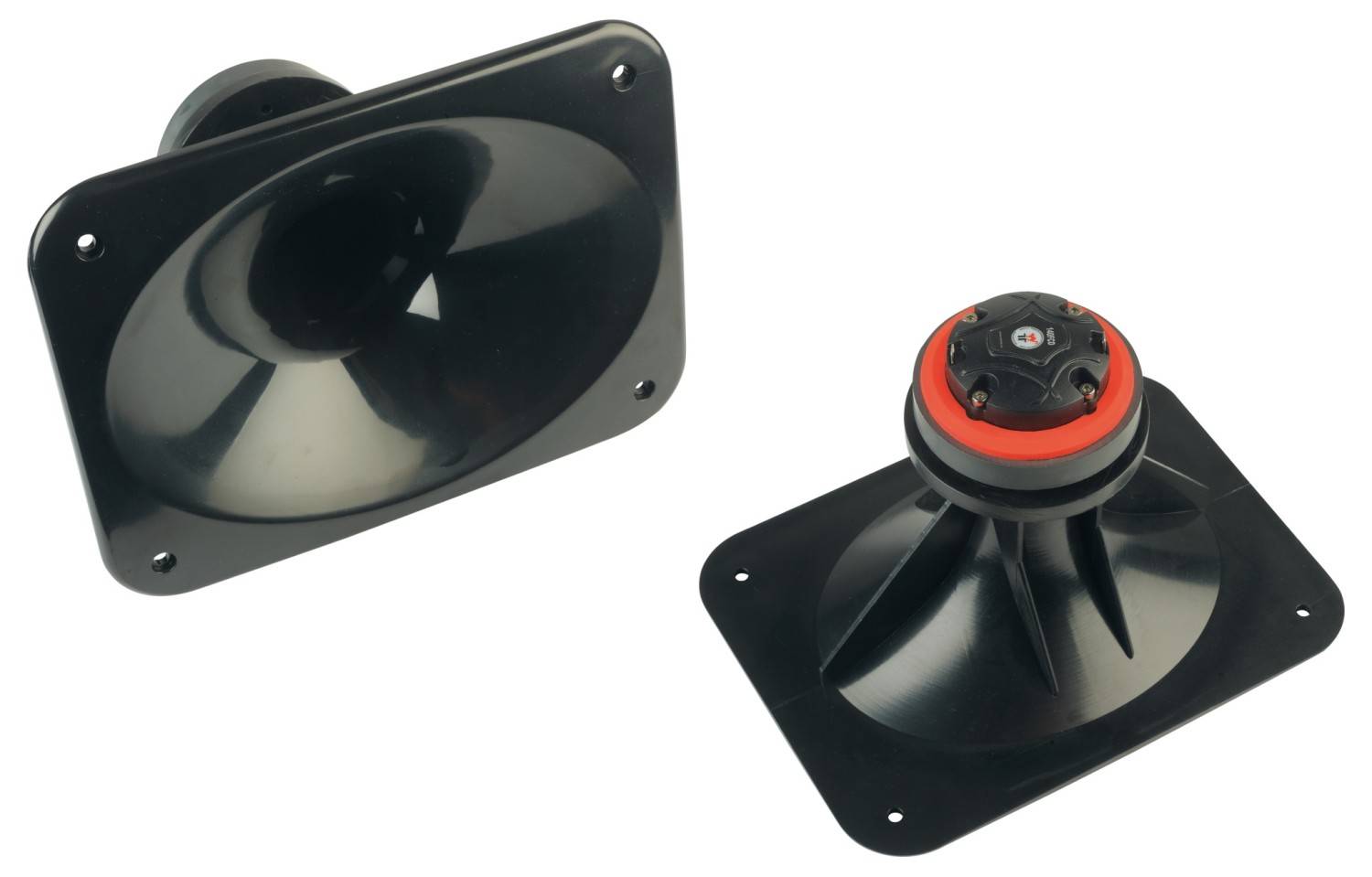

Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 1
23220

Den vor einem Jahr getesteten Hochtontreiber von Redcatt haben wir für die „Redcatt Redemption“ mit einem größeren Horn kombiniert.

Der recht kompakte Treiber Redcatt 140FCDX4 liefert saubere Messwerte. Am ABS-Horn verläuft der Frequenzgang recht glatt, allerdings mit einer merklichen Stufe, die man mit einer leichten Bedämpfung der Druckkammer linarisieren kann. Wählt man eine Trennfrequenz von etwas über 2 Kilohertz, dann lässt sich der Frequenzgang alleine mit dem Hochpassfilter ausgleichen – die obere Grenzfrequenz von knapp 20 Kilohertz sollte für die meisten Anwendungen genügen. Die Klirrdiagramme zeigen die fast völlige Abwesenheit von K3, die Werte für K2 liegen typischerweise höher, aber immer absolut im grünen Bereich. Sensationell sauber sieht auch das Wasserfalldiagramm aus, das auch nicht die geringste Störung aufweist.

Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 2Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 3Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 4Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 5Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 6Lautsprecherchassis Hochtöner Redcatt 140FCDX4 mit ABS Horn im Test, Bild 7
Die Impedanzmessung zweigt ein klar definiertes Maximum und im empfohlenen Einsatzbereich durchgehend Werte über 8 Ohm.

Insgesamt zeigt sich der 140FCDX4 als ausgereifter Hochton-Horntreiber, der durch den Verzicht auf eine tiefe Trennfrequenz in seinem Einsatzbereich absolut souveräne Leistungen zeigt.

Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Sehr bezahlbare und leistungsfähige Horn-Treiber-Kombination.

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Redcatt 140FCDX4 mit ABS Horn

Stückpreis: um 65 Euro

5/2024

Sehr bezahlbare und leistungsfähige Horn-Treiber-Kombination.

Redcatt 140FCDX4 mit ABS Horn

5/2024

Redcatt 140FCDX4 mit ABS Horn
PREIS-TIPP
Ausstattung & technische Daten
Technische Daten
Hersteller: Redcatt
Bezugsquelle: Blue Planet Acoustic, Oberursel
Internet: www.redcatt.de
Unverb. Stückpreis ca. 65 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 940
Re (in Ohm): 5.41
Rms (in Kg/s): Nein
Qms: 3,98
Qes: 0,78
Qts: 0,65
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,07
Sd (in cm²): Nein
Ausstattung
Korb / Frontplatte: Nein
Membran Polyamid
Dustcap: Nein
Sicke: Nein
Schwingspulenträger: Kapton
Schwingspule: 36 mm
Xmax absolut: Nein
Magnetsystem: Ferrit
Polkernbohrung: Nein
Sonstiges Nein
Durchmesser: (in mm) 280 x 210 mm
Einbaudurchmesser: 206 x 166 mm
Einbautiefe in mm 135
