IMG-Stageline SP-310CX

Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 1
12125

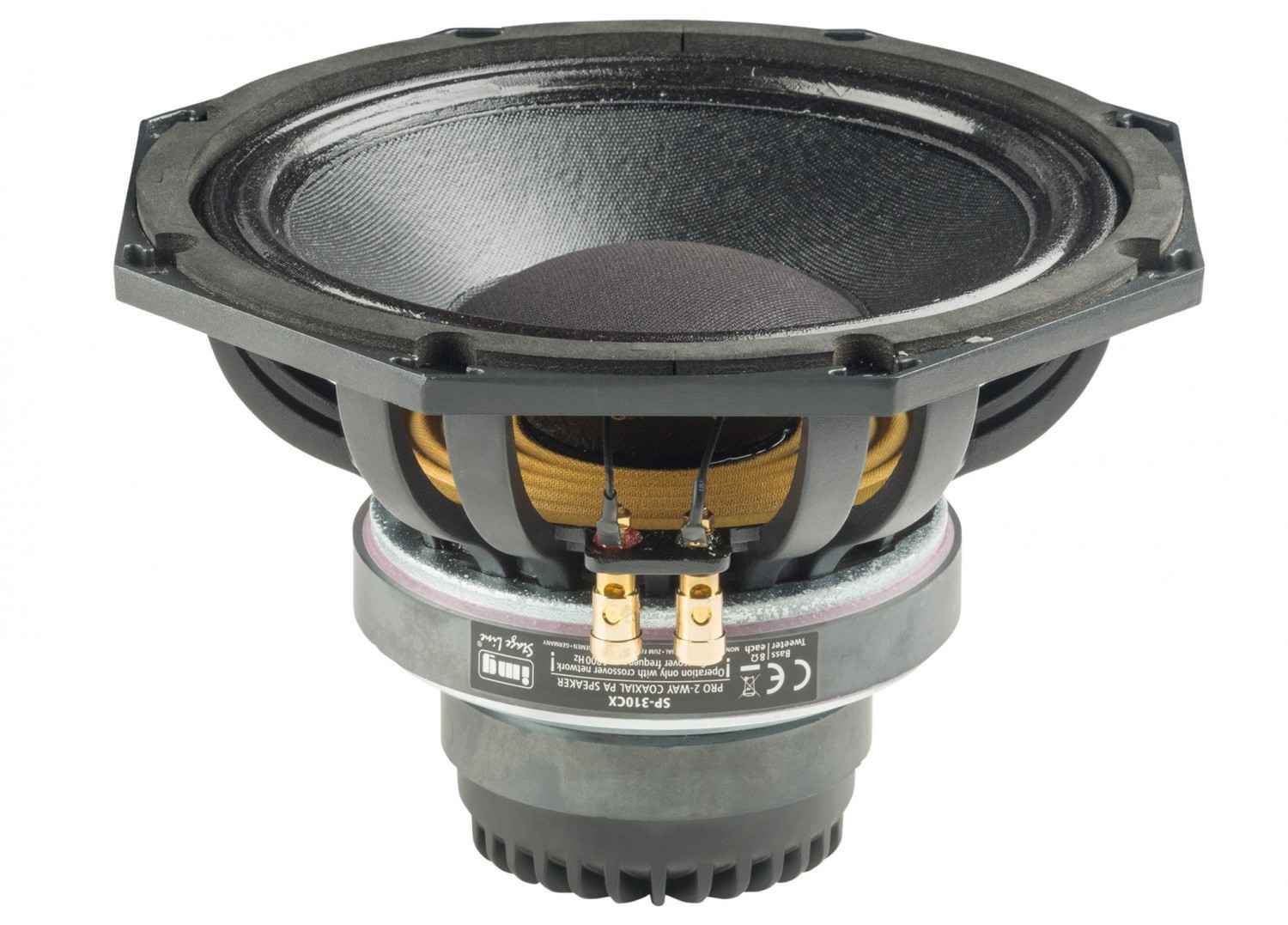

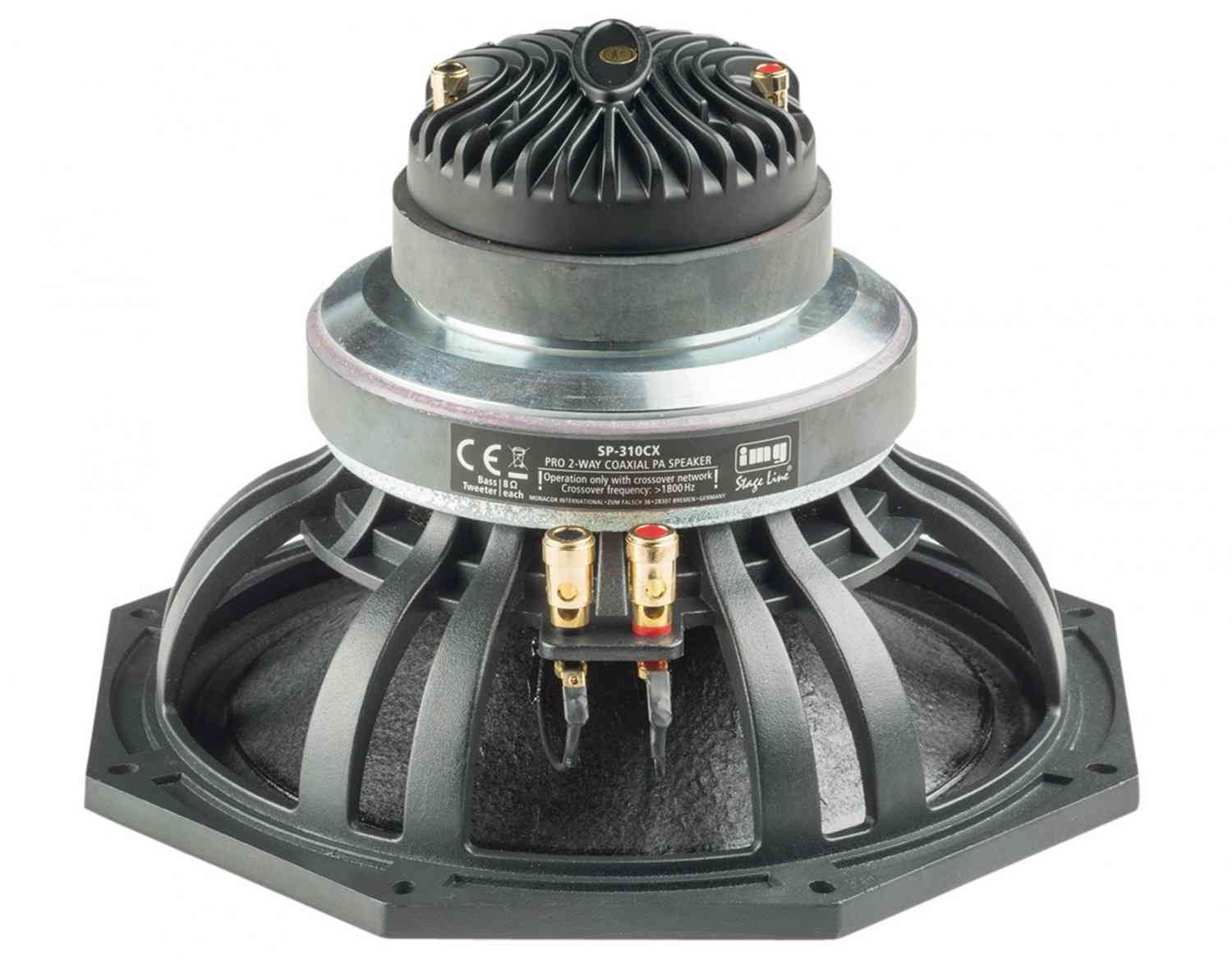

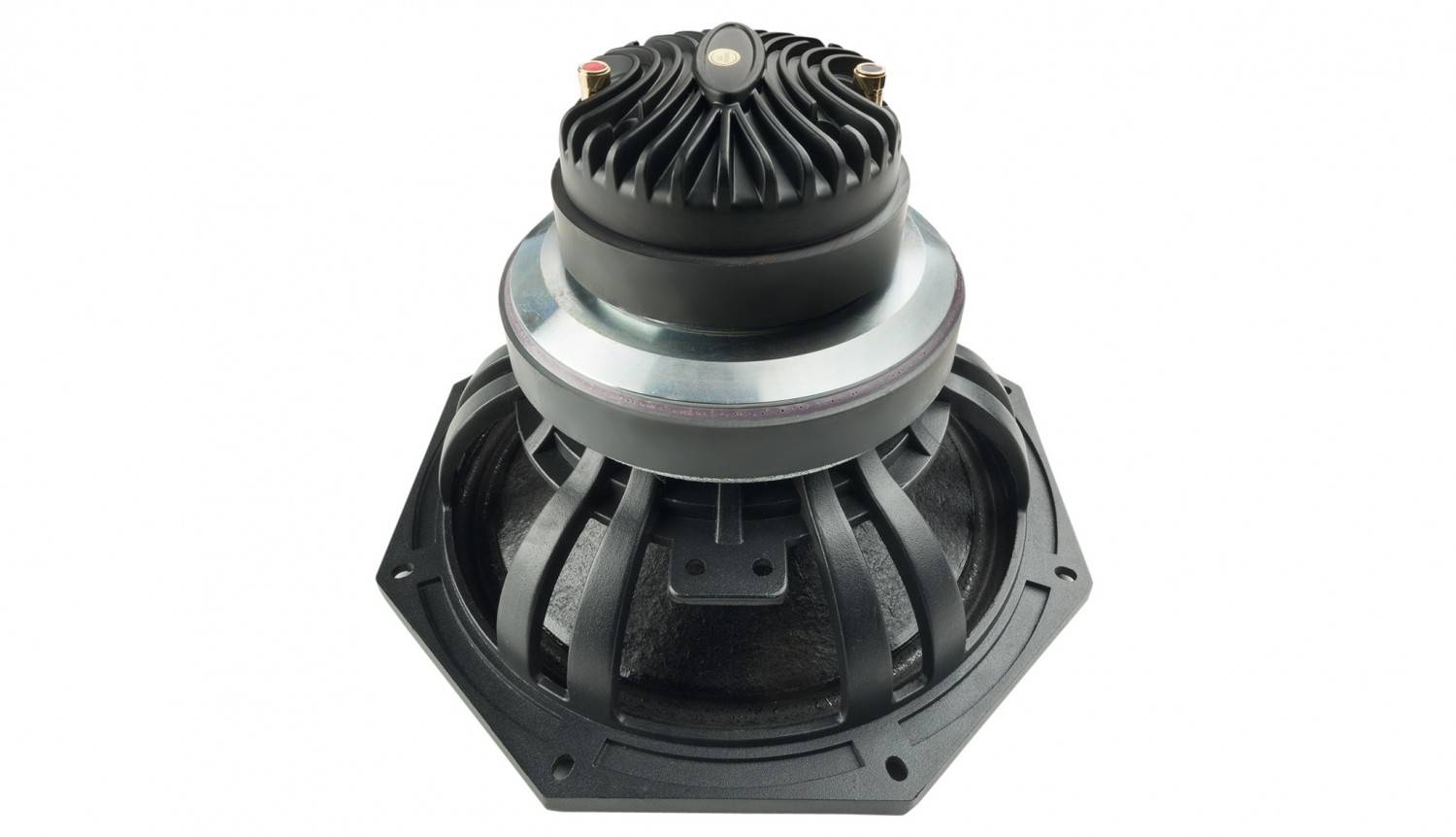

Gleich zwei kompakte Koaxialtreiber schickt uns Monacor unter dem Markennamen IMG Stageline – ein klarer Hinweis auf die PA-Gene der Treiber. Man mag sich jetzt Gedanken machen, bei welchen Lieferanten die Chassis dieses Mal gefertigt werden – nicht von der Hand zu weisen ist die offensichtlich hohe Qualität der Treiber. Der SP-310CX ist nominell der kleinere der beiden Treiber – ein 10-Zoll-Tiefmitteltöner, in dessen Schwingspule ein kurzes Horn gesetzt wurde – der Druckkammertreiber ist entsprechend hinter dem Magnetsystem des Konuschassis montiert. Hauptaugenmerk bei der Konstruktion dürfte wie meistens bei Koaxen dieser Klasse der Einsatz als Treiber in einem Bühnenmonitor sein. Der Rahmen des Chassis besteht aus solidem Druckguss und ist achteckig ausgeformt – mehr Stabilität kann man sich nicht vorstellen. Selbstverständlich wurde jede nur erdenkliche Belüftungsmaßnahme ergriffen, um die Schwingspule ausreichend zu kühlen.

Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 2Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 3Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 4Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 5Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 6Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 7Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 8Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 9Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 10Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 11Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 12Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 13Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 14Lautsprecherchassis Tieftöner IMG Stageline SP-310CX, IMG Stageline SP-310CX im Test , Bild 15

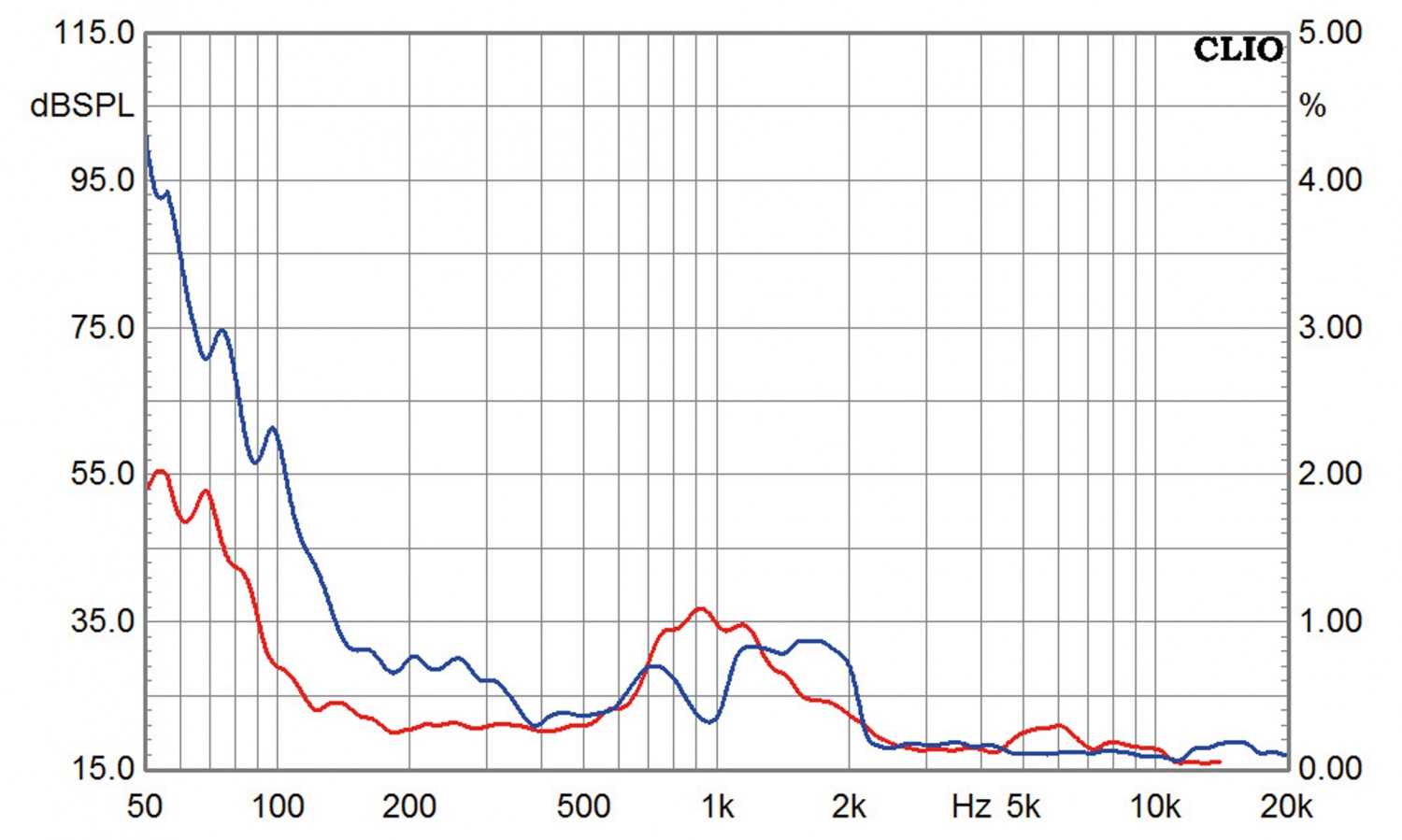

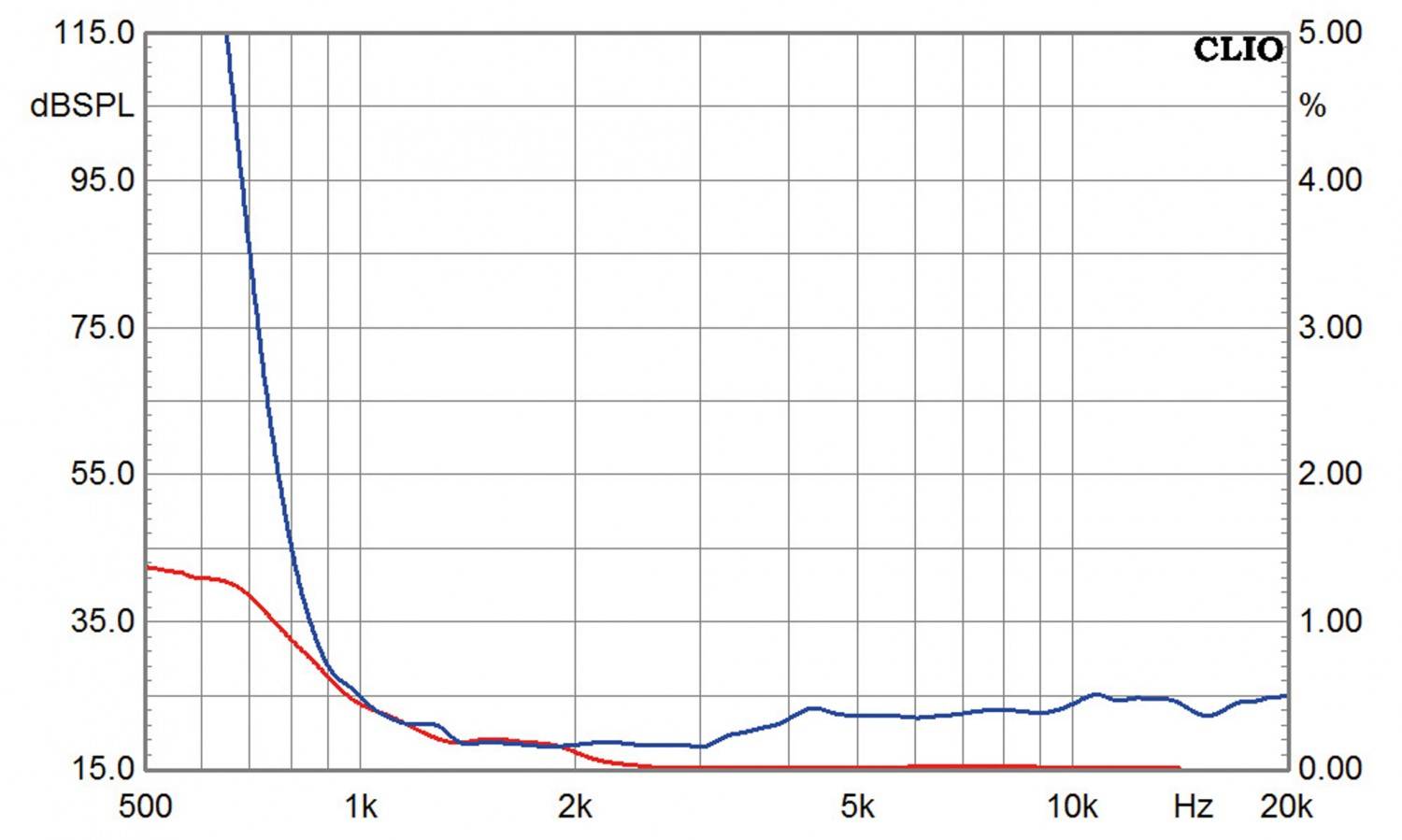

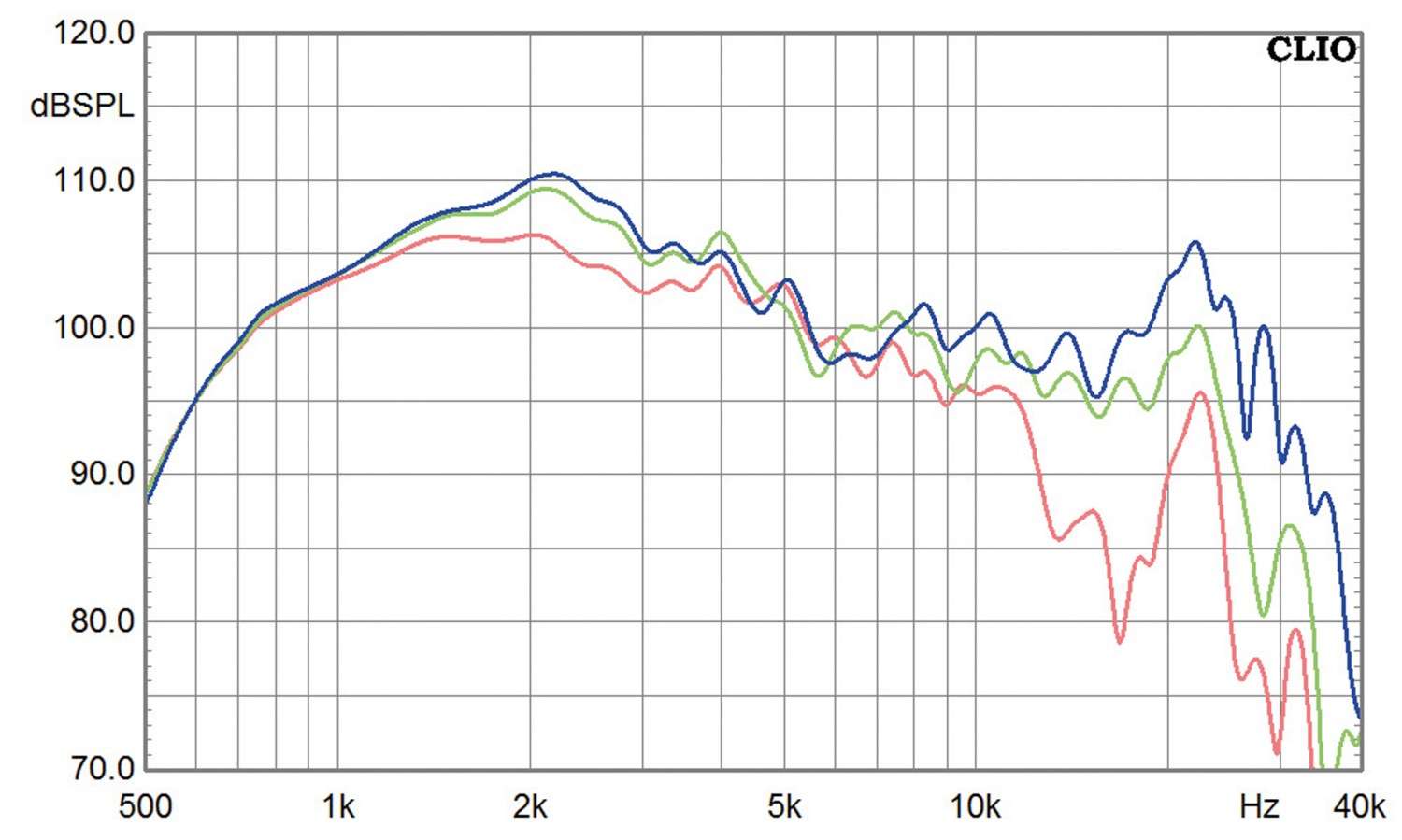

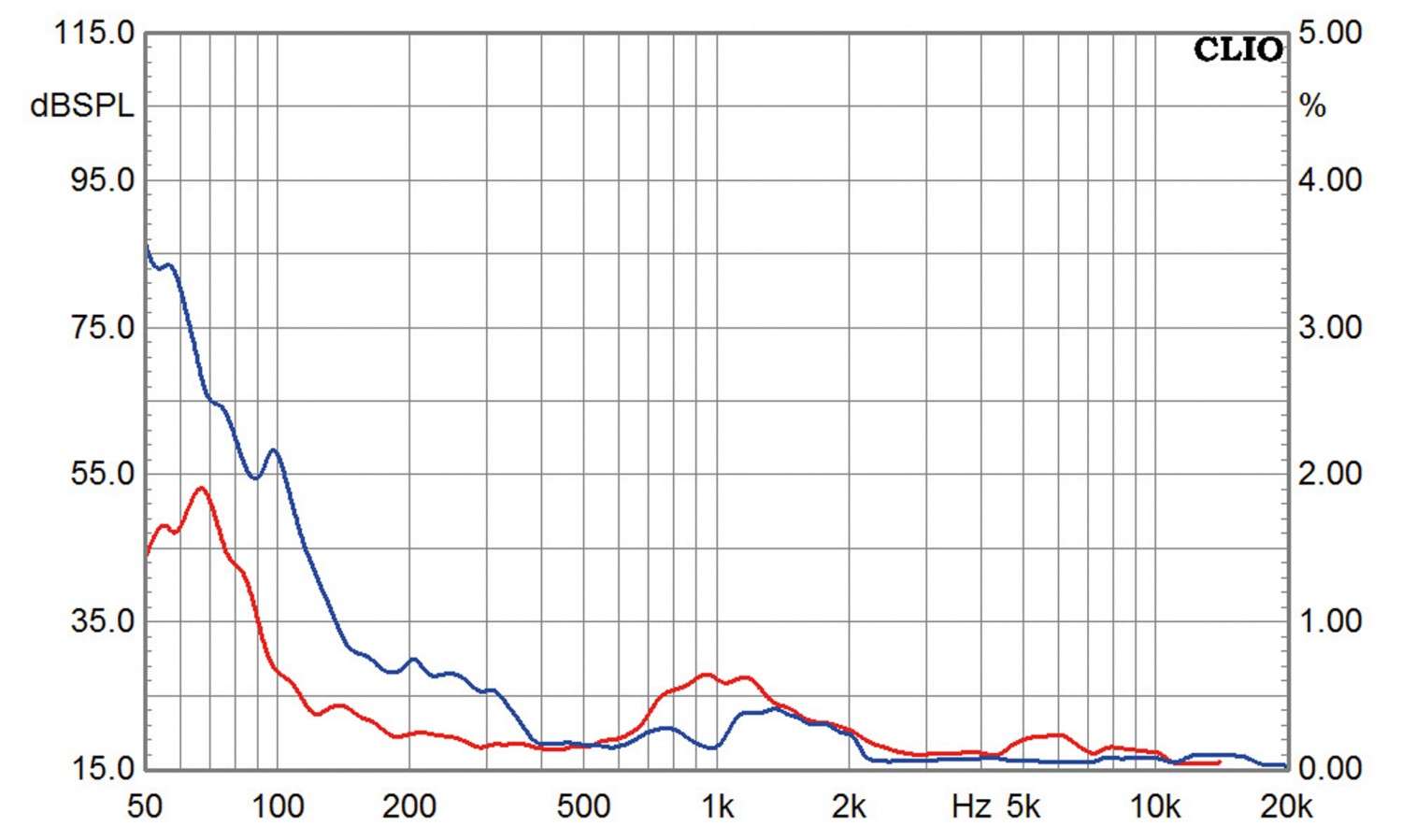

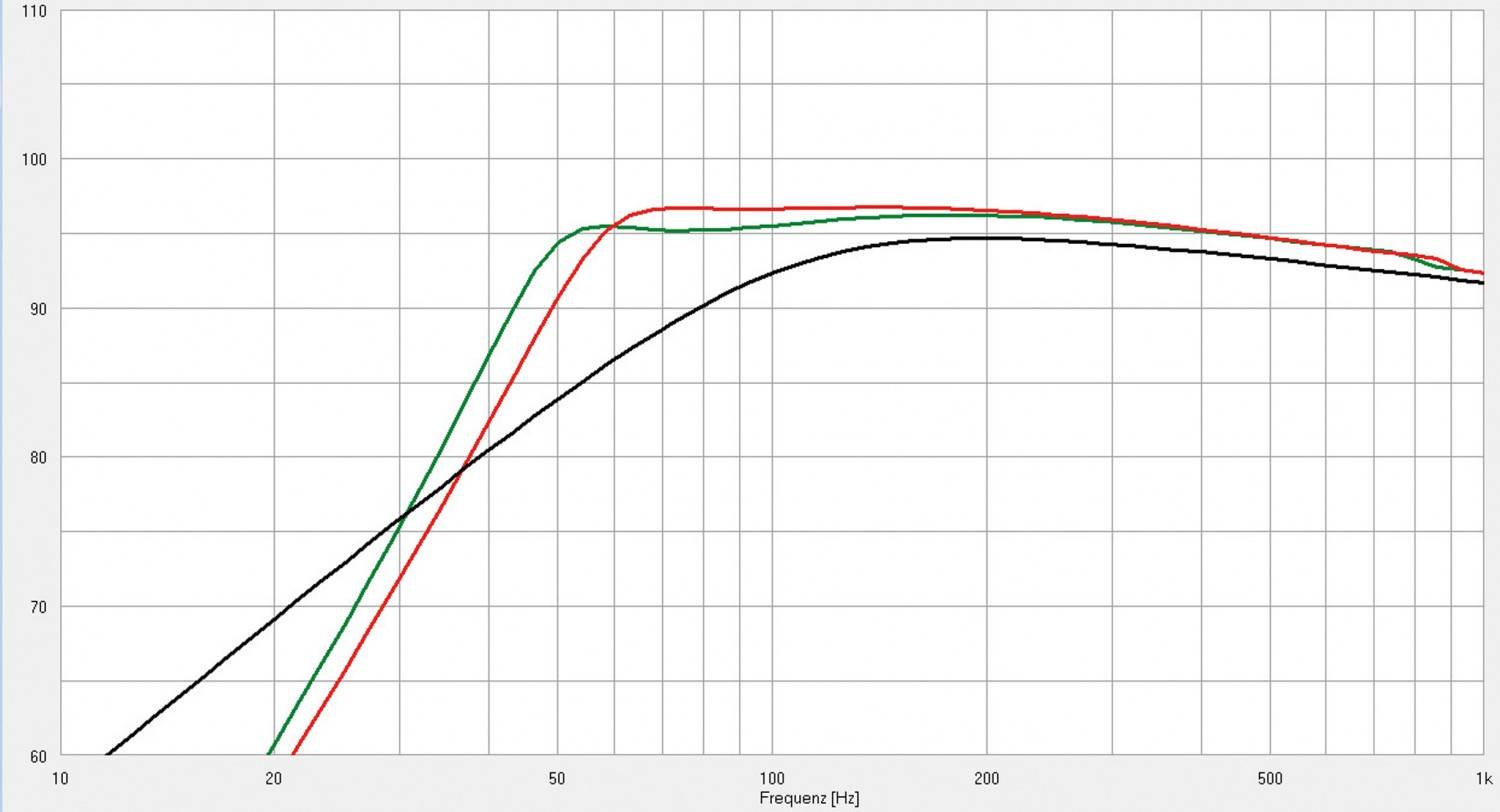

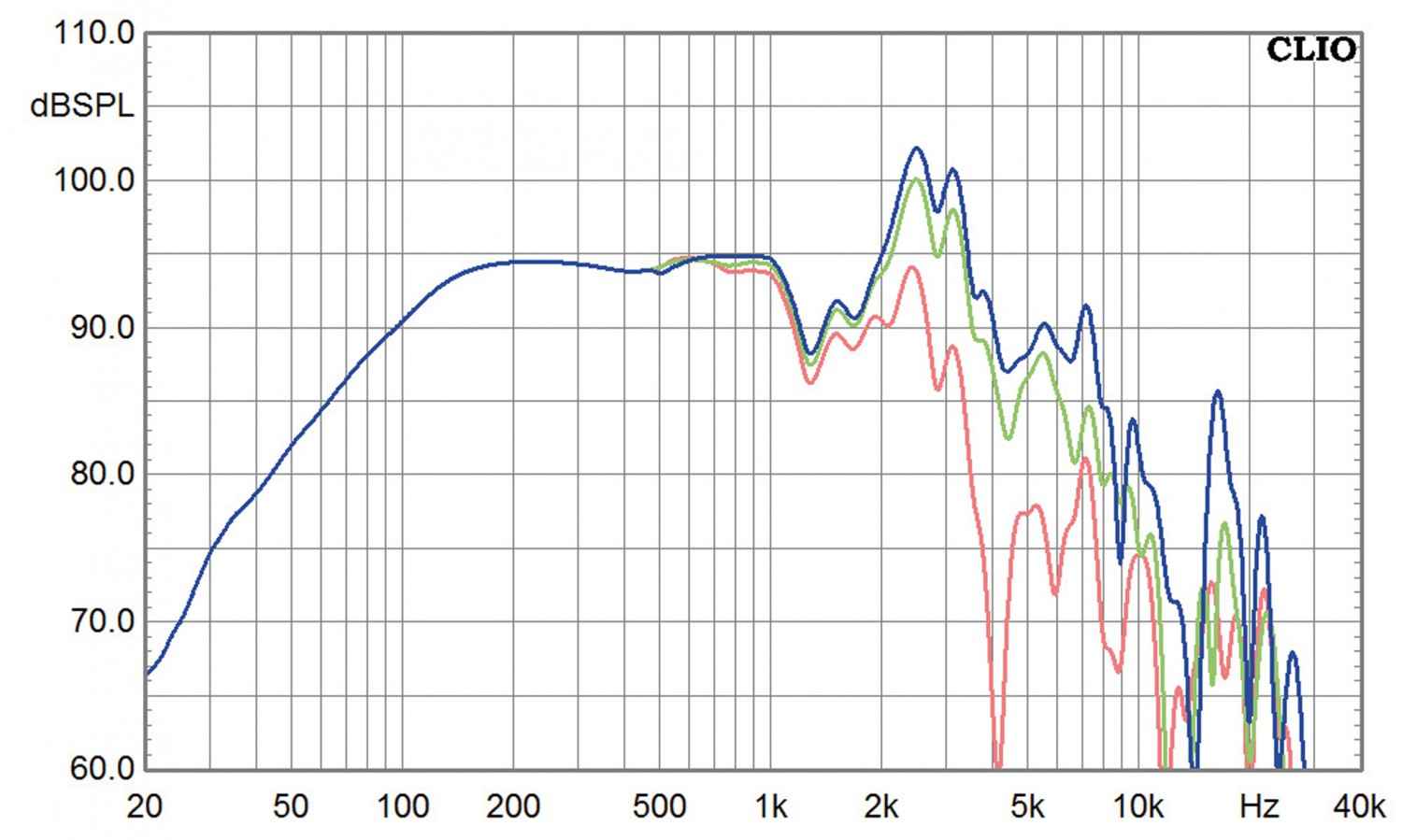

Die Membran des Zehnzöllers ist klassisch aus Papier und hat eine geprägte und getränkte Gewebesicke. Die 64-mm-Schwingspule des Tieftöners ist auf einen Träger aus Polyamid gewickelt, ebenso wie das 44-Millimeter- Exemplar des Druckkammertreibers. Das Metallhorn strahlt durch eine schalldurchlässige Dustcap, die im PA-Alltag natürlich auch vor Verschmutzung schützt. Interessant für uns wird das Chassis durch seine absolut HiFi-tauglichen Parameter, die einen Bassreflexeinsatz in Gehäusen ab 35 Litern möglich machen – bei knapp 40 Litern sind sogar um die 40 Hertz drin. Um die 94 dB Durchschnittspegel sind ein echtes Wort bei einem solchen Chassis. Eine Herausforderung stellt wie immer bei so extremen Koaxen die sinnvolle Trennung der Chassis dar – allerdings bei Weitem nicht so schlimm wie sonst: Der Tieftöner kämpft mit zwar mit leichten Resonanzproblemen, dafür zeigt der Hochtöner mit seinem Horn geradezu wundersame Linearität – so etwas haben wir bei einem Koax dieser Leistungsklasse überhaupt noch nicht gesehen! Und das Ganze bei einem Pegel, der sich ohne Weiteres linear auf 100 dB glattziehen lässt. Einzige Grenze bei wirklichen Hochleistungsapplikationen ist der Klirr – die sinnvolle Trennfrequenz liegt bei 1,5 Kilohertz – auch, weil hier der Tieftöner anfängt, etwas mehr Klirr zu zeigen. Das Resultat bei einer sauberen Entwicklung ist eine bei der gebotenen Leistung noch erstaunlich kompakte Box, die durchaus auch audiophilen Ansprüchen genügen kann – ein entsprechender Studiomonitor ist gerade bei uns in Vorbereitung.

51
Anzeige
Überlassen Sie den Lautsprecher-Selbstbau nicht dem Zufall: Wir bieten hochwertige Chassis, Bausätze und Zubehör und beraten sie gerne ausführlich.

>> Mehr erfahren bei

Fazit

Für HiFi und Monitoring idealer Koax zu einem mehr als fairen Preis.

Preis: um 225 Euro

Lautsprecherchassis Tieftöner

IMG Stageline SP-310CX


-

Preis: um 225 Euro

Lautsprecherchassis Hochtöner

IMG Stageline SP-310CX


11/2016 - Holger Barske

Ausstattung & technische Daten: IMG Stageline SP-310CX
Technische Daten
Hersteller: IMG Stageline
Bezugsquelle: Monacor, Bremen
Unverb. Stückpreis 225

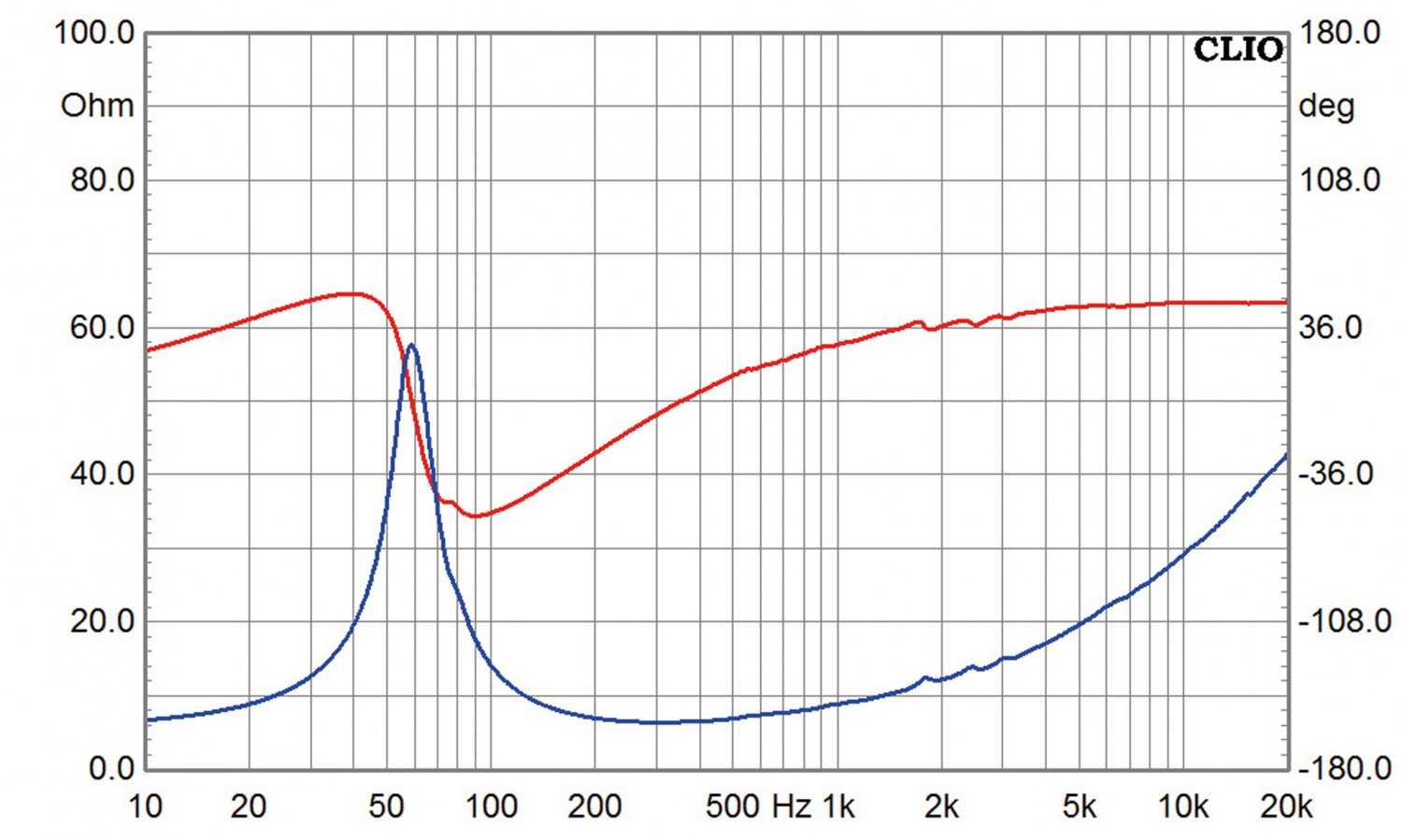

Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): 29,5
Z 10 kHz (in Ohm):
Fs (in Hz): 59
Re (in Ohm): 5.64
Rms (in Kg/s): 3.26
Qms: 1.7
Qes: 0.4
Qts: 0.36
Cms (in mm/N): 0.22
Mms (in g): 32.7
BxL (in Tm). 13
Vas (in l): 37.5
Le (in mH): 0.64
Sd (in cm²): 346
Ausstattung
Korb Aluminium-Druckguss
Membran Papier
Dustcap Nein
Sicke Gewebe
Schwingspulenträger Polyamid
Schwingspule (in mm) 64
Xmax absolut (in mm) 2.5
Magnetsystem Ferrit
Polkernbohrung (in mm) Nein
Sonstiges Koaxialchassis
Außendurchmesser 263
Einbaudurchmesser 232
Magnetdurchmesser
Einbautiefe 164
Korbranddicke 14,5
Ausstattung & technische Daten: IMG Stageline SP-310CX
Technische Daten
Hersteller: Monacor, Bremen
Bezugsquelle: IMG Stageline
Unverb. Stückpreis 225 Euro

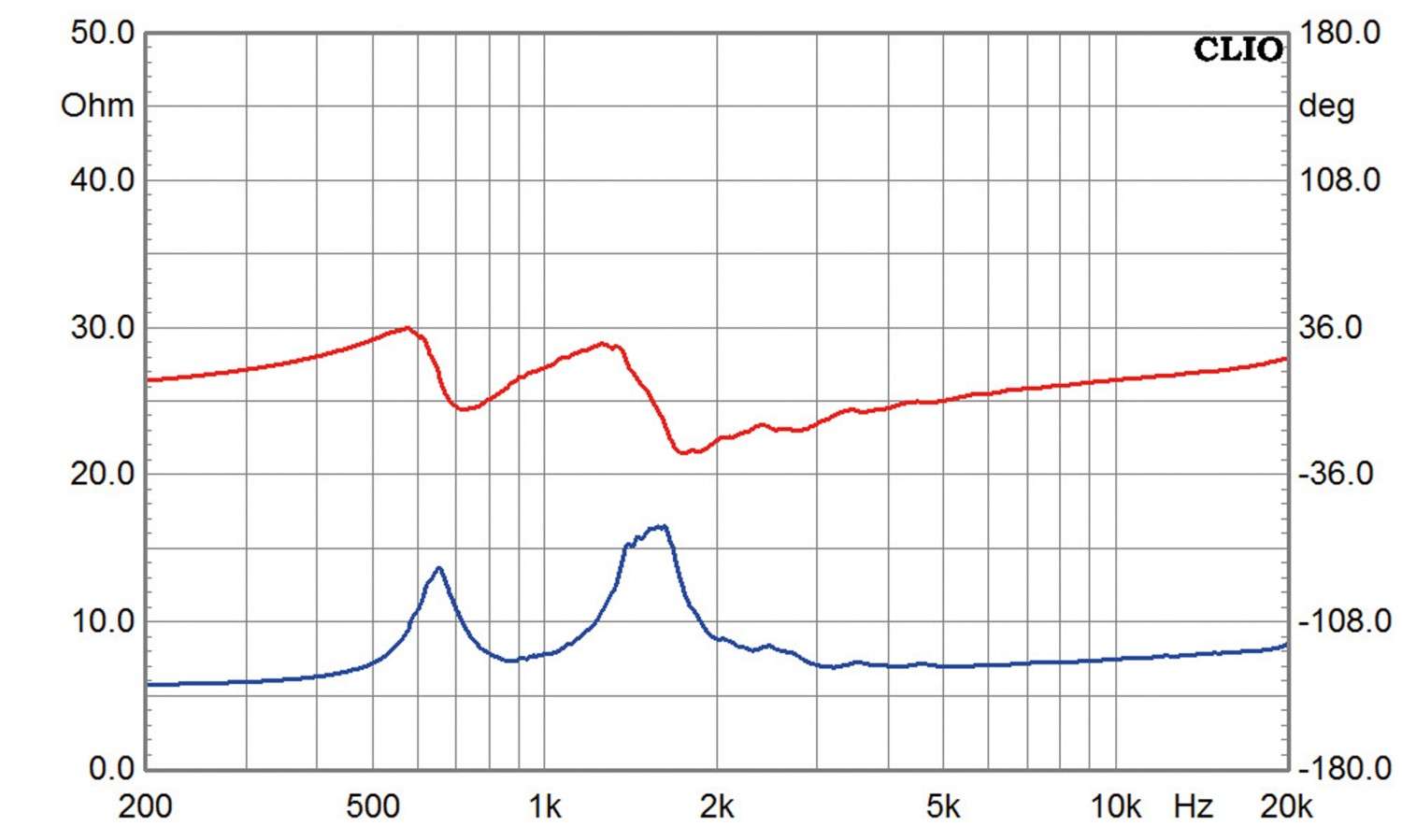

Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 1400
Re (in Ohm): 5.62
Rms (in Kg/s): Nein
Qms: 2,16
Qes: 0,99
Qts: 0,68
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,02
Sd (in cm²): Nein
Ausstattung
Korb Nein
Membran Polyester
Dustcap Nein
Sicke Nein
Schwingspulenträger Polyamid
Schwingspule 44 mm
Xmax absolut Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Koaxialer Horntreiber
