>> Mehr erfahren>> Alle anzeigenEinzeltest: Satfinder SF03-BT
Zielgenau ausgerichtet
Das TV-Angebot auf den Satelliten wächst ständig und bietet neben HD-TV jetzt sogar Ultra-HD-Ausstrahlungen. Um keine Signalqualität zu verschenken, ist eine exakte Ausrichtung der Sat-Antenne unverzichtbar. Immerhin befinden sich die Satellitenpositionen mehr als 36.000 km über der Erde. Nur mit der optimalen Ausrichtung der „Schüssel“ hat eine Satellitenanlage die Empfangsreserven, die auch bei Regen oder Schnee einwandfreien Empfang garantieren. Es lohnt sich also, seine Sat-Anlage mit einem professionellen Messgerät einzurichten.
Für störungsfreien TV-Empfang ist eine exakte Ausrichtung der Sat-Antenne unumgänglich. Die in vielen Digitalreceivern via Menü aufrufbaren Pegelanzeigen können nur grob zur Beurteilung der Signalstärke – und Qualität verwendet werden. So ist bei der Justage einer Sat-Antenne besonders die Beurteilung der Systemreserve wichtig, um auch bei Regen noch ein stabiles Signal zu bekommen.
Zwei besonders wichtige Werte, die nicht von einer einfachen Pegelanzeige am Receiver dargestellt werden können, sind die BER- und MER-Messung, die den Anteil von fehlerhaften Bits im empfangenen Datenstrom ermitteln. Profis sehen sich außerdem das Frequenzspektum und das sogenannte Konstellationsdiagramm an. Anhand der Spektrumanzeige eines hochwertigen Sat-Messgeräts lassen sich beispielsweise auf einen Blick die maximalen Pegelwerte oder eventuelle Störeinflüsse bewerten. Ein sehr kompaktes und gleichzeitig höchst vielseitiges Messgerät ist der SF03-BT der Firma Alpsat, den wir uns näher angeschaut haben. Das Messgerät wird in Deutschland exklusiv von Sonnenschein Kommunikationstechnik vertrieben und vom Hamburger Handelshaus Rantex für ganz Europa importiert.Mit App und Akku
Der Satfinder SF03-BT wird in einer schicken, spritzwassergeschützten Nylontasche ausgeliefert. Im Karton unseres Testmusters, welches über kein Display verfügt, sondern im wesentlichen über Bluetooth vom Smartphone oder Tablet aus bedient wird, liegt praktischerweise ein Arm-Tragegurt für ein Samsung Galaxy Telefon der Generationen S3, S4 und S5 direkt bei. Aufgeladen wird der kompakte Messempfänger mit dem beiliegendem 240-Volt-Netzteil an der heimischen Steckdose oder mit dem 12-Volt-Adapter im Auto. Dem Karton liegen außerdem noch eine gedruckte Bedienungsanleitung in englischer und türkischer Sprache, Tragegurt und zwei Adapterstücke bei.
Steuerung per Tablet und Smartphone

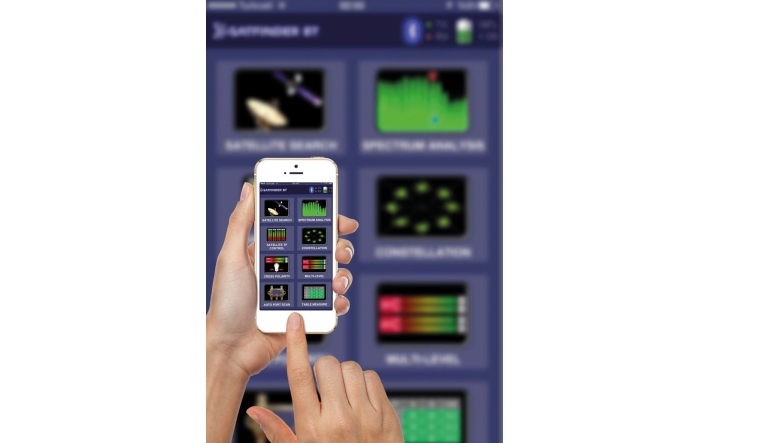

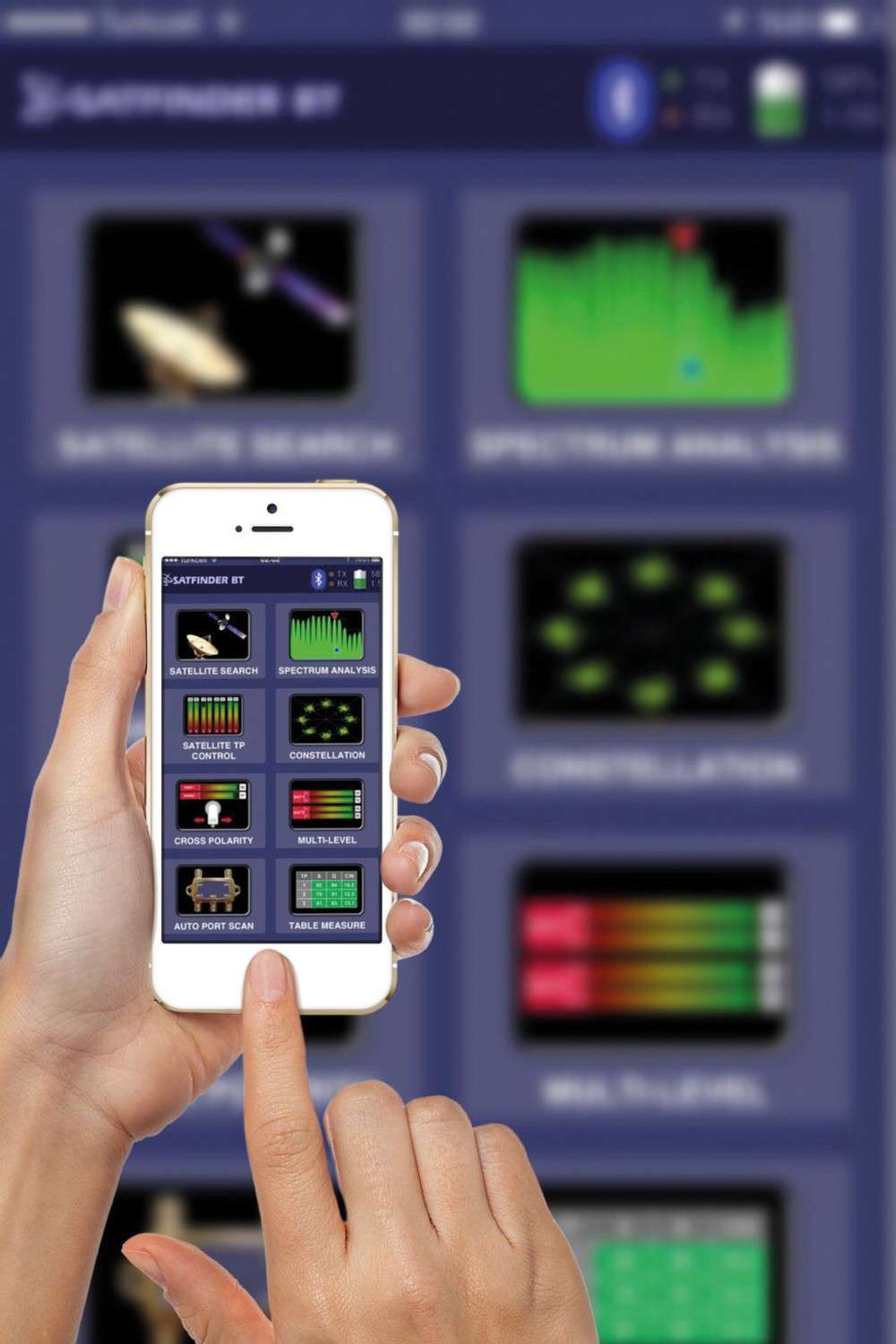

Bevor es losgeht, gilt es zunächst die kostenfreie App „Satfinder BT DVB-S““ von Alpsat aus dem Google-Play-Store bzw. Apple Store herunterzuladen. Nach der Aktivierung des Bluetooth-Modus und dem Pairen öffnet sich die App und das Hauptmenü ist zu sehen. Nun lassen sich umfangreiche Funktionen aufrufen. Über das Menü „Satellitensuche“ lassen sich einzelnen Satellitenpositionen detailliert absuchen. Das Menü erlaubt hierbei die Auswahl zwischen 159 verschiedenen Satellitenpositionen, um eine neue Anlage einzurichten. Per GPS-Ortung ermittelt die App den Standort und berechnet daraus die Koordinaten der gewünschten Satellitenposition, etwa Astra 19,2° Ost oder Türksat 42° Ost, „vor Ort“. Die Funktion geht dabei über eine Berechnung von Höhen- und Drehwinkel (Azimuth- und Elevationswinkel) hinaus und nutzt die Kamera des Mobilgeräts, um die Stelle am Himmel anzuzeigen, wo sich der Satellit befindet. Sollte sich ein Baum, ein Gebäude oder ein anderes Hindernis in der Sichtlinie zum Satelliten befinden, wird es ummittelbar identifiziert – und es kann ein geeigneter Standort mit freier Sicht zum Satelliten ermittelt werden. Wer keine einfache Einteilnehmer-Anlage nutzt, sondern beispielsweise an einem Unicable-System hängt, kann innerhalb der Satfinder-App ebenfalls alle Userbänder und LOF-Frequenzen absuchen. Das SF03-BT analysiert das komplette Satellitenband und erlaubt somit die exakte Bestimmung des Empfangspegels, das Auffinden des richtigen Satelliten und auch etwaigen einfallenden Störsignalen wie Mobilfunkmasten. Das Messgerät, welches sich logischerweise in Bluetooth-Reichweite befinden muss, signalisiert mittels eines optischen Tonsignals zusätzlich seine Bereitschaft. Theoretisch lässt sich der Messempfänger im übrigen auch ohne herunterladen der App zum Einmessen verwenden. Dann muss man sich jedoch durch mehrere Tastenkombinationen schlagen und an „Pieptönen“ orientieren.
In der Praxis
Wir haben den kompakten Messempfänger zunächst an unsere bereits professionell ausgerichtete Multifeedanlage angeschlossen. Sofort erkannte der Satfinder dass es sich um den Astra-Satelliten handelte, und auf unserem Smartphone wurde das zugehörige Spektrum angezeigt. Neben der Gesamtübersicht der jeweiligen Transponderstärken lassen sich auch das Konstellationsdiagramm sowie die technischen Daten eines einzelnen Transponders detailliert anzeigen. Eine besonders pfiffige Funktion ist die Ermittlung der exakten „Skew“ Ausrichtung des angeschlossenen LNB, die angibt, um welchen Winkel der Empfangskopf in seiner Halterung gegenüber der Senkrechten Position gedreht werden sollte, damit horizontal und vertikal polarisierte Signale optimal voneinander entkoppelt sind. Hierzulande lohnt es beispielsweise für Satelliten wie Türksat 42°Ost, durch die korrekte LNB-Ausrichtung die Signalpegel gezielt zu optimieren.
Fazit
Mit dem Satfinder SP03-BT findet man den gewünschten Satelliten schnell und zuverlässig. Das kompakte Messgerät mit eingebautem Lithium-Ionen-Akku wird über Bluetooth vom Smartphone oder Tablet aus gesteuert und bietet umfangreiche Messmöglichkeiten für jegliche Satellitenempfangsanlagen.Kategorie: Zubehör Heimkino
Produkt: Satfinder SF03-BT
Preis: um 300 Euro
Oberklasse
Satfinder SF03-BT
Die C765-Serie ist die jüngste TV-Familie von TCL und gerade erst auf dem europäischen Markt erschienen. Wir konnten den Mini-LED-TV als eine der ersten Redaktionen überhaupt testen.
>> Mehr erfahren>> Alle anzeigenTCL stellte Ende 2023 gleich vier neue Fernseher im gigantischen 98-Zoll- Format vor. Die Palette reicht vom preisgünstigen 98P745 über 98C805 und 98C955 bis hin zum High-Performance-TV 98X955.
>> Mehr erfahren>> Alle anzeigenMit der RX2 PRO kündigt Brax nicht weniger als die Endstufe der Superlative an, vollgepackt mit Innovation und das erste Class-D Design der Marke.
>> Mehr erfahren>> Alle anzeigenAusstattung | 20% | |
Verarbeitung | 20% | |
Funktionsumfang | 30% | |
Praxis | 30% |
Kategorie | Meßgerät Sat-Empfang |
Vertrieb | Sonnenschein Kommunikationstechnik, Essen |
Telefon | 0201 8586013 |
Internet | www.so-mm.de |
Messwerte | |
Abmessungen (B x H x T in mm) | 80/150/40 |
Gewicht (in Kg) | 326 |
Ausstattung | |
+ | Steuerung per App |
+ | handlich und leicht / großer Funktionsumfang |
Klasse | Oberklasse |
Preis/Leistung: | sehr gut |
