Audio System X-100.5 MDSP-BTA – 5-Kanal-Endstufe mit 9 Kanal DSP

Nach der großen X-100 MDSP gönnt Audio System jetzt auch der X-100.5 MDSP-BT das A-Upgrade. Wir stellen die Unterschiede hier vor.

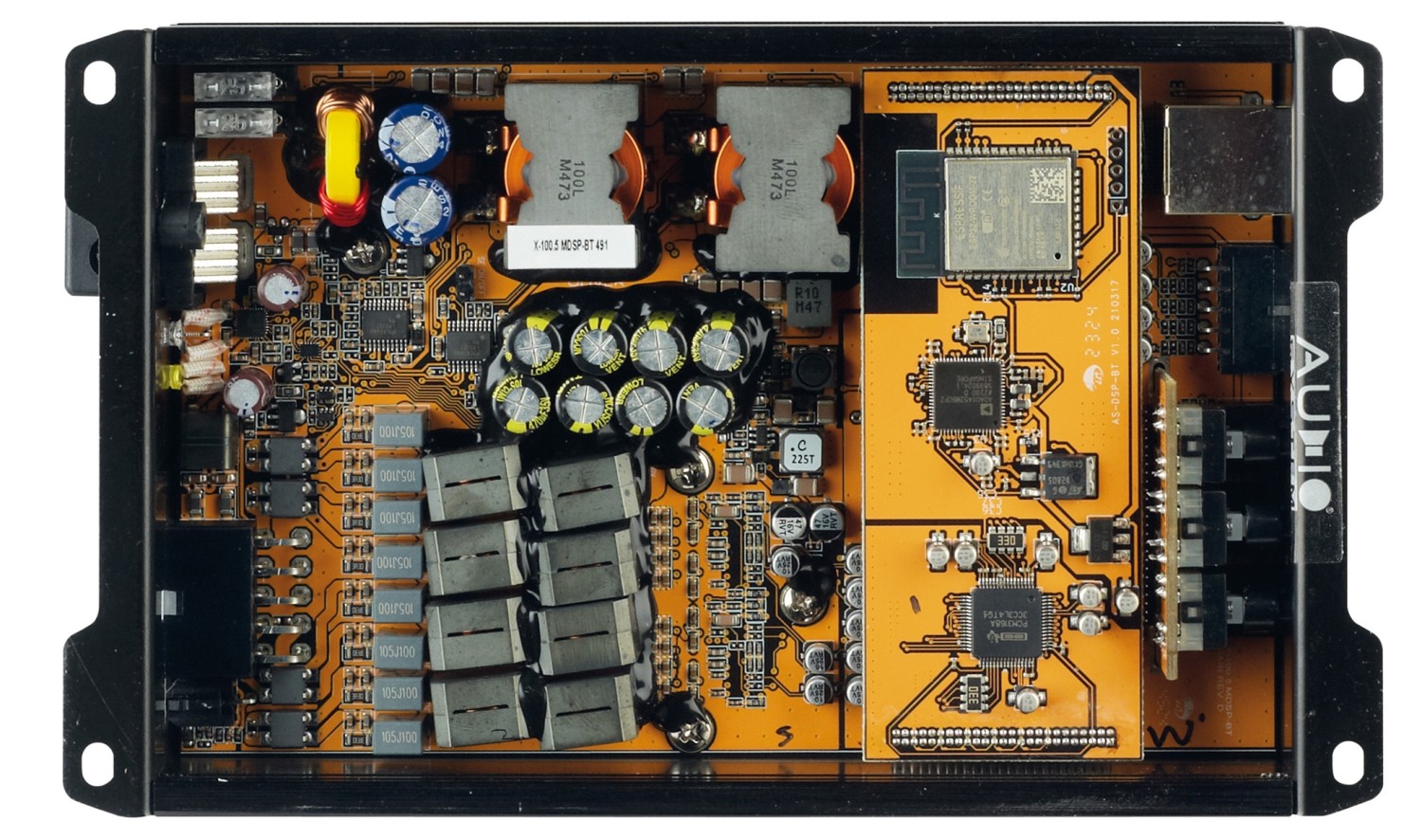

Die ursprüngliche Generation* der X-Series MDSP-Endstufen ist gerade ein Jahr alt, Audio System präsentierte damals zwei kleine, aber kräftige Verstärker mit Signalprozessor, die hochmodern daherkamen. Neueste Verstärker ICs und ein vollwertiger Signalprozessor, genug Dampf für eine kleine Car-HiFi Anlage, und das Ganze für 500 Euro – was will man mehr? Auch bei genauerem Hinsehen präsentiert sich die X-100.5 als ein feines Stück Technik. Die Spannungsversorgung übernimmt ein hocheffizientes Step-up Netzteil, das ohne Trafo auskommt, stattdessen zwei gekapselte Flachdrahtspulen zur Generierung der internen Spannung benutzt.

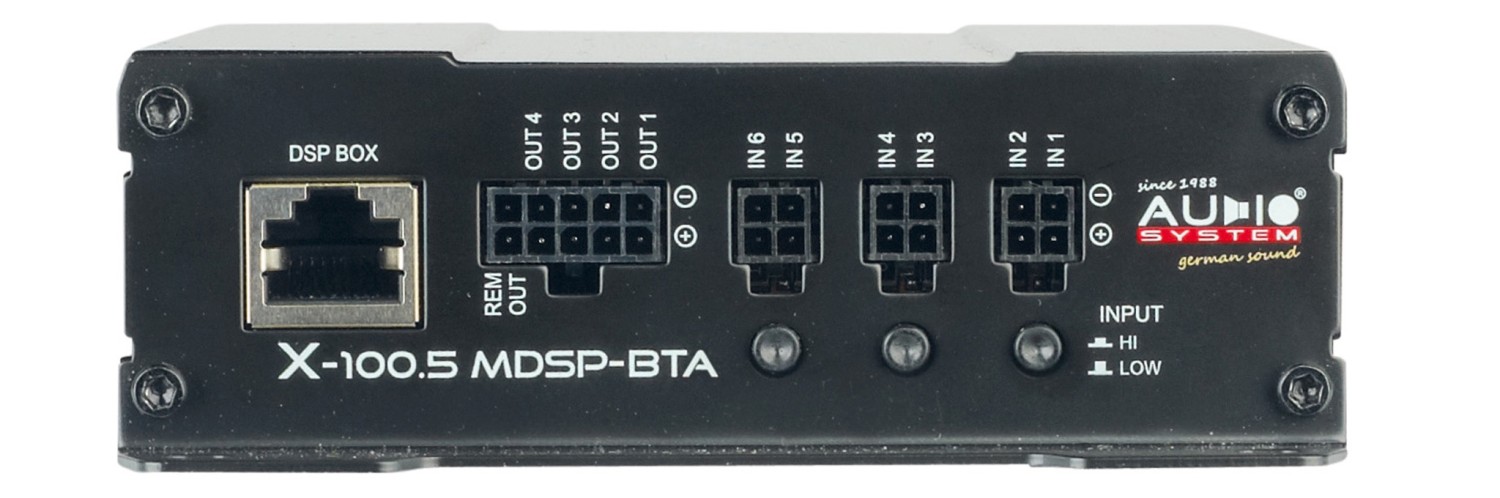

Für den DSP ist Audio System hingegangen und hat den ESP32 als Controller eingesetzt, einen Chip, der in allen möglichen Nicht-HiFi Anwendungen benutzt wird. Das kann man machen, ein Audio-DSP ist ja auch nur ein Computer. Der DSP-Chip ist dann wieder ein Spezialist, nämlich der ADAU1452 von Analog Devices, der in der Mehrheit aller hochwertigen Signalprozessoren seinen Dienst tut. Ebenso ein tausendfach bewährtet Mitstreiter ist der Wandler, hier verwendet Audio System den PCM3168, der einen 6-Kanal Analog-Digital-Wandler und einen 8-Kanal Digital-Analog-Wandler in sich vereint. Damit sind die Eingänge, vier Verstärkerkanäle und die vier prozessierten Ausgänge versorgt, aber was ist mit Kanal 5? Den versteckt Audio System geschickt im Layout, es handelt sich um einen kleinen Kanal mit 20 Watt, der ideal für einen werksmäßig vorhandenen Centerlautsprecher geeignet ist. Die sechs Eingänge lassen sich paarweise von Low auf High-Level umschalten, so ist sowohl für Nachrüstradios als auch für Originalausstattung gesorgt. Zur DSP-Programmierung gibt es keine Desktop-Software, Audio System macht alles über die App, die es für Android und Apple gibt. Der Funktionsumfang lässt für die Ausgänge keine Wünsche offen, 30-Band Equalizer mit allen Schikanen wie Shelf und Allpass. Die Frequenzweichen sind korrekt programmiert, was in der Preisklasse keine Selbstverständlichkeit ist, überhaupt ist die App technisch wie in der Praxis erstklassig.

Jetzt mit HiRes und Streaming

Nach der 9-kanaligen Schwester hat Audio System konsequenterweise jetzt auch unsere X-100.5 aufgebohrt und mit neuer Firmware aufgewertet. Das heißt hardwareseitig bleibt alles beim Alten, und das bedeutet, dass sich alle bereits im Umlauf befindlichen X-100.5 MDSP-BT zur MDSP-BTA upgraden lassen. Die neue Firmware gibt es kostenlos bei Audio System, das Update kann jeder selbst online durchführen. Und dann erstrahlt die X-100.5 in neuem Glanz mit allen neuen Nettigkeiten. User werden sich sehr über das Audiostreaming freuen, das Audio System endlich nachreicht. Bisher diente die Bluetoothverbindung nur zum DSP Programmieren, jetzt geht auch Musik durch. Die zweite große Aufwertung zeigt sich eher im Verborgenen. Dem Benutzer fällt vielleicht auf, dass die Laufzeitkorrektur jetzt mit doppelt so feinen Schritten arbeitet. Wir haben jetzt 3,5 Millimeter Schritte statt 7 Millimeter bzw. 0,01 Millisekunden statt 0,02. Das ist super und kann für ein präziseres Timing der Lautsprecher sorgen. Der technische Grund ist die Anhebung der Samplingrate des DSPs, also der Anzahl Samples pro Sekunde. Vorher waren wie bei nahezu allen DSP im günstigen Bereich 48 kHz angesagt, Audio System bietet jetzt 96 kHz, also 96.000 Rechenschritte pro Sekunde. Das erklärt die feinere Zeitauflösung bei der Laufzeitkorrektur und bringt nebenbei im Frequenzbereich die doppelte Bandbreite. Gemäß dem Abtasttheorem lässt sich ein Frequenzbereich bis maximal zur halben Samplingrate exakt darstellen, so dass wir nach dem Upgrade einen nutzbaren Frequenzumfang bis theoretisch 48 kHz haben, in der Praxis minus ein paar kHz für eine Tiefpassfilterung. Dies ermöglicht unserer X-100.5 MDSP-BTA dann die Wiedergabe von HiRes Audiofiles (bis 96 kHz/24 Bit), die oft besser klingen als ihre Pendants „nur“ in CD Qualität. Das werden wir später testen, doch zuerst geht‘s hier weiter mit der neuen App.

App-Upgrade

Weil man gerade dabei war, die App umzubauen, konnte man auch gleich ein paar neue Nettigkeiten einbauen – die App befindet sich sowieso in steter Weiterentwicklung und wird regelmäßig verbessert. Hervorzuheben ist bei unserer aktuellen Version das APS getaufte Feature, dass mit dem Bluetooth-Streaming gekommen ist. Klar muss die Quelle umgeschaltet werden, wenn man vom Originalradio auf Bluetooth wechseln will, dies geschieht über den Play-Button, aber auch durch Signalerkennung. Doch nicht nur das Umschalten der Quelle ist möglich, wahlweise kann dabei auch auf ein anderes Soundsetup gewechselt werden. Das ist sehr angenehm, wenn man wegen eines suboptimalen Fahrzeugsignals etwas am Klang herumgetunt hat, während das Bluetoothsignal meist clean ist und wenig Nachkorrektur benötigt. Jetzt mit dem Setup Switch läuft immer das richtige Setup für die benutzte Quelle.

Messungen und Sound

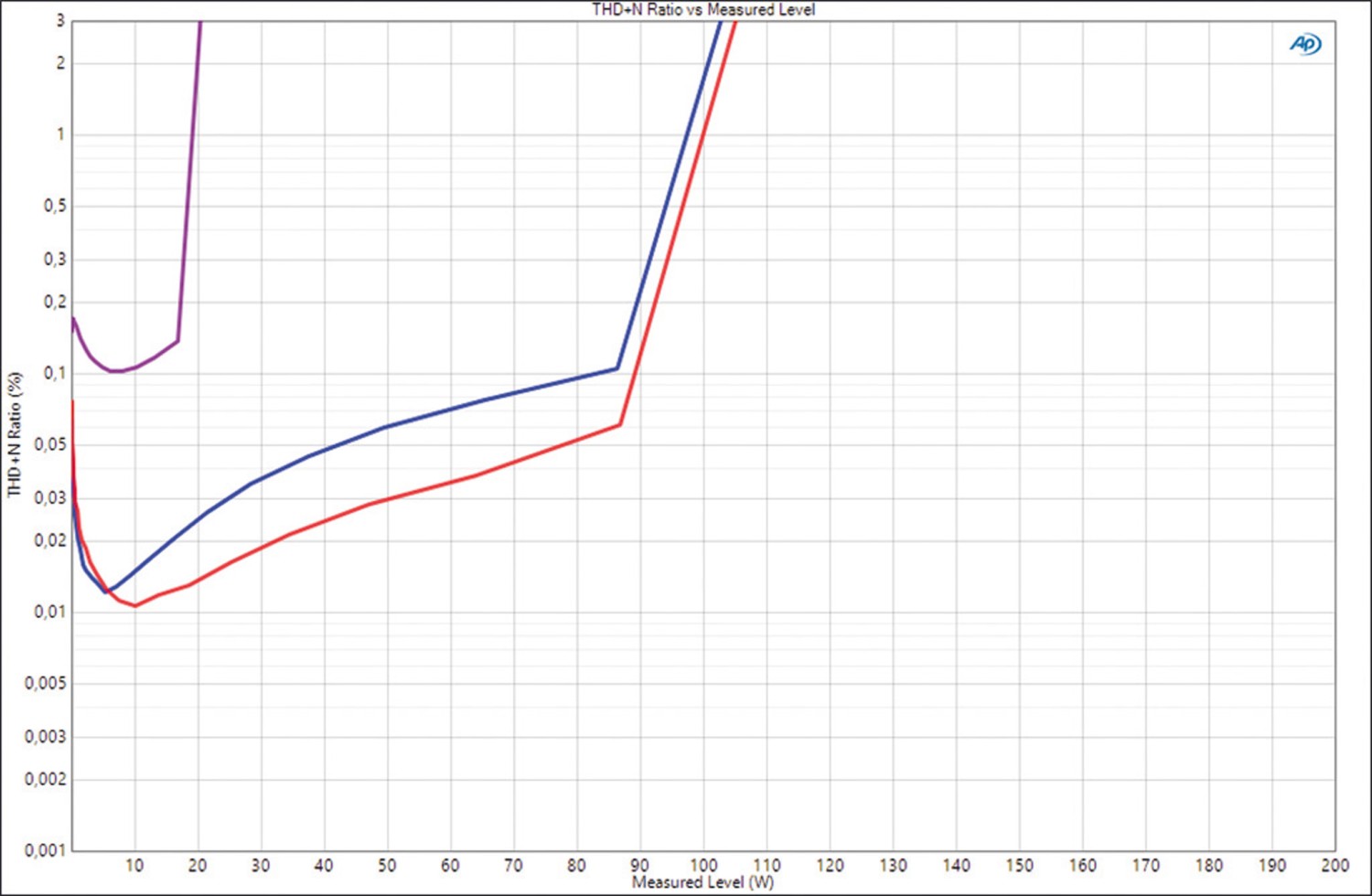

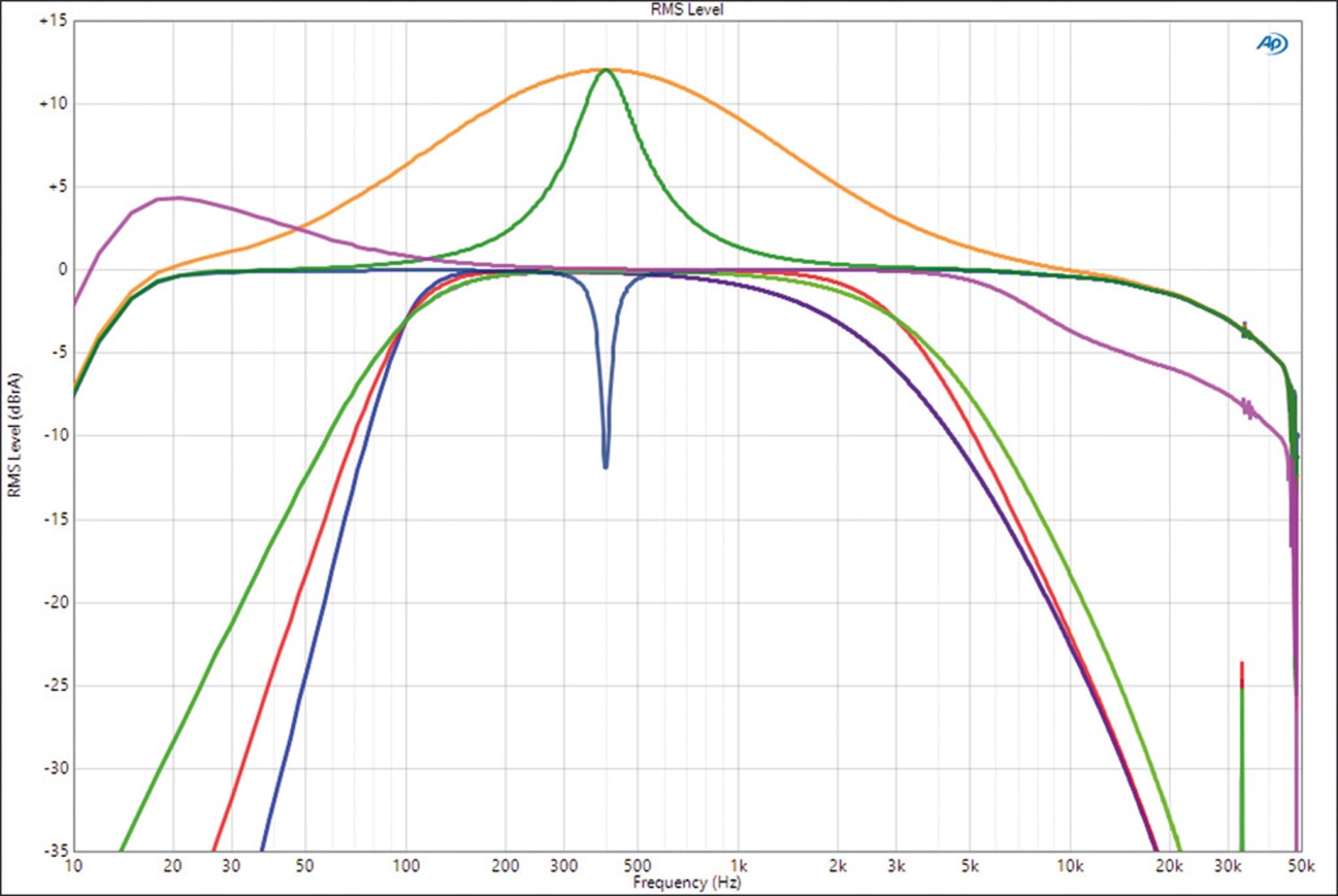

Wie bereits bei der Neunkanalschwester, stellt sich auch bei unserer X-100.5 heraus, dass das Firmwareupgrade an Messwerten wie der Leistung nichts ändert. Auch die Verzerrungen, die von uns definitionsgemäß zwischen 20 und 20k Hz gemessen werden, bleiben gleich. Die Frequenzgangmessung zeigt dann den erweiterten Audiobereich mit der Abrisskante über 40 kHz statt über 20 kHz. Auch die feine Laufzeit funktioniert, das zeigt ein Blick aufs Oszilloskop. Einen Tick kürzer geworden ist die maximale Laufzeit, bzw. die größte Distanz, die jetzt bei 515 Zentimetern (20 ms) liegt, also satt und genug. Die Überraschung beim Sound hatten wir schon bei der X-100.9, hier mit unserer X-100.5 zeigen sich die gleichen Effekte. HiRes Musik funktioniert prima, aber auch bei CD-Qualität klingt es offener und großzügiger. Kein Unterschied wie Tag und Nacht, aber irgendwie besser. An der zusätzlichen Audiobandbreite kann‘s ja nicht liegen, wenn in der Musikdatei oberhalb von 20 kHz nichts mehr passiert? Womöglich doch, denn der Tiefpass der Bandbegrenzung ist mit 40 kHz eine Oktave weiter von der Musik weg, Bandbreite kann grundsätzlich nie schaden (wie auch bei Netzteiltaktungen).

Software

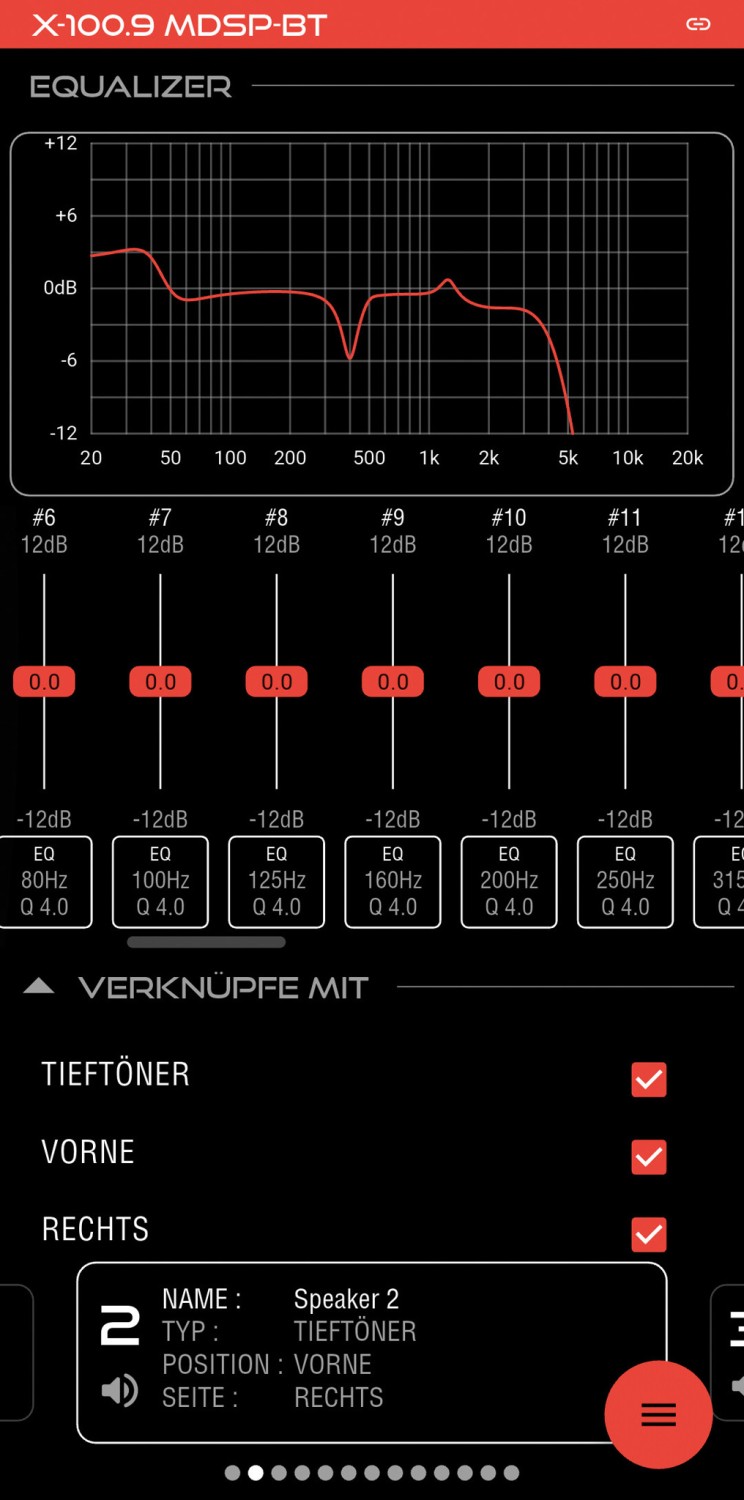

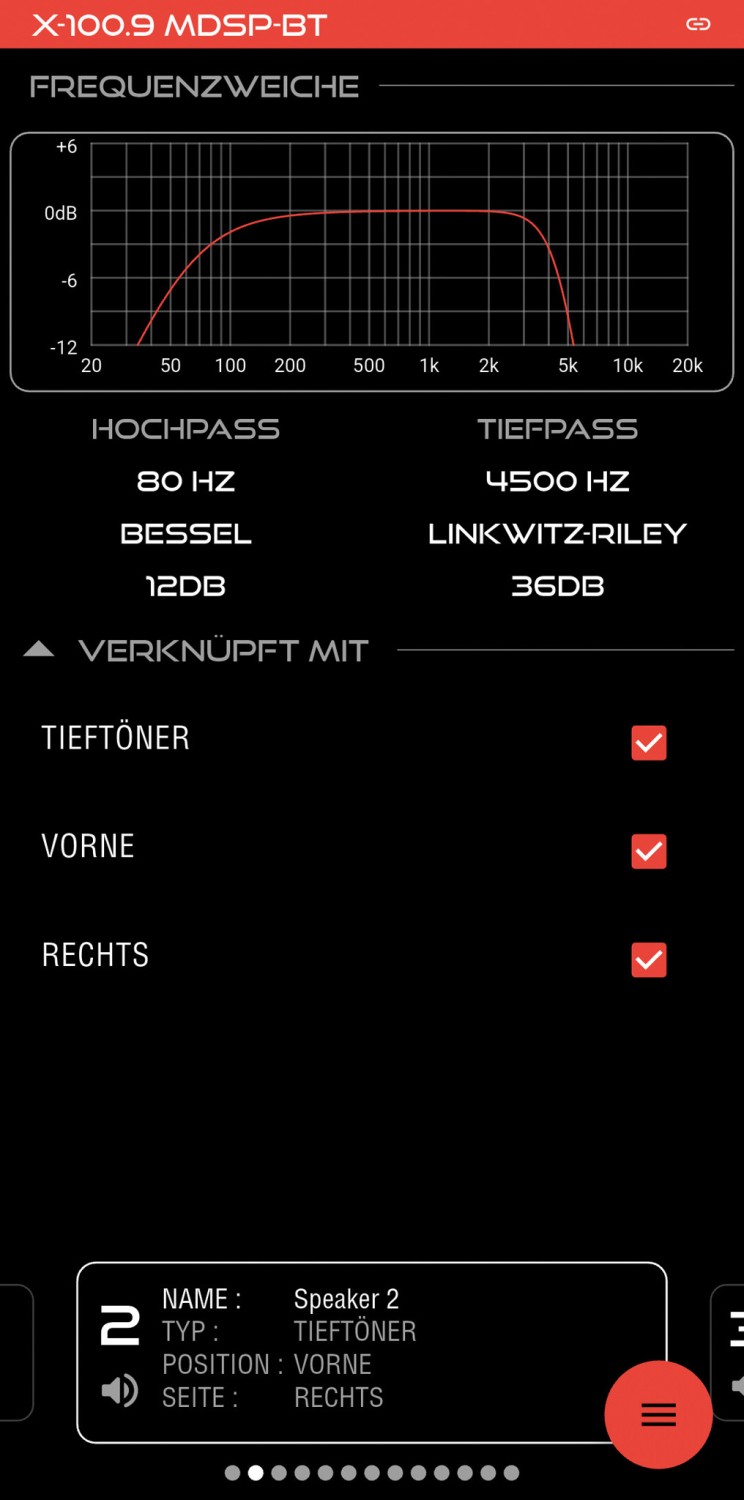

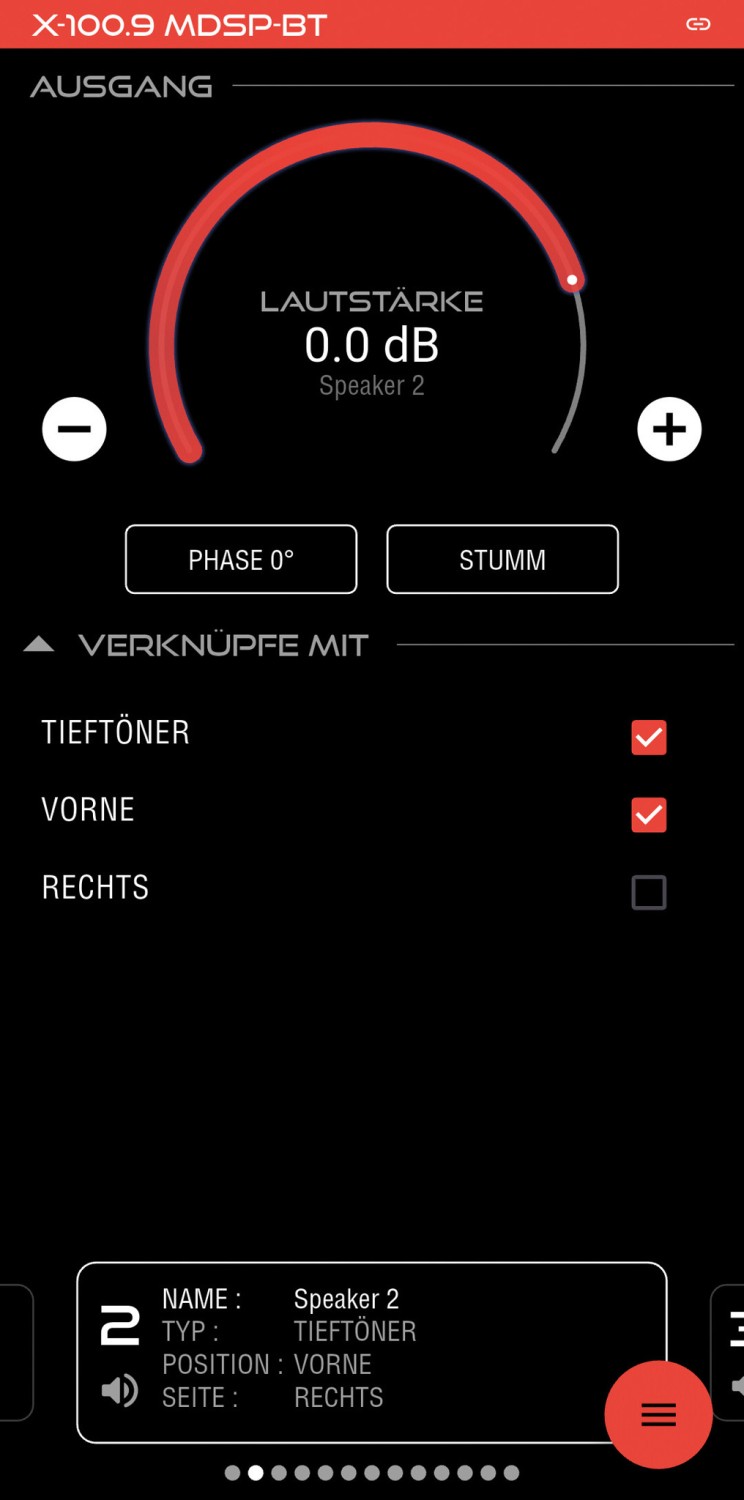

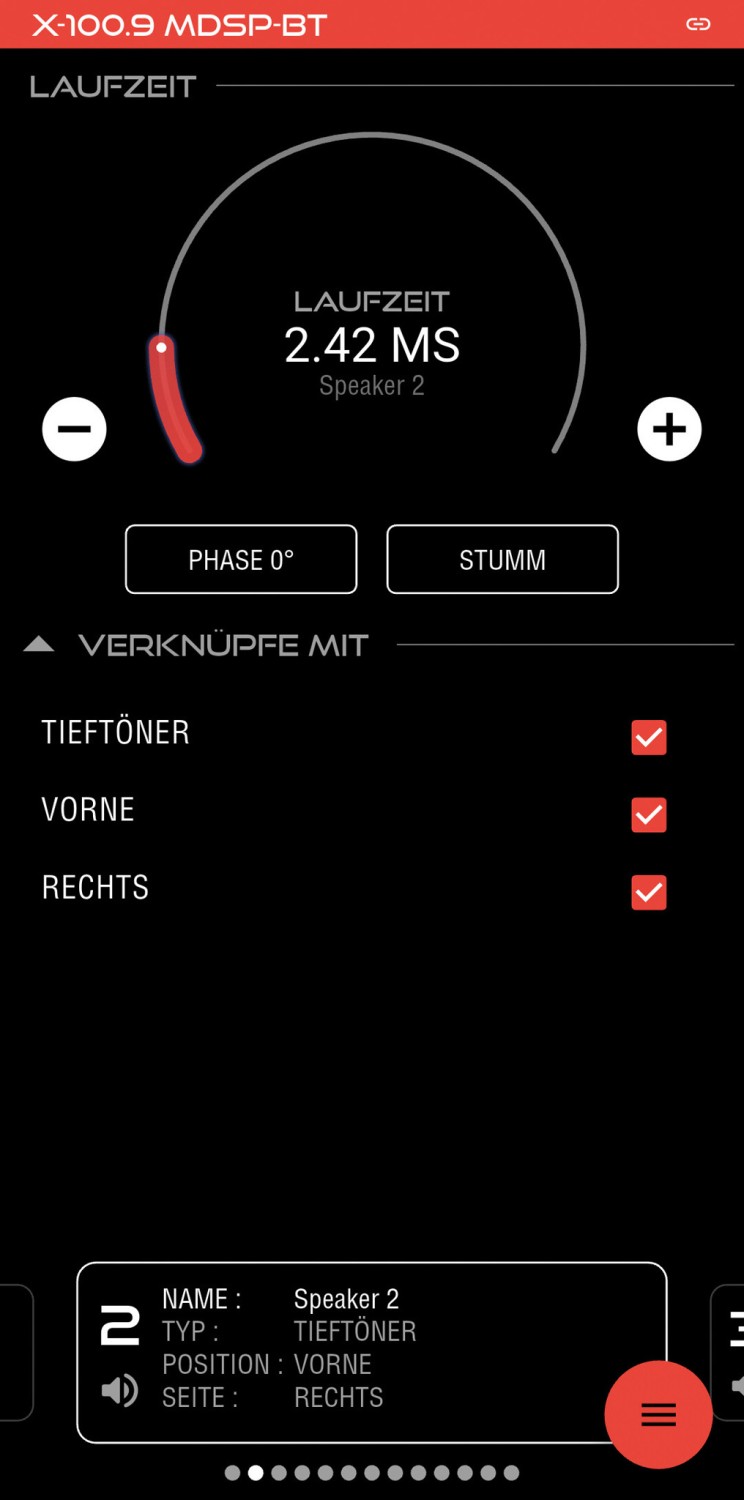

Die X-100.5 MDSP-BTA und X-100.9 MDSP-BTA werden ausschließlich per App programmiert, die sowohl für Android als auch für iOS erhältlich ist. Die Funktionalität ist umfassend, der Aufbau übersichtlich. Wer schon einmal einen DSP programmiert hat, wird sich sofort zurecht finden, denn alles ist logisch angeordnet. Passend auch für kleine Smartphones ist die Steuerung in einzelne Unterpunkte aufgeteilt, so dass man immer nur eine Funktion auf dem Bildschirm hat. Im unteren Bereich ist immer der einzustellende Kanal angezeigt, darüber wechselt das angewählte Thema von Routing über Frequenzweichen, Equalizer, Laufzeit und Ausgang mit Stummschaltung, Pegel und Polarität. EQ Bänder gibt es 30 pro Kanal, die als parametrischer EQ, High oder Low Shelf oder als Allpass wirken können, letzterer sogar mit frei wählbarem Q wie bei EQ und Shelf auch. Die Weichen bieten die Charakteristiken Bessel, Butterworth und Linkwitz, und es ist auch das drin was draufsteht. Gemäß der Samplingrate von 96 kHz gibt es bei der Laufzeitkorrektur Schritte von 0,01 Millisekunden bzw. 3,5 Millimetern oder 0,14“. Mit der APS-Funktion kann man wählen, ob und auf welches Preset beim Quellenwechsel umgeschaltet wird. Das ist hilfreich, wenn die Quellen unterschiedliche Einstellungen brauchen, beispielsweise, wenn das Originalsignal High-Level Equalizing braucht, das Bluetooth-Streaming jedoch nicht. Die Endstufe kann problemlos mit Updates versorgt werden, neue App-Versionen sind sowieso kein Thema, zu finden auf audio-system.de.
