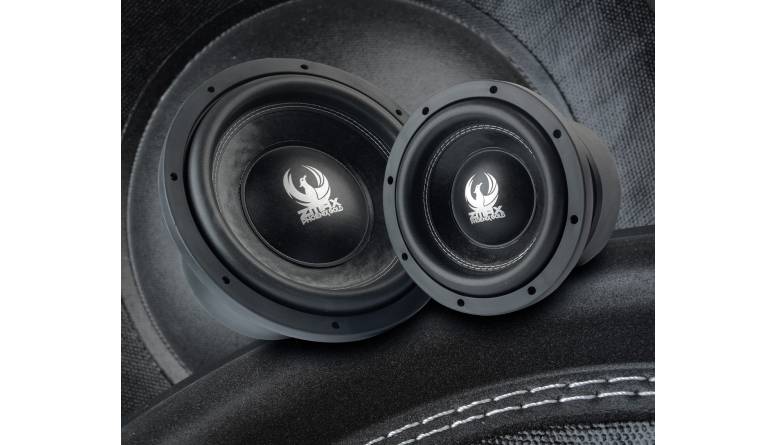

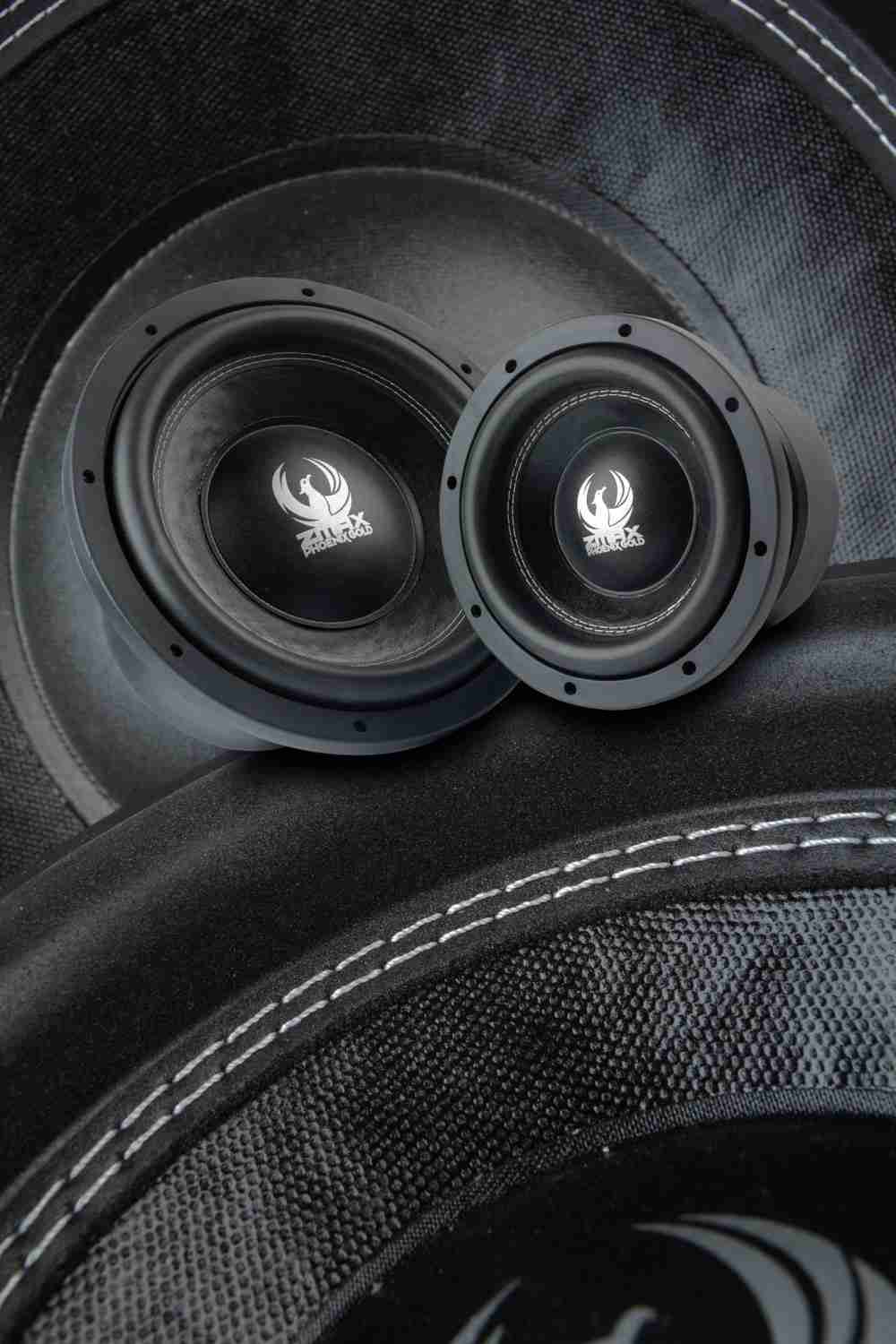

>> Mehr erfahren>> Alle anzeigenSerientest: Phoenix Gold ZMAX82, Phoenix Gold ZMAX122
SPLPower- Subwoofer von Phoenix Gold
Think big! Wer einen Subwoofer mit maximalem Output haben will, muss eine ganze Menge Material auffahren. Das wissen auch die Ingenieure von Phoenix Gold, die mit den ZMAX-Woofern zwei SPL-Kracher präsentieren.
Für Freunde des schlanken, unauffälligen Subwoofers gibt es heute eine riesige Auswahl an kompakten Subwoofern. Denn klein ist fein und funktioniert auch prächtig im Alltag. Doch wer unter „richtigem Bass“ versteht, dass die Karosserie wackelt, wird mit einem Kompaktwoofer nicht glücklich. Für solche Bassfreaks hat Phoenix Gold die ZMAX-Woofer gemacht, und zwar nach dem Motto viel hilft viel. Bereits der kleine ZMAX82 bringt 6,7 Kilo auf die Waage, der ausgewachsene Zwölfzöller ZMAX122 wiegt volle 13,6 Kilo. Da glaubt man sofort, dass die ZMAX extrem stabil gebaut sind. Das fängt an mit den massiven Druckgusskörben, die mächtig in die Tiefe bauen, um sehr große Membranhübe zu realisieren.
Mechanisch haben die Schwingeinheiten der Woofer 35 und 40 Millimeter Bewegungsfreiheit bei Durchmessern von 64 und 76 Millimetern, der elektrisch lineare Hub geht geschätzt auf 20 Millimeter zu – auch beim ZMAX82. Dazu passend gibt es sehr groß dimensionierte Schwingspulen aus dicken Draht auf schwarzen Aluminiumträgern, beim ZMAX122 ist auch der Spulenwickel geschwärzt zwecks besserer Wärmeabstrahlung. Ebenfalls massiv fallen die dicken, gedrehten Polplatten auf. hier wird kiloweise Stahl verbaut. Zur vollständigen Belüftung tragen Polkernbohrungen und je ein Kranz Bohrungen in den Bewegungsraum der Schwingspule bei, so dass die ZMAX thermisch bestens gerüstet sind, um jede Menge Verstärkerleistung zu verarbeiten. Die Lust setzten die ZMAX mit dicken, an der Luft getrockneten Papiermembranen in Bewegung, drumherum gibt es die Art Schaumstoffsicken mit hohem Profil, die große Membranhübe verlustarm möglich machen.Messungen und Sound
Bei den Gehäusen haben wir uns selbstverständlich für Bassreflexgehäuse entschieden. Während wir dem kleinen ZMAX82 ein recht üppiges Volumen von 28 Litern spendiert haben, kommt der ZMAX122 mit moderaten 44 Litern aus. So erzielt der ZMAX82 für einen 8-Zöller eine niedrige Abstimmung auf 39 Hz, der ZMAX122 liegt bei 36 Hz und sollte damit nicht nur ganz untenrum rumpeln, sondern noch etwas punchy klingen. Wer den Tiefbass ausreizen will, darf gerne weitere 15 Luft umbauen. In der Praxis zündet bereits der ZMAX82 ein gewaltiges Bassfeuerwerk, das nichts an Druck vermissen lässt. Er braucht Leistung, liefert aber auch entsprechend Output, wenn man ihn fordert. Fetten Druck gibt‘s auch bis in die tiefen Basslagen, so dass auch fette Beats und Synthiesounds gut rüberkommen. Das Schöne dabei ist, dass der ZMAX82 nicht nur richtig feste zur Sache geht, sondern auch sehr schön präzise spielt. Das kann der ZMAX122 fast so gut, wie beabsichtigt spielt er durchaus agil und knackig, allerdings immer mit einer Extraportion von dem fetten Bass, der so viel Spaß macht. Wenn man die Lautstärke aufdreht, geht es richtig zur Sache und die Fahrzeuginsassen werden ordentlich durchgerüttelt. So muss es sein, obwohl der ZMAX122 durchaus zivilisiert auf hohem Klangniveau spielt, er macht auch im Alltag prima Musik – mit dem Extraschuss Druck, natürlich.
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Die ZMAX-Subwoofer sind ideal für Bassfans, die nicht genug Druck bekommen können. Der ZMAX82 gehört bei kompakten Abmessungen zu den „bösesten“ 8-Zoll-Subwoofern am Markt, der ZMAX122 sorgt für Pegel bis zum Abwinken, spielt aber auch gerne Alltagsmusik.Kategorie: Car Hifi Subwoofer Chassis
Produkt: Phoenix Gold ZMAX82
Preis: um 200 Euro
Oberklasse
Phoenix Gold ZMAX82
Kategorie: Car Hifi Subwoofer Chassis
Produkt: Phoenix Gold ZMAX122
Preis: um 380 Euro
Spitzenklasse
Phoenix Gold ZMAX122
Für die Älteren unter uns gehören diese Lautsprecher zu den ersten jugendlichen Audiowunschträumen, wie zum Beispiel das Klipschorn oder die Electro Voice Sentry III. Für alle anderen könnte dieser besondere Lautsprecher eine echte Überraschung werden.
>> Mehr erfahren>> Alle anzeigenRevox präsentiert die neue Revox B77 MK III und zugleich seine neue, eigene Revox Analog Master Tapes Collection. Beides gefertigt im Revox KLANGWERK in Villingen für ein perfektes Zusammenspiel.
>> Mehr erfahren>> Alle anzeigenDie hochwertigen Sofas der Serie "Dubai" von Sofanella schaffen ein gemütliches und bequemes Heimkinoerlebnis.
>> Mehr erfahren>> Alle anzeigenForm follows function ist ja ein geflügeltes Wort für Design um die technischen Notwendigkeiten herum. Dass man aber auch beide Aspekte gleichwertig behandeln und auf die Spitze treiben kann, zeigt uns die neue Serie 1528 von Arendal.
>> Mehr erfahren>> Alle anzeigenKlang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Maxxcount, Dresden |
Hotline | 0351 8718234 |
Internet | www.maxxcount.de |
Technische Daten | |
Korbdurchmesser (in cm) | 21,9 |
Einbaudurchmesser (in cm) | 18,6 |
Einbautiefe (in cm) | 13.8 |
Magnetdurchmesser (in cm) | 16,3 |
Gewicht (in kg) | 6.7 |
Nennimpedanz (in Ohm) | 2x2 |
Gleichstromwiderstand Rdc (in Ohm) | 3.79 |
Schwingspuleninduktivität Le (in mH) | 3.31 |
Schwingspulendurchmesser (in mm) | 64 |
Membranfläche (in cm²) | 201 |
Resonanzfrequenz fs (in Hz) | 41 |
mechanische Güte Qms | 6.48 |
elektrische Güte Qes | 0.51 |
Gesamtgüte Qts | 0.47 |
Äquivalentvolumen Vas (in l) | 5.3 |
Bewegte Masse Mms (in g) | 158 |
Rms (in Kg/s) | 6.36 |
Cms (in mm/N) | 0.09 |
B x I (in Tm) | 17.51 |
Schalldruck 1W, 1m (in dB) | 82 |
Leistungsempfehlung | 150 – 400 W |
Testgehäuse | BR 28 l |
Reflexkanal (d x l) | 8,5 x 28 cm |
Klasse | Oberklasse |
Preis/Leistung | sehr gut |
Car&Hifi | „Auf den Punkt gemachte Preis-Performance-Kracher". |
Klang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Maxxcount, Dresden |
Hotline | 0351 8718234 |
Internet | www.maxxcount.de |
Technische Daten | |
Korbdurchmesser (in cm) | 32,9 |
Einbaudurchmesser (in cm) | 28,8 |
Einbautiefe (in cm) | 17.9 |
Magnetdurchmesser (in cm) | 20 |
Gewicht (in kg) | 13.6 |
Nennimpedanz (in Ohm) | 2x2 |
Gleichstromwiderstand Rdc (in Ohm) | 4.2 |
Schwingspuleninduktivität Le (in mH) | 4.13 |
Schwingspulendurchmesser (in mm) | 76 |
Membranfläche (in cm²) | 511 |
Resonanzfrequenz fs (in Hz) | 41 |
mechanische Güte Qms | 8.93 |
elektrische Güte Qes | 0.57 |
Gesamtgüte Qts | 0.54 |
Äquivalentvolumen Vas (in l) | 17.5 |
Bewegte Masse Mms (in g) | 319 |
Rms (in Kg/s) | 9.13 |
Cms (in mm/N) | 0.05 |
B x I (in Tm) | 24.42 |
Schalldruck 1W, 1m (in dB) | 86 |
Leistungsempfehlung | 150 – 400 W |
Testgehäuse | BR 44 l |
Reflexkanal (d x l) | 10 x 35 cm |
Klasse | Spitzenklasse |
Preis/Leistung | sehr gut |
Car&Hifi | „Auf den Punkt gemachte Preis-Performance-Kracher". |
