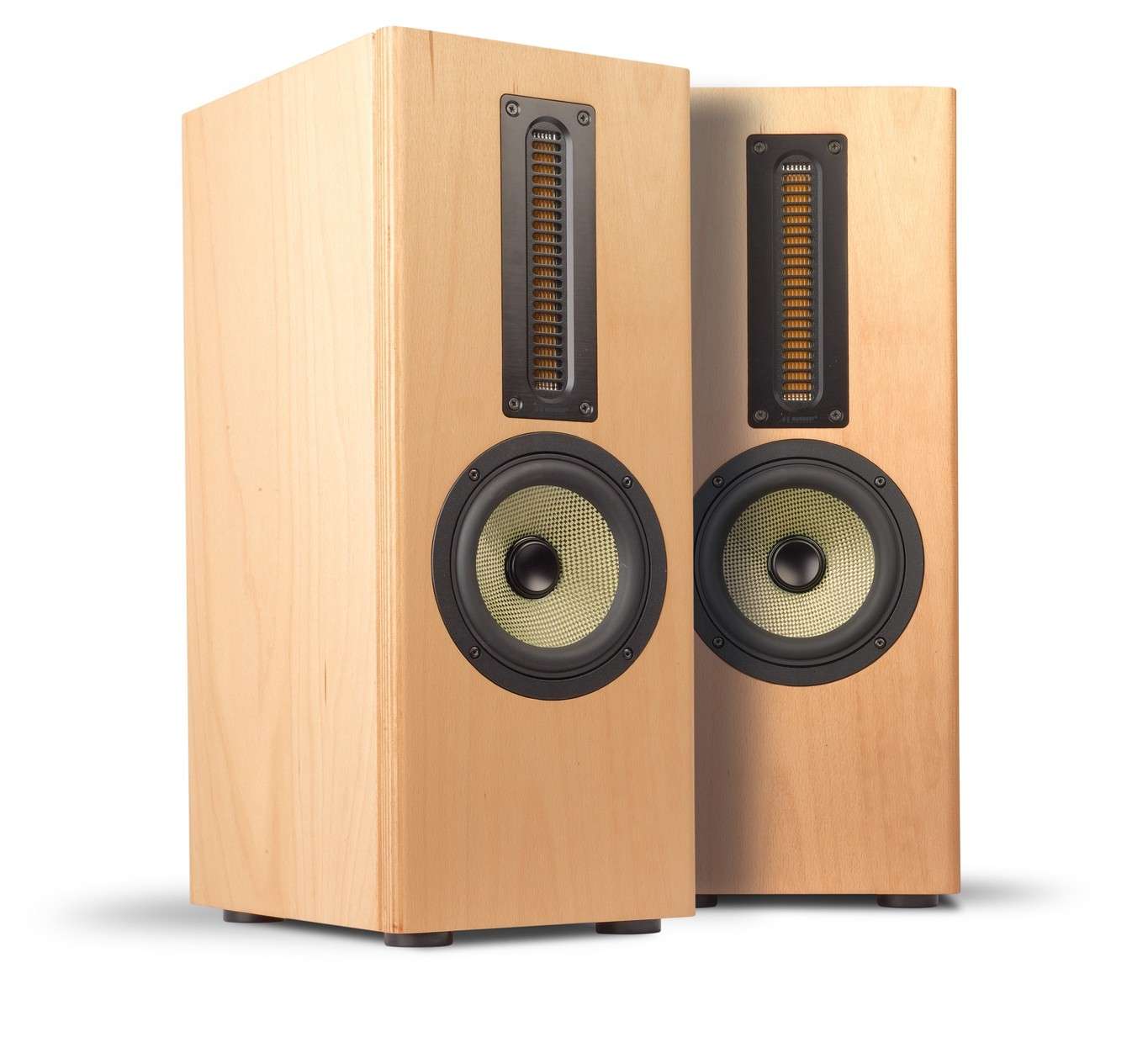

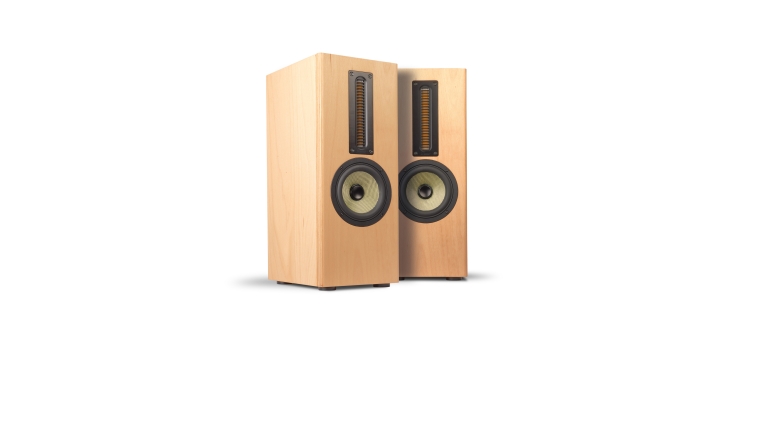

High-End-Kompaktbox mit Wavecor und Mundorf AMT

Die Lucy-Serie aus dem Lautsprechershop, benannt nach der Tochter eines der Entwickler, bekommt Zuwachs: Dieses Mal heißt die Namens-Patin Sofia, ansonsten hat sich vor allem eine Komponente verändert.

Statt der Wavecor-Tiefmitteltöner aus der Exclusive-Reihe haben die Varianten der neuen Boxenfamilie aus Karlsruhe die brandneuen Wavecor-Tiefmitteltöner mit Kevlar-Kohlefaser-Membran, die wir in der letzten Ausgabe vorgestellt haben.

Technik

Beim WF152BD10 handelt es sich um die neueste 5-Zoll-Version der kompakten Tief-Mitteltöner von Wavecor. Er ist nach wie vor up-to-date, was seine Konstruktionsmerkmale angeht und hat alles, was ein moderner Treiber braucht: Einen strömungsgünstig geformten Korb, alle Belüftungsmaßnahmen für die Schwingspule, eine Kupferkappe auf dem Polkern zur Impedanzkontrolle, eine Low-Loss-Sicke und einen Glasfaserschwingspulenträger.

Somit ist er recht hoch belastbar Die gelb-schwarz karierte Membran ist ein Geflecht aus Kevlar- und Carbonfasern, das eine hohe Festigkeit bei gleichzeitig guten Dämpfungseigenschaften zeigt und den schwarzen Phaseplug umrahmt. Bei unseren Messungen gab es beim Frequenzgang oberhalb der Grundtonbereichs einen stetigen Anstieg des Pegels. Der Wirkungsgrad ist sehr gut: 87 dB sind für einen 8-Öhmer sehr ordentlich. Der Gesamtverlauf ist trotz des Anstiegs sehr linear, Bündelung gibt es ab 2 Kilohertz aber schon recht deutlich. Resonanzen sind so weit außerhalb des Einsatzbereichs, dass sie keine Rolle spielen. Das Wasserfalldiagramm ist sehr sauber, ebenso wie der Impedanzverlauf, der eine kräftige Resonanzspitze und einen völlig kompensierten Impedanzanstieg zeigt. Fast alle Klirrwerte bleiben unter einem Prozent, K3 sogar noch weit darunter. Eine deutlich sichtbare Resonanz gibt es hier nicht. In sehr kompakten Bassreflexgehäusen sind untere Grenzfrequenzen von um die 50 Hertz machbar – mehr als ausreichend für ultrakompakte High-End-Monitore. Die Verarbeitung ist Wavecor-typisch exzellent – man hat nur die besten Materialien verbaut und zu einem stabilen und leistungsfähigen Chassis gemacht. Beachtlich ist dabei vor allem die Hubfähigkeit und die perfekte Impedanzkontrolle, die die Breitbandigkeit erst möglich machen.

Der Größte unter den AMTs der U-Serie ist der U160W1.1 mit einer Membranlänge von immerhin 16 Zentimetern! Mit dieser quasi gigantischen schallabstrahlenden Fläche stellt der Treiber einen neuen Rekord in Sachen Klirr auf: Er produziert quasi keinen. Selbst bei 95 Dezibel liegt sogar K2 zwischen 1 und 20 Kilohertz komplett unter 0,5 %, K3 findet überhaupt nicht statt. Damit ist der U160 natürlich ideal für Anwendungen, wo es um hohe Belastbarkeit geht, also beispielsweise in großen 2-Wege-Monitoren im Mittel- und Fernfeld oder in einem Heimkino mit größerem Hörabstand. Der Schalldruckfrequenzgang verläuft mit der Frontplatte linear: auch hier gibt es den Schlenker bei 12 Kilohertz und zusätzlich ein Maximum bei gut 6 Kilohertz, die aber beide durch die kurze zusätzliche Schallführung deutlich weniger prominent ausfallen, da der Pegel in den umliegenden Bereichen höher ist. Die Resonanzfrequenz liegt hier bei rund 1500 Hertz. Das Wasserfalldiagramm ist nahezu perfekt.

Gehäuse

Das Gehäuse der Sofia AMT 21 reizt die Tieftonfähigkeit des Wavecor-Fünfzehners nicht komplett aus – statt dessen hat man eine heutzutage immer beliebtere Abstimmung realisiert: Ein gegenüber der linearen Abstimmung zu kleines Gehäuse und damit dann eine etwas zu tiefe Reflexabstimmung des Resonators. Das kostet im Freifeld zwar etwas Pegel nach unten hin, sorgt aber im Wohnraum mit Hilfe der umgebenden Grenzflächen für perfekte Linearität.

Das Gehäuse ist gerade breit genug für den Tieftöner und wegen des langen AMTs recht hoch, das 70-Millimeter-Reflexrohr mündet im Deckel der Box. An das Aussehen der Boxen muss man sich, wie schon bei den Lucys, erst einmal gewöhnen, denn sie sind durch den außergewöhnlichen Hochtöner recht hoch geraten. Auf der anderen Seite haben wir die schöne und gleichzeitig schlichte Optik der geölten Multiplex-Oberflächen und auch den recht einfachen Aufbau des Gehäuses.

Frequenzweiche

Dem Tiefmitteltöner genügt bei der recht niedrigen Trennfrequenz von knapp über 2000 Hertz ein 12-dB-Filter für eine saubere Flanke zum Hochtöner. Der Mundorf AMT ist mit einem Filter zweiter Ordnung beschaltet und wird mit einem Vorwiderstand im Pegel zurückgenommen. Dieser wiederum ist mit einem Kondensator gebrückt, um den oberen Hochtonbereich in Relation etwas anzuheben.

Die Übernahme ist damit frei von Phasenfehlern. Absolute Symmetrie der Flanken gibt es nicht, aber das ist bei einem AMT ohnehin nicht anzuraten, denn knapp oberhalb der Trennfrequenz ist ein solcher Hochtöner prinzipbedingt immer etwas vorlaut.

Messwerte

Die Sofia 21 AMT zeigt über den gesamten Einsatzbereich ein exzellentes horizontales Rundstrahlverhalten mit leicht ansteigendem Hochtonbereich. Die Sofia 21 ist, wie schon beschrieben, im Bass sehr tief und im Pegel fallend abgestimmt, was sich bei wandnaher Aufstellung aber ausgleicht. Diese Abstimmung ist dabei nicht ganz so ausgeprägt wie bei der Lucy AMT 21, die von 500 Hertz bis 40 Hertz um 5dB abfällt, während es bei der Sofia AMT 21 nur etwa 3dB sind. Die Sofia AMT 21 zeigt im Wasserfalldiagramm zwei leichte Resonanzen, die minimal länger ausklingen. Insgesamt ist sie aber im Mitteltonbereich etwas sauberer als die Lucy 21. Angesichts des kleinen Tieftöners schlägt sie sich auch in Sachen Klirr recht gut: Erst bei 95 Dezibel gibt es leicht ansteigenden Klirr wegen der Hubgrenzen des Treibers, wobei sich hier das Schwestermodell noch etwas belastbarer zeigt. Der Impedanzverlauf entspricht voll und ganz einem 8-Ohm-Laustprecher und stellt keinen Verstärker vor Probleme.

Klang

Die Sofia AMT 21 eignet sich hervorragende für Musikgenuss in kleineren bis mittleren Räumen, in denen sie nicht extrem hoch belastet wird. Positioniert auf einem Sideboard oder Ständer in Wandnähe sorgt die kleine Box für einen profunden und dabei dynamischen Bass, der keine Wünsche mehr offen lässt. Wenn man es nicht übertreibt, reicht damit schon die kleinste Box für ein zufriedenes Musik-Erleben, denn sie ist darüber hinaus ausgewogen und wie schon die Lucy AMT 21 sehr präzise im Mittel- wie Hochtonbereich. Die Raumabbildung gelingt der Box vorzüglich, vor allem wenn man es mit der vertikalen Position genau nimmt: Der AMT sollte möglichst mittig auf Ohrhöhe des Hörers platziert sein – dann dankt es die Sofia 21 AMT mit einer transparenten und offenen und gleichzeitig griffigen Spielweise mit mehr als genügend Tieftondynamik.

Holzliste

Siehe Bauplan

Weichenbestückung

L1: 2,2 mH Luftspule 1,4 mm
L2: 0,82 mH Luftspule 1,0 mm
C1: 10 µF MKT
C2: 3,9 µF MKT
C3: 0,82 µF MKP
R1: 18 Ohm MOX 10 Watt
Llin: 0,15 mH Luftspule 0,7 mm
Clin: 22 µF MKT
Rlin: 22 Ohm MOX 20 Watt

Fazit

Die Sofia AMT 21 ist ideal für die kompetente Beschallung kleinerer Hörräume.
