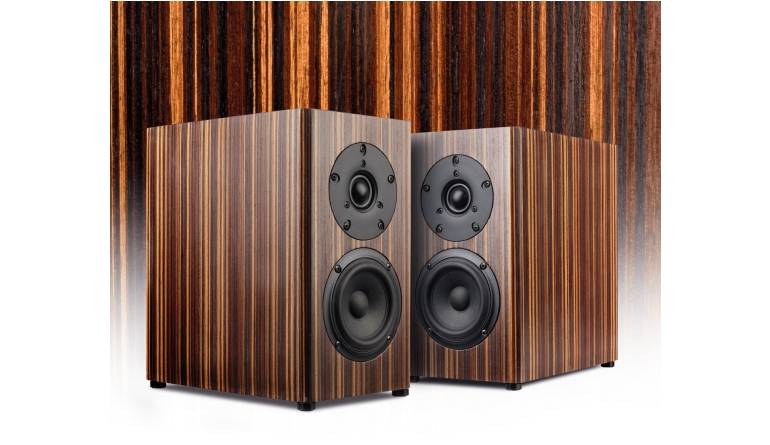

Kleine Box, großer Auftritt

Nachdem der beliebte Hochtöner der Nano 1 nicht mehr lieferbar war, musste ein Nachfolger her, der denselben Anspruch an Musikalität, Neutralität und Nachbaubarkeit erfüllt. Herausgekommen ist die Nano 4 – eine kleine Zweiwege-Bassreflexbox, die beweist, dass guter Klang nicht viel Platz braucht.

Thomas Bakes hat sich für den IGDHContest 2025 erneut an das bewährte Konzept eines kleinen, bezahlbaren Monitors gewagt, der sowohl klanglich überzeugt als auch technisch sauber aufgebaut ist. Die Nano 4 bleibt dabei dem ursprünglichen Charakter treu – kompakt, ehrlich und ohne Effekthascherei.

Technik

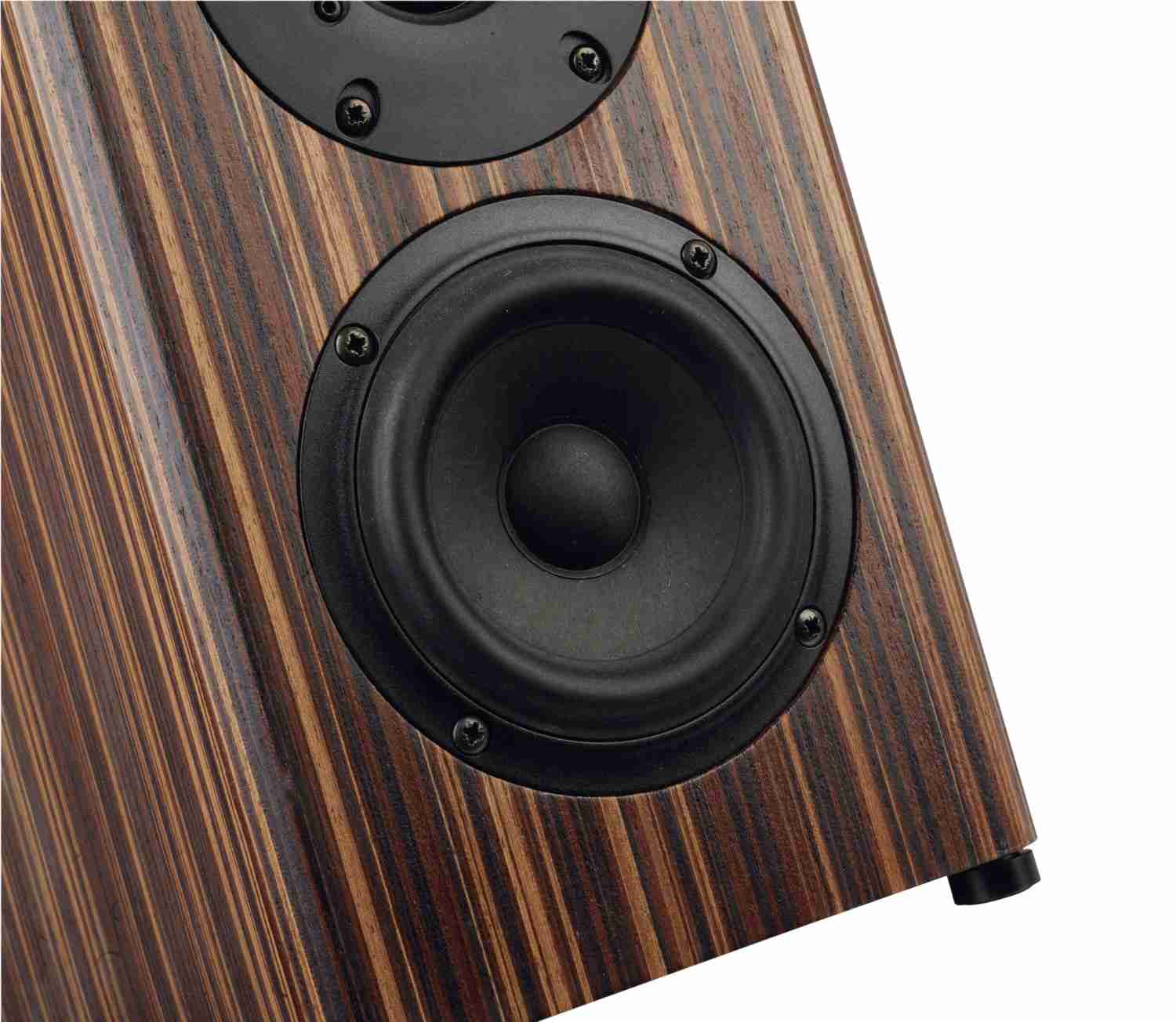

Im Tiefmittelton arbeitet wie gehabt der SB12PFCR25-4 von SB Acoustics – ein 12-Zentimeter-Treiber mit beschichteter Papiermembran, stabilem Aludruckgusskorb und kräftigem Ferritmagneten.

Seine Stärken liegen in einem linearen Antrieb, geringen Verzerrungen und einem ausgewogenen Verhältnis aus Pegelfestigkeit und Feinauflösung. Zusammen mit dem 9-Liter-Bassreflexgehäuse ergibt sich ein erstaunlich fülliger Grundton, der weit über das hinausgeht, was man von einem solch kleinen Chassis erwarten würde. Im Hochton kommt nach dem Auslaufen des Hochtöners der ursprünglichen Nano die Scan Speak D2604/830000 zum Einsatz – eine 26-mm-Gewebekalotte mit symmetrischer Kammer und exzellenten Messwerten, vor allem angesichts des geringen Preises. Sie arbeitet ab einer Trennfrequenz von rund 2 Kilohertz, wodurch der Übergang zum Tiefmitteltöner gleichmäßig und verzerrungsarm erfolgt. Das Abstrahlverhalten der Scan-Speak- Kalotte sorgt für ein neutrales, aber niemals langweiliges Klangbild.

Gehäuse

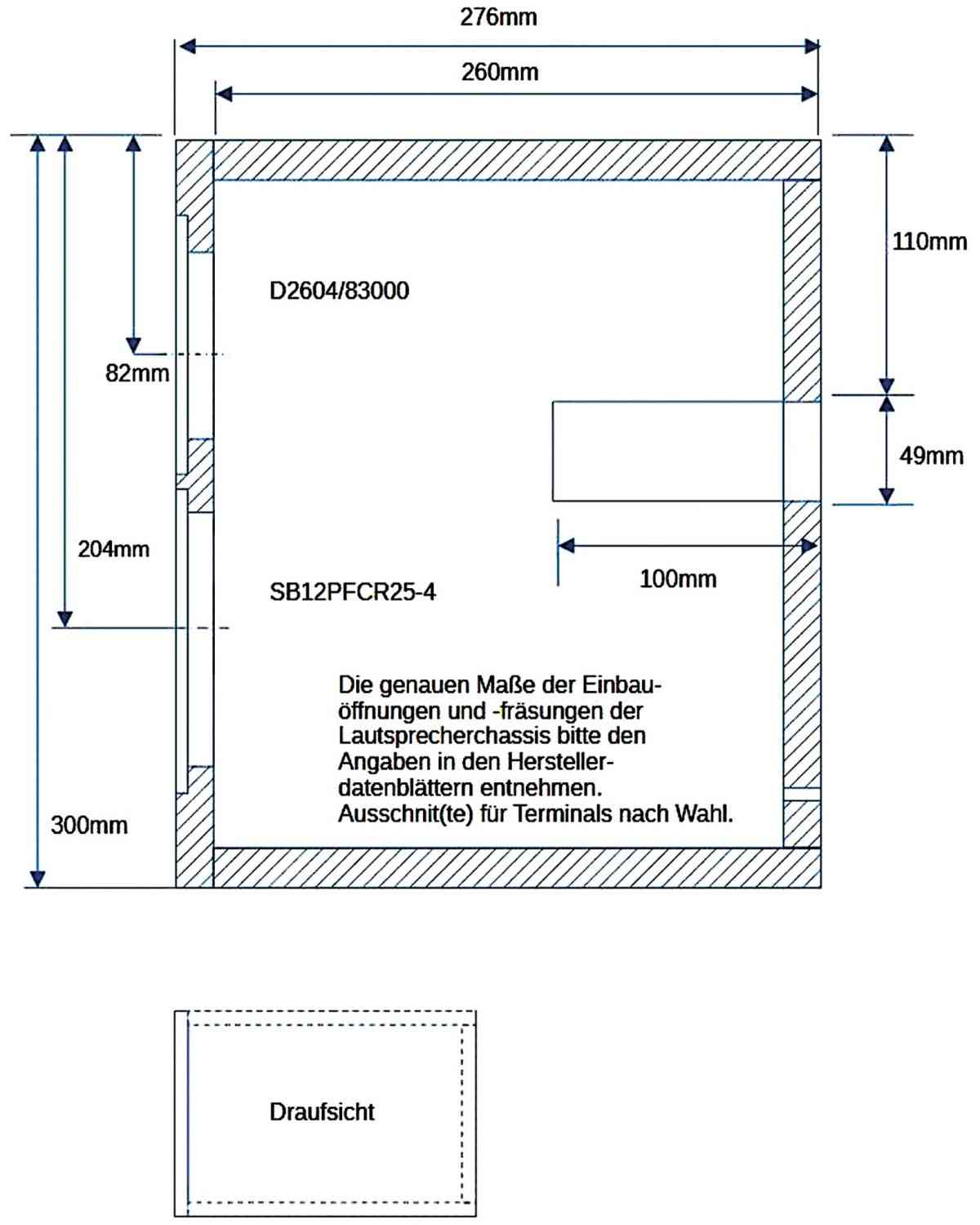

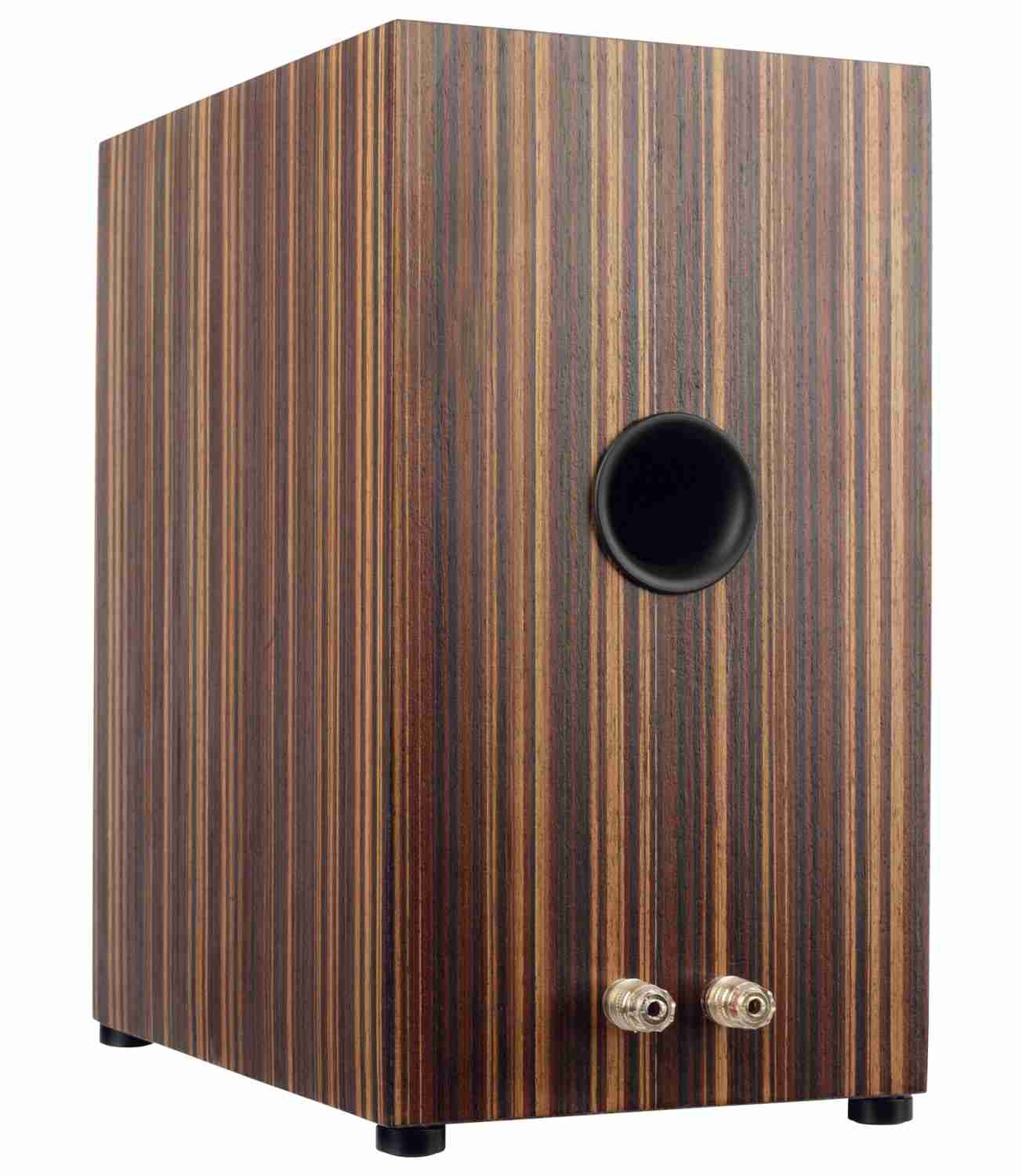

Das kompakte 9-Liter-Gehäuse folgt einer klassischen, rechteckigen Form mit rückseitigem Bassreflexrohr. Die Außenmaße betragen 300 × 170 × 276 Millimeter, wodurch sich die Nano 4 auch in kleinen Räumen oder auf einem Schreibtisch perfekt integrieren lässt. Eine Versteifung im Inneren gibt es nicht, was aufgrund der kompakten Abmessungen noch in Ordnung geht. Gedämmt wird mit Polyesterwatte, hinter dem Tieftöner etwas lockerer, im oberen Bereich dichter. Das Reflexrohr ist auf die untere Grenzfrequenz von rund 65 Hz abgestimmt, was für ein kompaktes Gehäuse einen erfreulich kräftigen Bass liefert, ohne das Impulsverhalten zu verschmieren.

Frequenzweiche

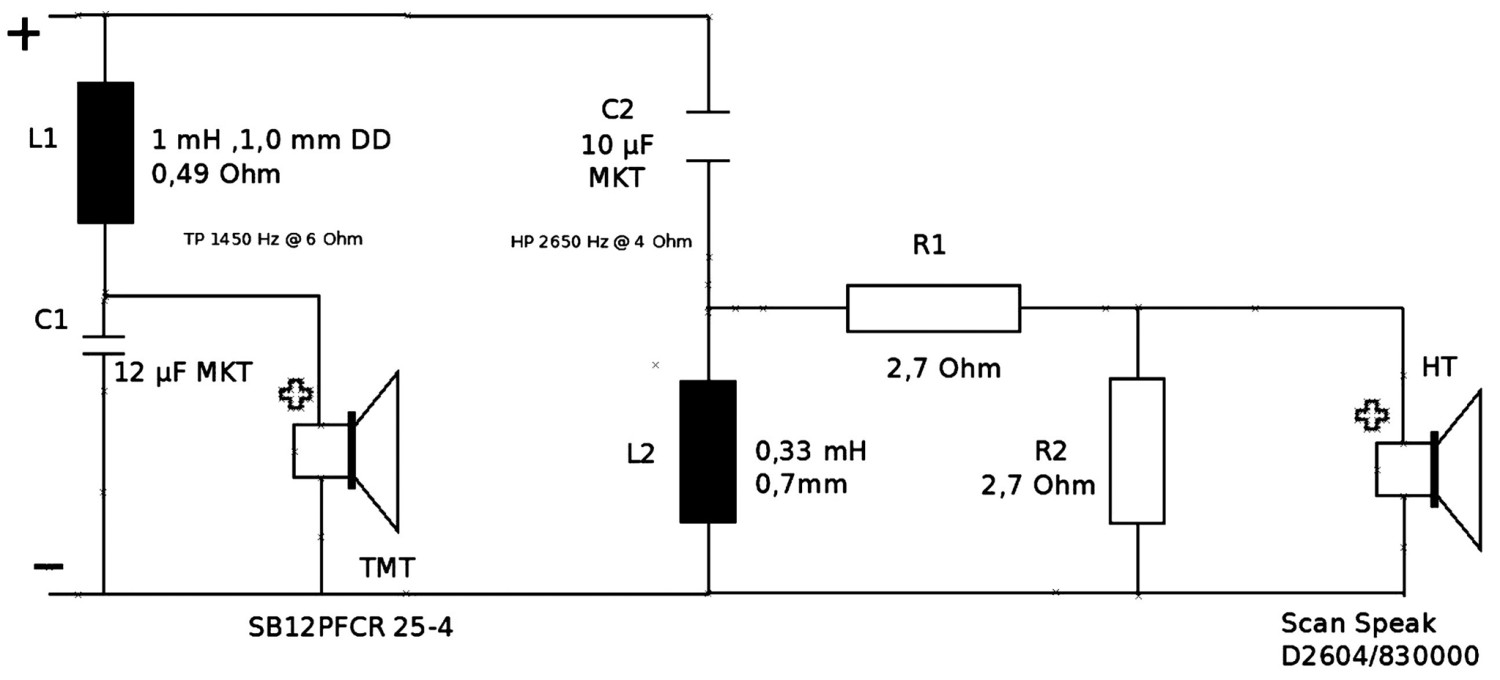

Die Frequenzweiche wurde als 12 dB-Butterworth- Filter realisiert – eine klassische Lösung mit harmonischer Phasenlage und ausgewogener Übernahme. Für den Tiefpass arbeitet eine 1-mH-Spule mit einem 13-µF-Kondensator zusammen, während der Hochpass aus 0,33 mH und 10 µF besteht. Zwei 2,7-Ohm- Widerstände stellen den Pegel des Hochtöners ein, und erlauben durch leichte Variation eine Anpassung an Raum und Geschmack. Die Filterung sorgt dafür, dass die Scan- Speak-Kalotte niemals aufdringlich wirkt und der kleine SB-Tiefmitteltöner seine Stärken voll ausspielt – präzise, kontrolliert und dynamisch.

Messungen

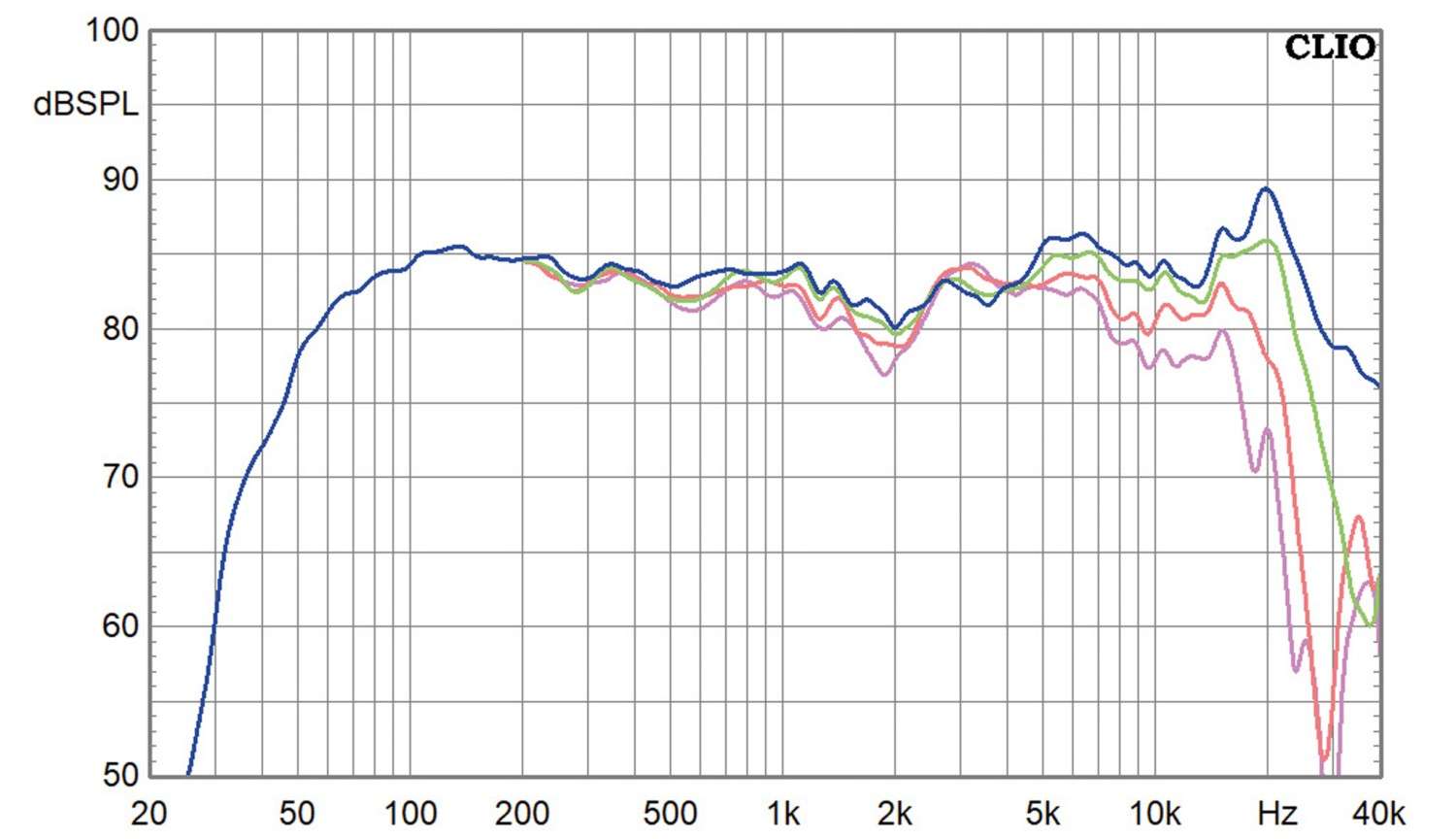

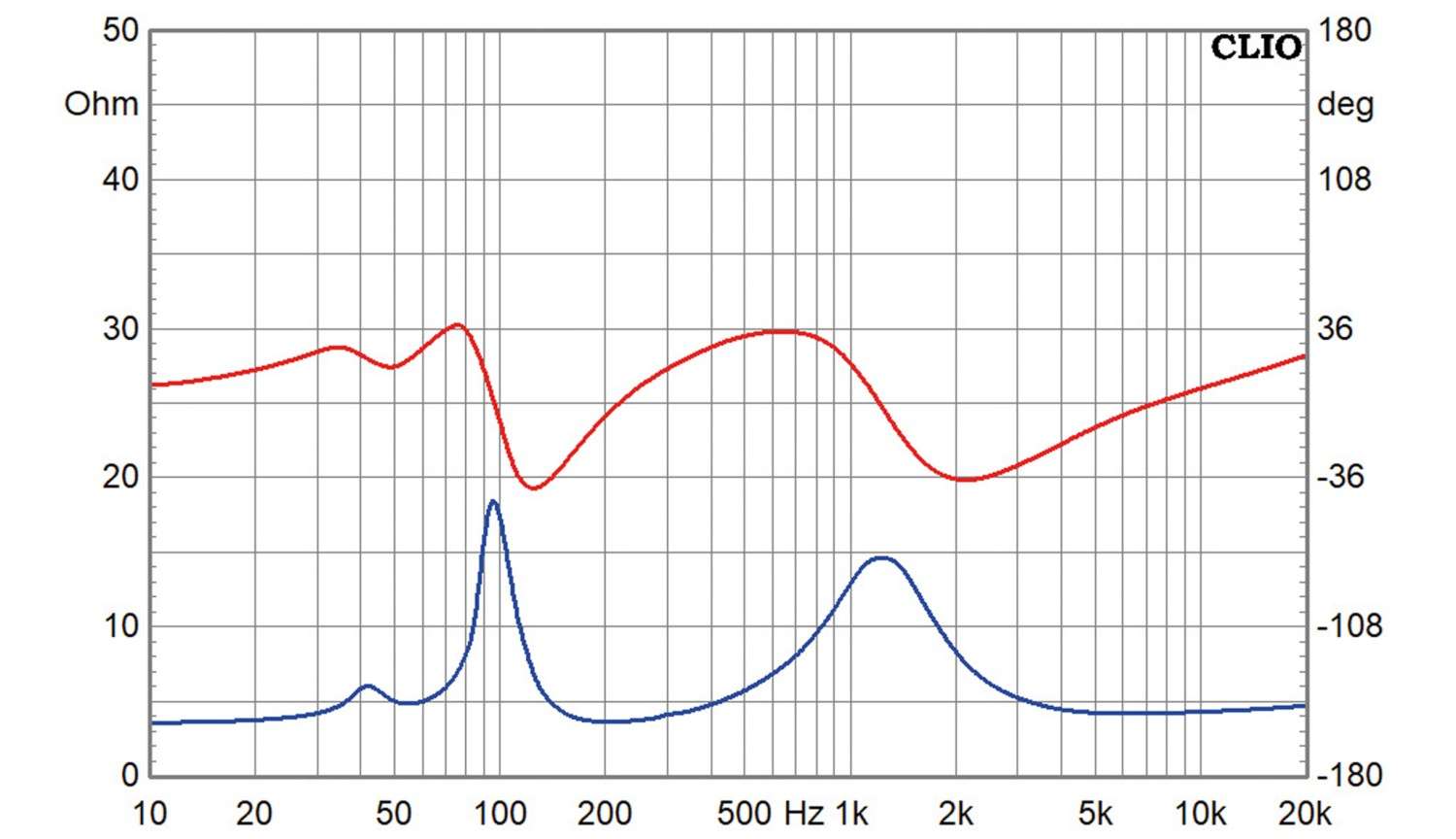

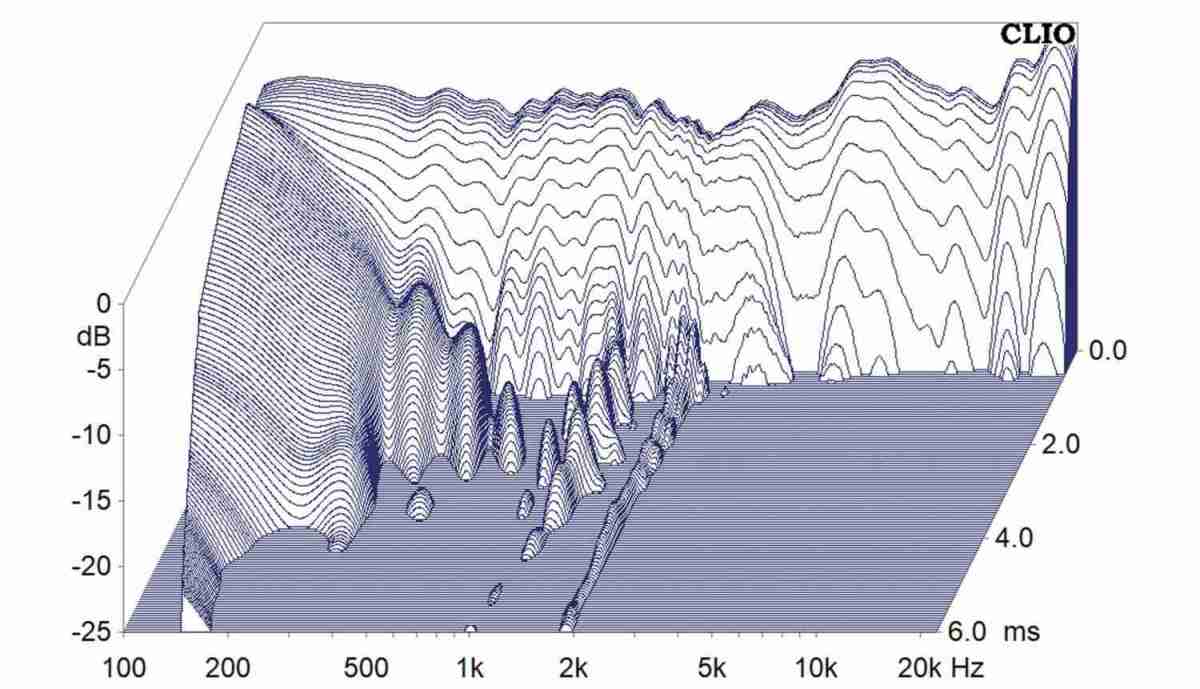

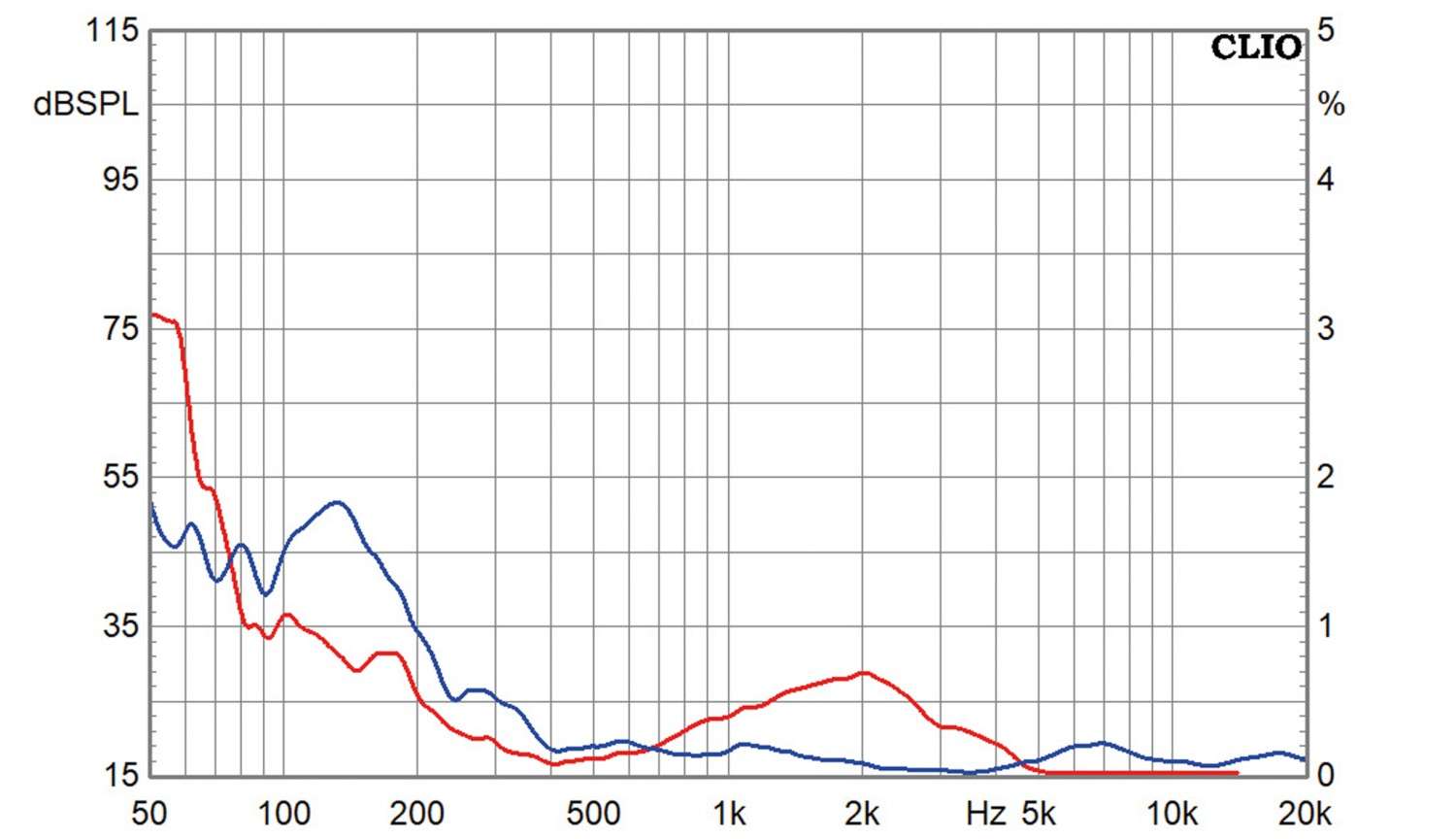

Die Messungen zeigen eine recht ausgewogene Wiedergabe mit einem leicht betonten Grundton, der die kompakte Abstimmung geschickt kaschiert. Der Frequenzgang verläuft von etwa 70 Hz bis über 20 kHz gleichmäßig, ohne störende Resonanzen oder Senken. Die Impedanz bleibt unkritisch, das Minimum liegt über 4 Ohm – somit ist die Nano 4 auch röhrentauglich. Der Wirkungsgrad liegt bei knapp 85 dB/2,83 V, was in Verbindung mit dem gutmütigen Impedanzverlauf auch mit kleineren Verstärkern gut funktionieren sollte.

Hörtest

Im Hörraum zeigt die Nano 4 sofort, dass sie weit mehr ist als ein „Billig-Projekt“. Trotz der geringen Größe spielt sie erwachsen, mit klarer Stimmenwiedergabe und überzeugender Raumabbildung. Sänger und Instrumente stehen stabil im Raum, die Tiefenstaffelung wirkt präzise und glaubwürdig. Der Bass reicht zwar nicht in die unterste Oktave hinab, wirkt aber durch die leicht pointietre Abstimmung satt und konturiert – gerade bei akustischer Musik oder Pop überzeugt die Nano 4 durch ihre rhythmische Straffheit. Der Mittelton ist ausgewogen, Stimmen klingen natürlich, und die Scan-Speak-Kalotte sorgt für feine Details, ohne Härte oder Überzeichnung. Auch dynamisch weiß die Box zu überraschen: selbst bei höheren Pegeln bleibt sie gelassen, löst sauber auf und vermittelt eine erstaunliche Spielfreude.

Aufbauanleitung

Der Aufbau erfolgt klassisch: Auf einer Seitenwand werden Deckel, Boden und Rückwand verleimt, danach folgt die zweite Seitenwand und die Schallwand. Nach dem Fräsen der Chassisausschnitte wird die Dämpfung eingebracht – im oberen Bereich dichter, hinter dem Tieftöner lockerer. Die Weiche findet ihren Platz am Gehäuseboden.

Holzliste


Material: 16 mm MDF

2 × 300 × 170 mm Front / Rückwand
2 × 300 × 240 mm Seiten
2 × 240 × 134 mm Deckel / Boden

Zubehör pro Box

 Bassreflexrohr,
 Terminal,
 Schrauben,
 Polyesterwatte,
 Dichtband,
 Lautsprecherkabel

Lieferant: Soundimports

Weichenbestückung

L1: 1 mH Luftspule (1 mm)
L2: 0,33 mH Luftspule (0,7 mm)
C1: 13 µF MKP (10 + 3,3 µF)
C2: 10 µF MKP
R1: 2,7 Ohm MOX 10
R2: 2,7 Ohm MOX 10

Fazit

Eine kompakte, neutral abgestimmte Box mit kräftigem Bass und hervorragender Räumlichkeit – ideal für kleine Räume oder als hochwertiger Desktop-Monitor.
