Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: IMG Stageline MRD-190N


IMG Stage Line MRD-190N

Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 1
5045

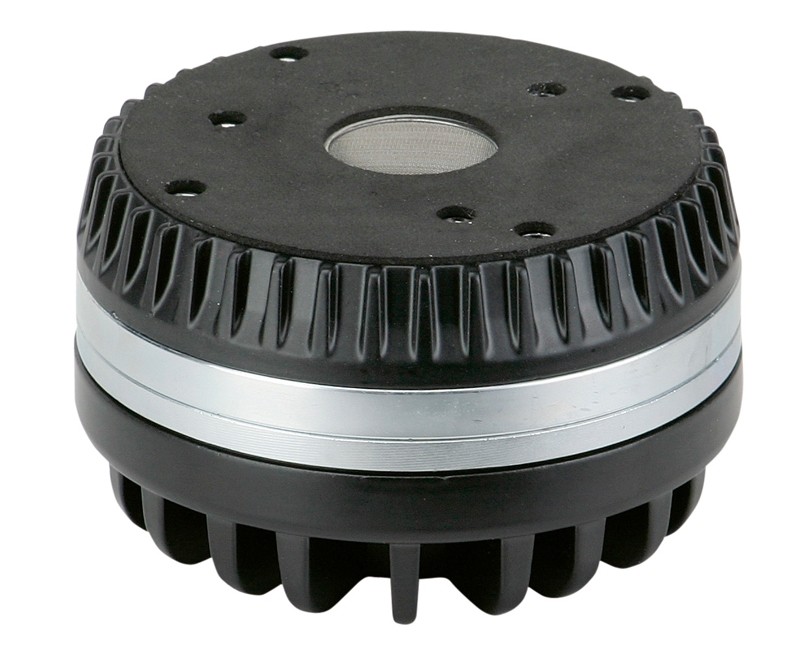

Einen recht leichtgewichtigen Hochtontreiber mit ansprechender Leistung bietet IMG Stage Line mit dem MRD-190N. Das „N“ im Namen deutet schon darauf hin: Der Antriebsmagnet besteht aus Neodym, das für eine hohe Magnetfeldstärke bei niedrigem Gewicht sorgt. Auf der Rückseite garantieren großzügig ausgeformte Rippen die ausreichende Wärmeabfuhr im Dauerlastbetrieb. Durch eine auswechselbare Montageplatte kann der Treiber sowohl direkt als auch mit einem 1-3/8-Zoll-Schraubgewinde montiert werden. In unseren Messungen am MRH-200- Horn erwies sich der MRD-190N als ziemlich breitbandiger Treiber, der sich problemlos ab etwa 1 Kilohertz einsetzen lässt – je nach verwendetem Horn eventuell sogar noch ein bisschen darunter. Bei optimaler Linearität ließe sich mit dem IMG Stage Line ein Nominalpegel von immerhin 105 Dezibel realisieren. In unserem Testsetup glänzte er durch einen durch die Bank niedrigen Klirr, dessen K2-Anteil erst bei 105 Dezibel über die Ein-Prozent-Marke klettert – das ist aber absolut typisch für einen solchen Treiber.

Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 2Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 3Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 4Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 5Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 6Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 7Lautsprecherchassis Hochtöner IMG Stageline MRD-190N im Test, Bild 8
Bei einem breitbandigen Einsatz muss die Stufe bei 4 Kilohertz separat entzerrt werden – durch den oberhalb wieder abfallenden Schalldruckpegel sollte sich das mit einem einfachen Saugkreis leicht realisieren lassen. Das Wasserfalldiagramm zeigt leichte Unruhe ab dem Präsenzbereich – allesamt Störungen aber, die sehr zügig abklingen. Trotz des etwas unruhigen Verlaufs bleibt die Impedanz konstant oberhalb von 8 Ohm – ideal also für den Einsatz mit einem Röhrenverstärker. Insgesamt bietet der MRD-190N die ideale Treiberbasis für mittelgroße Hornkonzepte – aufgrund seiner Breitbandigkeit auch in Zwei-Wege-Systemen mit einem großen Tiefmitteltöner, wie sie ja in letzter Zeit immer beliebter werden.

Preis: um 135 Euro

Lautsprecherchassis Hochtöner

IMG Stageline MRD-190N


12/2011 - Holger Barske

Ausstattung & technische Daten
Technische Daten
Hersteller: IMG Stage Line
Bezugsquelle: Monacor, Bremen
Unverb. Stückpreis 134
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 521
Re (in Ohm): 6.7
Rms (in Kg/s): Nein
Qms: 7.96
Qes: 2.18
Qts: 1.71
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0.04
Sd (in cm²): Nein
Ausstattung
Korb Nein
Membran Nein
Dustcap Nein
Sicke Nein
Schwingspulenträger k.A.
Schwingspule 44 mm
Xmax absolut Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges 1´´ und 1 3/8´´ Montage
