Vergleichstest: Mundorf U80W1.1


Mundorf U80W1.1

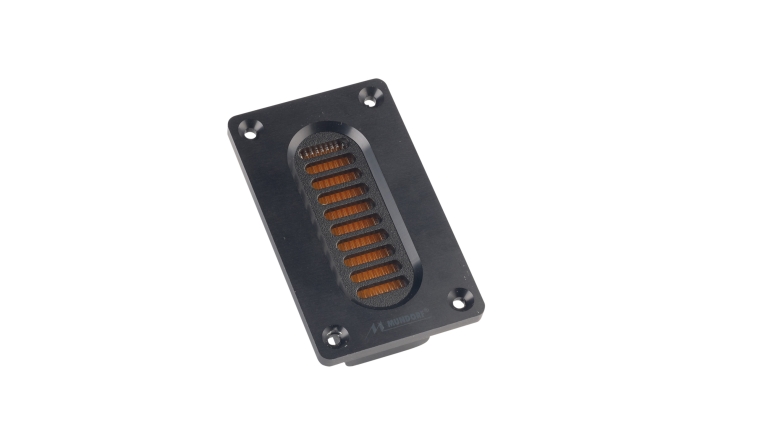

Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 1
21530

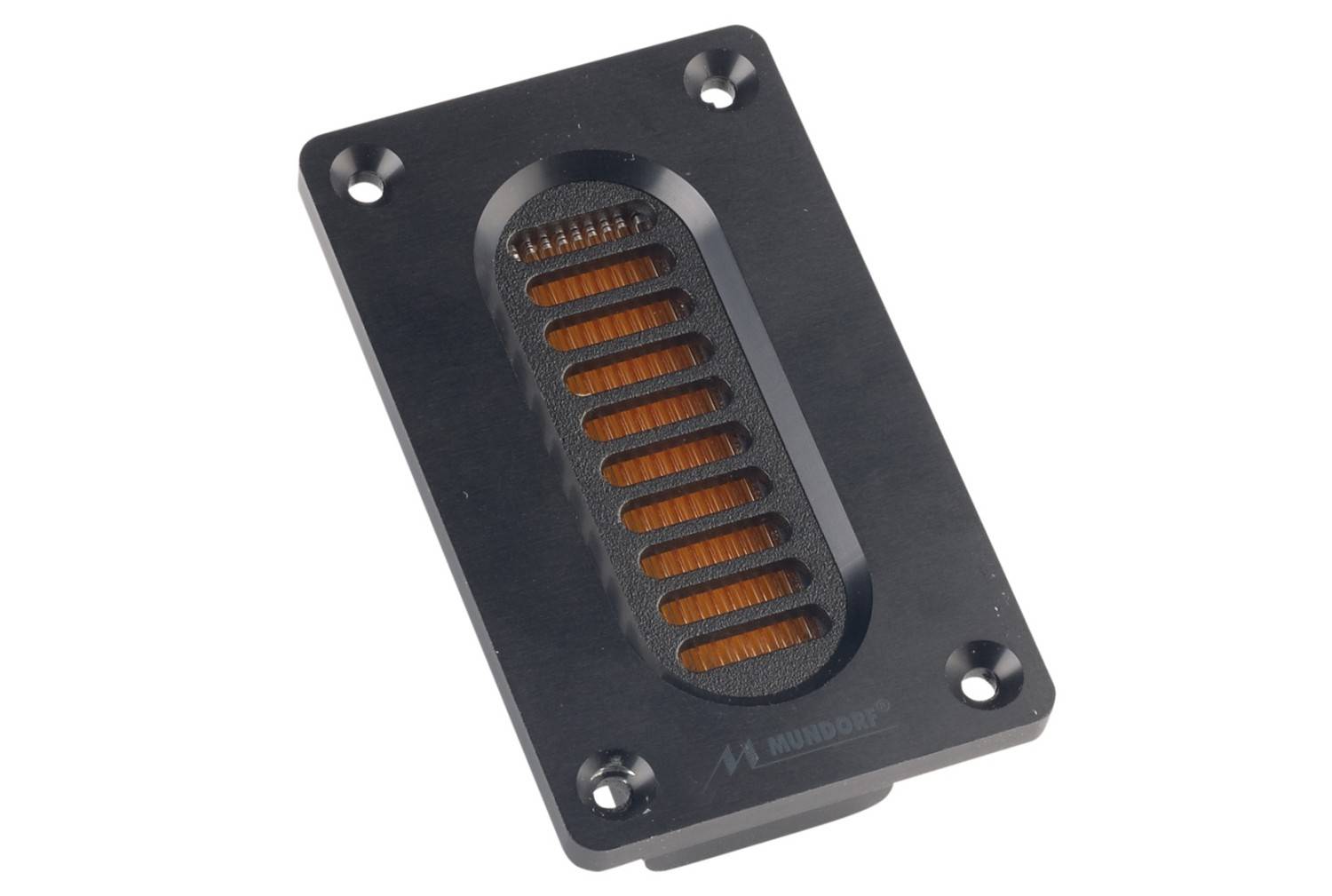

Der nächstgrößere AMT der neuen „U-Serie“ ist der U80W1.1, der von Mundorf selbst als der größere der beiden kleinen „Allrounder“ der Serie bezeichnet wird. Hier ist die gefaltete Folie, die den Schall abstrahlt, bei unveränderter Breite um 2 Zentimeter in der Länge gewachsen. Dadurch verbessern sich Wirkungsgrad und untere Grenzfrequenz etwas, während das vertikale Rundstrahlverhalten etwas eingeschränkt wird - gut also, wo sich entweder der Hörabstand vergrößert oder ein solches Verhalten eher gewünscht wird. Die neue Schallwand ist hier schon rechteckig – eine runde Version wäre hier schon geradezu riesig und würde teures Material verschwenden.

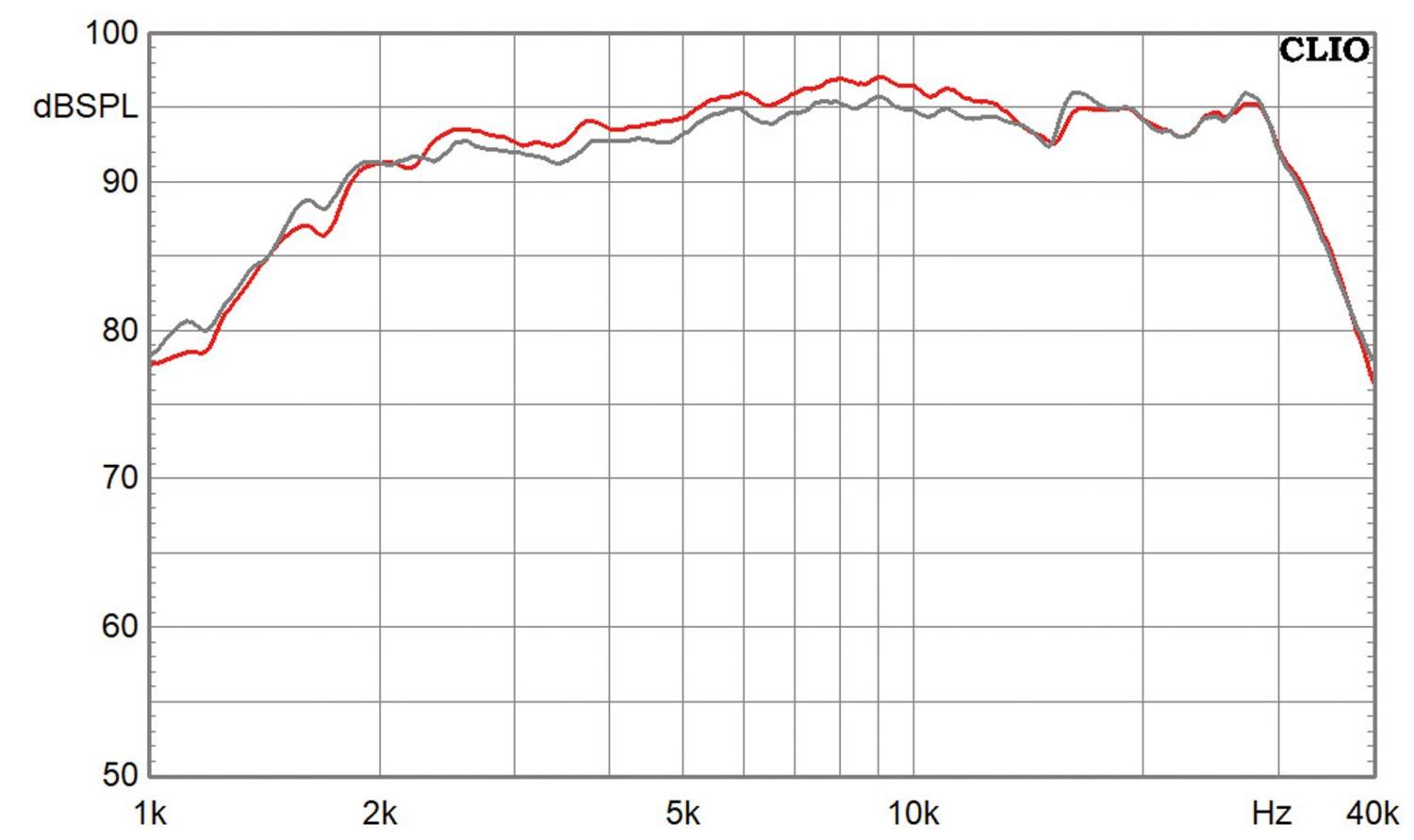

Noch mehr als der U60W1.1 überzeugt der „80er“ mit einem extrem linearen Frequenzgangverlauf in einem sehr weiten Bereich. Auch hier gibt es einen harmlosen kleinen „Schlenker“, diesmal bei 16 Kilohertz, der aber mit der neuen Frontplatte etwas harmloser ausfällt, weil er erstens nicht mehr so scharfkantig ist und zweitens jetzt unter dem breitbandig zwischen 2 und 15 Kilohertz um etwa 1,5 Dezibel höheren Pegel liegt.

Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 2Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 3Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 4Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 5Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 6Lautsprecherchassis Hochtöner Mundorf U80W1.1 im Test, Bild 7

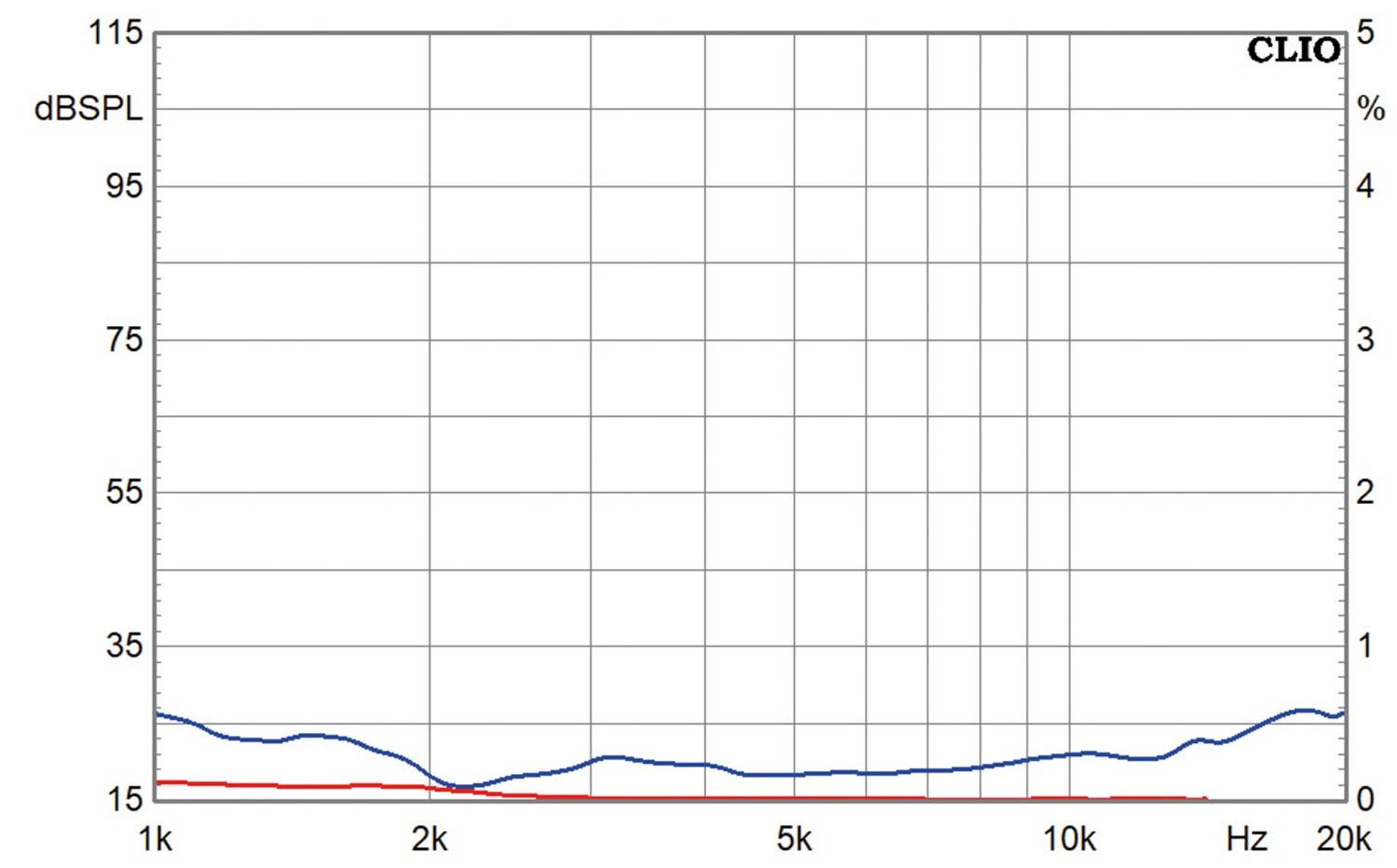

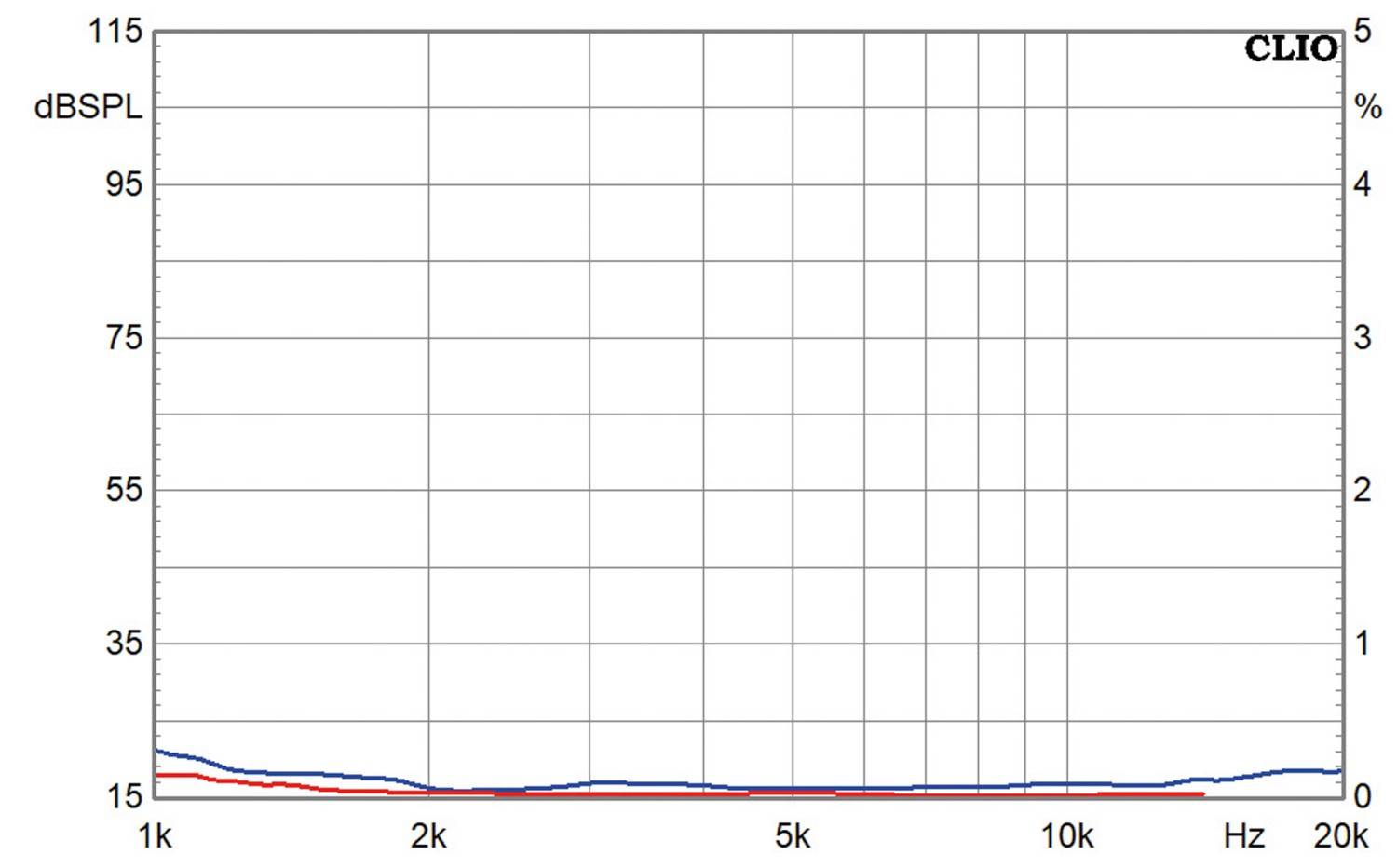

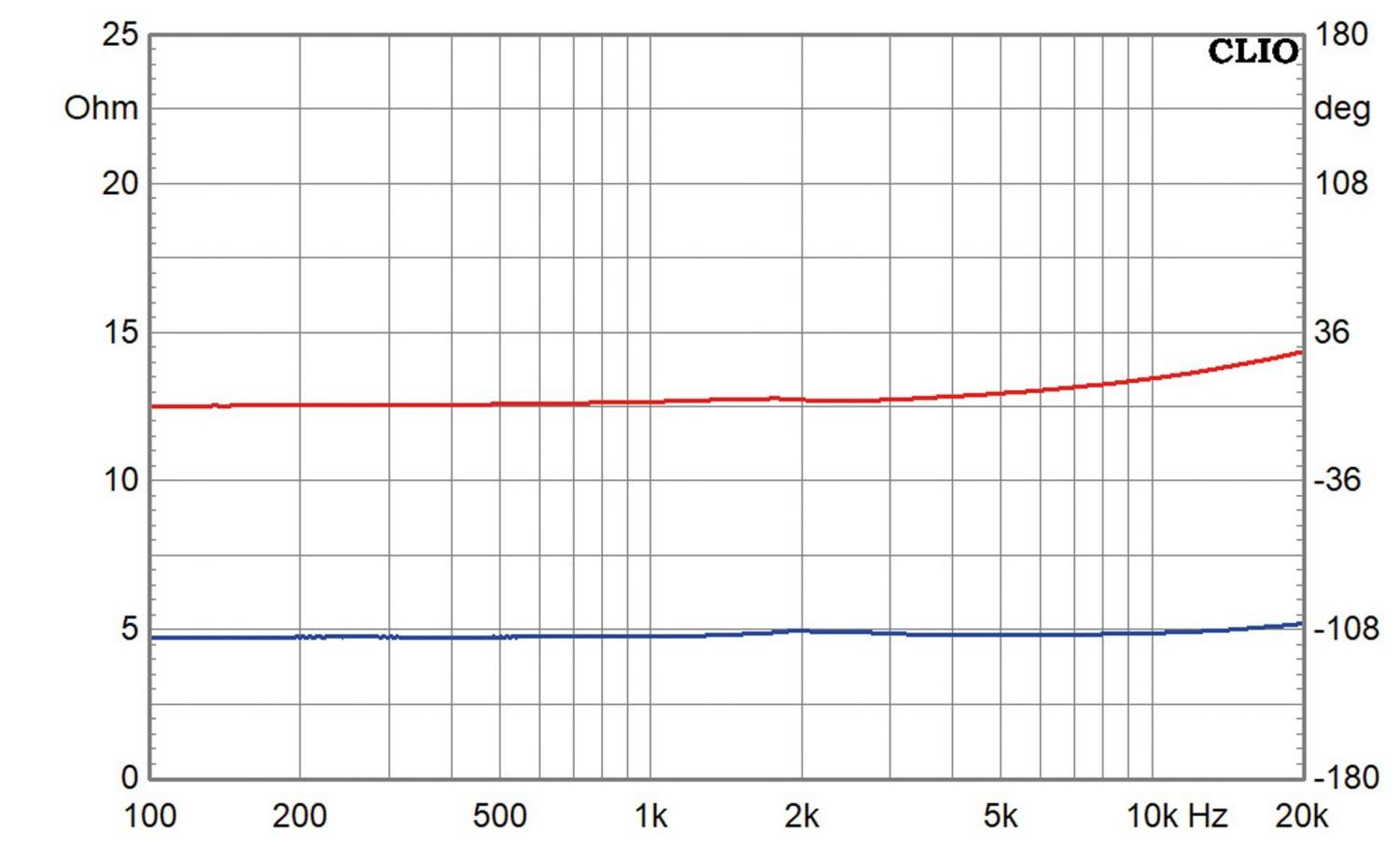

Ansonsten zeigt der Treiber volle Einsatzbereitschaft bereits ab knapp unter 2 Kilohertz, was auch die Klirrmessungen belegen und einen nutzbaren Wirkungsgrad von rund 95 Dezibel an 2,83 Volt. Die „Impedanzspitze“ liegt hier bei 1900 Hertz.

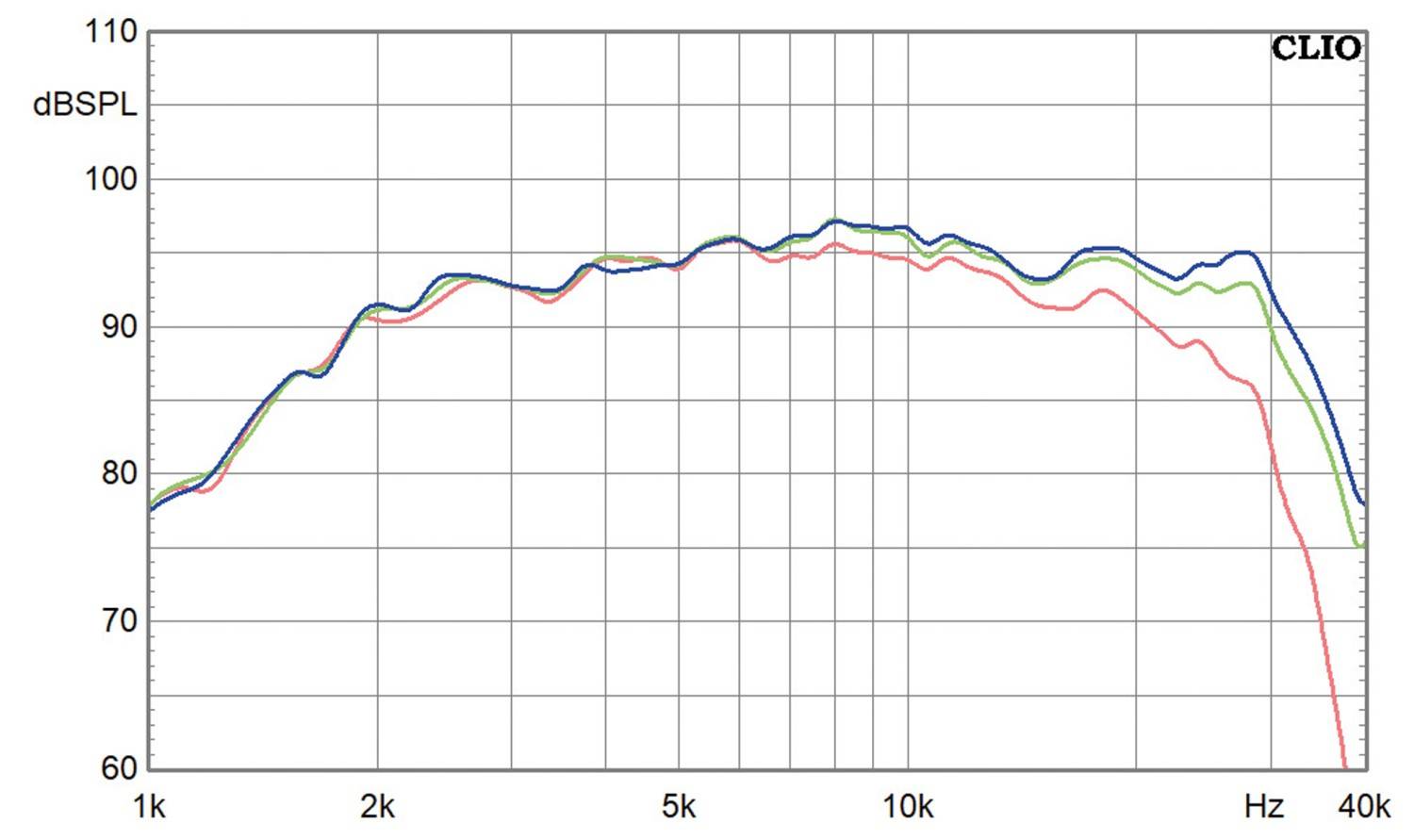

Die obere Grenzfrequenz liegt hier immer noch bei rund 30 Kilohertz und wird auch noch unter einem Messwinkel von 15 Grad erreicht, während der Pegelabfall unter einem Winkel von 30 Grad etwas größer ausfällt.

Zwischen 5 und 2 Kilohertz fällt der Pegel immer noch sanft ab, während man sich bei der Abstimmung überlegen kann, ob man nach ganz oben hinaus einen eher sanfteren Klang möchte oder mit einem Bypass-Kondensator zum Vorwiderstand noch etwas mehr Superhochton herausholt.

69
Anzeige
Your Style, Your Speaker, Your Music…Solano!

>> Mehr erfahren

Fazit

Fast perfekter Air Motion Transformer für tief angekoppelten Einsatz in Hifi -Boxen und Studio-Monitoren.

Preis: um 250 Euro

Lautsprecherchassis Hochtöner

Mundorf U80W1.1


06/2022 - Thomas Schmidt


Ausstattung & technische Daten
Technische Daten
Hersteller: Mundorf
Bezugsquelle: Mundorf, Köln
Internet: www.mundorf.com
Unverb. Stückpreis 249,90 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 1900
Re (in Ohm): 4.35
Rms (in Kg/s): Nein
Qms: Nein
Qes: Nein
Qts: Nein
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): Nein
Sd (in cm²): Nein
Ausstattung
Frontplatte: Aluminium
Membran Nein
Dustcap Nein
Sicke Nein
Schwingspulenträger Nein
Schwingspule Nein
Xmax Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Air Motion Transformer
Außenabmessungen: (in mm) 101 x 61 mm
Einbaumaß: 84 x 33 mm
Einbautiefe in mm 45 mm
Korbrandtiefe (in mm) 6 mm
