Kategorie: Lautsprecherchassis Hochtöner

Vergleichstest: Mundorf U60W1.1


Mundorf U60W1.1

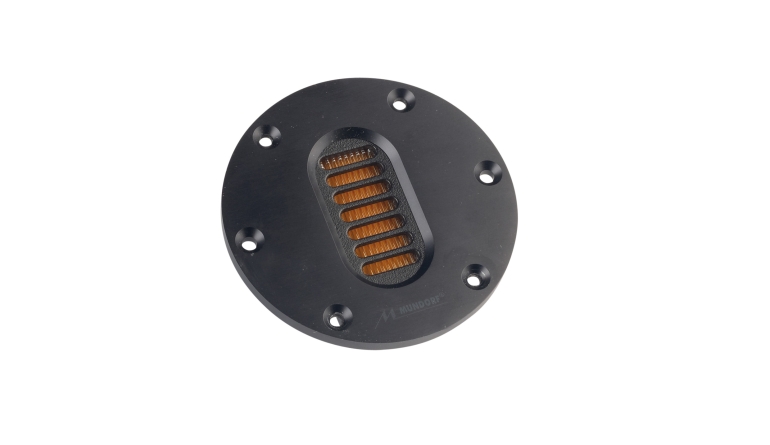

Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 1
21529

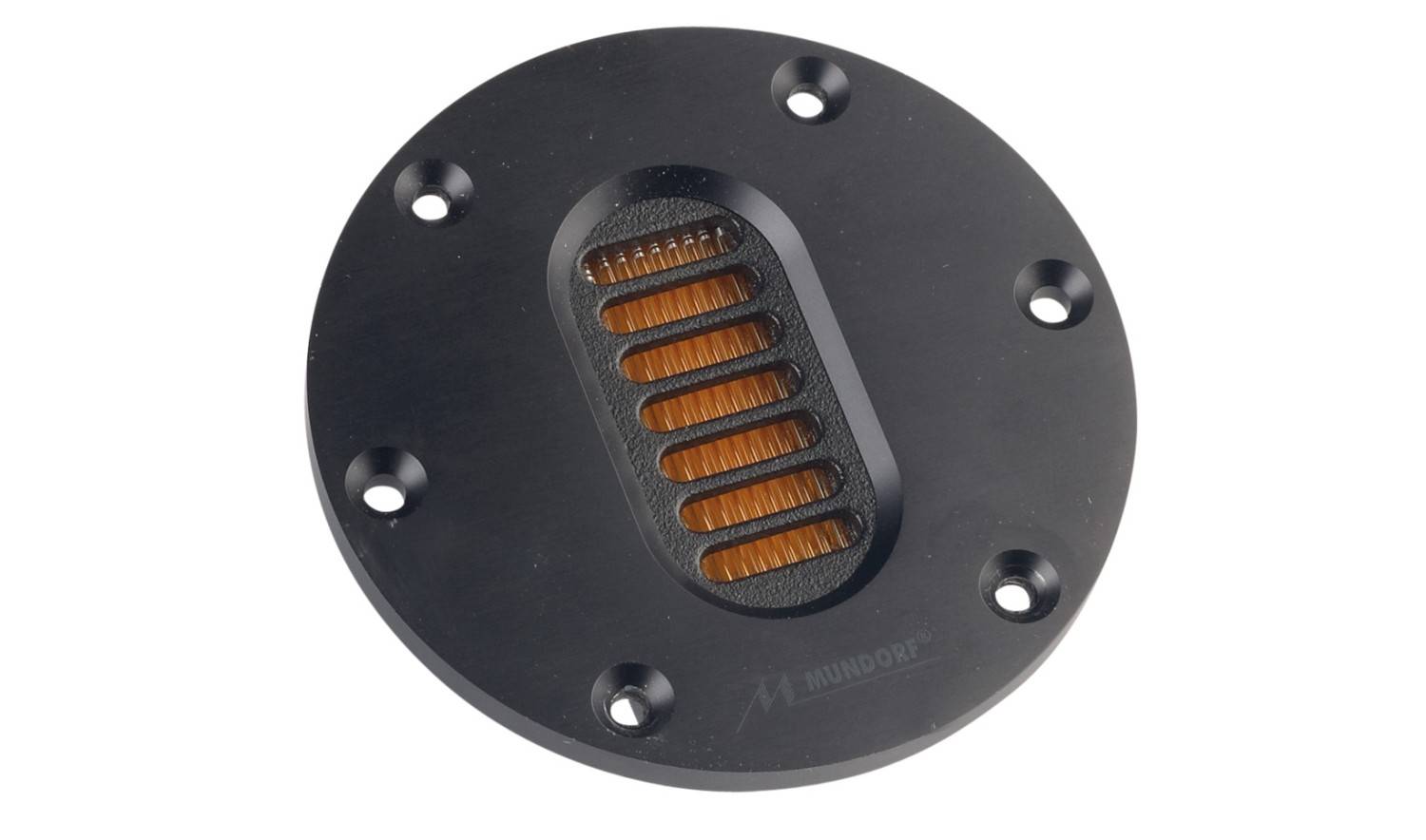

Mit einer Länge der schallabstrahlenden Fläche von etwa 60 Millimeter ist der UW60 zum Zeitpunkt der Fertigstellung des Heftes der kleinste Treiber der Serie.

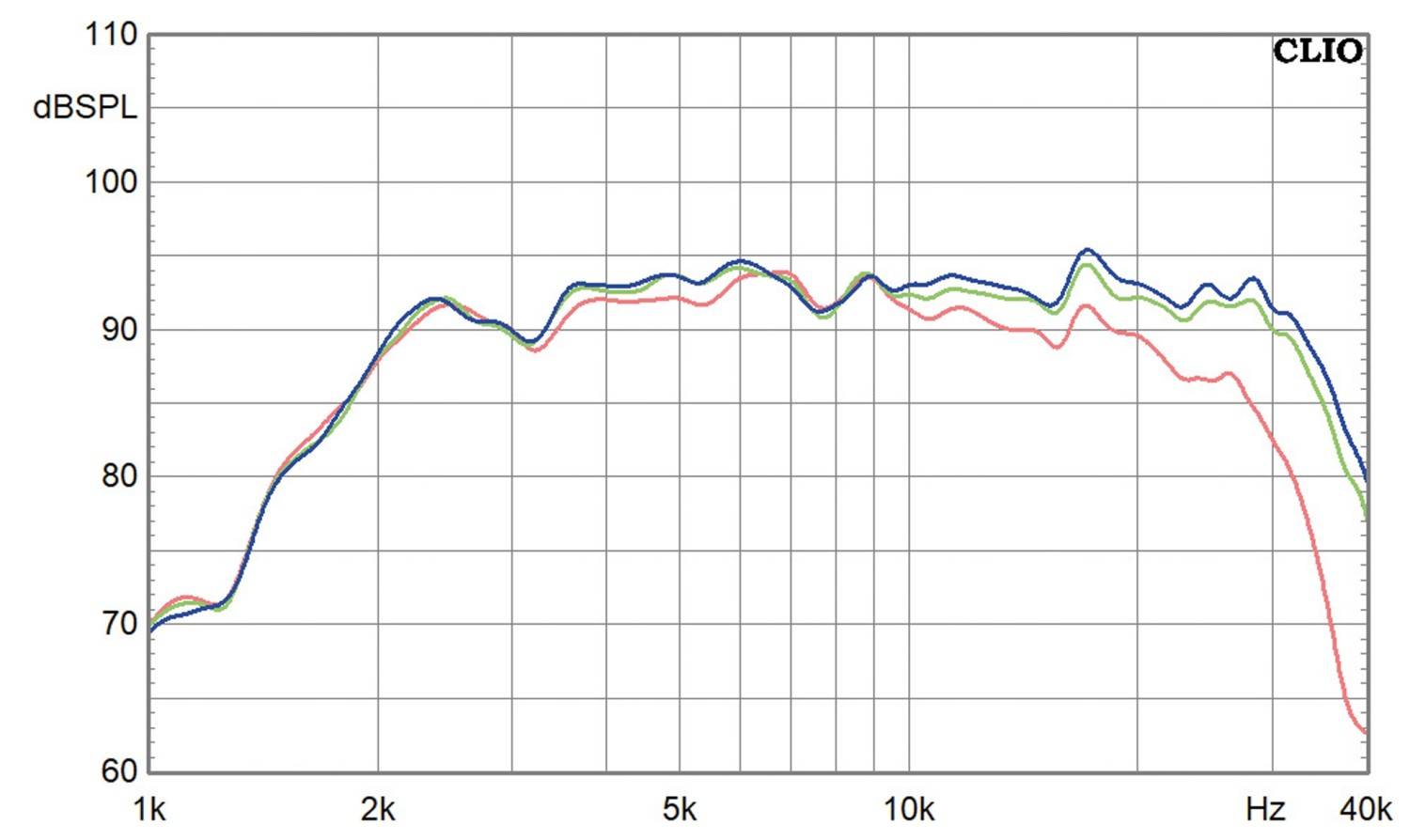

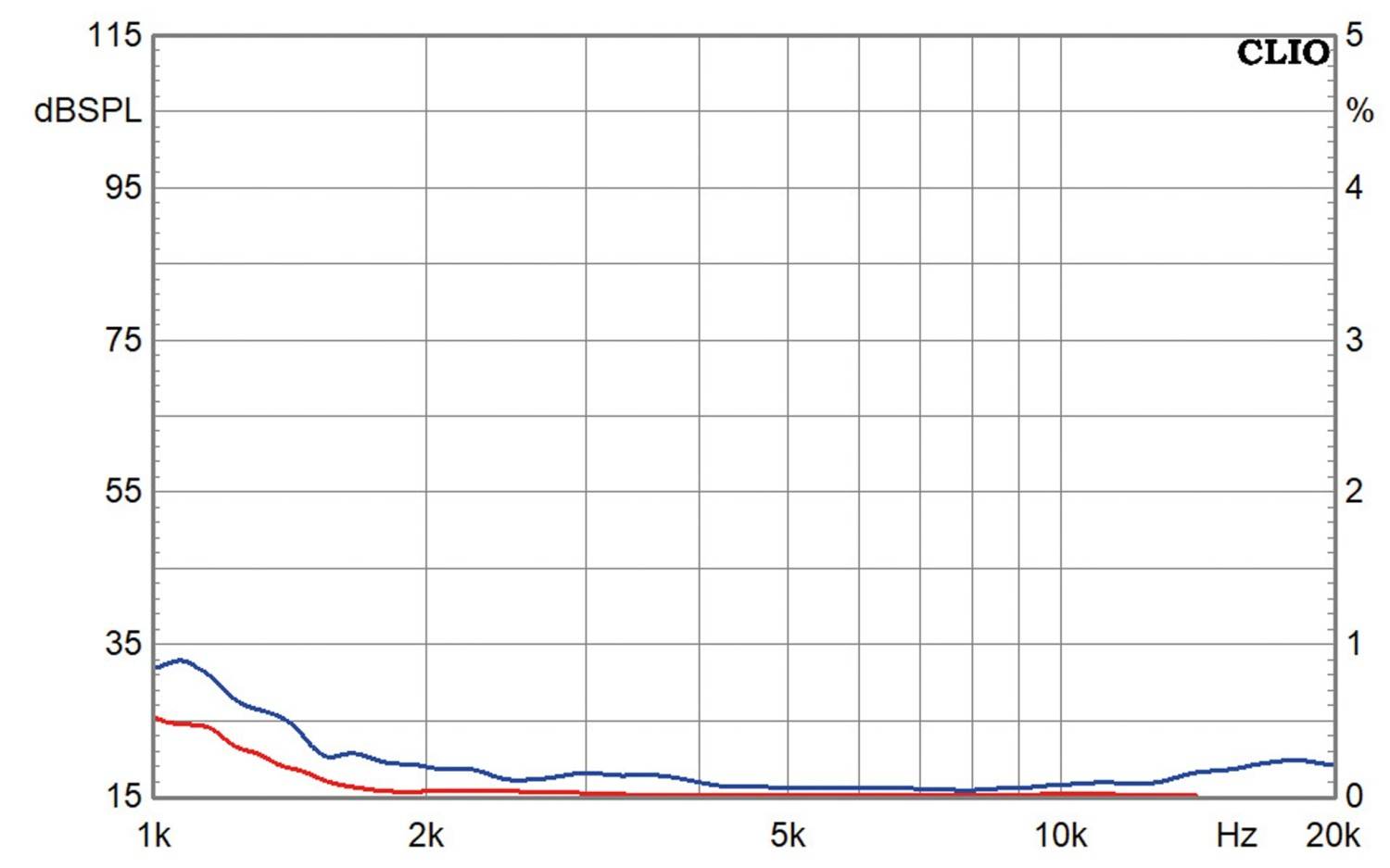

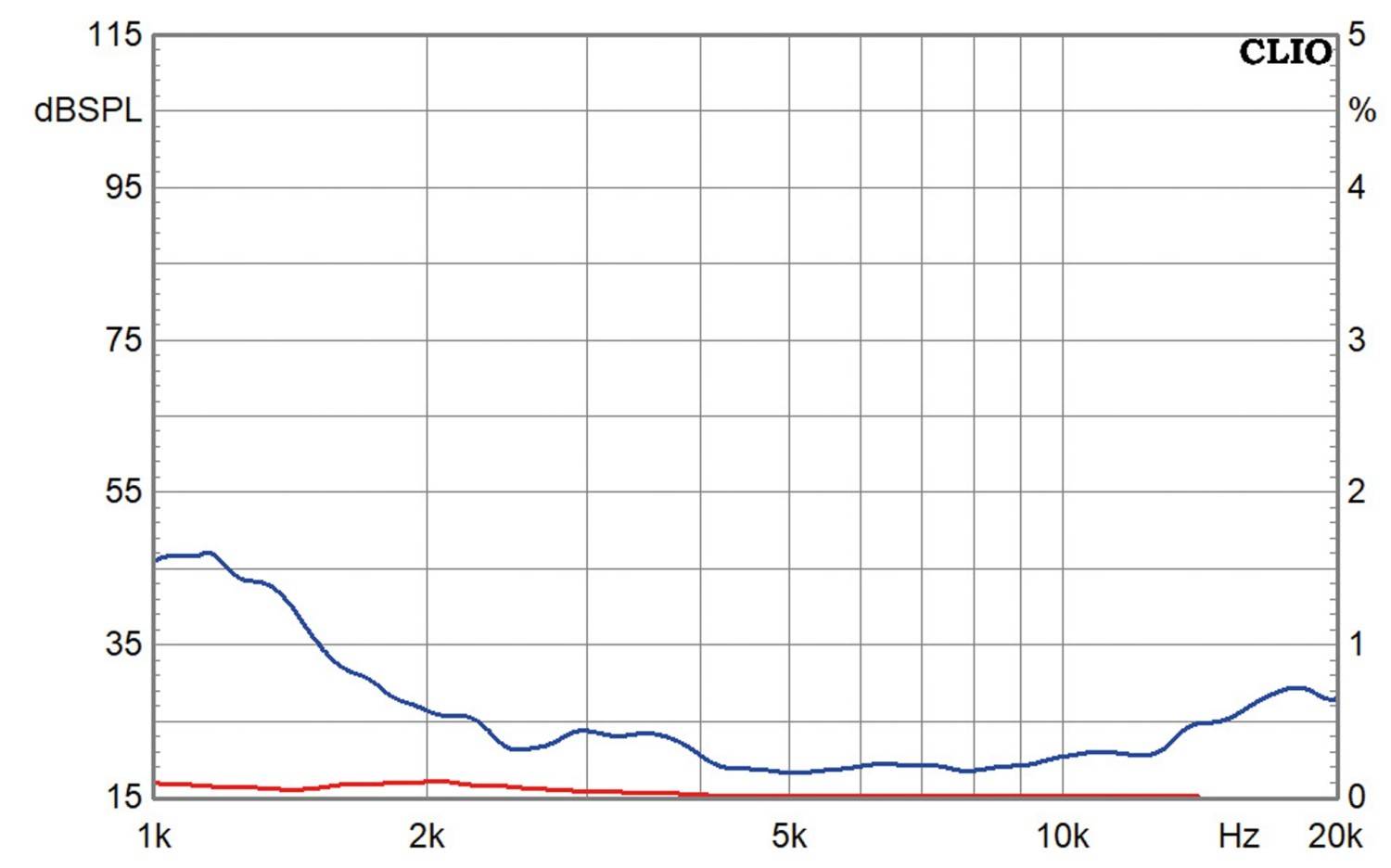

Die rechteckige Frontplatte wird hier in eine runde Frontplatte eingesetzt, Der U60W1.1 überzeugt vor dem Messmikrofon durch einen sehr breitbandigen Auftritt mit einer oberen Grenzfrequenz von über 30 Kilohertz und einem horizontal sehr guten Rundstrahlverhalten. Nach unten hin fällt der Pegel bei etwa 2 Kilohertz relativ steil ab - eine Marke, bei der auch der K2 bei 95 Dezibel Pegel schon leicht ansteigt.

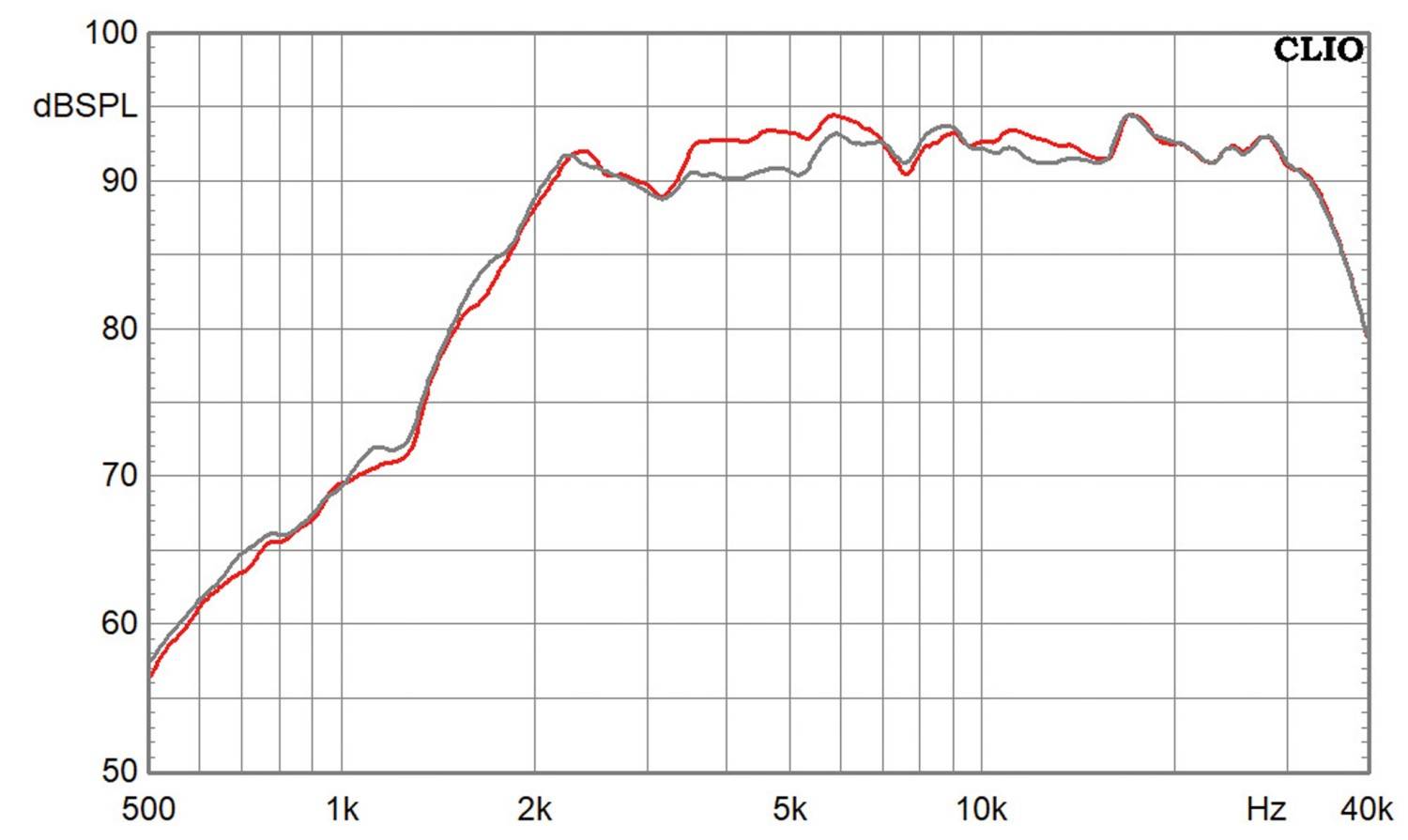

Der Frequenzgangverlauf mit der neuen Frontplatte ist ebenfalls linear und glatt, der kleine Peak um 18 Kilohertz, wird durch den darunter etwas höheren Pegel noch etwas harmloser. Zwischen 3 und 6 Kilohertz bringt die kurze Schallführung etwas mehr Pegel, was bei der Abstimmung einer Weiche berücksichtig werden muss.

Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 2Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 3Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 4Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 5Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 6Lautsprecherchassis Hochtöner Mundorf U60W1.1 im Test, Bild 7

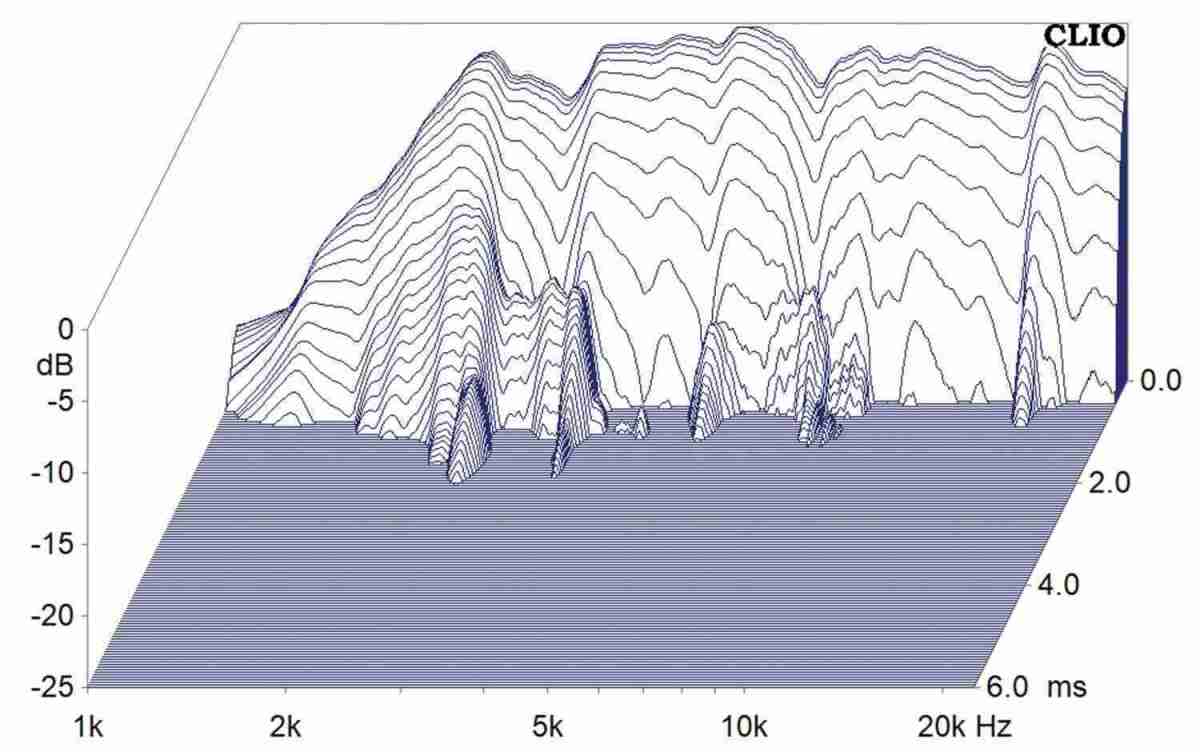

Insgesamt ist der Frequenzgang hier im Mittel noch etwas ausgewogener als bei der Version ohne Frontplatte. Im Wasserfall sind ein paar weitere harmlose Wellen im Frequenzgang als minimale Grate im ansonsten rasanten Ausschwingverhalten zu erkennen.

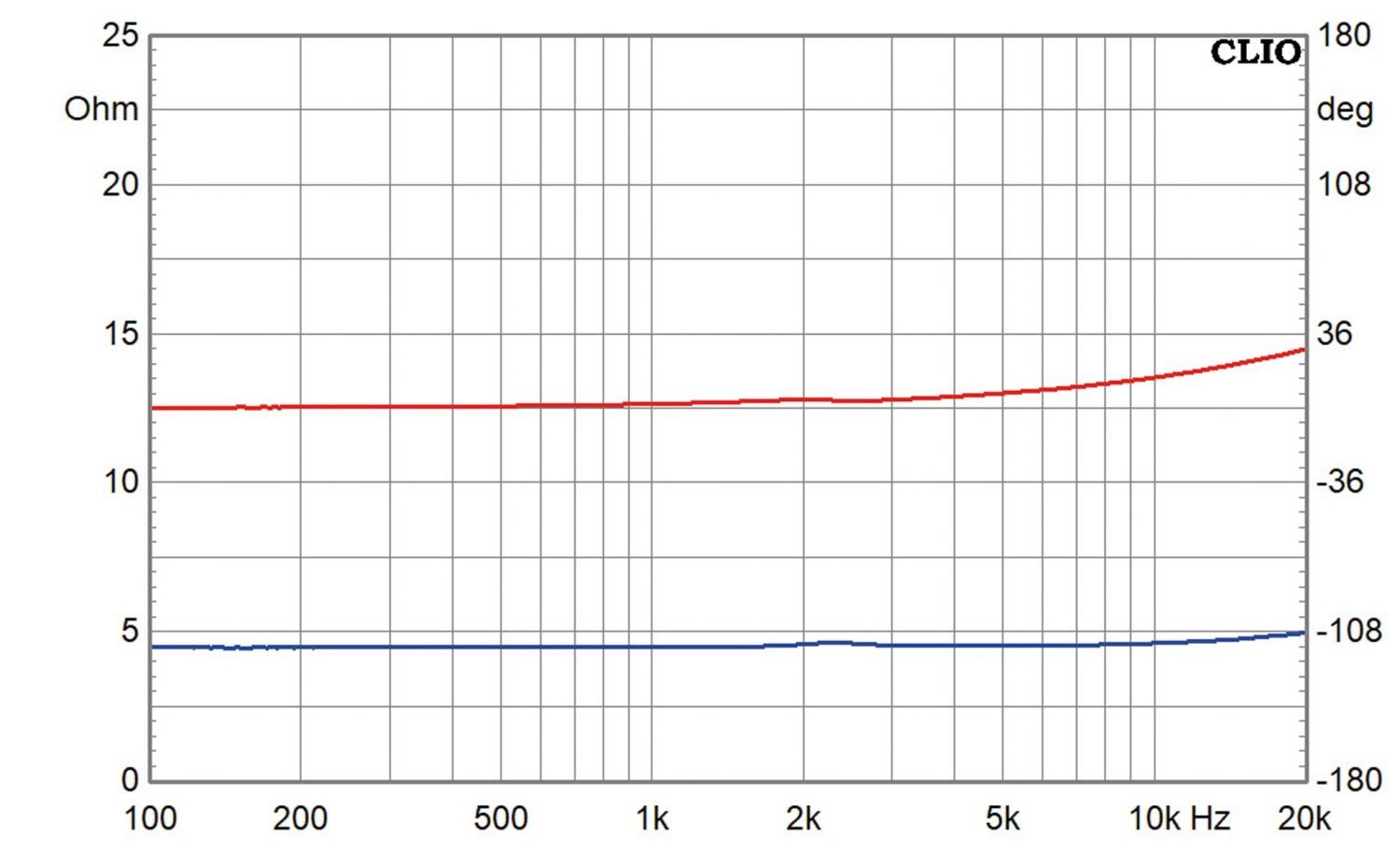

Der Impedanzverlauf ist wie immer nahezu bretteben - in einer extrem Spreizung des Diagramms erkannt man die Resonanzfrequenz bei 2250 Hertz, der Gleichstromwiderstand liegt bei gut 4 Ohm.

69
Anzeige
Your Style, Your Speaker, Your Music…Solano!

>> Mehr erfahren

Fazit

Sehr gelungener Air Motion Transformer für den Einsatz in 2- und 3-Wege-Boxen.

Preis: um 209 Euro

Lautsprecherchassis Hochtöner

Mundorf U60W1.1


06/2022 - Thomas Schmidt


Ausstattung & technische Daten
Technische Daten
Hersteller: Mundorf
Bezugsquelle: Mundorf, Köln
Internet: www.mundorf.com
Unverb. Stückpreis 209 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 2250
Re (in Ohm): 4.17
Rms (in Kg/s): Nein
Qms: Nein
Qes: Nein
Qts: Nein
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): Nein
Sd (in cm²): Nein
Ausstattung
Frontplatte: Aluminium
Membran Nein
Dustcap Nein
Sicke Nein
Schwingspulenträger Nein
Schwingspule Nein
Xmax Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Air Motion Transformer
Außenabmessungen: (in mm) 94 mm (Durchmesser)
Einbaumaß: 64 x 33 mm
Einbautiefe in mm 45 mm
Korbrandtiefe (in mm) 6 mm
