Kategorie: Lautsprecherchassis Breitbänder

Einzeltest: Monacor SP-308CX


Monacor SP-308CX

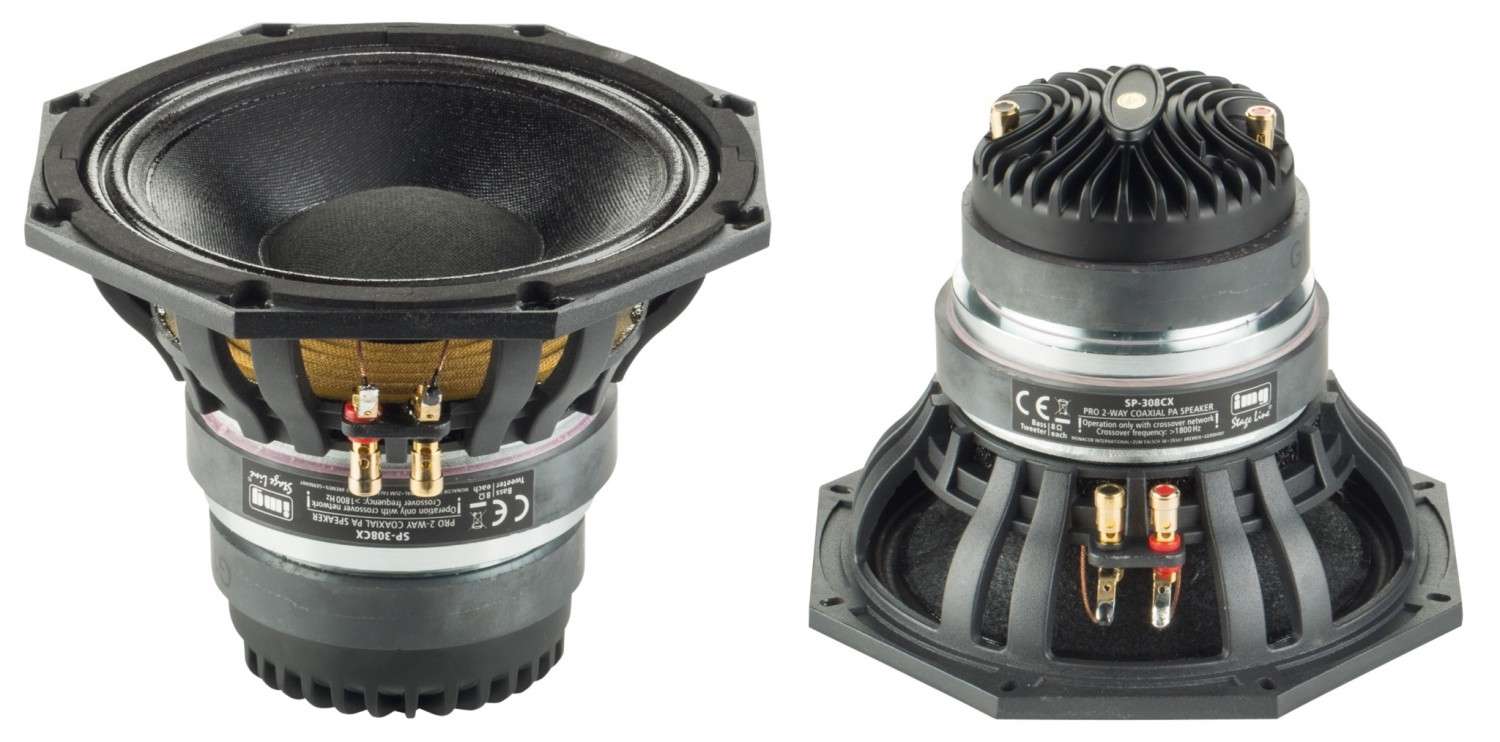

Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 1
13344

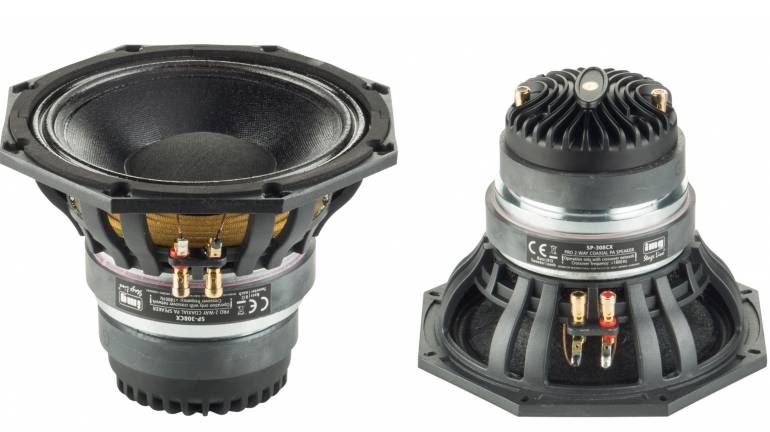

Der SP-308CX ist der kleinste der neuen Koaxial-PA-Chassis von Monacor – die beiden anderen Treiber haben wir in Ausgabe 1/2016 vorgestellt, ein Projekt mit dem Zwölfzöller findet sich in dieser Ausgabe.  Der SP-308CX ist ein 8-Zoll-Tiefmitteltöner, in dessen Schwingspule ein kurzes Horn gesetzt wurde – der entsprechende Druckkammertreiber ist entsprechend hinter dem Magnetsystem des Konuschassis montiert. Ziel ist wie meistens bei Koaxen dieser Klasse der Einsatz als Treiber in einem Bühnenmonitor.  Der Rahmen des Chassis besteht aus solidem Druckguss und ist achteckig ausgeformt – mehr Stabilität kann man sich nicht vorstellen. Belüftungsmaßnahme, um die Schwingspule ausreichend zu kühlen, gibt es an allen Stellen – nur eben verständlicherweise keine Polkernbohrung. Die Membran des Achtzöllers ist klassisch aus Papier und hat eine geprägte und getränkte Gewebesicke.

Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 2Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 3Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 4Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 5Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 6Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 7Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 8Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 9Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 10Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 11Lautsprecherchassis Breitbänder Monacor SP-308CX im Test, Bild 12
Die 64mm-Schwingspule des Tieftöners ist auf einen Träger aus Polyamid gewickelt, ebenso wie das 44-Millimeter-Exemplar des Druckkammertreibers. Das Metallhorn strahlt durch eine schalldurchlässige Dustcap, die im PA-Alltag natürlich auch vor Verschmutzung schützt.  Die Parameter, die gerade so einen Bassreflexeinsatz in Gehäusen um 15 Litern möglich machen, machen das Chassis im PA-Bereich zu einem Mittelhochtöner. Um die 90dB Durchschnittspegel erscheinen nicht gewaltig – dafür ist die Belastbarkeit extrem hoch.  Eine Herausforderung stellt wie immer bei so extremen Koaxen die sinnvolle Trennung der Chassis dar: Der Tieftöner kämpft mit mit  Resonanzproblemen ab 1,5 Kilohertz, dafür zeigt der Hochtöner mit seinem Horn eine recht gute Linearität und Breitbandigkeit!  Wegen des Tieftöners liegt die sinnvolle Trennfrequenz maximal bei 1,5 Kilohertz. Das Resultat bei einer sauberen Entwicklung ist eine bei der gebotenen Leistung sehr kompakte Box, die durchaus auch audiophilen Ansprüchen genügen kann – eben ein kleiner Bühnen- oder Studiomonitor, auch eine Satellitenbox für anspruchsvolles Heimkino erscheint reizvoll.

Fazit

 Für Hifi und Monitoring idealer Koax zu einem mehr als fairen Preis.

Preis: um 225 Euro

Lautsprecherchassis Breitbänder

Monacor SP-308CX


02/2017 - Holger Barske


Ausstattung & technische Daten
Technische Daten Tieftöner
Hersteller: IMG Stageline
Bezugsquelle: Monacor, Bremen
Unverb. Stückpreis 225
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): 9.9
Z 10 kHz (in Ohm): 30
Fs (in Hz): 82
Re (in Ohm): 7.04
Rms (in Kg/s): 3.21
Qms: 3.04
Qes: 0.64
Qts: 0.53
Cms (in mm/N): 0.2
Mms (in g): 18.9
BxL (in Tm). 10.39
Vas (in l): 12.6
Le (in mH): 0.64
Sd (in cm²): 214
Ausstattung
Korb Aluminium-Druckguss
Membran Papier
Dustcap Nein
Sicke Gewebe
Schwingspulenträger Polyamid
Schwingspule (in mm) 50
Xmax absolut (in mm) Ja /- 2,5 mm
Magnetsystem Ferrit
Polkernbohrung (in mm) Nein
Sonstiges Koaxialchassis
Außenmaße: 208 x 208 mm
Einbaudurchmesser (in mm): 184 mm
Einbaudurchmesser (in mm): 159
Korbranddicke (in mm): 10
Technische Daten Hochtöner
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): Nein
Z 10 kHz (in Ohm): Nein
Fs (in Hz): 1370
Re (in Ohm): 5.63
Rms (in Kg/s): Nein
Qms: 2,16
Qes: 0.99
Qts: 0.68
Cms (in mm/N): Nein
Mms (in g): Nein
BxL (in Tm). Nein
Vas (in l): Nein
Le (in mH): 0.02
Sd (in cm²): Nein
Ausstattung
Frontplatte Nein
Membran Polyesrter
Dustcap Nein
Sicke Nein
Schwingspulenträger Polyamid
Schwingspule (in mm) 44
Xmax absolut (in mm) Nein
Magnetsystem Neodym
Polkernbohrung (in mm) Nein
Sonstiges Koaxialer Horntreiber
