Kategorie: Lautsprecherchassis Tiefmitteltöner

Einzeltest: Redcatt 101NPMX8


Einzelchassistest: Redcatt Audio 101NPMX8

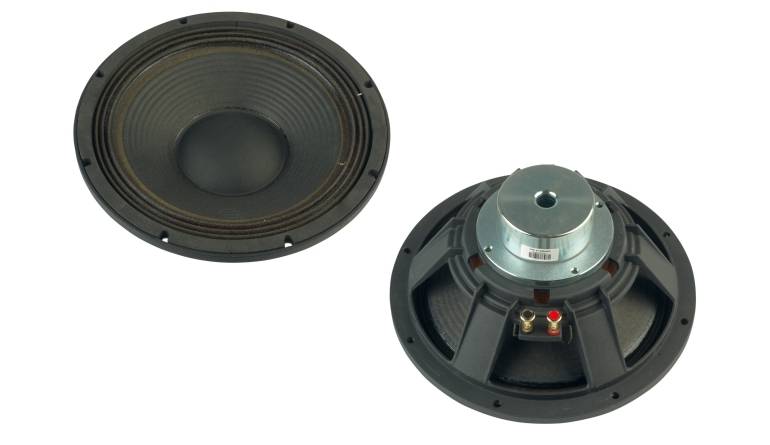

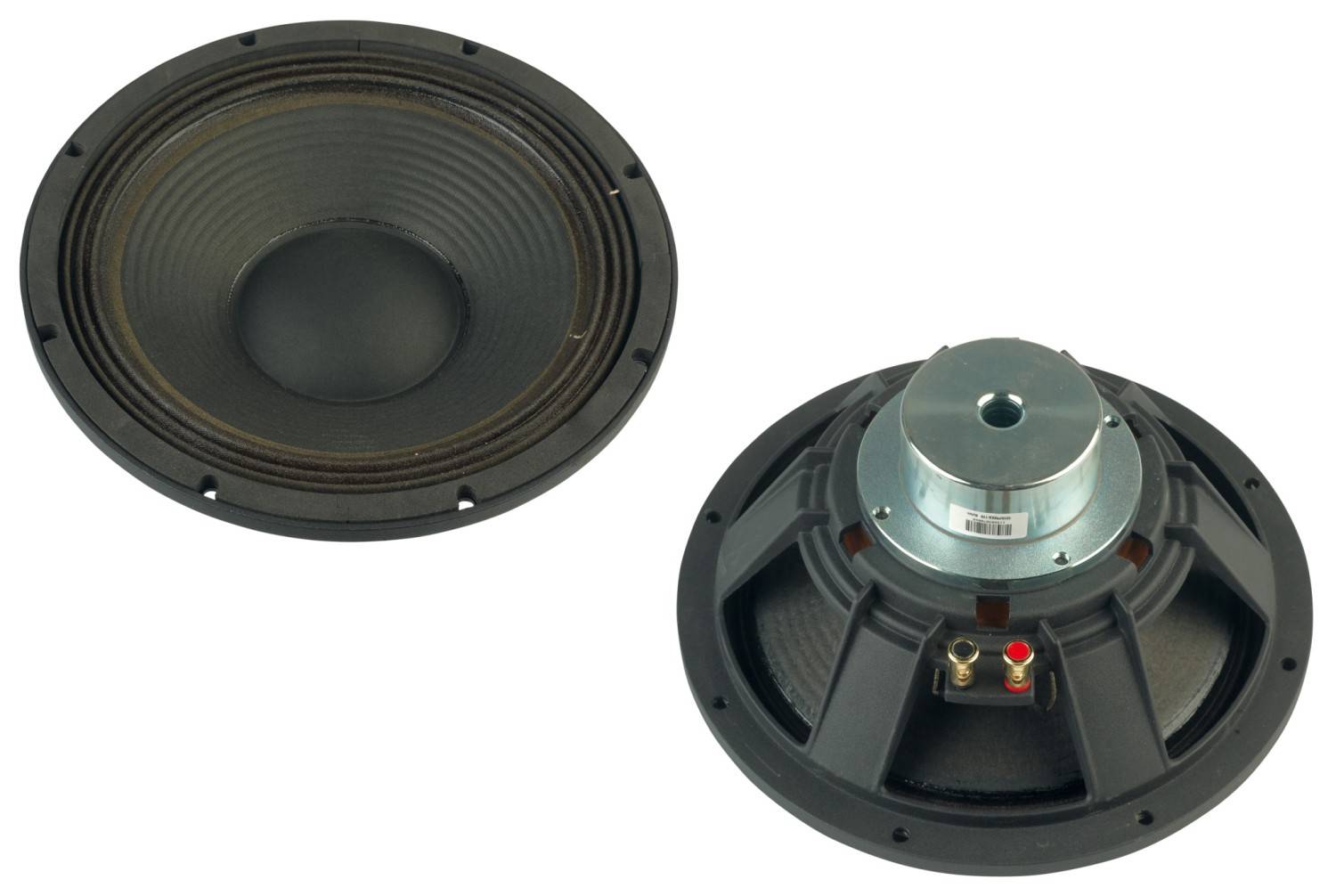

Lautsprecherchassis Tiefmitteltöner Redcatt 101NPMX8 im Test, Bild 1
23209

Den Redcatt Audio 10-Zoll.Tiefmitteltöner haben wir schon einmal getestet, ich nehme ihn aber wegen der aktuellen Box „Redcatt Redemption“ noch einmal hier auf. Es handelt sich hier um waschechten Beschallungstreiber, der folgerichtig wirkungsgradstark und leicht ist. Letzteres verdankt er vor allem seinem Antrieb mit Neodym-Magnet.

Dieses Mal habe ich den Treiber noch einmal deutlich länger einwobbeln lassen, als beim letzten Test – insofern haben sich die Parameter geändert: Die Resonanzfrequenz liegt jetzt unter 60 Hertz und die Gesamtgüte ist unter 0,5 gesunken, bei gleichzeitigem Anstieg des Äquivalentvolumens, was ungefähr auf die gleichen Gehäusegrößen hinausläuft, immerhin mit rechnerisch tieferen Grenzfrequenzen.

Der Frequenzgang ist dann auch recht linear und nutzbar bis knapp unter 2 Kilohertz, während ab dieser Marke viele Resonanzen das Bild dominieren. Diese dominieren auch das Bild bei der Verzerrungsmessung, wo gerade bei 105 Dezibel eine unschöne k3-Spitze ins Auges sticht, die aber bei einer steilen Filterung bei 1,5 Kilohertz verschwinden wird.

Lautsprecherchassis Tiefmitteltöner Redcatt 101NPMX8 im Test, Bild 2Lautsprecherchassis Tiefmitteltöner Redcatt 101NPMX8 im Test, Bild 3Lautsprecherchassis Tiefmitteltöner Redcatt 101NPMX8 im Test, Bild 4Lautsprecherchassis Tiefmitteltöner Redcatt 101NPMX8 im Test, Bild 5Lautsprecherchassis Tiefmitteltöner Redcatt 101NPMX8 im Test, Bild 6
Das Wasserfalldiagramm sieht im Einsatzbereich sehr gut aus.

Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Wirkungsgradstarker Tiefmitteltöner für vielfältige Beschallungsaufgaben.

Kategorie: Lautsprecherchassis Tiefmitteltöner

Produkt: Redcatt 101NPMX8

Stückpreis: um 99 Euro

5/2024

Wirkungsgradstarker Tiefmitteltöner für vielfältige Beschallungsaufgaben.

Redcatt 101NPMX8

5/2024

Redcatt 101NPMX8
PREIS-TIPP
Ausstattung & technische Daten
Technische Daten
Hersteller Redcatt
Bezugsquelle Blue Planet Acoustic, Oberursel
Internet: www.redcatt.de
Unverb. Stückpreis 99 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 55
Re (in Ohm): 5.2
Rms (in kg/s): 4.01
Qms: 2.7
Qes: 0.58
Qts: 0.48
Cms (in mm/N): 0.27
Mms (in g): 31.8
BxL (in Tm): 10
Vas (in l): 49
Le (in mH): 0.58
Sd (in cm²): 363
Ausstattung
Korb Druckguss
Membran Papier mit Kohlefaser
Dustcap Papier mit Kohlefaser
Sicke Gewebe
Schwingspulenträger Glasfaser
Schwingspule (in mm) 50 mm
Xmax absolut (in mm) Ja /- 7,6 mm
Magnetsystem Neodym
Polkernbohrung (in mm) ja
Sonstiges Nein
Außendurchmesser (in mm): 261
Einbaudurchmesser (in mm): 229
Einbautiefe (in mm): 112
Korbranddicke (in mm):
