Kategorie: Lautsprecherchassis Tieftöner, Lautsprecherchassis Hochtöner

Serientest: Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT)


Einzelchassistest: Redcatt CX12.01X8

Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 1
23303

Dies ist der erste Streich von Blue Planet Acoustic in Sachen Redcatt- PA-Koax. Im Sortiment finden sich insgesamt vier Treiber der Größen sechs bis zwölf Zoll, deren größten wir anlässlich des Bausatztests in dieser Ausgabe vorstellen

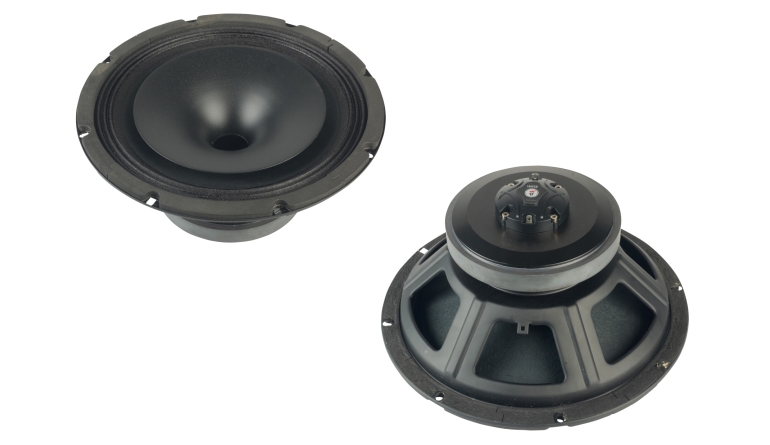

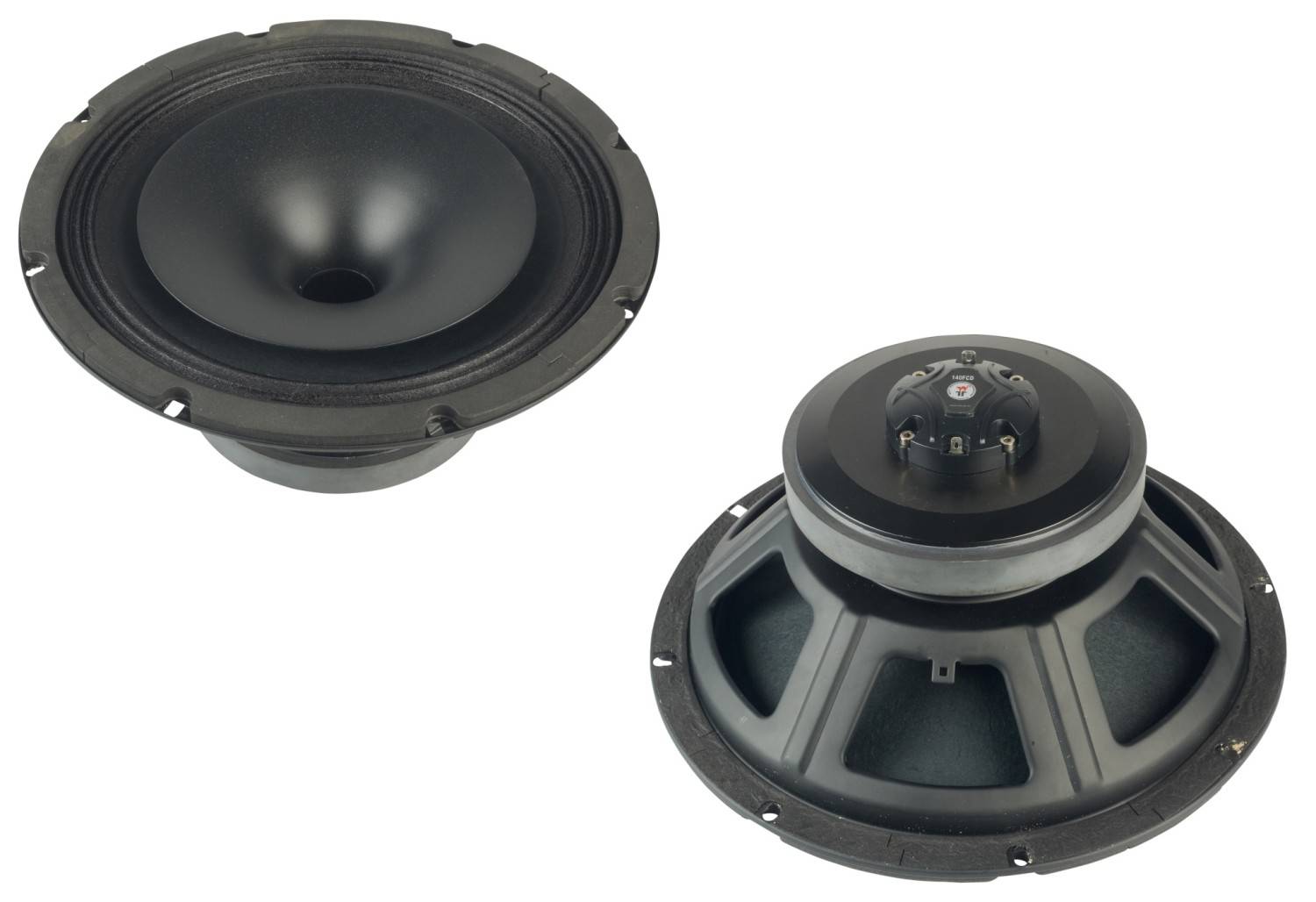

Wie bei allen Redcatt-Treibern handelt es sich hierbei um ein sehr brauchbares und dabei günstiges Chassis – wird reden hier von einem Verkaufspreis von 190 Euro für einen ausgewachsenen PA-Koax! Kommen wir zum Chassis: Der Tieftöner verfügt über einen stabilen Stahlblechkorb, eine getränkte Gewebesicke und eine Papiermembran. Die Dustcap wurde komplett entfernt, um dem Hochtonhorn Durchtritt zu gewährleisten. In Sachen Frequenzgang gibt sich der Zwölfzöller weitgehend friedlich: Mit immerhin 95 dB/2,83V Wirkungsgrad zeigt er bis ein Kilohertz eine sehr lineare Frequenzgangkurve, die darüber in Membranresonanzen übergeht, bis sie steil im Pegel abfällt. Hier verhält sich der Papierkonus erwartungsgemäß.

Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 2Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 3Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 4Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 5Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 6Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 7Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 8Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 9Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 10Lautsprecherchassis Tieftöner Redcatt CX12.01X8 (TT), Redcatt CX12.01X8 (HT) im Test , Bild 11


Bei unseren Klirrmessungen fällt eine gute Belastbarkeit auf, wobei K3 schon bei 95 Dezibel im Diagramm sichtbar ist. Bei entsprechender Filterung kein Problem – die deutlichste Spitze geht ohnehin erst bei extrem lauten 105 Dezibel über 1 Prozent. Das Wasserfalldiagramm zeigt bis 1 Kilohertz ebenfalls keine Auffälligkeiten. In Sachen Gehäuseberechnung zahlt sich der kräftige Antrieb aus.

Der passende Hochtöner ist in unserem Fall der schon aus Einzelmessungen bekannte Druckkammertreiber, der sich mit der nicht gerade idealen Schallführung durch das Magnetsystem des Konustreibers recht gut schlägt, allerdings auch hier seinen typischen „Zacken“ im Frequenzgangschrieb zeigt. Im Mittel ist er aber recht ausgewogen, besser wird es vor allem unter Winkeln. In Sachen Klirr sieht es ganz gut aus: Bei der lauten 105-Dezibel-Messung gibt es zwar kräftigen K2 – das ist aber horntypisch und in der Regel kein Problem. Das Wasserfalldiagramm zeigt einen langen Nachschwinger, der aber ist im Pegel schnell bei 20 Dezibel unter dem Nutzsignal.

Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Preiswertes und gut brauchbares Koax-Chassis.

Kategorie: Lautsprecherchassis Tieftöner

Produkt: Redcatt CX12.01X8 (TT)

Stückpreis: um 190 Euro

6/2024

Preiswertes und gut brauchbares Koax-Chassis.

Redcatt CX12.01X8 (TT)

6/2024

Redcatt CX12.01X8 (TT)
PREISTIPP

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Redcatt CX12.01X8 (HT)

Stückpreis: um 190 Euro

6/2024

Preiswertes und gut brauchbares Koax-Chassis.

Redcatt CX12.01X8 (HT)

6/2024

Redcatt CX12.01X8 (HT)
PREISTIPP
Werbung*
Aktuelle Lautsprecherchassis Tieftöner, Lautsprecherchassis Hochtöner bei:
Weitere Informationen Lautsprecherchassis Tieftöner,Lautsprecherchassis Hochtöner
Weitere Informationen Lautsprecherchassis Tieftöner,Lautsprecherchassis Hochtöner
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop
Ausstattung & technische Daten: Redcatt CX12.01X8 (TT)
Technische Daten
Hersteller: Redcatt
Bezugsquelle: Blue Planet Acoustic, Oberursel
Internet: www.redcatt.de
Unverb. Stückpreis 190 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 51.6
Re (in Ohm): 5.5
Rms (in Kg/s): 2.37
Qms: 4.82
Qes: 0.51
Qts: 0.46
Cms (in mm/N): 0.27
Mms (in g): 35.2
BxL (in Tm). 11.06
Vas (in l): 106
Le (in mH): 0.98
Sd (in cm²): 531
Ausstattung
Korb Stahlblech
Membran Papier
Dustcap Nein
Sicke Gewebe
Schwingspulenträger k.A.
Schwingspule (in mm) 50 mm
Xmax absolut (in mm) Ja /-3,8 mm
Magnetsystem Ferrit
Polkernbohrung (in mm) Nein
Sonstiges Koaxial-TT
Außenabmessungen (in mm): 320 mm (Durchmesser)
Einbauabmessungen (in mm): 281 mm (Durchmesser)
Einbautiefe (in mm) 143
Korbranddicke (in mm) 12
Ausstattung & technische Daten: Redcatt CX12.01X8 (HT)
Technische Daten
Hersteller: Redcatt
Bezugsquelle: Blue Planet Acoustic, Oberursel
Unverb. Stückpreis 190 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 960
Re (in Ohm): 5.5
Rms (in Kg/s): Nein
Qms: 4,6
Qes: 1,06
Qts: 1,86
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,09
Ausstattung
Korb Nein
Membran Polymer
Dustcap Nein
Sicke Nein
Schwingspulenträger k.A.
Schwingspule 34
Xmax absolut Nein
Magnetsystem Ferrit
Polkernbohrung Nein
Sonstiges Einbau
