Kategorie: Lautsprecherbausätze

Einzeltest: Omnes Audio Cheap Trick 319


Schlanke TQWT mit AMT-Aufsatz

Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 1
21569

Der Cheap Trick dieser Ausgabe kommt nicht von uns, sondern von Omnes Audio, denn eine ausgewachsene TQWT mit AMT zu so einem Preis, wollen wir besonders würdigen

Gerade einmal 149 Euro kostet der Bausatz pro Seite: Dafür gibt es ein Zwei-Wege-System mit einer Weiche, die einen guten Mittelweg zwischen Breitbänder- Charme und dem Tiefgang dieser Bauform findet

Technik

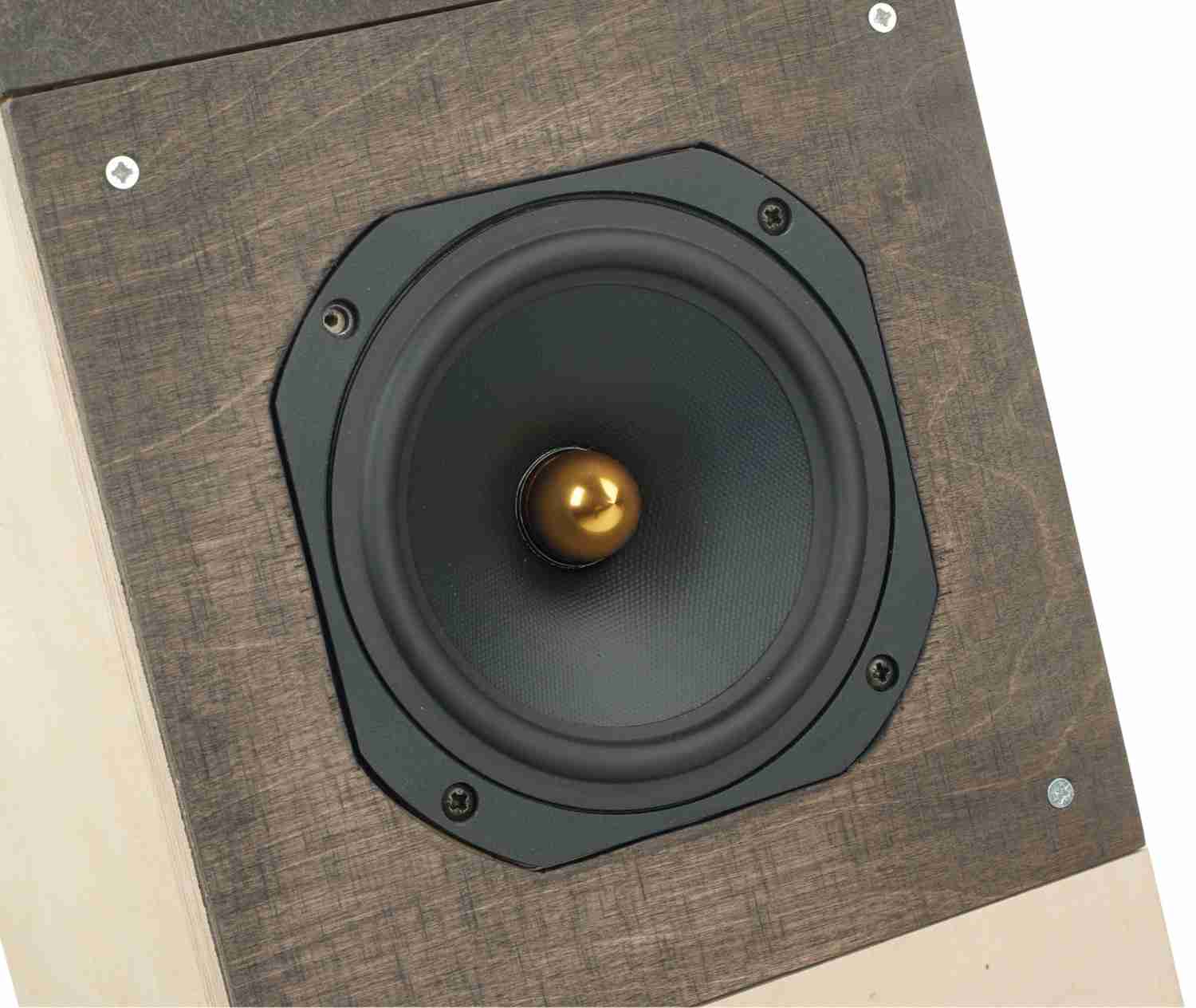

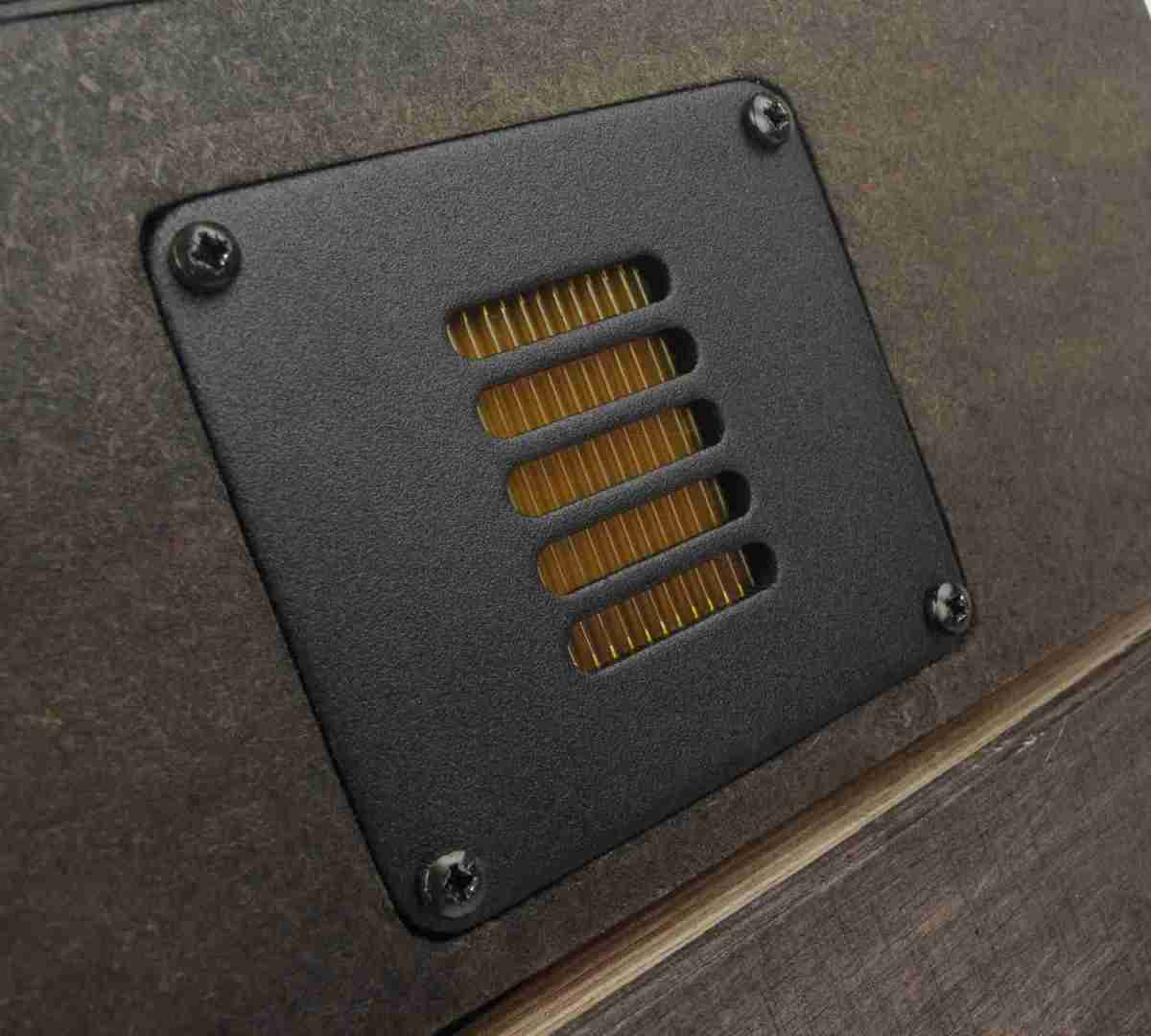

In der schlanken Säule steckt ein neuer Tiefmitteltöner, den Omnes Audio gerade erst ins Lieferprogramm aufnimmt. Ob der OA MW 5.4 auch einzeln angeboten wird, stand zum Redaktionsschluss noch nicht fest, also müssen wir die Einzelmessungen eventuell noch nachreichen. Immerhin macht er einen eleganten und soliden Eindruck und macht dem Werksnamen „Needle Royal 2-Way“ alle Ehre. Der AMT 50 ist einer der günstigsten AMTs auf dem Markt, ist aufgrund seiner Größe nicht ultratief einsetzbar, macht aber ansonsten alles richtig: Hohe obere Grenzfrequenz, ordentlich Wirkungsgrad und ein gutes Rundstrahlverhalten machen ihn zur ersten Wahl für die Kombination mit einem kleinen Tieftöner, wie hier.

Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 2Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 3Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 4Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 5Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 6Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 7Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 8Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 9Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 10Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 11Lautsprecherbausätze Omnes Audio Cheap Trick 319 im Test, Bild 12


Gehäuse

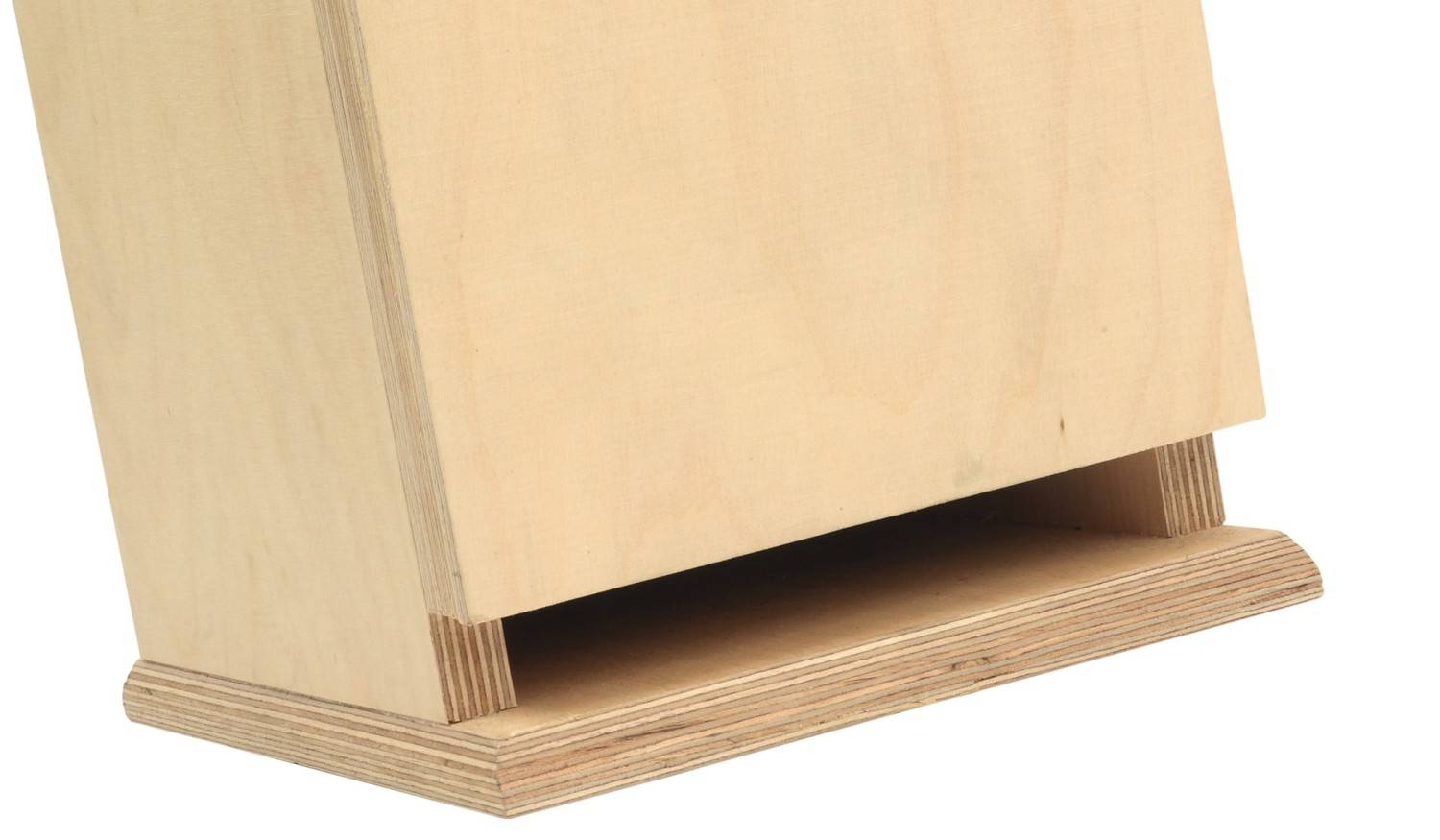

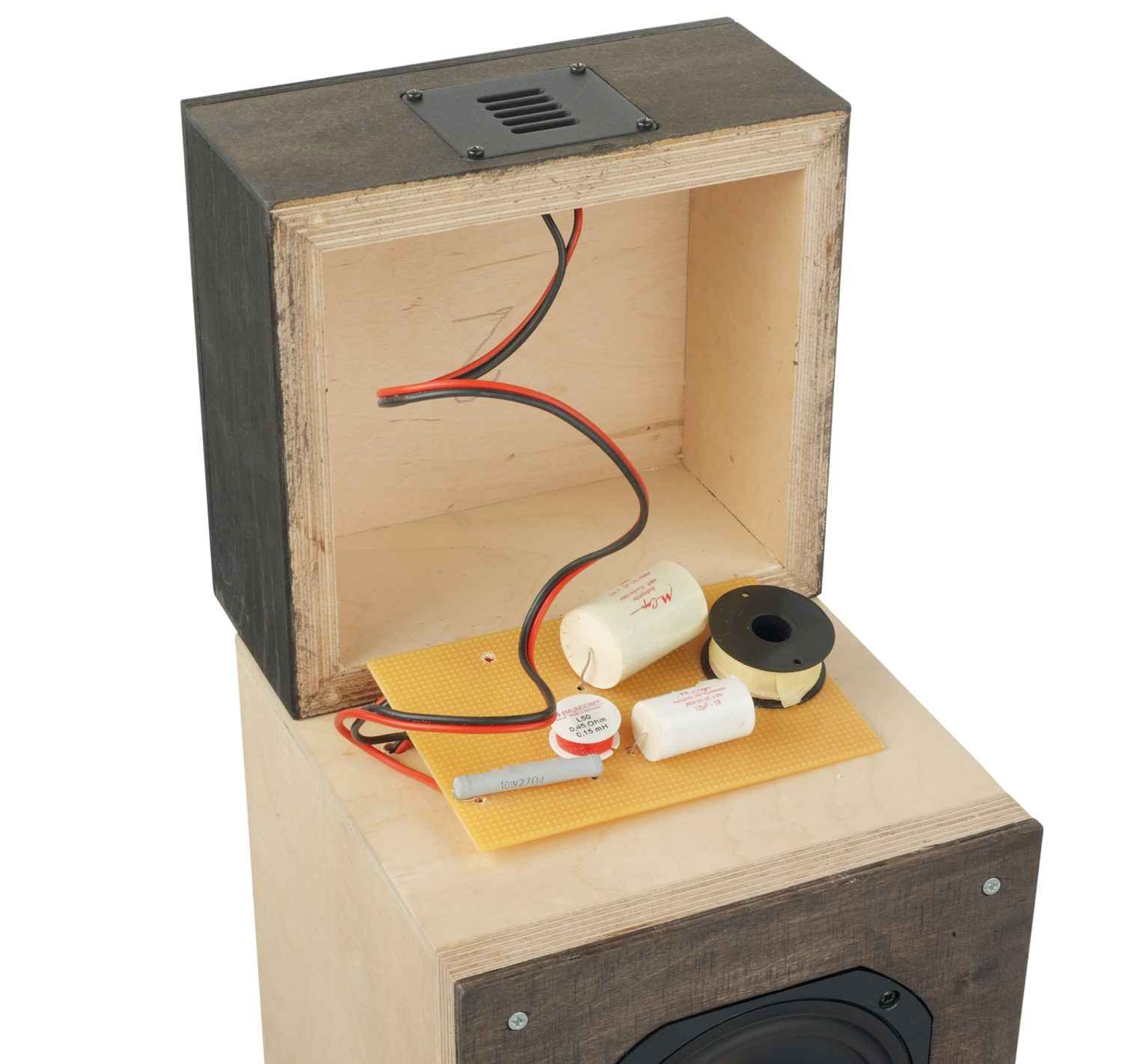

CT319 ist eine TQWT, das heißt eine sich konisch erweiternde Line, die auf einen definierten Port arbeitet. Der Treiber sitzt dabei etwa auf einem Drittel der Line Länge, deren Anfang und Ende mit Sonofil bedämpft sind, während um den Knick herum Akustik-Schaumstoff gegen Resonanzen wirkt. Abstimmfrequenz ist hier etwa 50 Hertz. Der Hochtöner hat in der Zeichnung ein eigenes Gehäuse bekommen (hier mit runder Front eingezeichnet) – in der Praxis gibt es einen abnehmbaren Aufsatz, in dem auch die Weiche versteckt ist – das finde ich für Experimente gar nicht schlecht.

Frequenzweiche

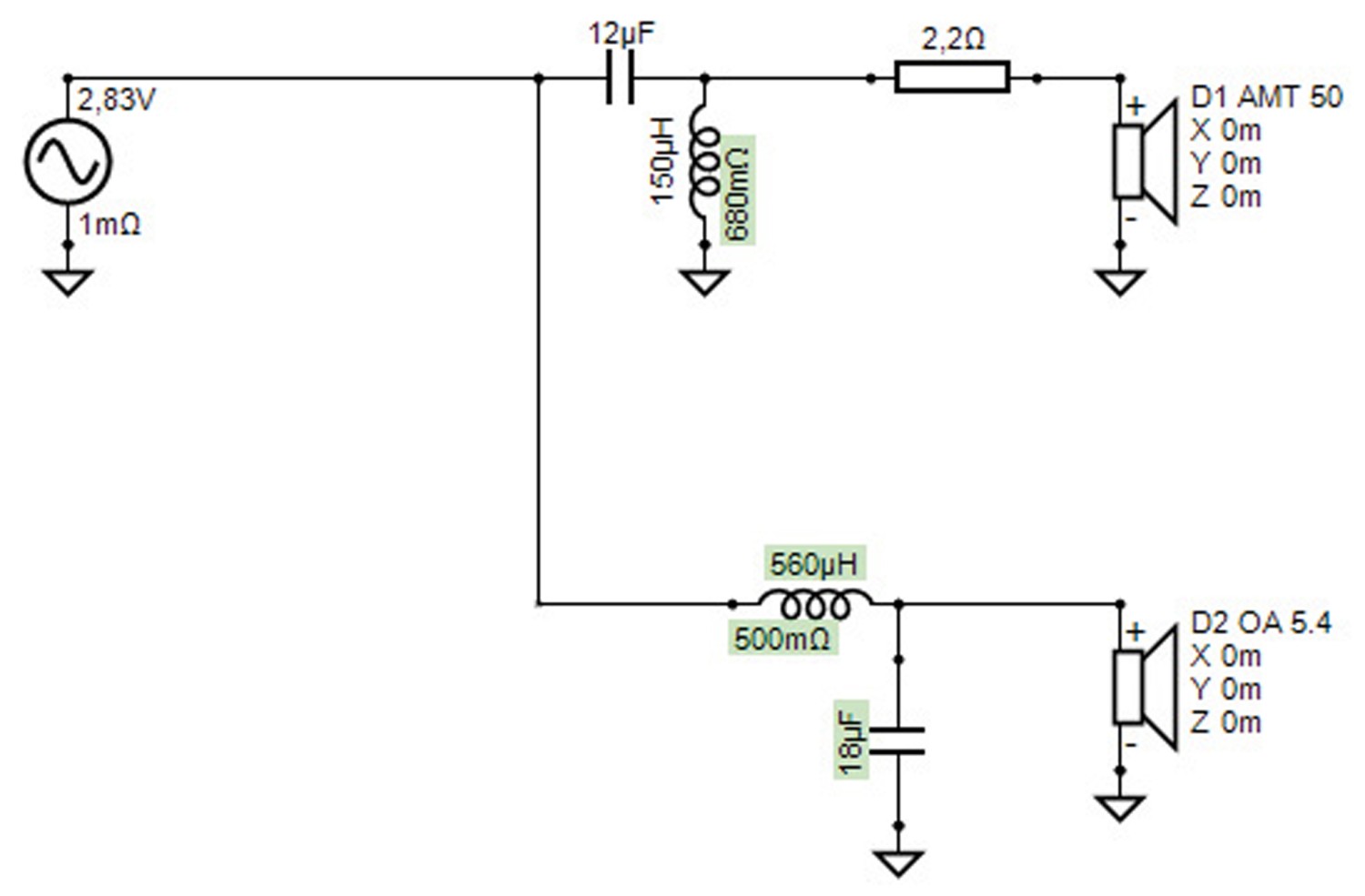

Die Weiche ist wirklich einfach aufgebaut: Es gibt jeweils ein Filter zweiter Ordnung und dazu einen kleinen Vorwiderstand vor dem AMT.

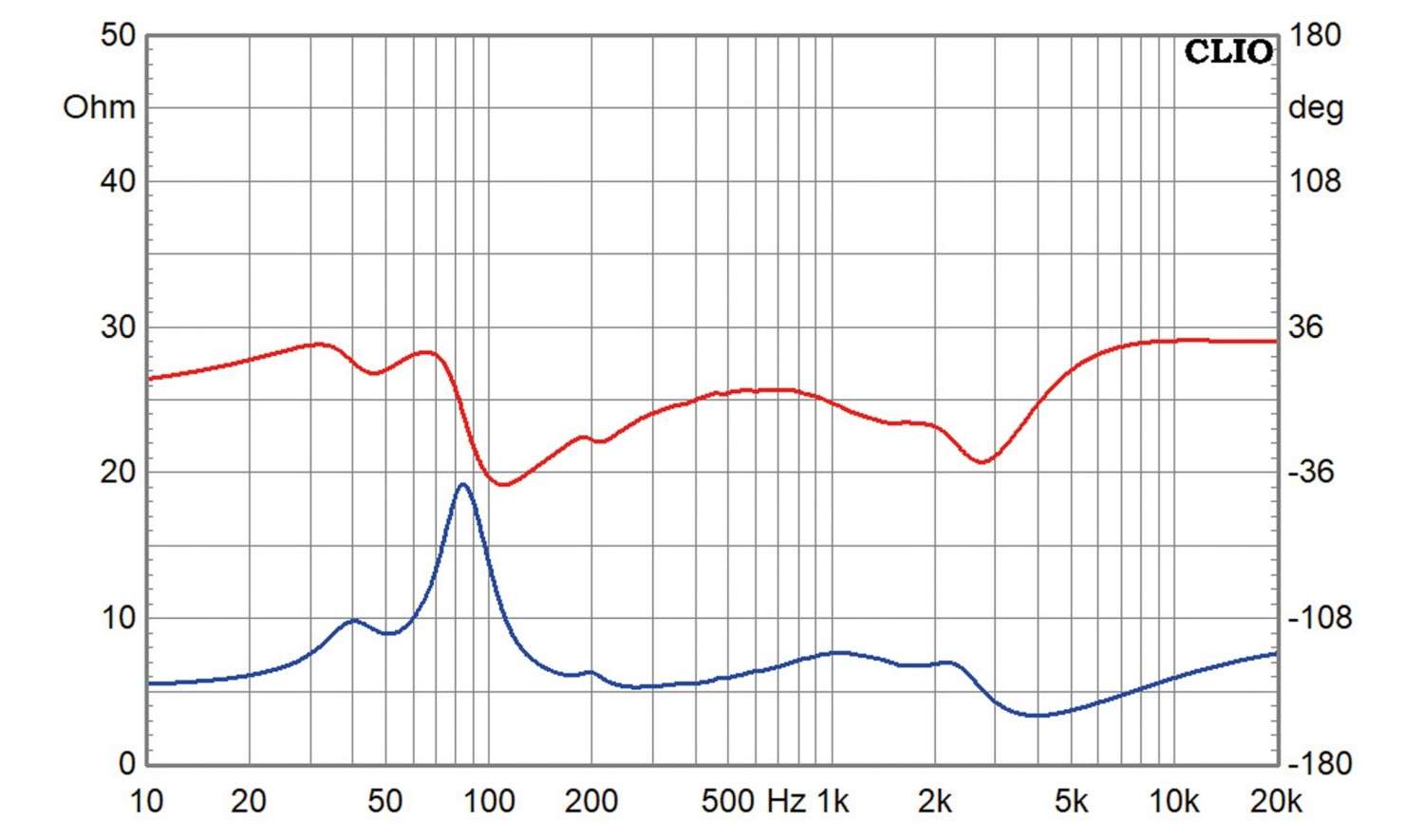

Messungen

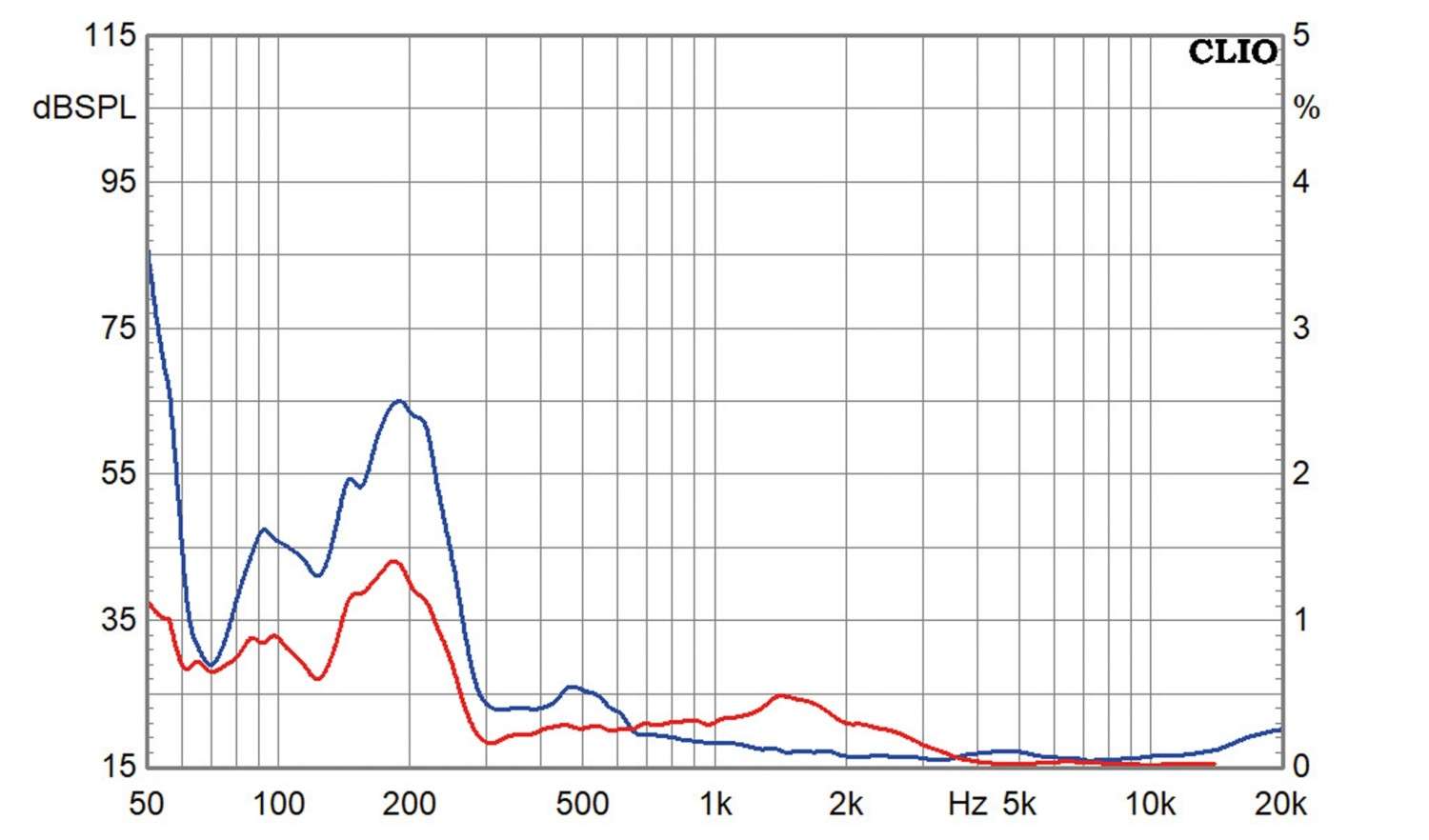

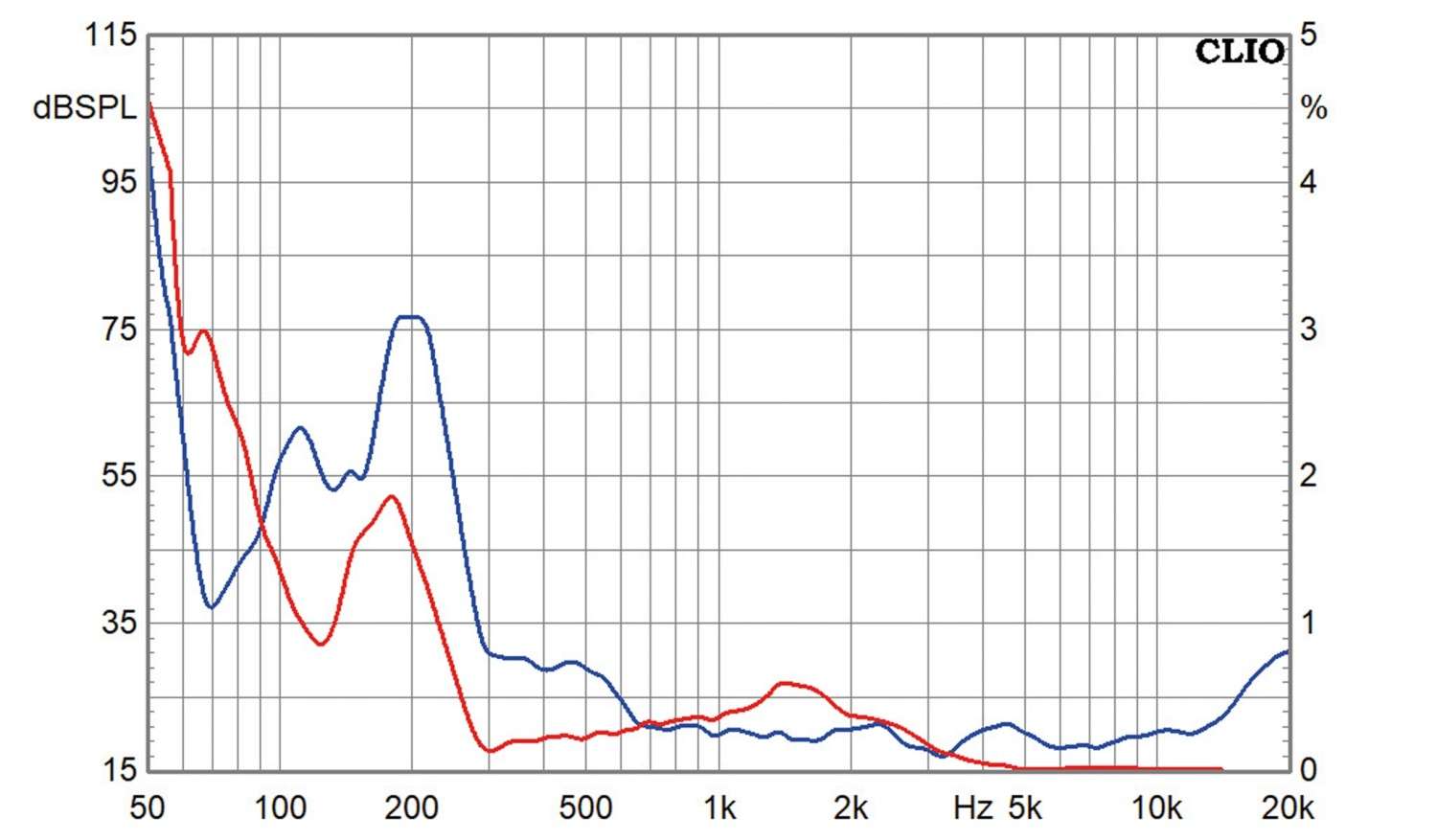

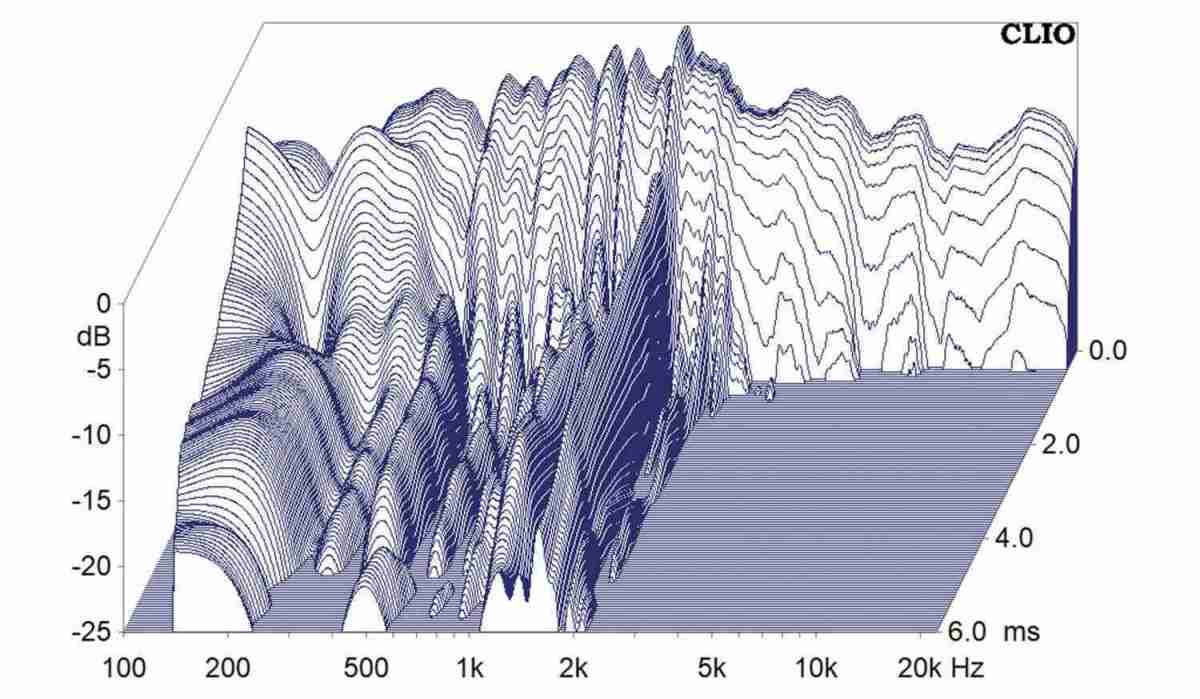

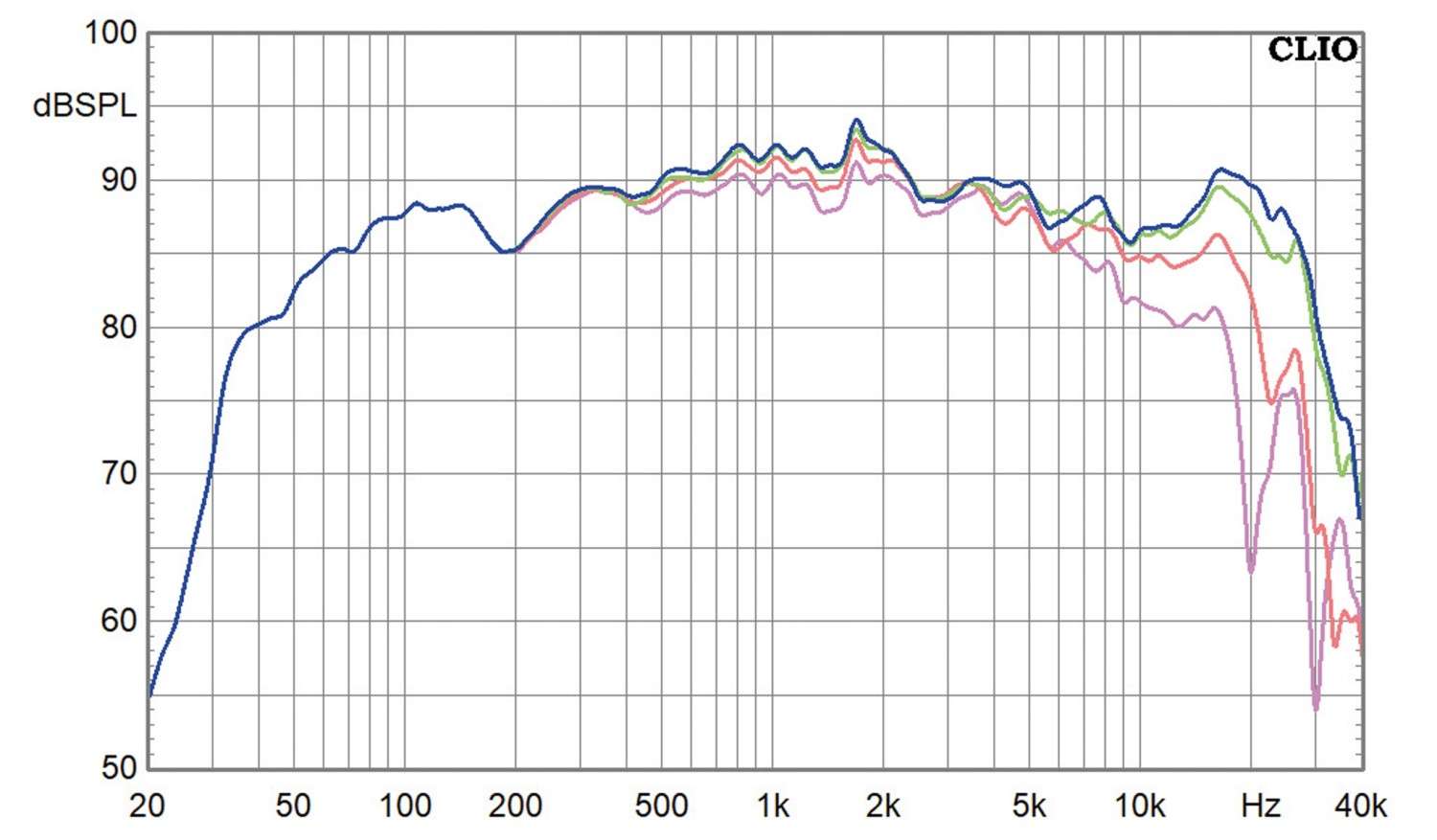

Die TQWT macht richtig viel Pegel angesichts der verwendeten Treibergröße. Es ergibt sich ein Frequenzgang mit einer breitbandigen Betonung der Mitteltonbereichs, die aber durch den sanften Verlauf völlig in Ordnung geht – bei normaler Aufstellung wird der Bass dann noch passend angehoben. Der Hochtöner setzt pegelmäßig dann eher gemäßigt an, aber das geht bei einem AMT auch nicht anders. Das Rundstrahlverhalten ist sehr gut. Die Bauform ist immer etwas resonanzbehaftet, was man im Wasserfalldiagramm erkennen kann, aber die Störungen klingen schnell ab. Ebenfalls der TQWT anzulasten ist der etwas ausgeprägtere Klirr bei 200 Hertz, der aber auch noch im Rahmen bleibt.

Klang


Eine Line, ganz klar: CT319 geht ultratief hinunter mit einem nicht so wuchtigen Bass wie eine Reflexbox, dafür aber mit ordentlich Schwärze im Fundament. Der Mitteltonbereich ist „breitbänderig“: Sehr farbenreich und pointiert mit einer fulminanten Raumtiefe und Breite der Bühne, während der AMT nach oben hinaus dezent, aber durchaus detailverliebt seine Akzente setzen kann. Vor allem für Klassik und Jazz ein sehr verführerisches Klangbild, das die eine oder andere charmante Betonung setzt, den Hörer aber bei gute aufgenommenen Akustik-Stücken mühelos um den Finger wickelt.

Aufbauanleitung


Die TQWT wird auf einer Seitenwand aufgebaut, auf der die einzelnen Teiler und Wände, deren Zuschnitt aus dem Bauplan ersichtlich ist aufgeleimt werden. Danach werden Kabel, Sonofil und Akustikschaumstoff eingebracht, so lange man noch gut an alle Abschnitte der Line herankommt. Die zweite Seitenwand verschließt die Box. Die Weiche kann gut im Abteil hinter dem Hochtöner untergebracht werden.

Zubehör pro Box:


 2 Matten Sonofil
 1 Matte Akustik-Schaumstoff
 Terminal
 Kabel
 Schrauben
 Dichtband

Lieferant: Blue Planet Acoustic

Holzliste:


Siehe Zeichnung

Bauteileliste pro Box:


L1: 0,56 mH, Luftspule 1mm
L2: 0,15 mH Luftspule 0,7 mm
C1: 18 μF MKT
C2: 12 μF MKP
R1: 2,2 Ohm MOX 10 Watt

Fazit

Der Cheap Trick 319 ist eine pfiffige TQWT mit einer besonderen Abstimmung, die aber sehr charmant klingt.

Stückpreis: um 150 Euro

Lautsprecherbausätze

Omnes Audio Cheap Trick 319


06/2022 - Thomas Schmidt

Ausstattung & technische Daten
Technische Daten
Chassishersteller : Omnes Audio
Vertrieb: Omnes Audio, Oberursel
Konstruktion: Omnes Audio
Funktionsprinzip: TQWT
Bestückung: 1 x Omnes MW 5.4 1 x Omnes AMT 50
Nennimpedanz (in Ohm): 8 Ohm
Kennschalldruckpegel 2,83 V/1m: 84 dB
Kosten pro Stück: ca. 150 Euro (Bausatz ohne Holz)
Neu im Shop

ePaper Jahres-Archive, z.B. Hifi Test

>> mehr erfahren
Thomas Schmidt
Autor Thomas Schmidt
Kontakt E-Mail
Datum 17.06.2022, 09:59 Uhr
