Systemtest: Axing OTX 51-00, Axing ORX 15-00


Optische Sat-Verteilung

18057

Gerade in größeren Wohnanlagen mit Bewohnern aus verschiedenen Ländern bietet Satelliten-TV eine größere Auswahl an Programmen als ein herkömmlicher Kabelanschluss. Mit der Installation einer zentralen Sat-Antenne kann eine Vielzahl an Teilnehmern kostengünstig Sat-TV empfangen. Oftmals befinden sich jedoch zwischen dem Aufstellort der Antenne und den einzelnen Wohnparteien sehr lange Kabelwege. Für diese Fälle bietet Axing mit seinem neuen optischen Verteilsystem eine praktische Lösung. Wir haben es ausprobiert.

Wer in einer größeren Wohnanlage lebt und dort über die vorhandene Kabelstruktur, z. B. von einem Kabelanschluss oder einer Dachantenne auf Sat- Empfang umrüsten möchte, hat verschiedene Möglichkeiten. In der Regel wird bei der Bereitstellung von Sat-Signalen eine Multischalter-Verteilung mit separaten Kabeln pro Anschluss realisiert. Vielerorts lassen sich jedoch nicht ganz so einfach mehrere Kabel vom Dach ins Haus verlegen. Hier setzt die neue optische Verteiltechnik von Axing an, die es ermöglicht die Signale der Sat-Antenne via Glasfaserkabel als sogenannte Brücke zur bestehenden Hausverteilung zu bringen.

Übertragung per Glasfaser

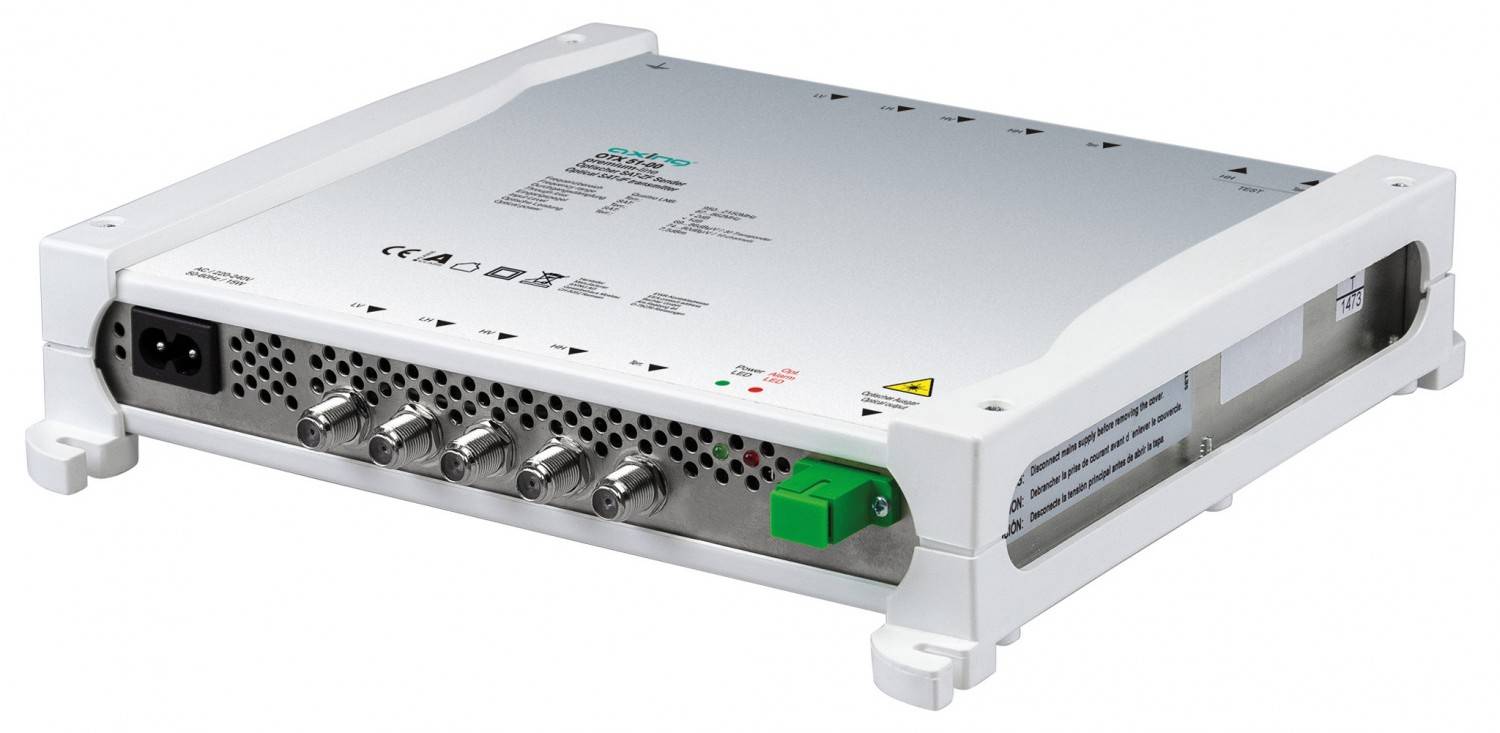

Unser Testpaket besteht aus einem optischen Sender OTX 51-00, einem Empfänger ORX 15-00 sowie einem Zweifach-Verteiler OVE 2-03. Zur Verbindung der Komponenten werden zusätzlich noch optische Anschlusskabel benötigt, welche es, ebenso wie weiteres Zubehör, ebenfalls von Axing gibt. Der Axing-Sender OTX 51-00 greift wie auch bei einer klassischen Multischalterverteilung auf die Signale eines Universal-Quattro-LNBs zurück. Hierzu stehen vier klassische Sat-Eingänge für horizontal und vertikal im Low- und High-Band zur Verfügung. Zusätzlich erlaubt der Axing auch die Einspeisung von terrestrischen Signalen, z. B. von der bestehenden Dachantenne. Der intelligente optische Multischalter wird in der Nähe der Satellitenantenne an der Wand, z. B. auf dem Dachboden installiert und muss mit einer Stromsteckdose verbunden werden. Der OTX 51-00 setzt die ankommenden Sat- und TV-Signale nun in optische Frequenzen um. An den entsprechenden Ausgang des Axing-Senders wird nun ein Singlemode-Glasfaserkabel entweder direkt an den Empfänger ORX 15-00 oder den Zweifach- Verteiler OVE 2-03 angeschlossen.

Sehr lange Wegstrecken möglich

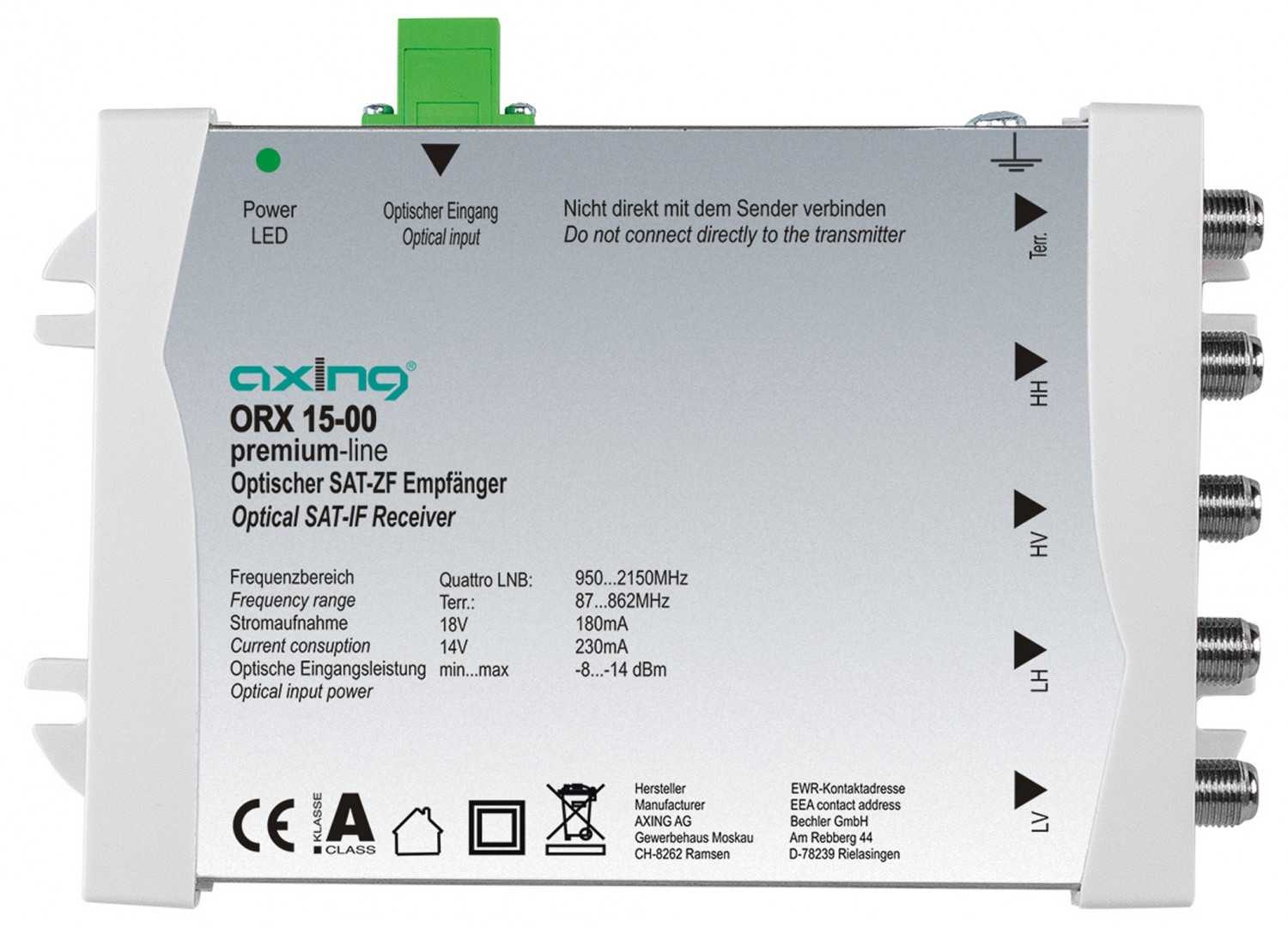

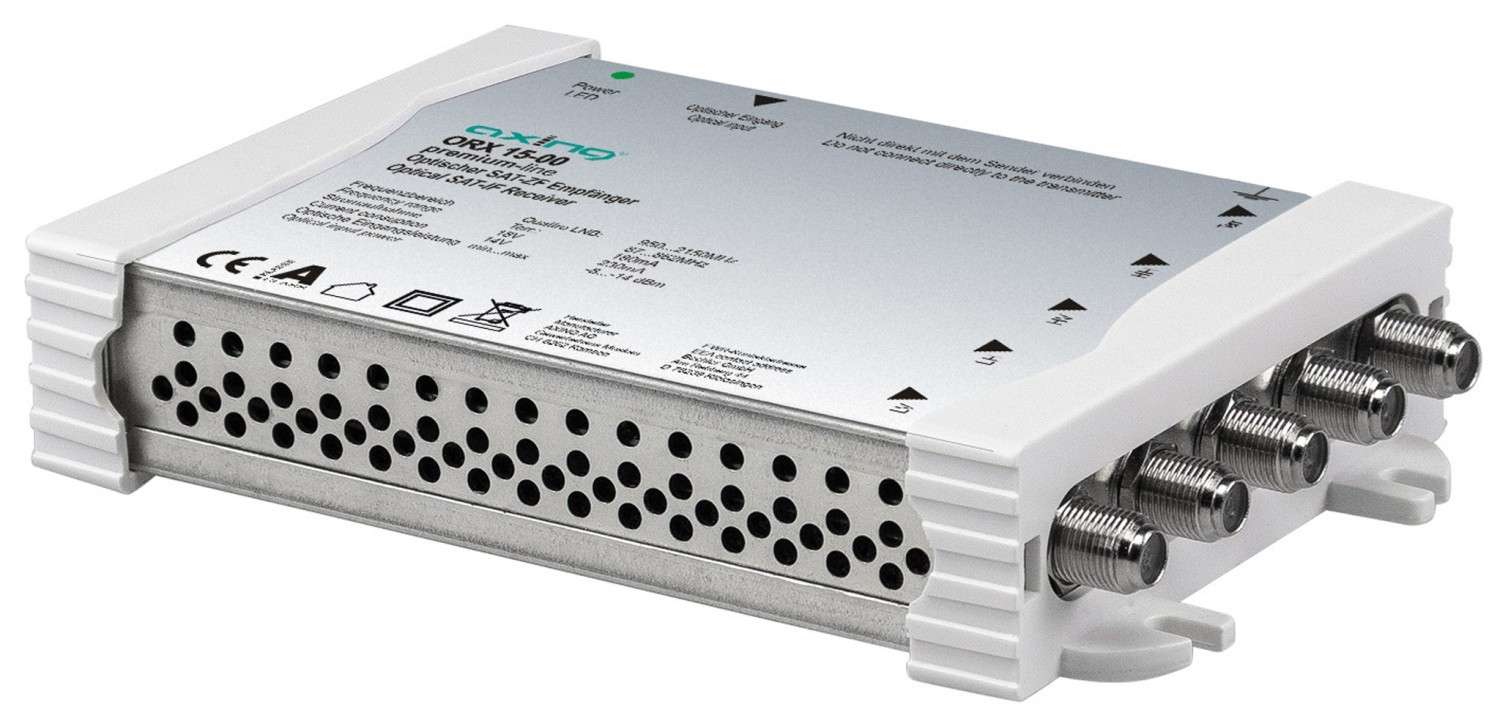

 Der Zweifach-Veteiler OVE 2-03 kann die ankommenden Signale nun auf bis zu zwei optische Empfänger ORX 15-00 weiterleiten, sodass man z B. auch noch das Nachbarhaus kostengünstig mit Sat- Signalen versorgen kann. Der optische Empfänger ORX 15-00 wandelt die optischen Signale wieder in herkömmliche Sat- und TV-Frequenzen zurück und ermöglicht somit den Anschluss eines regulären Sat-Multischalters.

Fazit

Mit den neuen optischen Verteilsystemen von Axing bringen Sie Sat-Signale mit einfachen Mitteln zur Verteilung an einen Multischalter. Das intelligente Verteilsystem wandelt hierzu die bestehenden Signale in optische um, verstärkt sie und wandelt sich an beliebiger Stelle im Haus wieder in herkömmliche Sat-Polarisationsebenen und terrestrische Signale zurück.

Preis: um 715 Euro

Axing OTX 51-00


-

Preis: um 355 Euro

Axing ORX 15-00


07/2019 - Dirk Weyel

Ausstattung & technische Daten: Axing OTX 51-00
Kategorie Sat-Verteiler
Preis (in Euro): um 715
Vertrieb: Axing, CH-Ramsen
Telefon 0041 527428300
Internet: www.axing.com
Technische Daten
Abmessungen (B x H x T in mm) 230/230/50
Eingänge
Eingangsfrequenzbereich terr. 87...862 MHz, Sat 950...2150 MHz
Eingangskanäle terrestrisch max. 16
Eingangspegel terr. 90 dBìV, SAT 69...86 dBìV
AGC-Pegeldynamik 20 dB
LNB-Strom je Eingang max. 250 mA @14 V
Stammausgänge
Durchgangsdämpfung <2 dB
Ausgänge optisch (SC/APC)
Dämpfung Ausgang >45 dB
Ausgangsleistung 7,5 dBm
Rückflussdämpfung 10 dB
Betriebstemperatur -5...+50 ° C
Ausstattung & technische Daten: Axing ORX 15-00
Kategorie Sat-Verteiler
Preis (in Euro): 355 Euro
Vertrieb: Axing, CH-Ramsen
Telefon 0041 527428300
Internet: www.axing.com
Technische Daten
Abmessungen (B x H x T in mm) 230/230/50
Eingänge 1 SC/APC
Eingangspegel -14...-8 dBm
Eingang Wellenlänge 1310 nm
Rückflussdämpfung Eingang >45 dB
Ausgänge
Frequenzbereich Ausgang terr. 87,5...862 MHz Sat 950...2150 MHz
Ausgangspegel @-14 dBm Eingangspegel terr. 82 ±5 dBìV, SAT 88 ±5 dBìV
Rückflussdämpfung 10 dB
Betriebstemperatur -5...+50 ° C
