Kategorie: Car Hifi Endstufe 4-Kanal

Einzeltest: Audio System R-110.4 DSP-BT


Audio System R-110.4 DSP-BT – 4-Kanal Endstufe mit 8-Kanal DSP

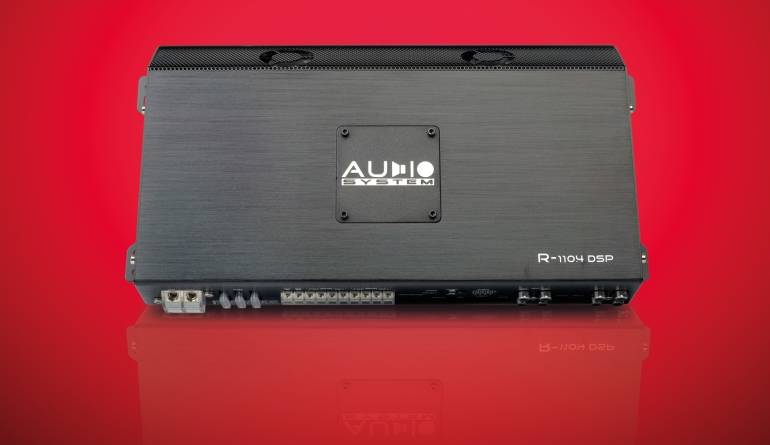

In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 1
21451

Analoger Sound und digitaler Soundprozessor – diese seltene Kombination finden wir mit der R-110.4 DSP-BT von Audio System, die mit einem brandneuen DSP in die Saison geht. Wir werfen einen Blick auf die Technik.

Es gibt sie noch, die Fans analoger Verstärker, die den traditionellen Class-AB Aufbau gegenüber den stromsparenden Class-D Verstärkern bevorzugen. Wer dann nicht auf die Vorzüge frei einstellbarer Weichen, EQs und Laufzeiten in Form eines modernen Signalprozessors verzichten möchte, greift zu einem Stand-alone DSP und füttert mit diesem die analogen Verstärker. Bei Audio System gibt es jedoch eine Class-AB Endstufe mit integriertem DSP, und die kommt gerade als R-110.4 DSP-BT ganz neu zu den Fachhändlern. Die Vierkanal aus Audio Systems mittlerer Serie Radion ist eine seit langem bewährte Konstruktion, daher bleibt auch der eigentliche Verstärker unangetastet.

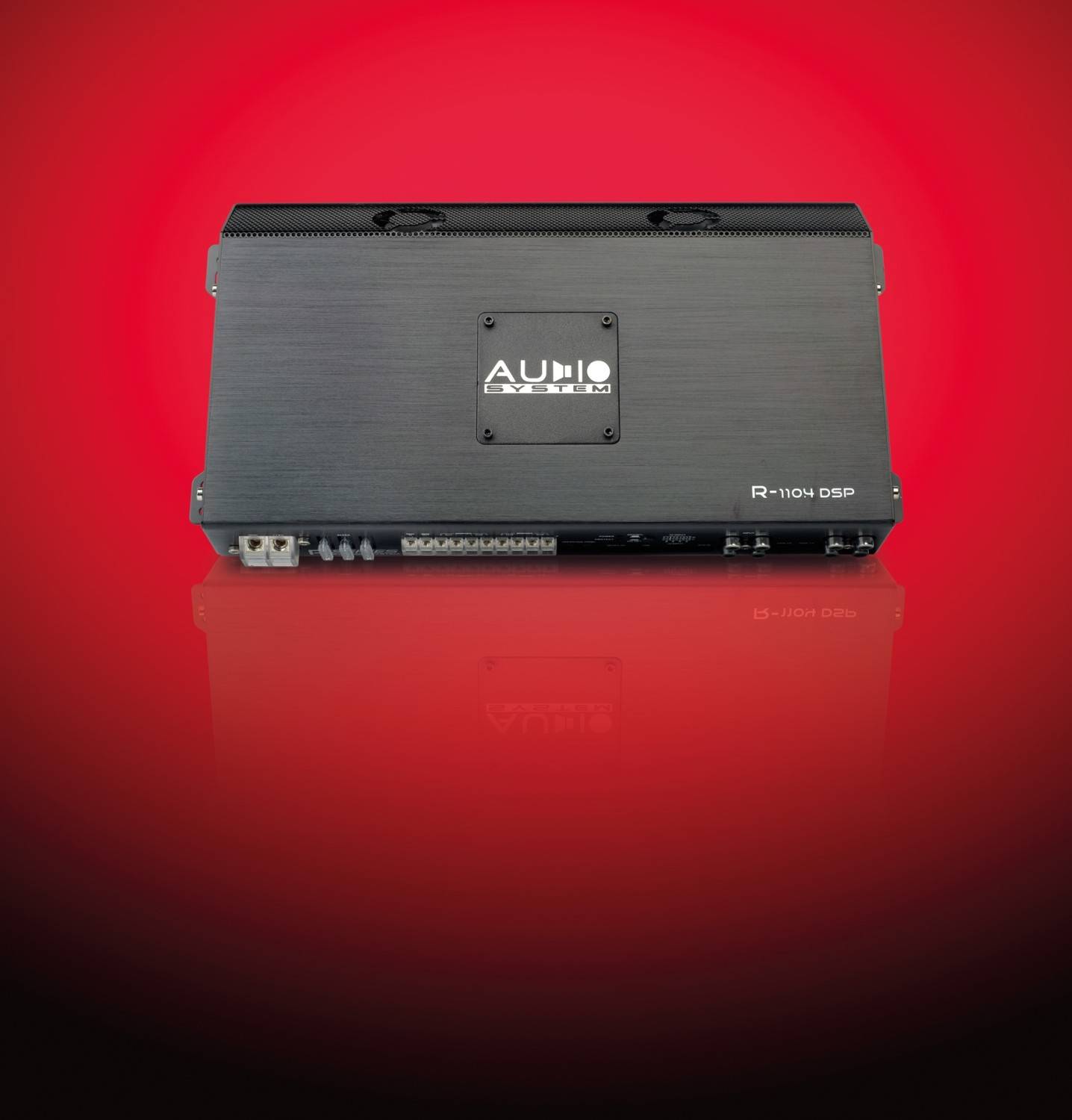

In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 2In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 3In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 4In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 5In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 6In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 7In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 8In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 9In-Car Endstufe 4-Kanal Audio System R-110.4 DSP-BT im Test, Bild 10
Ganz neu jedoch ist der DSP, der mit komplett neuen Komponenten arbeitet und jetzt auch Bluetooth serienmäßig an Bord hat. Der DSP verarbeitet 8 Kanäle, so dass neben den 4 Verstärkerzügen 4 prozessierte Ausgänge zur Verfügung stehen. Das eröffnet der R-110.4 DSP-BT die Möglichkeit, auch ausgewachsene Anlagen anzusteuern. Die Möglichkeiten sind nahezu unbegrenzt, mit einem oder zwei zusätzlichen Verstärkern lassen sich Anlagenkomponenten vom Aktivsubwoofer bis zum vollaktiven Mehrwegesystem plus Subwoofer oder auch Originalsysteme mit Center und Surround versorgen. Gesteuert wird die Anlage dann ausschließlich per Smartphone, mit einer neuen App, die alles kann aber keine Rätsel aufgibt. Ziel ist dabei nicht eine aufwendige High-End-Anlage, sondern eine Soundprozessor-Anlage, die nicht allen Schnickschnack, aber sehr viel fürs Geld bietet. Als Beispiel sei genannt, dass es keinen physikalischen Digitaleingang und kein HiRes-Streaming gibt, dafür aber der Bluetooth serienmäßig an Bord ist. Auch gibt es keine PC-Software mit einer Vielzahl von Untermenüs, in die man sich einarbeiten muss, dafür eine Smartphone-App, die keine Rätsel aufgibt. So gefällt es Einsteigern und Smartphone-Musikhörern, die vielleicht gar nicht in die Tiefen der DSP-Programmierung einsteigen möchten.

Hardware


Nach dem Aufschrauben zeigt sich die Ähnlichkeit der DSP-Endstufe zur rein analogen Schwester. Alles wie gehabt, nur statt der analogen Eingangsplatine finden wir jetzt eine zweistöckige Konstruktion. Natürlich muss auch die DSP-Endstufe die analogen Eingänge aufbereiten, die selbstverständlich als Cinch und Hochpegel mit Einschaltautomatik vorhanden sind. Weiterhin gibt es einen AUX-Eingang in Form einer Klinkenbuchse. Ebenfalls neu ist die zusätzliche kleine Digitalplatine, die den DSP beherbergt. Dieses modulare System macht es besonders einfach, auch andere Verstärker mit dem DSP aufzurüsten. Die ebenfalls vierkanalige X-80.4 DSP-BT aus der X-Serie gibt es bereits, und es werden weitere DSP-Verstärker und Stand-alone DSPs folgen.

Und die kleine DSP-Platine hat es in sich. Drei wesentliche Bausteine sind alles, was man braucht. Am prominentesten ist ein Multifunktionschip von Expressif, der sowohl als 32-Bit Microcontroller die Oberhoheit über den Signalprozessor innehat, aber auch die Kommunikation über Bluetooth (leider nur 4.2) übernimmt. Auch die BT-Antenne ist Teil des Bausteins, außerdem kann er auch WIFI, was hier jedoch zumindest zurzeit nicht benutzt wird. Als Wandlerbaustein finden wir den PCM3168 von Texas Instruments/ Burr Brown, einen der meistgenutzten Audiocodecs überhaupt. Er kann 6 Eingänge und 8 Ausgänge AD beziehungsweise DA wandeln, und das mit 24 Bit Tiefe. Somit haben wir bei der R-110.4 DSP-BT ein 6-auf-8 Design vor uns. Dazu stehen vier Haupteingänge und der Stereo-Aux gleichzeitig zur Verfügung und können beliebig gemixt und prozessiert werden. Wird der AUX mit einem High-Low-Adapter aufgerüstet, lassen sich auch sechskanalige Werkssysteme fugenlos adaptieren. Der Bluetooth-Eingang ist als digitale Quelle außen vor, er wird bei Bedarf automatisch eingeschleift. Kommen wir zum eigentlichen DSP, bei dem wir niemand anderen als den ADAU1452 von Analog Devices vor uns haben. Dieser mächtige Chip ist absolut die State-of-the-Art Bestückung nahezu aller hochwertigen Signalprozessoren vom gehobenen Einstiegsbereich bis in die High- End-Klasse. Damit steht die neue R absolut konkurrenzfähig da.

Wie oben erwähnt ist die Vierkanalendstufe identisch mit der guten alten R-110.4. Das bedeutet klassische Analogtechnik frei von integrierten Treibern geschweige den Verstärkern in IC-Form. Stattdessen liegen vier diskret aufgebaute Class-AB Kanäle vor dem Betrachter, die auf der Platine reichlich Platz haben. Das Netzteil gerät mit dem großzügig dimensionierten Trafo sehr schön üppig. Die Leistungstransistoren der Verstärkung - 8 an der Zahl – haben mit 14 x 22 Millimetern Fläche und 5 Millimetern Dicke noch wahrhaft makroskopische Abmessungen. In einer Zeit zunehmender Miniaturisierung wirkt die R einfach herrlich überdimensioniert.

Software


Die Audio System DSP-Plattform wird mit einer mobilen App gesteuert. Wir haben die Android-Version getestet, die als erstes veröffentlicht wurde. Eine iOS-Version wird kommen, eine Desktop-Software ist nicht vorgesehen. Als erstes muss erwähnt werden, dass es bislang nur die allererste Betaversion gibt, die noch nicht alle Funktionen enthält. Da wird noch einiges mit zukünftigen Updates nachgeliefert. Was es gibt, funktioniert dafür sehr gut und bug-free, und das sehen wir uns jetzt an. Als Startfenster präsentiert sich die App als Fernbedienung mit zwei Pegelschiebern für Hauptlautstärke und Subwooferlautstärke samt Stummschaltung der beiden Bereiche. Weiterhin gibt es die 8 Presets, die in einem separaten Preset- Manager verwaltet werden. Im Eingangsbereich findet sich der Mixer, in dem die 6 Eingänge frei auf die 8 Ausgänge geroutet werden können. Die Frequenzweichen bieten sauber programmierte Filter nach Butterworth, Bessel oder Linkwitz, die bis 24 dB/Okt. Flanke gehen. Die Ausgangs-EQs sind pro Kanal mit 30 Bändern am Start, die grafisch dargeboten werden und sich per erweitertem DSP-Modus voll parametrisieren lassen. Dann kann jedes Band als parametrischer Equalizer, Shelf- Filter oder Allpass eingesetzt und eingestellt werden. Auch die Laufzeitkorrektur bezieht sich auf die 8 Ausgänge, gemäß der Samplingrate von 48 kHz haben wir Schritte von 7 Millimetern bzw. 0,02 Millisekunden, die Reichweite ist mit 6,8 Metern großzügig ausgefallen. Schließlich lassen sich die Kanäle im Pegel einjustieren und umpolen sowie stumm schalten. Was nett gemacht ist, sind die vielfältigen Verknüpfungsmöglichkeiten der Kanäle. Bei Weichen, EQs, Laufzeiten und Pegel. Jedem Kanal lässt sich eine Lautsprecherkategorie (wie Kompo, Breitbänder, Subwoofer), ein Einbauort (vorne, hinten Kofferraum) und eine Fahrzeugseite (links, rechts, Mitte) zuweisen. So lassen sich ganz schnell die zugewiesen Kanalgruppen gemeinsam verändern. Insgesamt ist das ein Funktionsumfang, der auf beste Bedienbarkeit und Übersicht getrimmt ist und damit das Prädikat „einsteigerkompatibel“ verdient. Der Analog Devices DSP ist damit längst noch nicht ausgelastet, und es wie erwähnt noch nicht alles fertig in unserer Version.

Ausblick


Auch wenn zum Testzeitpunkt noch nicht verfügbar, sein ein kurzer Blick in die Zukunft gestattet. Bei Audio System wird noch an vielerlei Funktionen gearbeitet. So sollen die Eingänge ebenfalls Equalizer und Laufzeitkorrektur erhalten. Eine Eingangspegelanzeige als Aussteuerungshilfe kommt ebenso wie ein Laufzeitrechner zum schnellen Umrechnen der Laufzeiteinstellungen. Spannend wird‘s mit der angekündigten Preset- Datenbank online und sogar Messfunktionen mit dem Smartphone-Mikrofon sind in Arbeit. Außerdem soll ein erweiterter AUX-Modus ein eigenes Setting für alle Einstellungen bringen. All das kommt nach und nach mit den Updates, wir werden in zukünftigen Tests berichten.

Messungen und Sound


Alles bestens wird aus dem Messlabor vermeldet. Auch die R-110.4 DSP-BT zeichnet sich durch saubere Leistung und gute Dämpfung aus, wie es sich gehört. Aktuell liegen gut 80 Watt an 4 Ohm an und an 2 Ohm 116 Watt. Ganz typisch verlaufen die Klirrkurven mit extrem wenig Verzerrungen im mittleren Leistungsbereich, w die R nur 0,014 % THD+N liefert. Nur das Rauschen hat durch den DSP etwas gelitten, immerhin befinden sich noch 81 dB zwischen dem 5 Watt Sinus und dem Rauschteppich – alles im grünen Bereich. Im Hörcheck gefällt die Audio System mit ihrer rundum gelungenen Vorstellung. Sie spielt die Musik sehr flüssig und natürlich, ohne Neigung zum Sezieren. Bässe kommen durchaus kräftig und auch tief genug. Bei kräftig getretenen Kickdrums kann‘s auch mal zur Sache gehen. Auf der anderen Seite punktet die R mit schön reproduzierten Stimmen und naturgetreu klingenden Instrumenten. Das ist insgesamt eine Darbietung, die unbedingt empfehlenswert ist.

FAQ - Car Hifi Endstufe 4-Kanal

Wie schließe ich meine Endstufe an ein Nachrüst-Autoradio an?

Je nach Anzahl der Vorverstärkerausgänge am Radio verbinden Sie diese mit den Eingängen der Endstufe mit einem entsprechenden Cinchkabel (RCA Kabel). In der Regel reicht eine Stereo-Leitung, hier fallen dann allerdings Bedienelemente wie Fader oder Basslautstärke weg. Zusätzlich verbinden Sie den Remote-Eingang der Endstufe mit einem Zündplus oder dem Einschaltkabel für Motorantennen des Radios.


Wie schließe ich meine Endstufe an ein Werksradio an?

Falls die Endstufe High-Level Eingänge hat, verbinden sie diese mit den Lautsprecherausgängen des Radios. Falls die Endstufe eine Einschaltautomatik hat, sind sie bereits fertig, ansonsten verbinden Sie den Remoteeingang der Endstufe mit einem Zündplus oder dem Einschaltkabel für Motorantennen des Radios. Ohne High-Level Eingänge benötigen Sie einen zusätzlichen High-Low Adapter. Bei Werksanlagen mit externem Leistungsverstärker müssen Sie darauf achten, dass die High-Level Eingänge deutlich mehr als 12 Volt Eingangsspannung verkraften.


Was ist der Gain Regler?

Der Gain Regler dient der Empfindlichkeitsanpassung der Endstufe an das Autoradio. Wenn die Lautstärke am Autoradio fast voll aufgedreht ist, muss die Endstufe mit dem Gain Regler bis zur maximalen unverzerrten Lautstärke aufgedreht werden.


Was ist die Grundeinstellung der Frequenzweichen?

Front- und Hecklautsprecher werden mit einem Hochpass beschaltet, der tiefe Frequenzen wegfiltert und damit die Lautsprecher entlastet. Die Regelfrequenz hängt von den Lautsprechern ab, eine gute Grundeinstellung ist 80 Hz. Subwoofer und Tieftöner mit eigenen Kanälen werden mit einem Tiefpass beschaltet, der hohe Frequenzen wegfiltert und so für einen besseren Klang sorgt. Ein Bandpassfilter ist die Kombination aus beidem, es filtert nach unten und nach oben weg, so dass ein Frequenzband übrig bleibt.


Was ist ein Subsonicfilter?

Der Subsonic ist ein Hochpassfilter mit sehr niedriger Einstellfrequenz. Er entlastet den Subwoofer vor zu tiefen Frequenzen, die er sowieso nicht wiedergeben kann. Das bringt sauberen Pegel und besseren Klang im Arbeitsbereich des Subwoofers (z.B. von 40 bis 80 Hz)


Was ist Brückenbetrieb?

Im Brückenbetrieb werden zwei Endstufenkanäle zusammengeschaltet, um einen Kanal mit doppelter Leistung zu generieren, z.B. für Subwoofer. Zu beachten ist, dass die minimale Last (Impedanz/Ohmzahl) des angeschlossenen Subwoofers eingehalten wird. Ob die Endstufe für Brückenbetrieb zugelassen ist und wie hoch die Impedanz mindestens sein muss, verrät die Bedienungsanleitung.

Fazit

Die R-110.4 DSP-BT von Audio System verbindet elegant den klang eines Class-AB Verstärkers mit moderner Signalaufbereitung per DSP. Dessen Bedienung gelingt sehr einfach per App und dank des serienmäßigen Bluetooths ist die R auch schon fit für drahtloses Musikstreaming. Das macht sie zu einem interessanten Angebot.

Kategorie: Car Hifi Endstufe 4-Kanal

Produkt: Audio System R-110.4 DSP-BT

Preis: um 650 Euro

Ganze Bewertung anzeigen


4/2022
4.5 von 5 Sternen

Referenzklasse
Audio System R-110.4 DSP-BT

Werbung*
Aktuelle Angebote von Audio System bei:
Weitere Informationen Audio System
Weitere Informationen Audio System
Weitere Informationen Audio System
Weitere Informationen Audio System
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop

Bewertung
Klang 40% :
Bassfundament 8%

Neutralität 8%

Transparenz 8%

Räumlichkeit 8%

Dynamik 8%

Labor 35% :
Leistung 20%

Dämpfungsfaktor 5%

Rauschabstand 5%

Klirrfaktor 5%

Praxis 25% :
Ausstattung 15%

Ver. Elektronik 5%

Ver. Mechanik 5%

Ausstattung & technische Daten
Vertrieb Audio System, Hambrücken
Hotline 07255 71907-0
Internet www.audiodesign.de
Technische Daten
Kanäle
Leistung 4 Ohm 82
Leistung 2 Ohm 116
Leistung 1 Ohm
Brückenleistung 4 Ohm 232
Brückenleistung 2 Ohm
Empfindlichkeit max. mV 90
Empfindlichkeit min. V 1,9
THD+N (<22 kHz) 5 W 0,023
THD+N (<22 kHz) Halblast 0,014
Rauschabstand dB(A) 81
Dämpfungsfaktor 20 Hz 344
Dämpfungsfaktor 80 Hz 344
Dämpfungsfaktor 400 Hz 344
Dämpfungsfaktor 1 kHz 319
Dämpfungsfaktor 8 kHz 298
Dämpfungsfaktor 16 kHz 224
Ausstattung
Tiefpass 10 – 20k Hz
Hochpass 10 – 20k Hz
Bandpass 10 – 20k Hz
Bassanhebung via DSP
Subsonicfilter via DSP
Phasesshift via DSP
High-Level-Eingänge Ja
Einschaltautomatik •, DC oder Signal
Cinchausgänge •, 4CH prozessiert
Start-Stopp-Fähigkeit • (7,2 V)
Abmessungen (L x B x H in mm) 325/185/50
Sonstiges DSP, Bluetooth
Klasse Absolute Spitzenklasse
Preis/Leistung sehr gut
Car&Hifi „Analoge Vierkanälerin mit 8-Kanal DSP.“
Abmessungen ( in mm) 325/185/50
Eingänge 4-Kanal RCA • 4-Kanal High-Level (20 V) • 1 x digital Bluetooth • 1 x AUX (stereo, 3,5 mm Klinke)
Ausgänge 4-Kanal RCA (5 V) • Remote-out
DSP-Kanäle 6 Eingänge, 8 Ausgänge
DSP-Software (Android V0.1.2 im Test)
Equalizer
Eingänge: • param., 7 Band pro Kanal (in Vorbereitung
Ausgänge • parametrisch, 30 Band pro Kanal, +12 – -12 dB • 20 – 20k Hz, 1-Hz-Schritte, Q 0,1 – 11,9 • Shelf 20 – 10k Hz, Q 0,1-2 • Allpassfi lter 2. Ordnung, f und Q einstellbar
Frequenzweichen Ausgänge: • 20-20k Hz, 1-Hz-Schritte • Bessel, Butterworth, Linkwitz 6-24 dB/Okt.
Zeit und Pegel Samplerate 48 kHz, 7-mm-Schritte (0,02 ms) Eingänge: • in Vorbereitung Ausgänge: • 0 – 686 cm (20 ms), 1024 Samples • Phase 0, 180° • Stummschalung • Pegelschritte 0,1 dB
Ausstattung 8 Presets • Ein- und Ausgänge beliebig routbar • Start-Stopp-Fähigkeit bis 7,2 V • Signalabhängiges Umschalten auf BT/AUX • Einschalten Remote, DC oder Signal • Master- und Subwooferlautstärke • Bluetooth (Audiostreaming und App-Steuerung aller Funktionen)
Optionales Zubehör Kabelfernbedienung • Diverse HLC High-Low-Converter für 6 High- Eingänge und/oder Werksverstärker • Diverse Fahrzeugadapter (ISO, Quadlock u.a.) • Beleuchtete Wechselplatte (Logo)
