Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: Harwood Acoustics AM 20


Einzelchassistest: Harwood AM 20

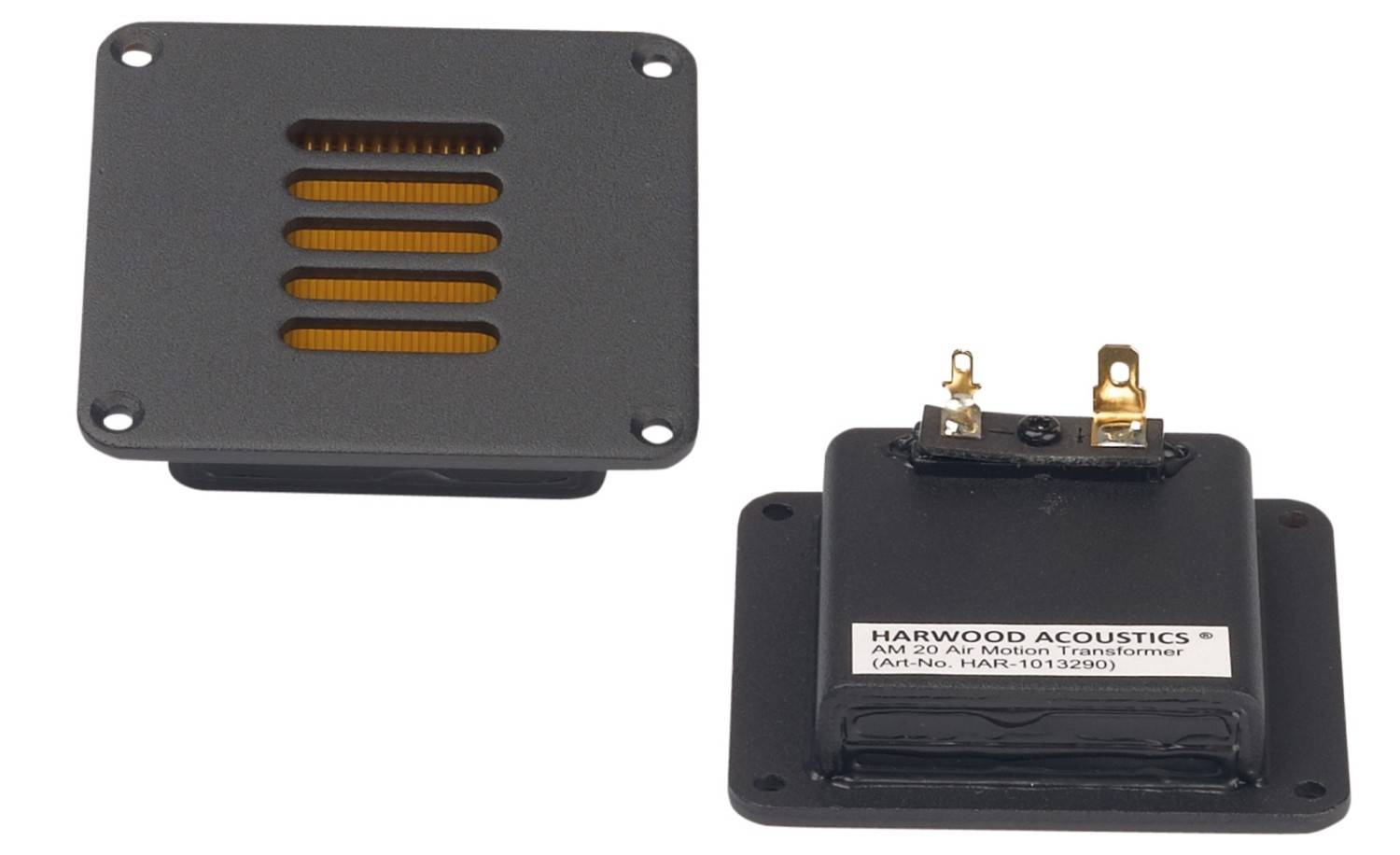

Lautsprecherchassis Hochtöner Harwood Acoustics AM 20 im Test, Bild 1
22705

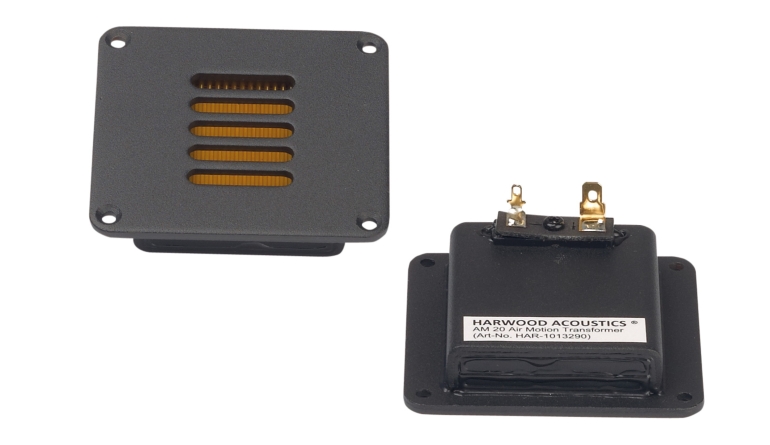

Der Harwood AM 20 ist nun ein wirklich putziges Exemplar eines AMT – fast quadratisch mit etwa sieben Zentimetern Kantenlänge lässt er sich in einem wirklich kompakten Gehäuse problemlos einbauen. Und hier sehen wir auch einen Haupteinsatzort des kleinen Hochtöners, der sich bei moderaten Maximallautstärken schon ab etwa drei Kilohertz einsetzen lässt.

Wenn es – in größeren Boxen – lauter zugehen soll, würden wir die Trennung eher bei vier Kilohertz festzurren, etwa zusammen mit einer guten Mitteltonkalotte. Der Frequenzgang ist sehr linear und ausgewogen mit einem guten Wirkungsgrad, der sich von etwa 90dB bis auf 94dB im Superhochtonbereich steigert. Auf Achse reicht der nutzbare Einsatzbereich bis weit über 20 Kilohertz – unter 30 Grad Messwinkel ist der Verlauf am linearsten.

Am unteren Rand des nutzbaren Frequenzbereichs gibt es ein paar harmlose Wellen, die auf die Einbausituation der Folie zurückzuführen sind – im Wasserfalldiagramm schlagen sie sich jedenfalls nicht nieder.

Lautsprecherchassis Hochtöner Harwood Acoustics AM 20 im Test, Bild 2Lautsprecherchassis Hochtöner Harwood Acoustics AM 20 im Test, Bild 3Lautsprecherchassis Hochtöner Harwood Acoustics AM 20 im Test, Bild 4Lautsprecherchassis Hochtöner Harwood Acoustics AM 20 im Test, Bild 5Lautsprecherchassis Hochtöner Harwood Acoustics AM 20 im Test, Bild 6
Die Impedanzmessung zeigt das übliche Verhalten eines solchen Treibers: Weit und breit ist keine Resonanzspitze erkennbar, das Messsystem behauptet, eine bei knapp über 3 Kilohertz gefunden zu haben.
Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Technisch absolut gelungener kleiner AMT für vielfältige Einsatzzwecke, bei denen es nicht auf Höchstleistung ankommt.

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Harwood Acoustics AM 20

Stückpreis: um 49 Euro

10/2023

Technisch absolut gelungener kleiner AMT für vielfältige Einsatzzwecke, bei denen es nicht auf Höchstleistung ankommt.

Harwood Acoustics AM 20

10/2023

Harwood Acoustics AM 20
KLANG-TIPP

Ausstattung & technische Daten
Technische Daten
Hersteller: Harwood
Bezugsquelle: Hifi Sound, Münster
Internet: www.hifisound.de
Unverb. Stückpreis 49 Euro
Chassisparameter K+T-Messung
Fs (in Hz): 3250
Re (in Ohm): 3.75
Qms: 0,07
Qes: 3,29
Qts: 0,07
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): Nein
Sd (in cm²): Nein
Ausstattung
Frontplatte / Korb: Metall (Frontplatte)
Membran Kapton
Dustcap Nein
Sicke Nein
Schwingspulenträger Nein
Schwingspule Nein
Xmax Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Nein
Außendurchmesser: (in mm) 73 x 65 mm
Einbaudurchmesser: 53 x 55 mm
Einbautiefe in mm 20 mm
Korbrandtiefe (in mm) 3 mm
