>> Mehr erfahren>> Alle anzeigenEinzeltest: Redcatt 140FCDX4
Einzelchassistest: Redcatt 140FCDX4

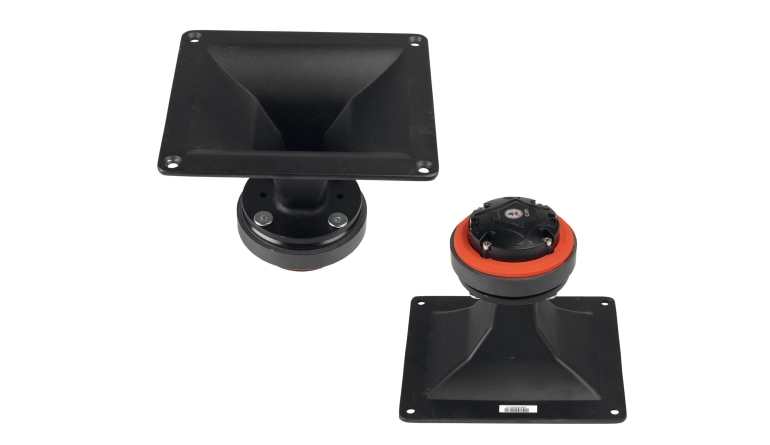

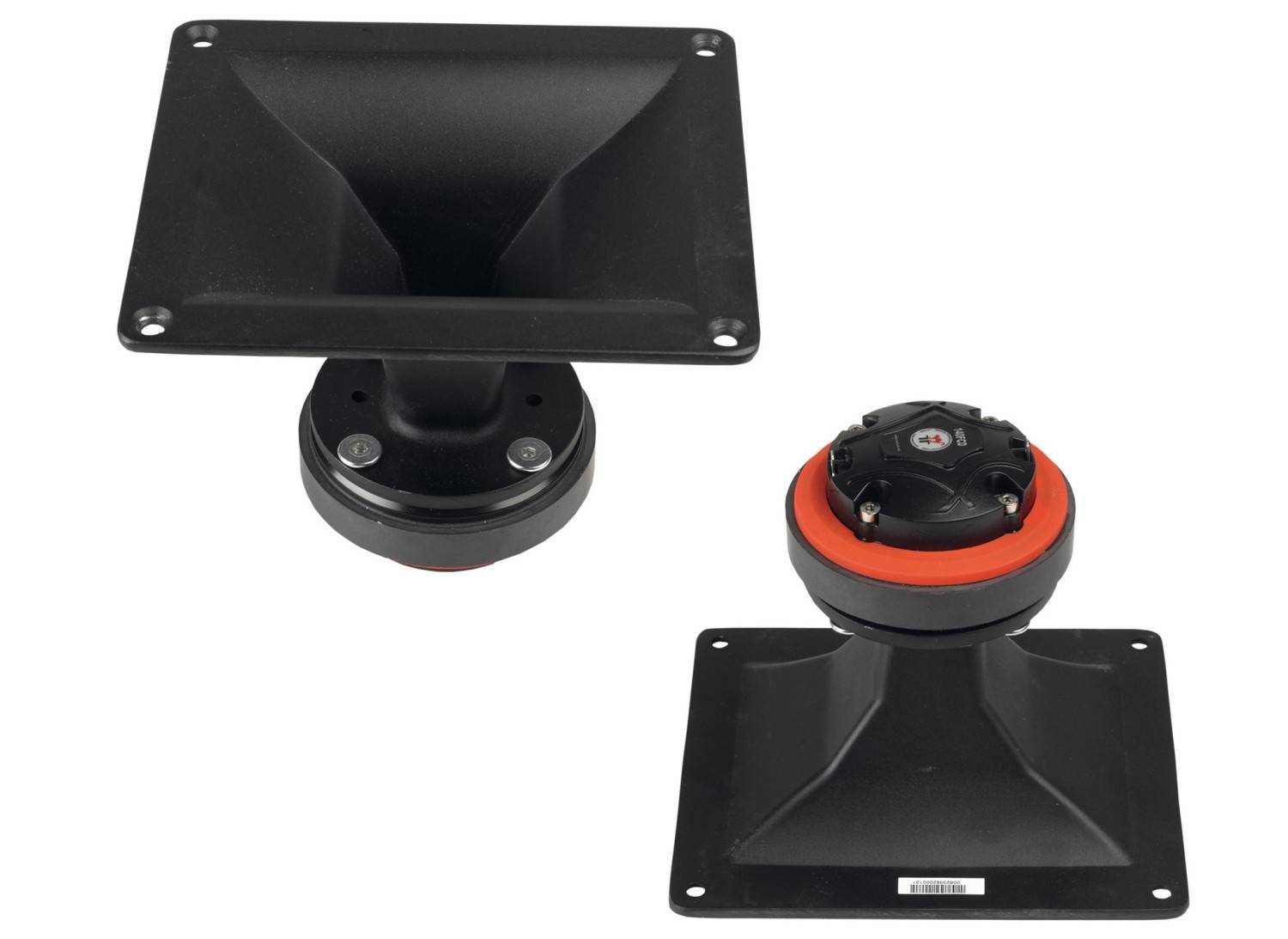

Der Redcatt-Hochtontreiber in diesem Einzelchassistest hat eine 36-Millimeter-Schwingspule und Membran. Blue Planet kombiniert den Treiber mit einem recht kompakten Horn einer weiteren Vertriebsmarke „LaVoce“ zu einer leistungsstarken und günstigen Hochtonlösung.
Das Diaphragma des Treibers besteht aus Polyamid, einem Kunststoff, der günstige Eigenschaften für eine große Vielfalt von Anwendungen aufweist, hier vor allem eine hohe Resonanzfestigkeit. Wir sehen antriebsseitig einen klassischen Ferritmagneten und einen Schwingspulenträger aus Nomex, auf dem der Draht mit speziellem Klebstoff befestigt wird, der eine sehr hohe thermische Belastbarkeit erlaubt. Von dem Membranmaterial verspricht sich der Hersteller einen erweiterten Hochtonfrequenzgang.
Und tatsächlich erreichen wir hier eine obere Grenzfrequenz, die je nach Filterung oberhalb von 20 Kilohertz liegt.
Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop
Fazit
Technisch und klanglich hervorragender Kompressionstreiber für den Mittelhochtoneinsatz.Kategorie: Lautsprecherchassis Hochtöner
Produkt: Redcatt 140FCDX4
Stückpreis: um 39 Euro
Technisch und klanglich hervorragender Kompressionstreiber für den Mittelhochtoneinsatz.
Redcatt 140FCDX4
Redcatt 140FCDX4
Technische Daten | |
Hersteller: | Redcatt |
Bezugsquelle: | Blue Planet Acoustic, Oberursel |
Internet: | www.redcatt.de |
Unverb. Stückpreis | 80 Euro im Set ca. 39 Euro einzeln |
Chassisparameter K+T-Messung | |
Fs (in Hz): | 974 |
Re (in Ohm): | 5.9 |
Rms (in Kg/s): | Nein |
Qms: | 3,25 |
Qes: | 0,71 |
Qts: | 0,58 |
Cms (in mm/N) | Nein |
Mms (in g): | Nein |
BxL (in Tm) | Nein |
Vas (in l): | Nein |
Le (in mH): | 0,087 |
Sd (in cm²): | Nein |
Ausstattung | |
Korb | Nein |
Membran | Polyamid |
Dustcap | Nein |
Sicke | Nein |
Schwingspulenträger | Nomex |
Schwingspule | 36 mm |
Xmax | Nein |
Magnetsystem | Ferrit |
Polkernbohrung | Nein |
Sonstiges | Nein |
Außendurchmesser (in mm) | 181 x 155 mm |
Einbaudurchmesser | 145 x 115 mm |
Einbautiefe in mm | 142 mm |
Korbranddicke (in mm) | 4 mm |
