Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: Redcatt 141FCDX4-337


Einzelchassistest: REDCATT 141FCDX4-337

Lautsprecherchassis Hochtöner Redcatt 141FCDX4-337 im Test, Bild 1
22709

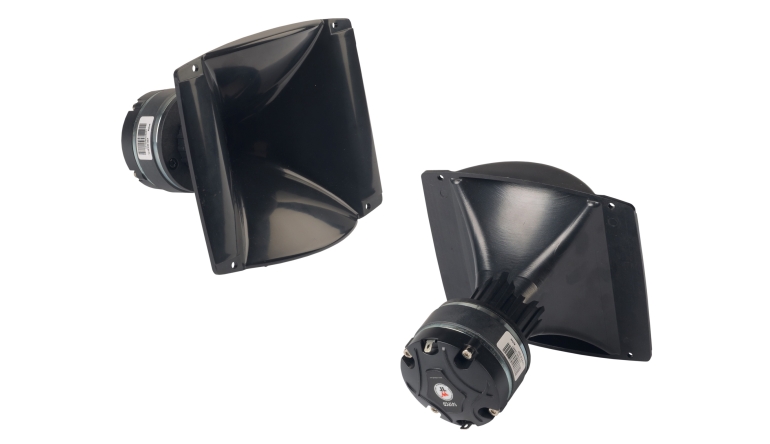

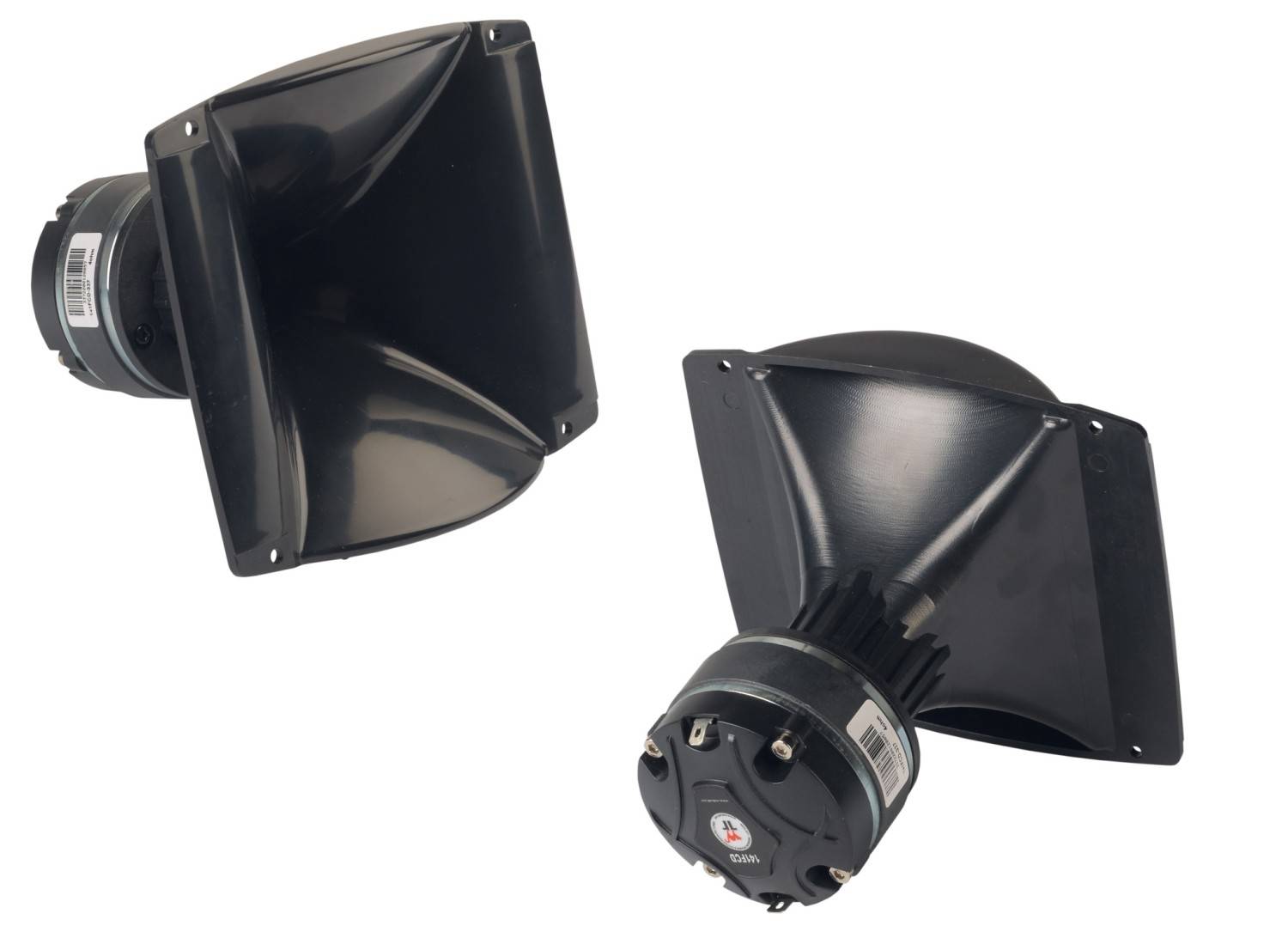

Der äußerst kompakte Treiber Redcatt 141FCDX4-337 hat nur einen Druchmesser von 72 Millimetern und eine Einbautiefe von 65 Millimetern. Damit ist er prädestiniert für ultrakompakte Beschallungsanwendungen. Deswegen haben wir ihm für diesen Test auch das kleinste der bei BPA verfügbaren Schraubhörner zur Seite gestellt, mit dem er recht gut harmoniert. Mit Ausnahme einer zu korrigierenden Stufe verläuft der Frequenzgang völlig glatt, mit dem typischen, zu den Höhen hin recht steil abfallenden Schalldruck. Wählt man eine Trennfrequenz von etwas über 2 Kilohertz, dann lässt sich der Frequenzgang alleine mit dem Hochpassfilter linearisieren – die obere Grenzfrequenz von etwa 18 Kilohertz sollte für die meisten Anwendungen genügen. Die Klirrdiagramme zeigen wenig K3 im Einsatzbereich ab 2 Kilohertz, die Werte für K2 liegen typischerweise höher, aber immer absolut im grünen Bereich.

Lautsprecherchassis Hochtöner Redcatt 141FCDX4-337 im Test, Bild 2Lautsprecherchassis Hochtöner Redcatt 141FCDX4-337 im Test, Bild 3Lautsprecherchassis Hochtöner Redcatt 141FCDX4-337 im Test, Bild 4Lautsprecherchassis Hochtöner Redcatt 141FCDX4-337 im Test, Bild 5Lautsprecherchassis Hochtöner Redcatt 141FCDX4-337 im Test, Bild 6
Recht sauber sieht auch das Wasserfalldiagramm aus, das keine deutliche Störung aufweist. Die Impedanzmessung zeigt ein klar definiertes Maximum bei knapp über 1 Kilohertz, aber auch einen Verlauf bei knapp über 2,5 Ohm, was ich persönlich als ein bisschen niedrig empfi nde, aber eine echte PA-Endstufe auch nicht stören dürfte, weil der Treiber ja ohnehin im Pegel begrenzt werden muss.



Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Günstige und kompakte Hochton-PA-Lösung

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Redcatt 141FCDX4-337

Stückpreis: um 40 Euro

10/2023

Günstige und kompakte Hochton-PA-Lösung

Redcatt 141FCDX4-337

10/2023

Redcatt 141FCDX4-337
PREIS-TIPP
Ausstattung & technische Daten
Technische Daten
Hersteller: Redcatt, Omnes
Bezugsquelle: Blue Planet Acoustic, Oberursel
Internet: www.redcatt.de
Unverb. Stückpreis ca. 40 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 1050
Re (in Ohm): 2.9
Rms (in Kg/s): Nein
Qms: 6,8
Qes: 3,28
Qts: 2,21
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,63
Sd (in cm²): Nein
Ausstattung
Frontplatte: Nein
Membran Polyamid
Dustcap Nein
Sicke Nein
Schwingspulenträger Kapton
Schwingspule 36 mm
Xmax Nein
Magnetsystem Ferrit
Polkernbohrung Nein
Sonstiges Nein
Außenabmessungen: (in mm) 160 x 142mm
Einbaumaß: 120 x 120 mm
Einbautiefe in mm 145 mm
Korbrandtiefe (in mm) 4 mm
