Schallfläche maximal

Immer wieder gerne bediene ich mich aus dem Fundus des IGDH-Contest, der jedes Jahr viele spannende Konzepte in die Redaktionsräume bringt. Ohne lange zu überlegen habe ich in diesem Jahr einen Lautsprecher „verhaftet“, der wohl das beste Chassiszahl/Preis-Verhältnis geboten hat.

Von Olaf Schauer stammt die recht große offene Schallwand, die bereits vor ein paar Jahren bei einem Dynavox*- Themen-Contest zum Einsatz kam – in diesem Jahr mit einem Upgrade in Sachen. Schallwand, nicht nur aus Gründen der Einfachheit, sondern auch, weil die Konustreiber preisklassenentsprechend mit recht schwachen Antrieben und damit hohen Gesamtgüten versehen sind.

Technik

Im Bass spielt in 8fach-Besetzung (!) der Dynavox DY166-9a mit einem 16-Zentimeter- Korb und Polypropylenmembran. Die Schwingspule hat hier eine minimalistische Form der Belüftung erhalten, indem man ihren Träger mehrfach gelocht hat.

Der Antrieb ist hier leider recht schwach, so dass trotz der eigentlich recht niedrig liegenden Resonanzfrequenz eine Gehäuseabstimmung linear nicht möglich ist – auf der anderen Hand ist er somit natürlich prädestiniert für den Schallwandeinsatz. Der Frequenzgang sieht dafür recht linear aus und ist bis über 3 Kilohertz gutmütig, darüber gibt es eine kräftige Resonanz. Klirr spielt bis 90 Dezibel keine Rolle, bei 95 Dezibel ist auch hier die Belastungsgrenze erreicht. Die leichte Sickenresonanz um 800 Hertz schwingt schnell aus. Der neue Breitbänder, der ebenfalls von Dynavox stammt, wird aus mir unbekannten Gründen nicht offiziell in Deutschland vertrieben. Wie fast immer in solchen Fällen sorgt hier Wolfgang Vollstädt von Spectrum Audio in Bremen für Abhilfe, wohl die erste Adresse in Deutschland, was das Thema Fullrange-Chassis angeht. Unter dem Markennamen „Lyeco“ wird der Vierzoll-Chassis für 45 Euro angeboten und ist damit natürlich der „Preistreiber“. Hier sollte man aber nicht nur die Kosten für den Import von Kleinmengen einberechnen, sondern auch die wirklich beeindruckende Qualität des Breitbänders, der nicht nur eine gute Anfassqualität hat, sondern auch wirklich fullrangetauglich ist und sogar Parameter, die den Solo-Einsatz in kleinen ventilierten Gehäusen möglich machen. Der Konstrukteur hat für seine Box den Hochton- Schwirrkonus entfernt – in der kommenden Ausgabe testen wir aber das Original.

Gehäuse

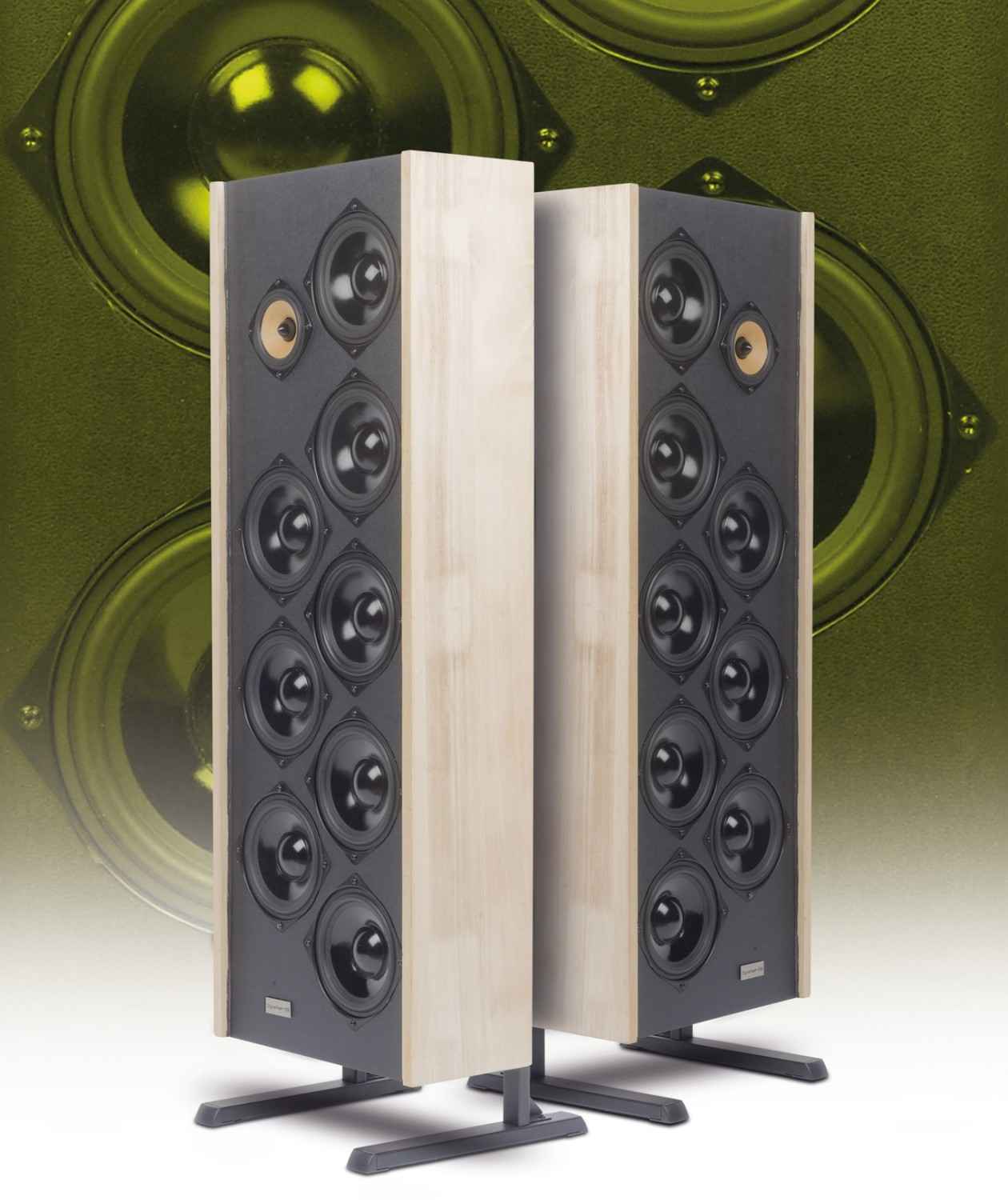

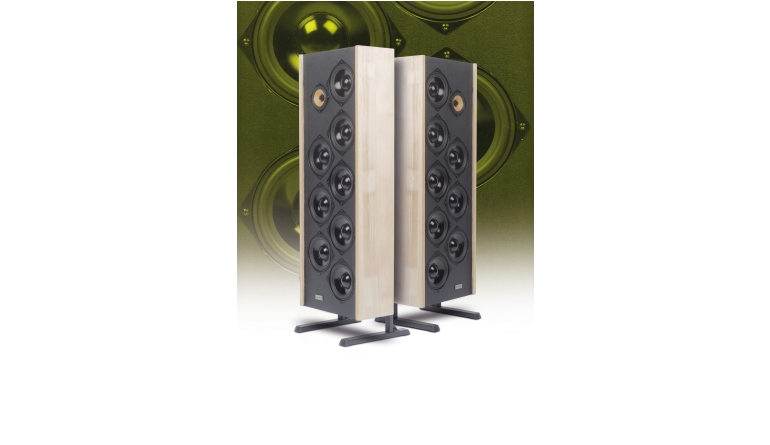

Olaf Schauer hat für die 8 Tieftöner eine Schallwand gefertigt, in denen die Chassis paarweise diagonal versetzt eingebaut sind, so dass der Breitbänder seitlich in den beiden etwas breitbandiger laufenden Tiefmitteltönern „eingebettet ist“.

Nach hinten gibt es einen etwa 15 Zentimeter tiefen Kastenrahmen, den man je nach Bedarf auch etwas flacher oder tiefer bauen darf. Die gezeigte „Bedämpfung“ nimmt für den speziellen Aufbauort etwas rückseitigen Mitteltonanteil weg, weil die Schallwände recht nah an der Rückwand stehen und für einen sauberen Fernsehton sorgen. Für den Fullrange-Musikeinsatz sollten die Dipole natürlich weiter weg von der Rückwand stehen.

Frequenzweiche

Drei der acht Bässe sind in Reihenparallelschaltung (zwei Dreiergruppen) mit einer großen Spule im Bass getrennt. Zwei weitere parallel geschaltete Tieftöner werden erst bei etwa der doppelten Frequenz gefiltert – den Pegelunterschied zu den reinen Tieftönern beseitigt ein 3,9-Ohm-Widerstand. Der Breitbänder wird über einen Hochpass zweiter Ordnung gefiltert und hat zusätzlich einen Sperrkreis bekommen. Die beiden seltsamerweise mit einem Nennwert von 9µF bezeichneten Kondensatoren können im Hochpass durch einen 18µF-Kondensator, der im Sperrkreis durch einen 10µF-Kondensator ersetzt werden.

Messungen

Die Schallwand hat einen insgesamt noch linearen, aber nicht sehr ruhig verlaufenden Frequenzgang Das Loch im Mitteltonbereich kommt aber in erster Linie von den doch auf einer recht großen Fläche verteilten Konustreibern. Der Breitbänder zeigt sich auf Achse durchaus nicht als Kind von Traurigkeit – es gibt einige Ecken und Kanten im Verlauf, aber ein recht kontrolliertes Bündelungsverhalten, allerdings ohne Schwirrkonus auch unter Winkeln einen starken Pegelabfall zum Hochton. Das Wasserfalldiagramm zeigt naturgemäß ein etwas stärkeres Resonanzverhalten, während die Klirrwerte erfreulich niedrig bleiben. Der Impedanzverlauf ist unkritisch.

Klang

Trotz des überschaubaren finanziellen Aufwands bei den Chassis klingt der Cheap Trick im Hörraum recht beeindruckend. Der Bassbereich ist nicht von schlechten Eltern: Er drückt bei 2 Metern Abstand zur Rückwand zwar nicht in die Magengrube, reicht dafür sehr tief und macht bei moderaten Lautstärken einen dynamischen und profunden Eindruck. Der räumliche Eindruck, den CT332 vermittelt, ist exzellent – präzise und genau klingt das auf jeden Fall – man sollte nur ein bisschen Zeit darauf verwenden, das Einwinkeln der Schallwände auf den Hörplatz zu optimieren – hier ist nicht viel Spielraum zwischen „leicht giftig“ und „zu wenig“. Wenn es dann aber einmal passt, kann man der billigen Schallwand durchaus auch anspruchsvolle Kost zumuten – die Bauweise mit der großen Schallfläche kann echt überzeugen!

Aufbauanleitung

Auf der vorgefertigten Schallwand werden die umlaufenden Leisten aufgeklebt. Die Ständer und die rückseitige Bedämpfung sind optional.

Holzliste

Material: Beliebig

1x 110,0 x 38,5cm Schallwand
2x 113,6 x 15 cm Seiten
2x 38,5 x 15 cm Deckel, Boden

Zubehör pro Box

 Kabel
 Schrauben und Terminals nach Wunsch

Lieferant: Dynavox

Weichenbestückung (leicht abweichend vom Plan, wie beschrieben):

L1: 10 mH Kernspule, 1 mm
L2: 5,6 mH Kernspule, 1 mm
L3: 3,0 mH Kernspule, 0,7 mm
L4: 1,5 mH Luftspule, 1 mm
C1: 18 µF MKT
C2: 6,8 µF MKT
C3: 10 µF MKT
R1: 3,9 Ohm MOX 10 Watt
R2: 5,6 Ohm MOX 10 Watt
R2: 5,6 Ohm MOX 10 Watt
