Einzeltest: Celestion Celestion CD1X-1747 mit H1-7050


Einzelchassistest: Celestion CD1X-1747 mit H1-7050

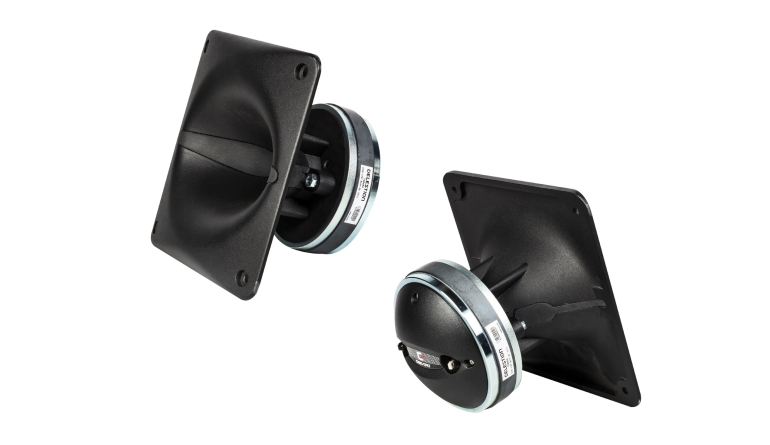

Lautsprecherchassis Hochtöner Celestion Celestion CD1X-1747 mit H1-7050 im Test, Bild 1
22949

Für ein demnächst anstehendes großes Heimkino-Projekt haben wir uns den Celestion CDX1-1747 ausgesucht mal wieder. Der Horntreiber ist ein klassischer Druckkammertreiber mit einer Eindreiviertelzoll-Schwingspule und einem Polyamid-Diaphragma. Im Antrieb sitzt ein klassischer Ferritmagnet. Die Austrittsöffnung durchmisst die üblichen 25,4 mm, also ein Zoll.

Dazu passend gibt es das Hochtonhorn H1-7050 nach dem recht neuen „NoBell“-Bauprinzip. Das bedeutet, dass fast über den gesamten Hornverlauf eine horizontale Teilung des Kunststoffhorns besteht, die mit einem Elastomer aufgefüllt wird. Resonanzen sollen so kein Thema sein. Die Abstrahlwinkel sind – dem Namen nach zu schlussfolgern – 70 Grad in der Horizontalen und 50 Grad in der Vertikalen, also etwas weiter als die traditionellen 60 x 40-Hörner. Tatsächlich zeigt die Kombination ein vorbildliches Verhalten: Der Frequenzgang ist nahezu makellos, ebenso das Wasserfalldiagramm und die Klirrmessungen, die lediglich bei 105 dB den für Hochtonhörner typischen K2-Anstieg verzeichnen.

Lautsprecherchassis Hochtöner Celestion Celestion CD1X-1747 mit H1-7050 im Test, Bild 2Lautsprecherchassis Hochtöner Celestion Celestion CD1X-1747 mit H1-7050 im Test, Bild 3Lautsprecherchassis Hochtöner Celestion Celestion CD1X-1747 mit H1-7050 im Test, Bild 4Lautsprecherchassis Hochtöner Celestion Celestion CD1X-1747 mit H1-7050 im Test, Bild 5Lautsprecherchassis Hochtöner Celestion Celestion CD1X-1747 mit H1-7050 im Test, Bild 6
Das Rundstrahlverhalten ist ebenso exzellent – perfekte constant directivity.

Die Horn-Treiber-Kombination lässt sich mit geeigneter Filterung auf etwa 105 Dezibel Wirkungsgrad „glatt ziehen“ - die untere Einsatzfrequenz würde dann bei etwa zwei Kilohertz liegen. Von der Belastbarkeit her würde sogar noch eine halbe Oktave mehr nach unten gehen – hier lädt aber das recht kurze Horn nicht mehr.

Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Blitzsaubere und äußerst günstige Horn- Treiber-Kombination für hochwertige Zweiwege-Kombinationen mit Acht-, Zehn- oder Zwölfzöllern.

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Celestion Celestion CD1X-1747 mit H1-7050

Stückpreis: um 102 Euro+ 34 Euro

1/2024

Blitzsaubere und äußerst günstige Horn- Treiber-Kombination für hochwertige Zweiwege-Kombinationen

Celestion Celestion CD1X-1747 mit H1-7050

Ausstattung & technische Daten
Technische Daten
Hersteller: Celestion
Bezugsquelle: Lautsprechershop, Karlsruhe
Internet: www.lautsprechershop.de
Unverb. Stückpreis 102 + 34 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 1020
Re (in Ohm): 6.22
Rms (in Kg/s): Nein
Qms: 1,99
Qes: 0,71
Qts: 0,53
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,08
Sd (in cm²): Nein
Ausstattung
Frontplatte: Kunststoff/Elastomer (Horn)
Membran Polyamid
Dustcap Nein
Sicke Nein
Schwingspulenträger Polyamid
Schwingspule 44 mm
Xmax Nein
Magnetsystem Ferrit
Polkernbohrung Nein
Sonstiges Nein
Außenabmessungen: (in mm) 190 x 190 mm
Einbaumaß: 140 mm
Einbautiefe in mm 200 mm
Korbrandtiefe (in mm) Nein
