Einzeltest: Mundorf U40W1.2


Einzelchassistest Mundorf U40W1.2

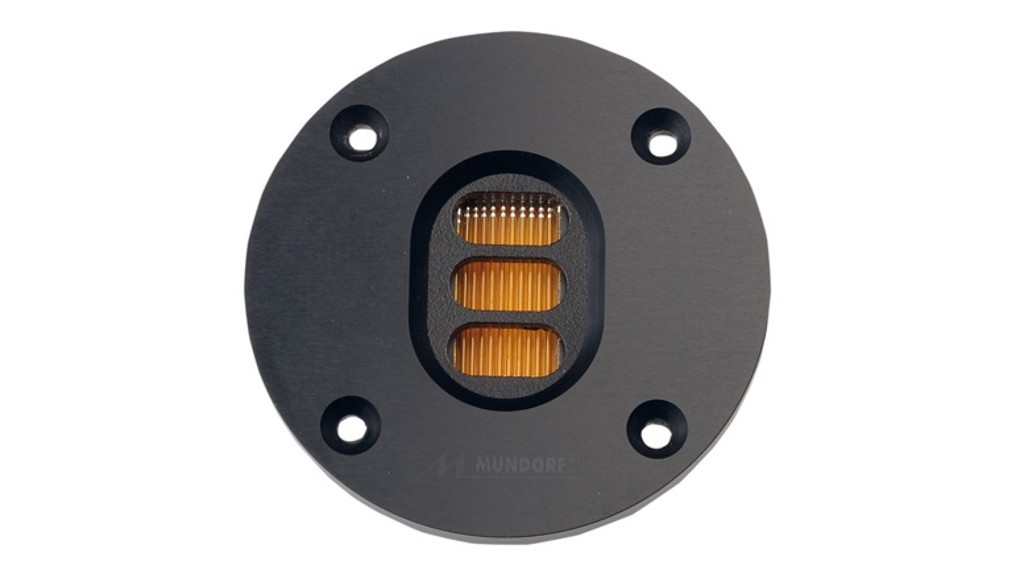

Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 1
21739

Mit einer Länge der schallabstrahlenden Fläche von etwa 40 Millimeter ist der U40W1.2 der kleinste Treiber der Serie, dessen Fertigstellung sich aber aufgrund einer kleinen Änderung bei der Schallführung etwas hingezogen hat.

Die rechteckige Frontplatte wird wie beim U60W1.1 in eine runde Frontplatte eingesetzt. Der kleine überzeugt vor dem Messmikrofon vor allem mit der runden Frontplatte mit Schallführung durch einen sehr breitbandigen Auftritt mit einer oberen Grenzfrequenz von fast 40 Kilohertz und einem horizontal sehr guten Rundstrahlverhalten. Nach unten hin fällt der Pegel bei etwa 4 Kilohertz relativ steil ab – Klirr ist aber hier noch kein wirkliches Thema.

Der Frequenzgangverlauf mit der neuen Frontplatte ist ebenfalls linear und glatt – ohne die Front sieht es nicht ganz so linear aus und wir verlieren deutlich an Breitbandigkeit im unteren Einsatzbereich.

Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 2
Textdiagramm: Frequenzgang


Zwischen 3 und 6 Kilohertz bringt die kurze Schallführung ein Plus an Pegel, was der Linearität zugute kommt. Insgesamt ist der Frequenzgang hier im Mittel noch etwas ausgewogener als bei der Version ohne Frontplatte.
Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 2Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 3Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 4Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 5Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 6Lautsprecherchassis Hochtöner Mundorf U40W1.2 im Test, Bild 7


Im Wasserfall ist nur ein rasantes Ausschwingverhalten zu erkennen. Der Impedanzverlauf ist wie immer nahezu bretteben – in einer extrem Spreizung des Diagramms erkennt man die Resonanzfrequenz bei 3500 Hertz, der Gleichstromwiderstand liegt bei gut 4 Ohm.
Hier ist der Hochtöner bei Hifisound erhältlich

Fazit

Sehr gelungener Air Motion Transformer für den Einsatz in 3-Wege-Boxen und als Superhochtöner.

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Mundorf U40W1.2

Stückpreis: um 209 Euro


8/2022

Sehr gelungener Air Motion Transformer für den Einsatz in 3-Wege-Boxen und als Superhochtöner.

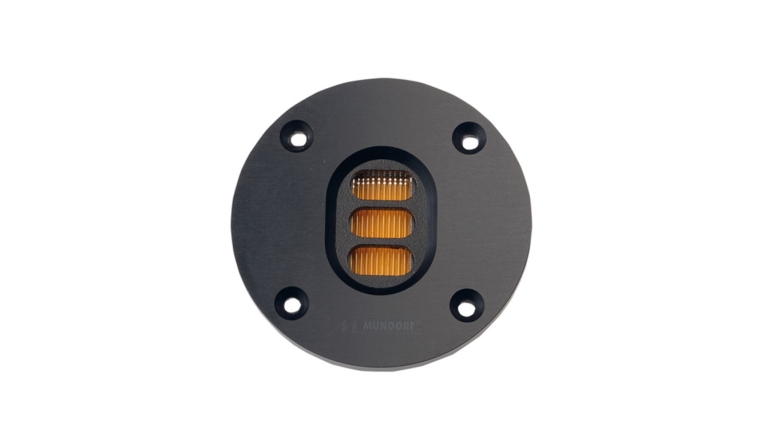

Mundorf U40W1.2


Ausstattung & technische Daten
Technische Daten
Hersteller: Mundorf
Bezugsquelle: Mundorf
Internet: www.mundorf.com
Unverb. Stückpreis 209 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 3500
Re (in Ohm):
Rms (in Kg/s): Nein
Qms: Nein
Qes: Nein
Qts: Nein
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): Nein
Sd (in cm²): Nein
Ausstattung
Frontplatte: Aluminium
Membran Nein
Dustcap Nein
Sicke Nein
Schwingspulenträger Nein
Schwingspule Nein
Xmax Nein
Magnetsystem Neodym
Polkernbohrung Nein
Sonstiges Air Motion Transformer
Außenabmessungen: (in mm) 80 mm
Einbaumaß: 44 x 34 mm
Einbautiefe in mm 45 mm
Korbrandtiefe (in mm) 6 mm
