Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: Oberton ND2544 + Celestion „NoBell“


Oberton Oberton ND2544 + Celestion „NoBell“

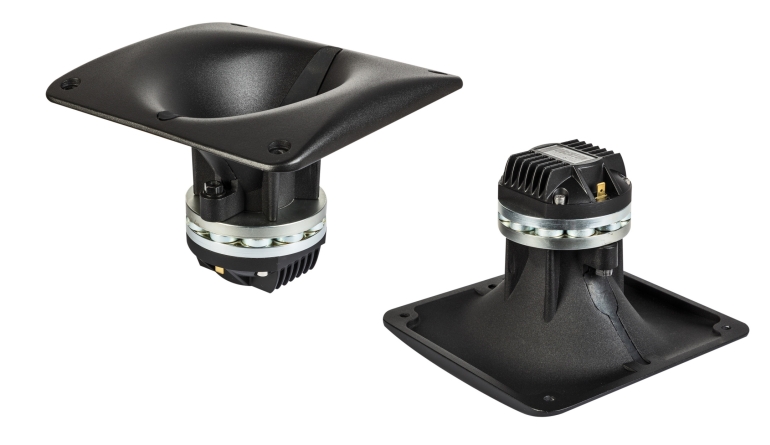

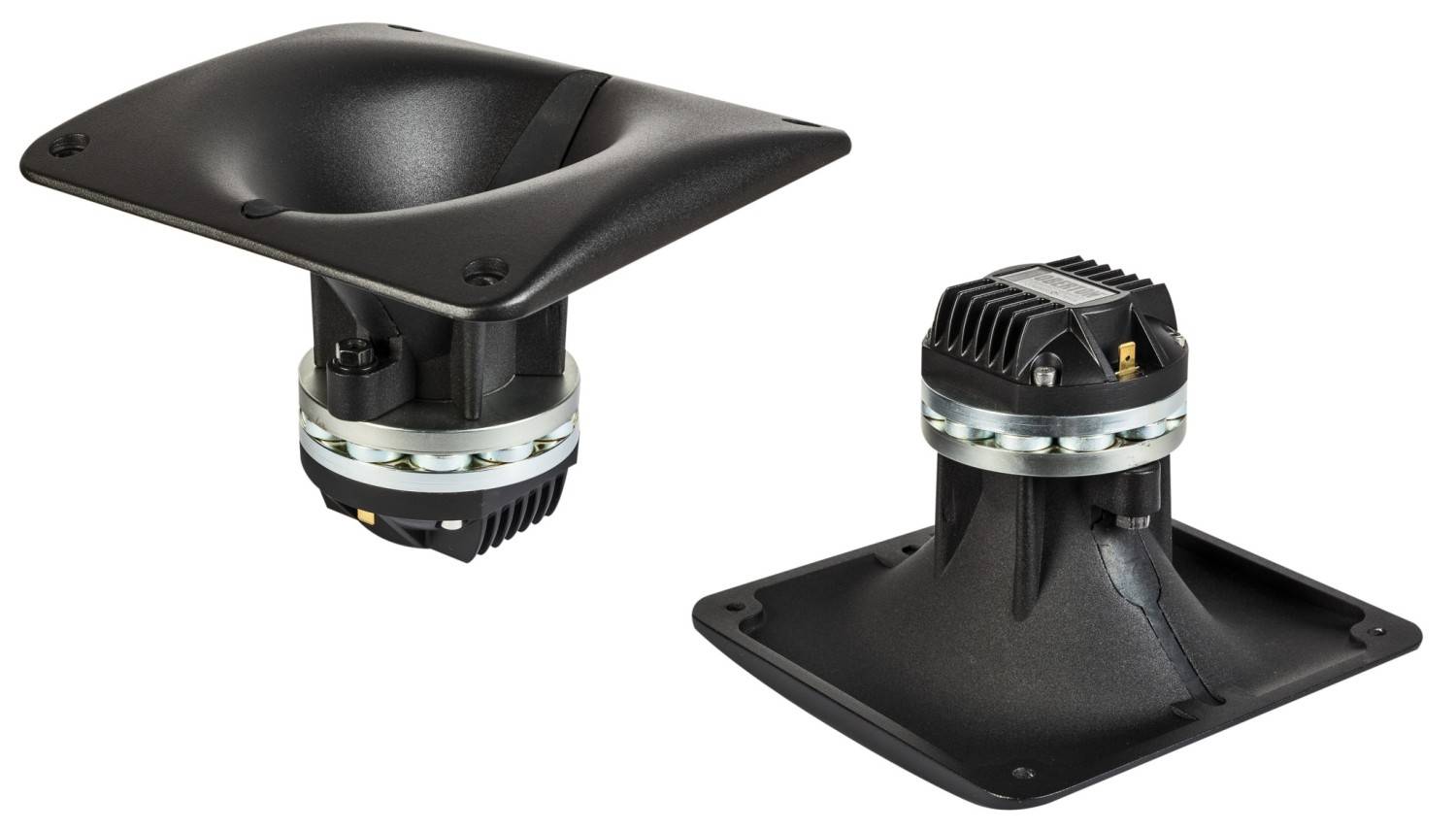

Lautsprecherchassis Hochtöner Oberton ND2544 + Celestion „NoBell“ im Test, Bild 1
22911

Zu guter Letzt gibt es noch eine Horn- Treiber-Kombination der Kategorie „Klein, aber oho“.

Durch die Verwendung von Neodymtabletten, die ringförmig angeordnet sind, kann der Oberton ND2544 deutlich kompakter ausfallen als seine Schwestermodelle mit Ferritmagneten. Dennoch verbigt sich hinter dem Einzoll-Flansch eine 44-Millimeter-Schwingspule, die ein Diaphragma aus Polyester antreibt. Wie fast immer bei kleineren Kompressionstreibern, verwenden wir die „Allzweckwaffe“ Celestion H1-7050 als Horn. Die Abstrahlwinkel horizontal und vertikal finden sich schon im Namen – mit 180 x 180 mm Montagegröße ist das Horn angenehm kompakt.

Der Oberton liefert in dieser Konfiguration ordentliche Ergebnisse: Zwar ist die obere Grenzfrequenz nicht atemberaubend hoch, liegt aber nach entsprechender Filterung unter allen Messwinkeln bis 30 Grad bei rund 17 Kilohertz und das bei einer erfreulich breiten Abstrahlung.

Korrigiert man den Buckel zwischen 2 und 6 Kilohertz, dann erhält man für Hifi -Zwecke einen nutzbaren Frequenzbereich bis 1,5 Kilohertz hinunter, während wir für den rauen PA-Alltag eher 2,5 kHz Trennfrequenz vorschlagen würden. Ansonsten verhält sich die Kombination fehlerfrei mit dem typischen breitbandig erhöhten K2 bei höheren Pegeln und verschwindend geringem K3. Das Wasserfalldiagramm ist perfekt.
Weitere Einzelchassis finden sie in  unserer Chassis Datenbank in unserem online Shop. Zur Datenbank

Fazit

Extrem Kompakte Treiber-Horn-Kombination für Zwei- und Drei-Wege-Projekte

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Oberton ND2544 + Celestion „NoBell“

Stückpreis: um 86 Euro / ca. 30 Euro

1/2024

Extrem Kompakte Treiber-Horn-Kombination für Zwei- und Drei-Wege-Projekte

Oberton ND2544 + Celestion „NoBell“

1/2024

Oberton ND2544 + Celestion „NoBell“
PA-TIPP
Ausstattung & technische Daten
Technische Daten
Hersteller: Oberton, Celestion
Bezugsquelle: Lautsprechershop, Karlsruhe
Internet: www.lautsprechershop.de
Unverb. Stückpreis 86 Euro / ca. 30 Euro
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 720
Re (in Ohm): 6.12
Rms (in Kg/s): Nein
Qms: 5,9
Qes: 1,64
Qts: 1,28
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): 0,08
Sd (in cm²): Nein
Ausstattung
Frontplatte: Horn Metall
Membran Polyester
Sicke Nein
Schwingspulenträger Kapton
Schwingspule 44mm
Xmax absolut Nein
Magnetsystem: Neodym
Polkernbohrung Nein
Sonstiges Nein
Hornabmessungen: 180 x 180 mm
Hornlänge: 100 mm
